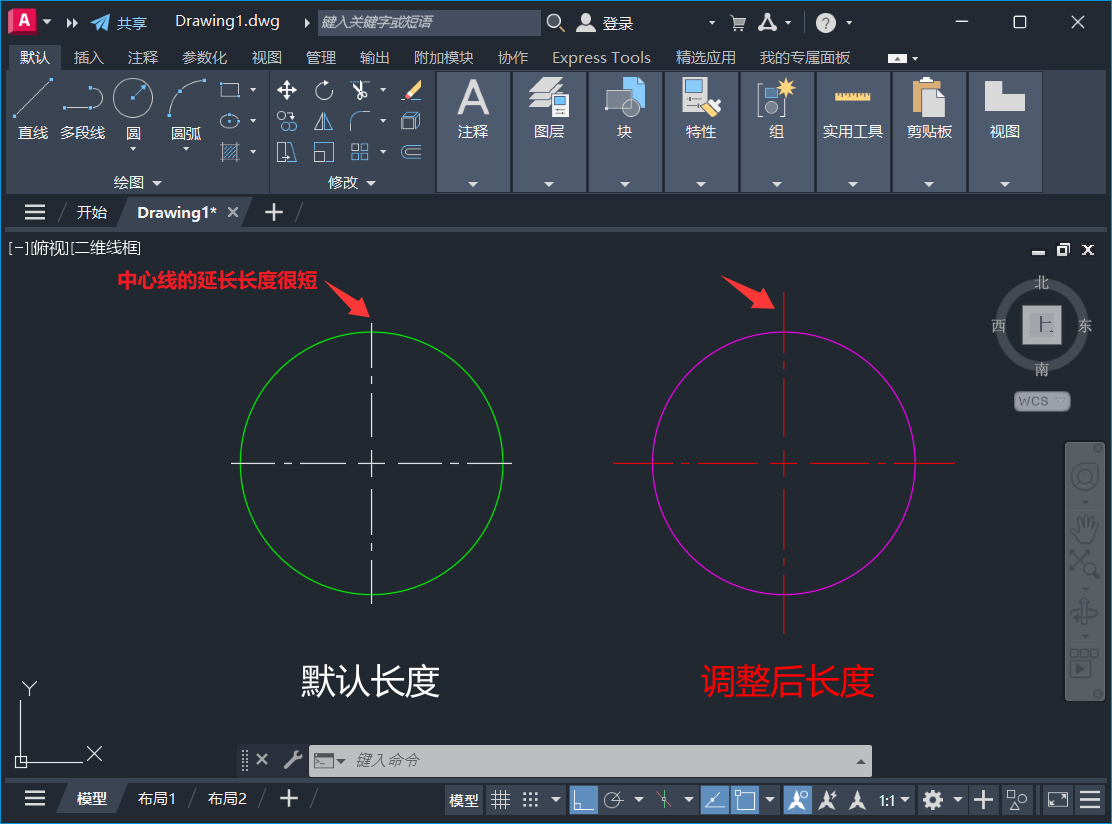

如下图，可以看到默认标注的中心线标记超出圆外形线段很少，不明显，如有想要延长超出圆部分中心线的长度，如何设置中心线的延长长度呢？
操作步骤：

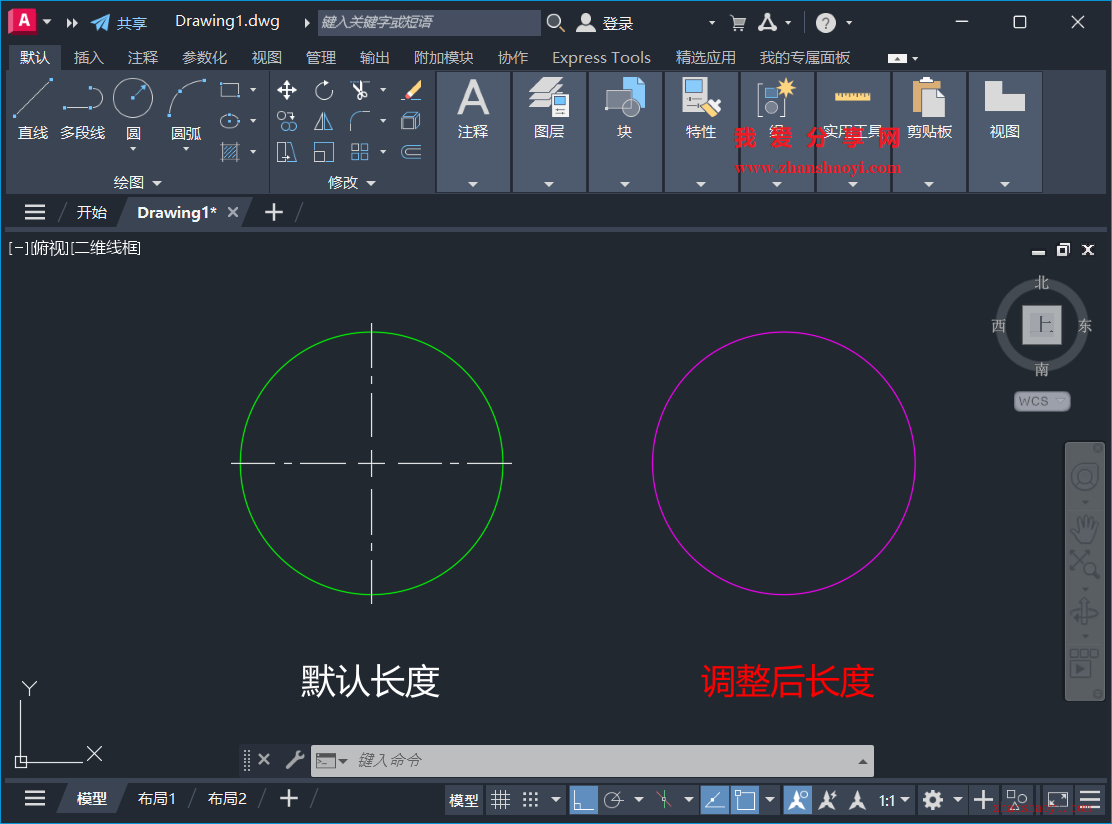

1、先打开AutoCAD 2026软件，进入CAD绘图界面，然后绘制如下示例图形；

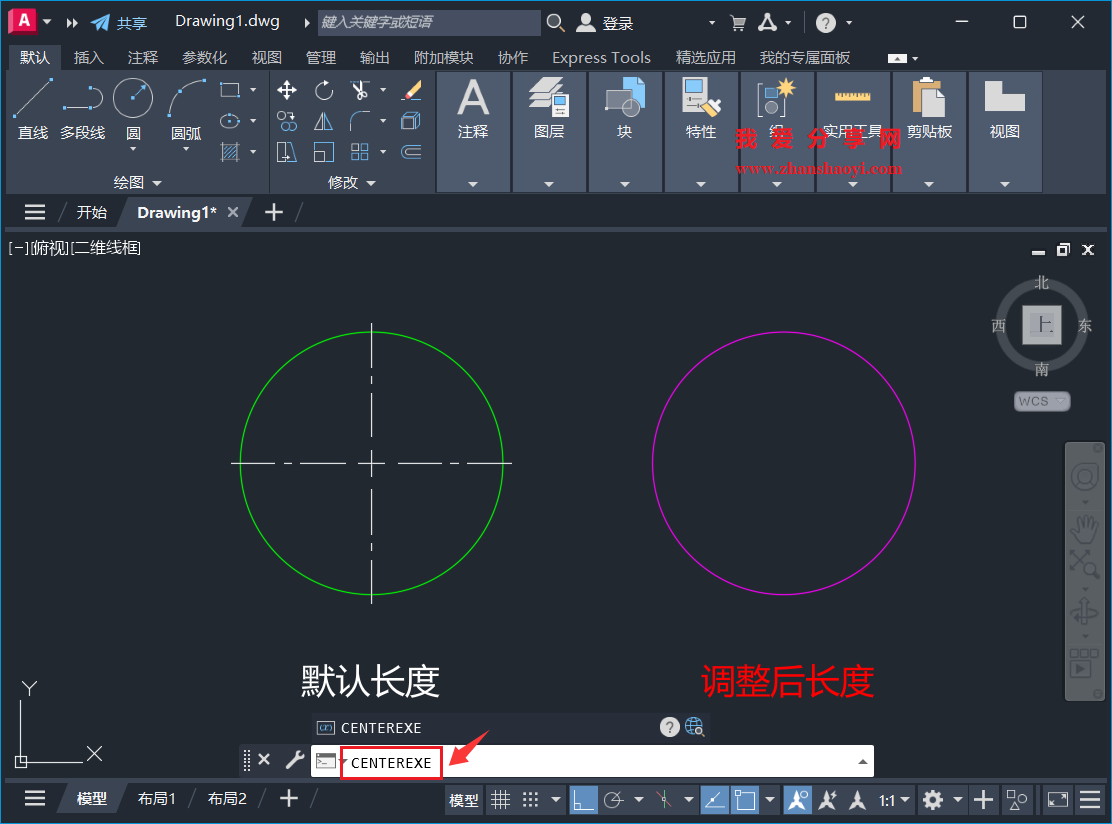

2、在下方命令栏中输入：centerexe，然后按Enter键；

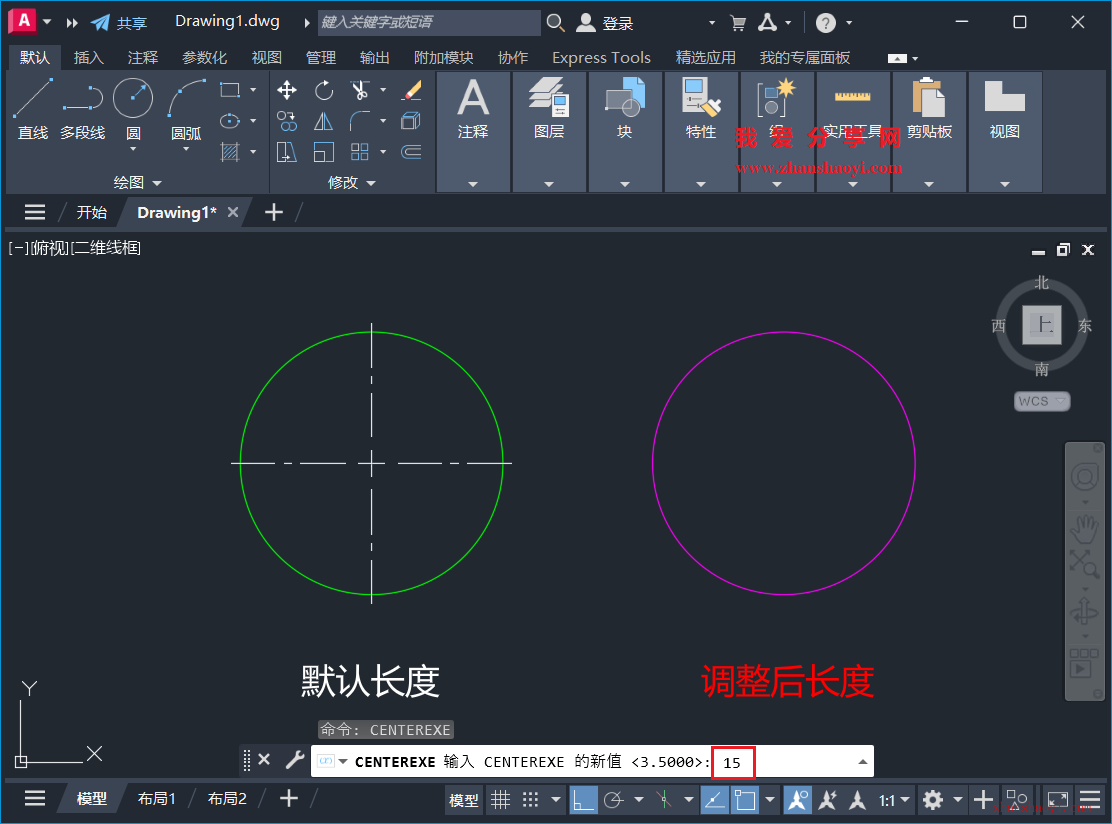

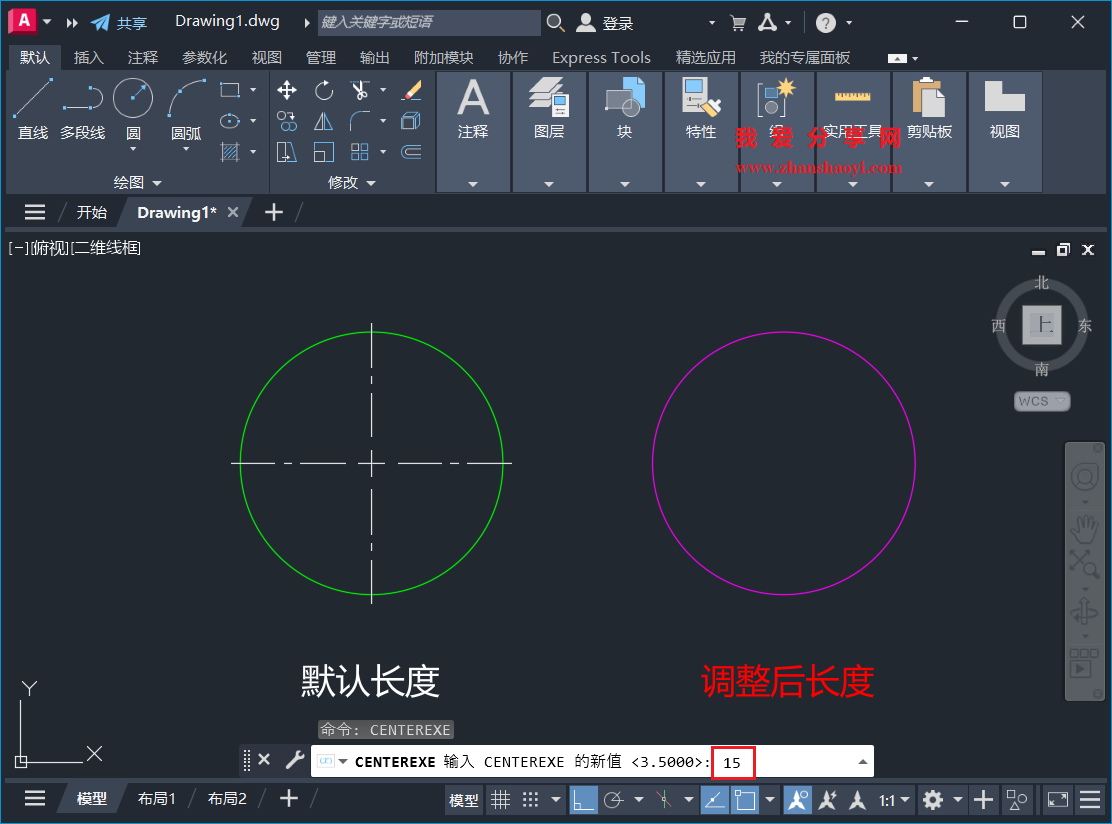

3、设置突出圆的长度值，继续在命令栏中输入：15，可根据实际合理设置，然后按Enter键；

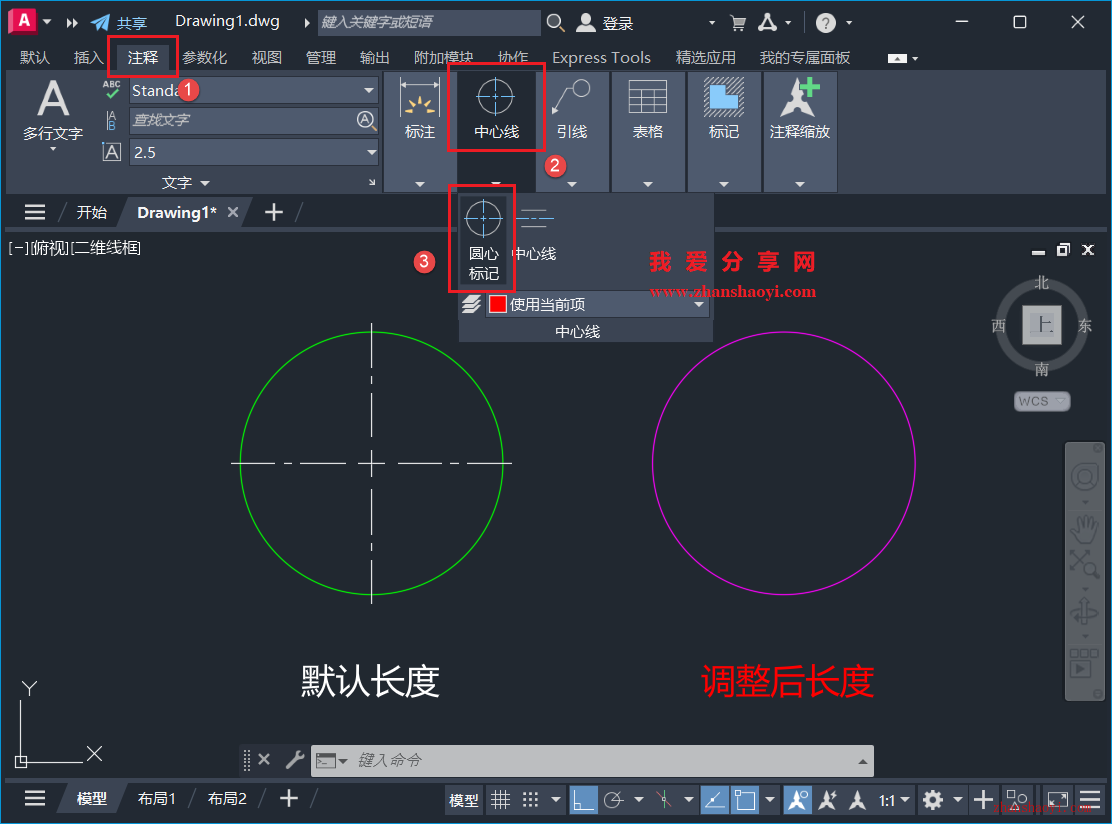

4、重新标记中心线，先点击上方【注释】选项卡，再点击【中心线】→【圆心标记】；

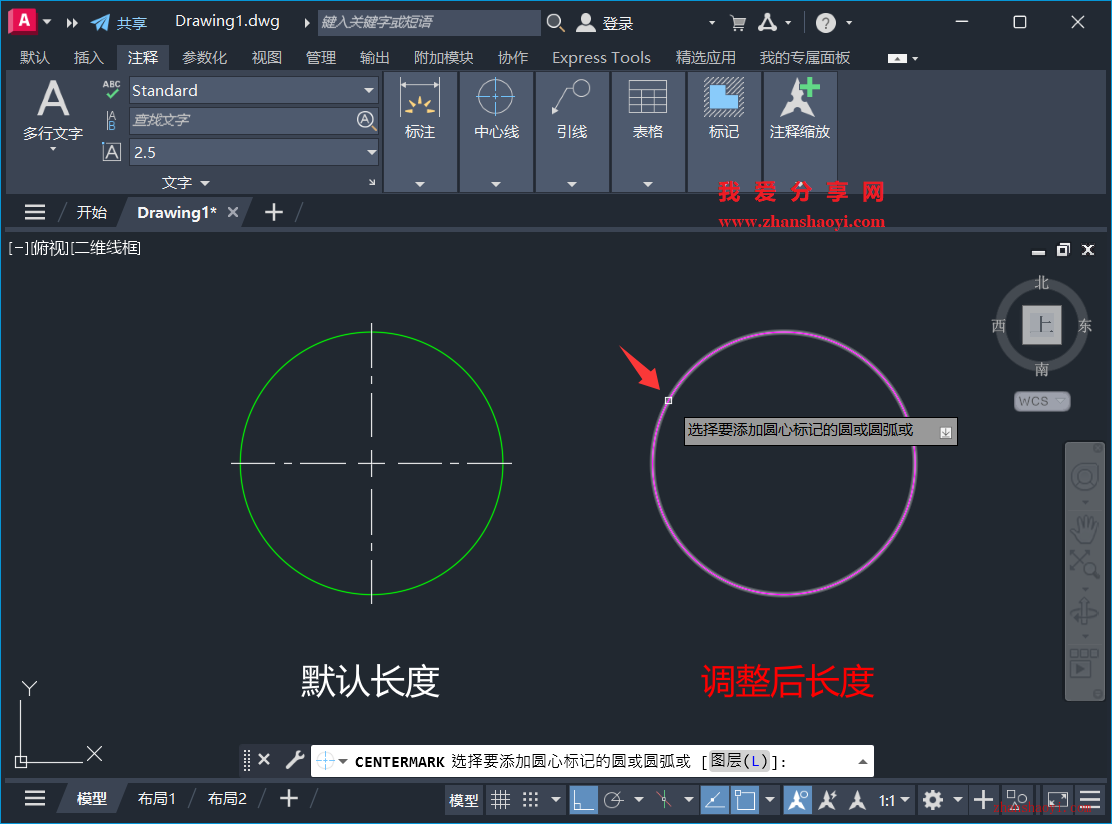

5、单击圆形再次插入圆的中心线，如下，中心线的延长长度已发生改变；

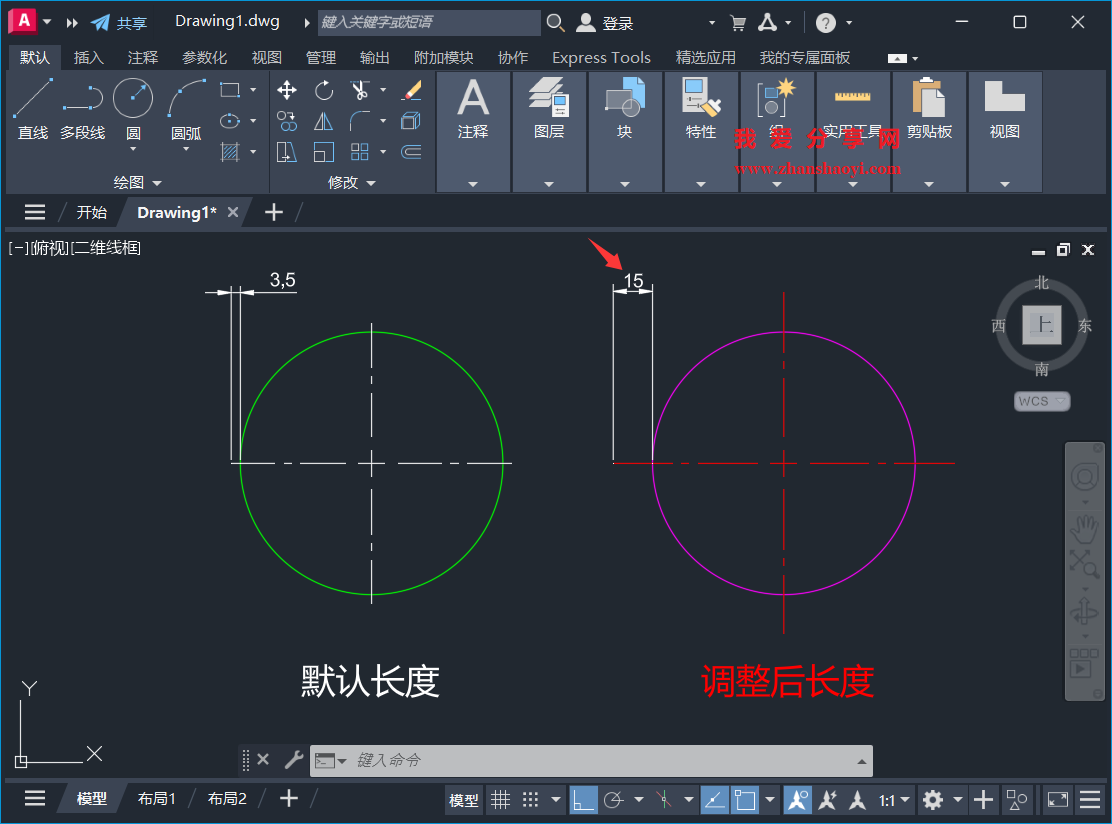

6、对中心线的延长长度添加尺寸标注，值为15，与第3步设置完全一致，且对已添加圆的中心线无影响，希望本文分享的内容对你有所帮助~~
