一道错误率极高的Solidworks练习题

2021年7月15日21:09:44一道错误率极高的Solidworks练习题已关闭评论 443

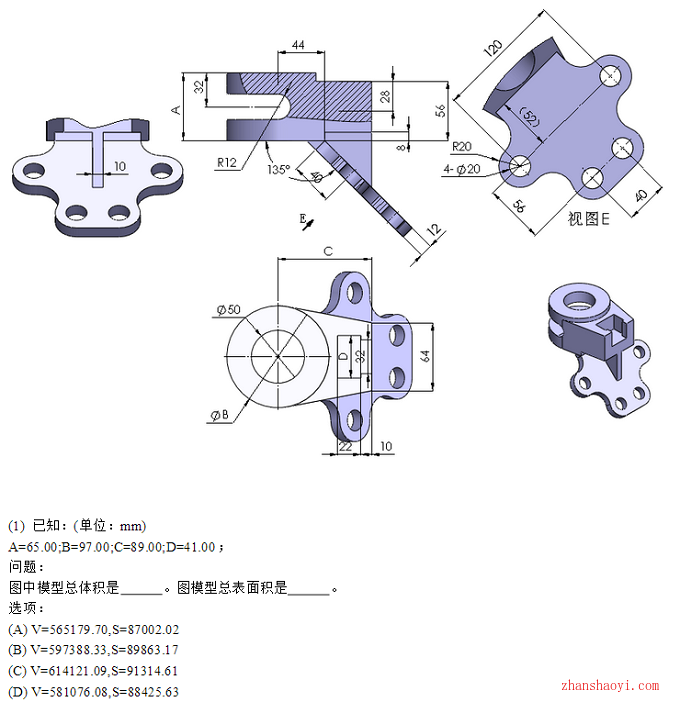

给大家分享一道错误率极高的Solidworks练习题,这个题的特点是简单,但容易出错。先公布答案,正确答案是:A. 你是不是也做错了?

一道错误率极高的Solidworks练习题

操作步骤

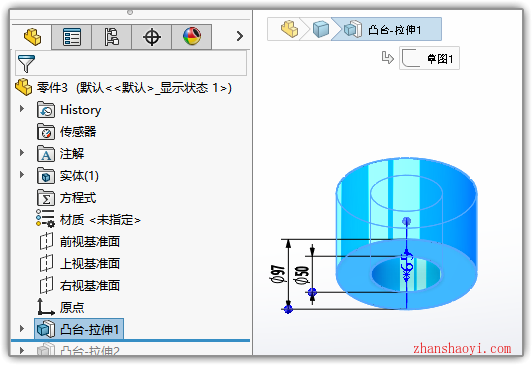

1、前几步都是非常简单的,在上视面绘制圆柱部分的两个同心圆→拉伸;

一道错误率极高的Solidworks练习题

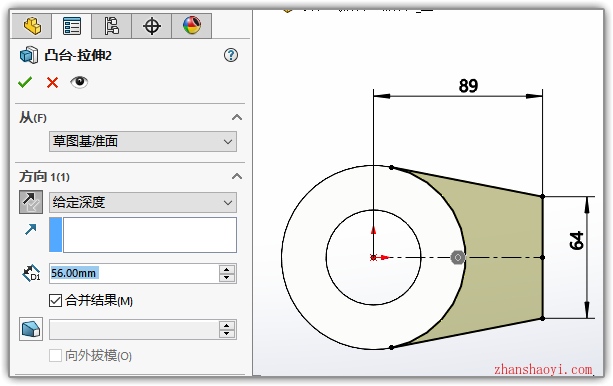

2、再绘制相切部分,拉伸56mm;

一道错误率极高的Solidworks练习题

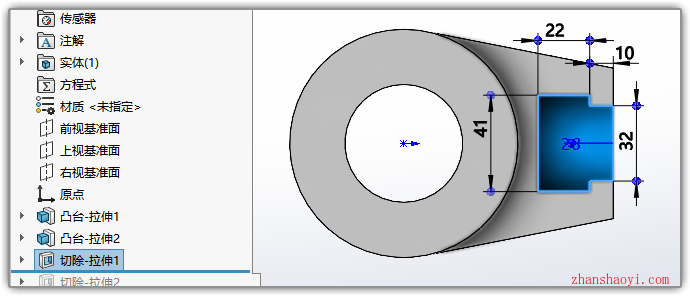

3、在上边那个平面上绘制草图,做切除;

一道错误率极高的Solidworks练习题

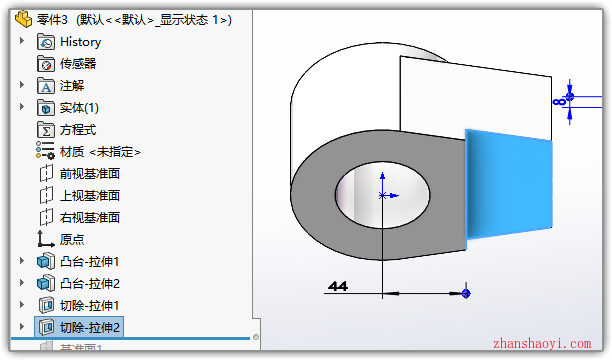

4、下一步比较关键,一旦出错后面都会错了,在下底面绘制草图,切除8mm竖直线部分距离圆心44mm;

一道错误率极高的Solidworks练习题

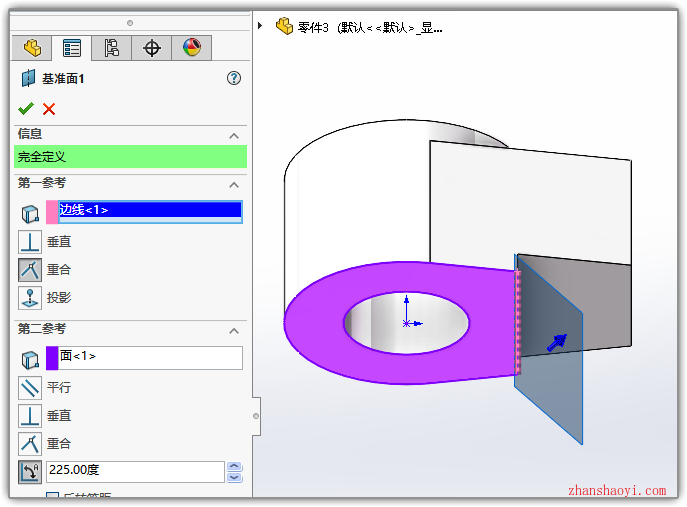

5、新建一个基准面,第一参考:上图中的竖直边线,第二参考:下底平面,角度225;

一道错误率极高的Solidworks练习题

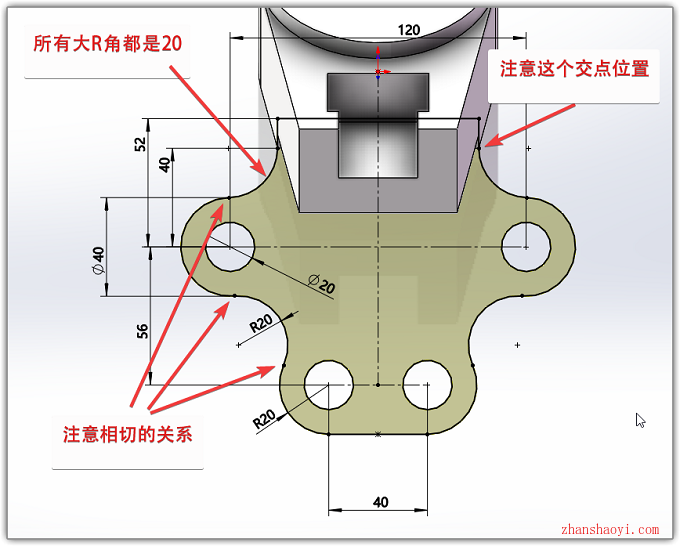

6、在新建基准面上绘制草图,向下拉伸12mm;

一道错误率极高的Solidworks练习题

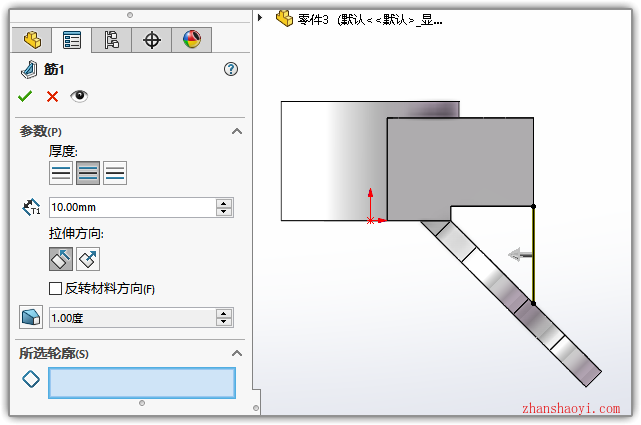

7、把这个筋做出来;

一道错误率极高的Solidworks练习题

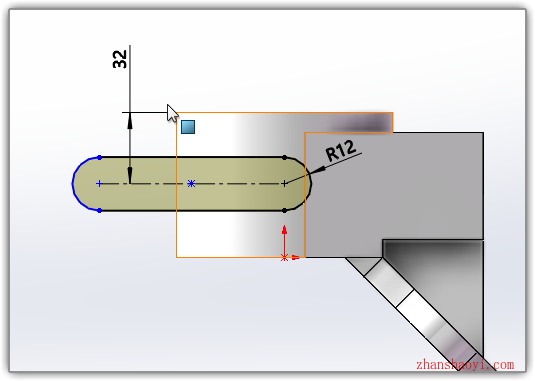

8、最后切除这个槽口;

一道错误率极高的Solidworks练习题

9、最后评估一下质量属性,你掌握了吗?

一道错误率极高的Solidworks练习题
