一道非常简单却难倒英雄汉的Solidworks练习题

2021年7月16日22:00:50一道非常简单却难倒英雄汉的Solidworks练习题已关闭评论 525

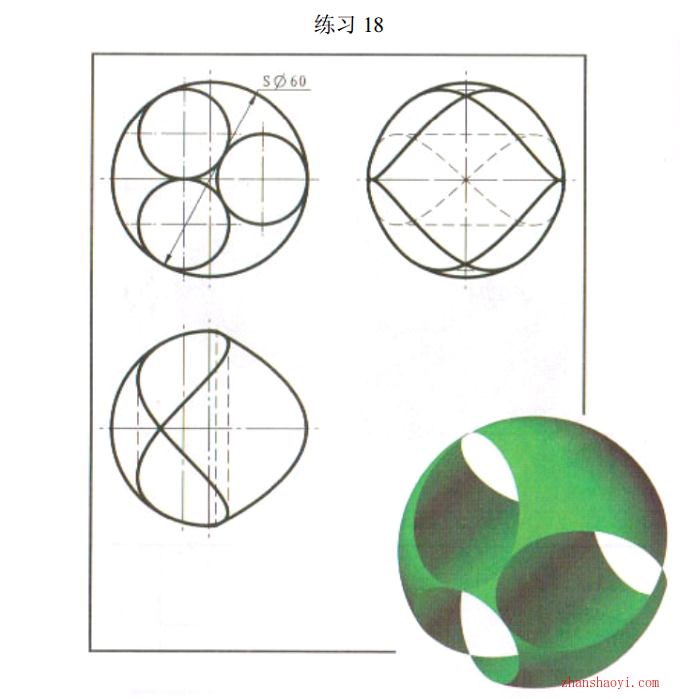

博主给大家分享一个很简单的建模,如下,无非就是一个圆球上切出来三个洞而已,可以在用Solidworks绘制时却遇到了麻烦;

一道非常简单却难倒英雄汉的Solidworks练习题

一开始我们先旋转一个圆球出来,然后选一个面绘制三个相切的圆,做拉伸切除即可。本想这么简单就做好了,可以实际却是这样:

一道非常简单却难倒英雄汉的Solidworks练习题

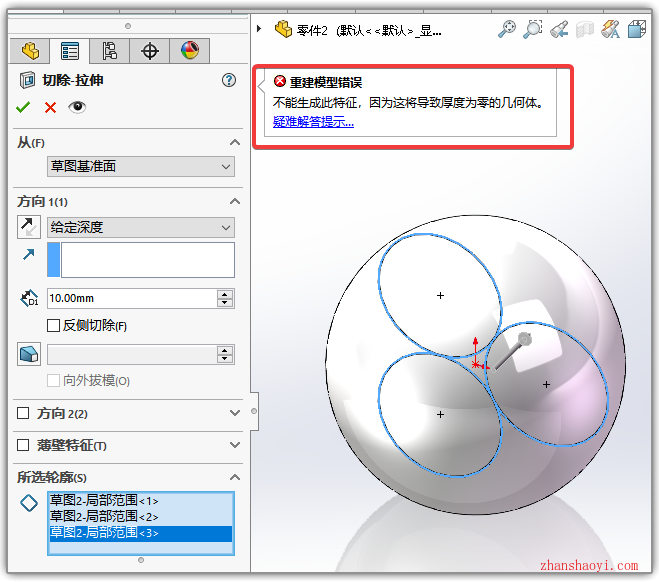

提示不能生成此特征,遇到我们熟悉的“厚度为零的几何体”!

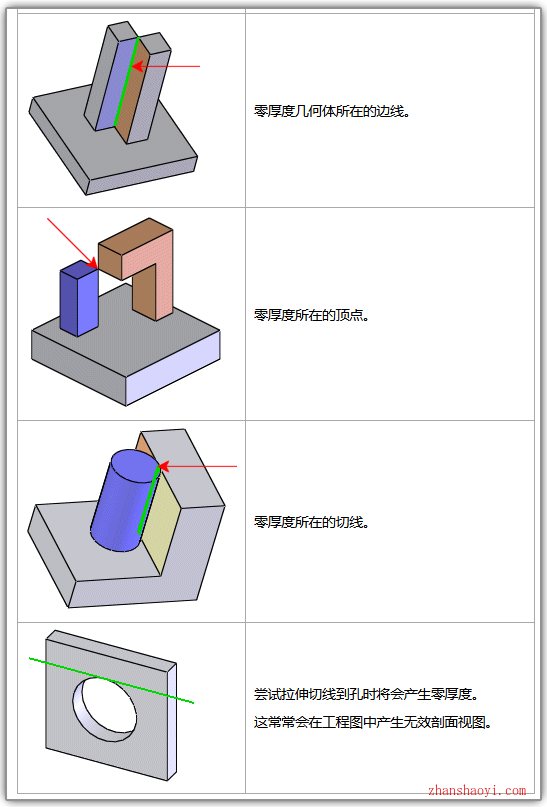

这是Solidworks特性决定的,因为它会导致数学问题且在模型中向下传递此问题。如果实体模型的边线或顶点未能与相邻几何体连接不当,则将会产生零厚度的几何体(也称为非多面几何体),实体的每个边线都必须恰好具有两个相邻面。

一道非常简单却难倒英雄汉的Solidworks练习题

像上图中所列举的情况都是Solidworks不允许的。那怎么办呢?我们需要换个思路,可以使用“添料”的方法绘制:

操作步骤

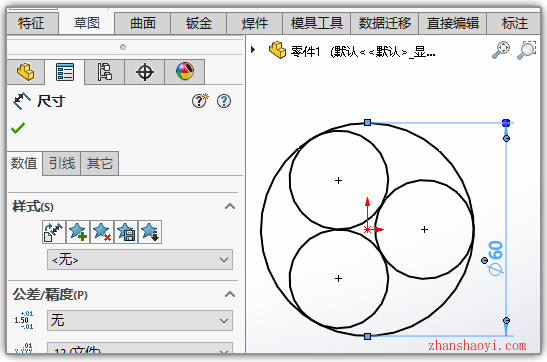

1、在上视面绘制草图,分别添加三个小圆相等,小圆分别和外边大圆相切,三个小圆两两相切的几何关系;

一道非常简单却难倒英雄汉的Solidworks练习题

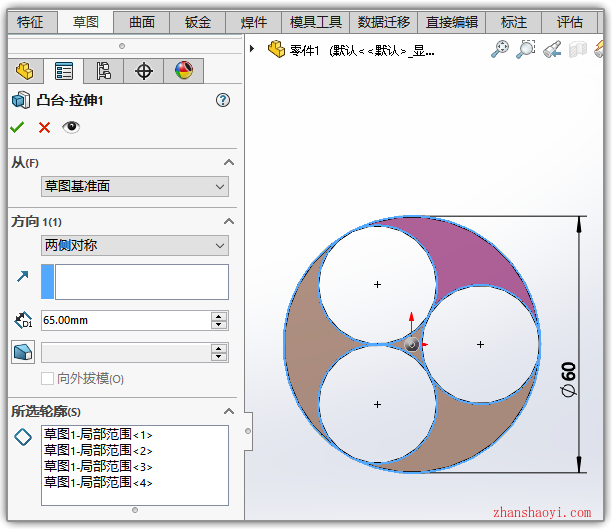

2、拉伸凸台,选择所有需要的实体轮廓;

一道非常简单却难倒英雄汉的Solidworks练习题

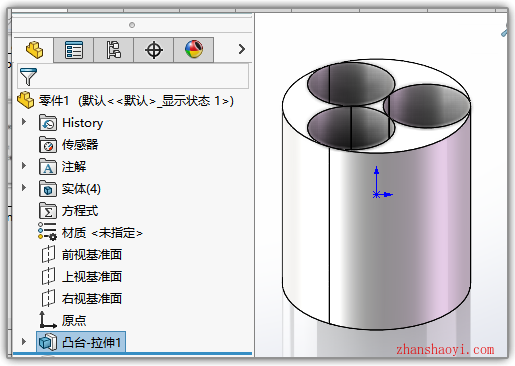

3、这样我们就先得到了一个有三个洞的圆柱体;

一道非常简单却难倒英雄汉的Solidworks练习题

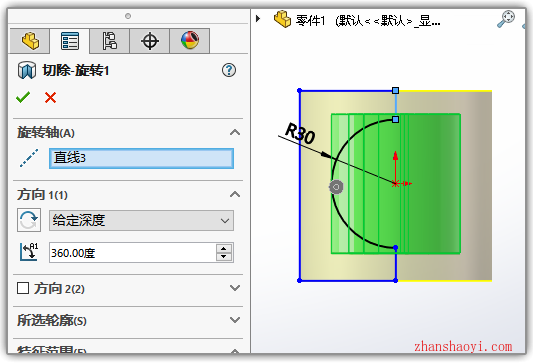

4、然后再做一个旋转切除,把它切成球形就可以了;

一道非常简单却难倒英雄汉的Solidworks练习题

5、简单的渲染一下,效果如下:

一道非常简单却难倒英雄汉的Solidworks练习题
