Solidworks练习题之简单四步绘制一个蛇形弹簧

2021年7月22日21:11:42Solidworks练习题之简单四步绘制一个蛇形弹簧已关闭评论 330

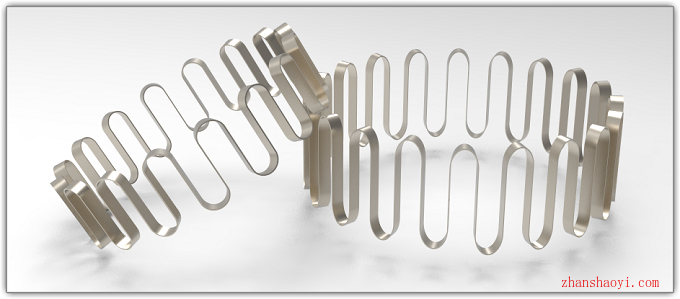

很多初学者感到在Solidworks软件绘制一个蛇形弹簧,如下,一定很难吧,其实超简单,下面分享一下具体操作方法。

Solidworks练习题之简单四步绘制一个蛇形弹簧

操作步骤

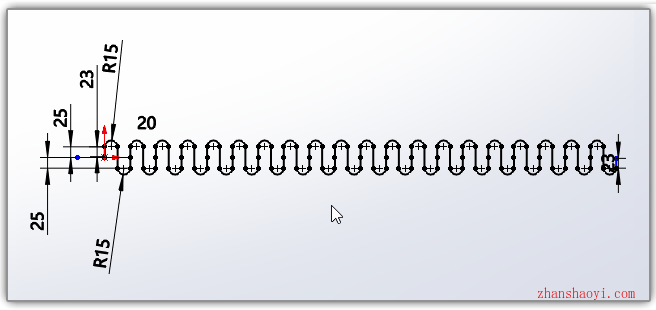

1、先在“前视面”绘制草图,可以先绘制上下各一个弧形,然后阵列20个;

Solidworks练习题之简单四步绘制一个蛇形弹簧

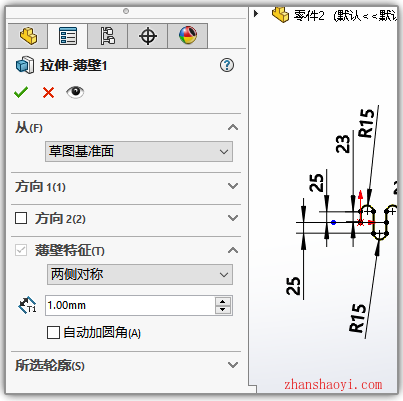

2、拉伸,选薄壁特征;

Solidworks练习题之简单四步绘制一个蛇形弹簧

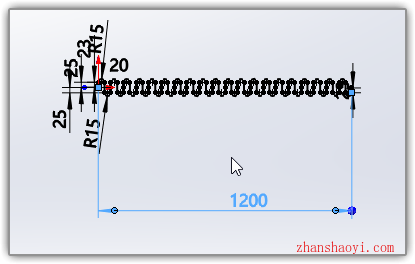

3、测量一下草图的长度,即弹簧的总长度;

Solidworks练习题之简单四步绘制一个蛇形弹簧

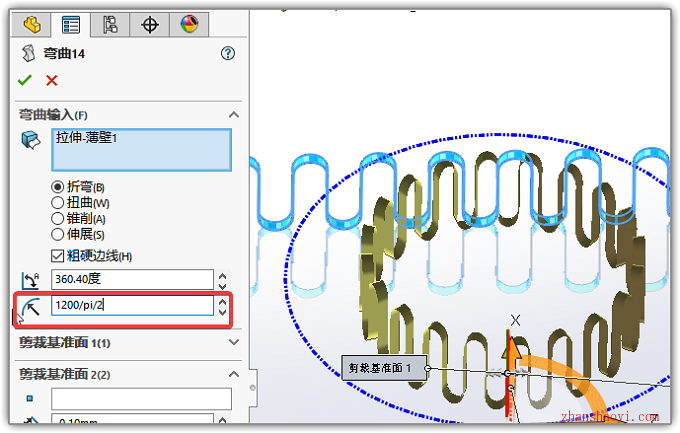

4、插入→特征→弯曲,选择折弯,折弯半径输入:总长度/π/2  ,注意:Solkidworks中圆周率是用pi表示,输入后注意鼠标在空白处点一下,看一下预览结果是不是,基本是在360度左右就行了。这里也可以输入其它角度,不过可能的结果是拉头处对不齐。(博主这里为更好的显示渲染上色了哈~)

Solidworks练习题之简单四步绘制一个蛇形弹簧
