AutoCAD打印成PDF后图形尺寸为什么比实际绘图尺寸小几毫米?

2024年6月13日21:44:06AutoCAD打印成PDF后图形尺寸为什么比实际绘图尺寸小几毫米?已关闭评论 117

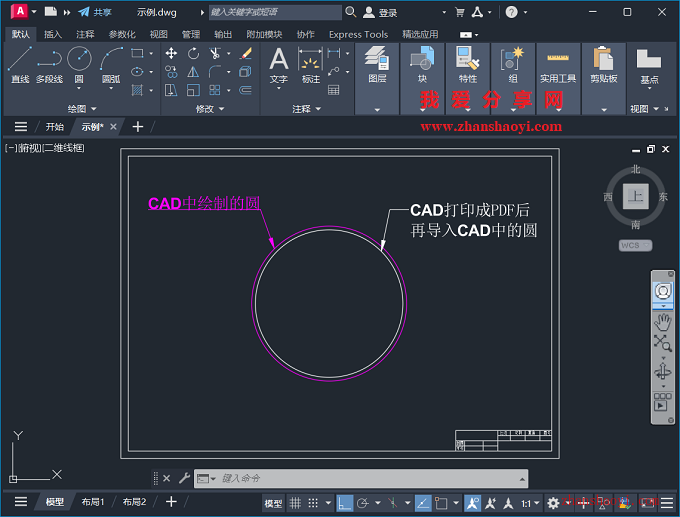

最近有小伙伴提问,它将CAD打印成PDF后,再将PDF文件重新导入到CAD软件中比对,发现图形比原CAD图形尺寸小了几毫米,如下:

AutoCAD打印成PDF后图形尺寸为什么比实际绘图尺寸小几毫米?

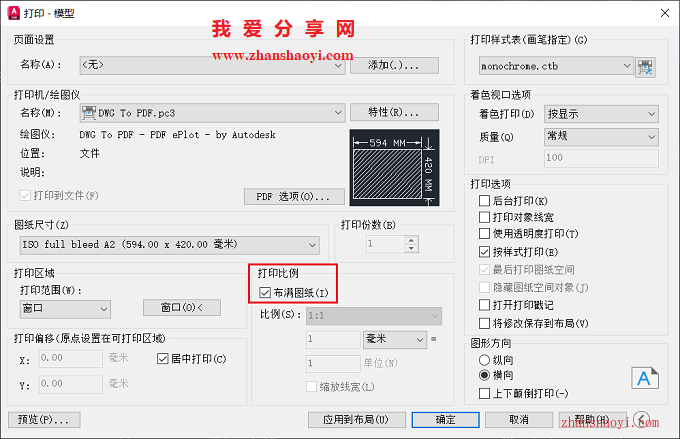

这个主要是打印比例设置导致的,CAD默认打印比例默认勾选的是「布满图纸」,即布满到了实际打印范围,这个实际打印范围如果你没有事先对图纸进行修改到边界为0,那么就会有约5mm的空白边界,这样就相当于A2图纸由594×420缩小到了约589×415,这就是图形缩小的原因;

AutoCAD打印成PDF后图形尺寸为什么比实际绘图尺寸小几毫米?

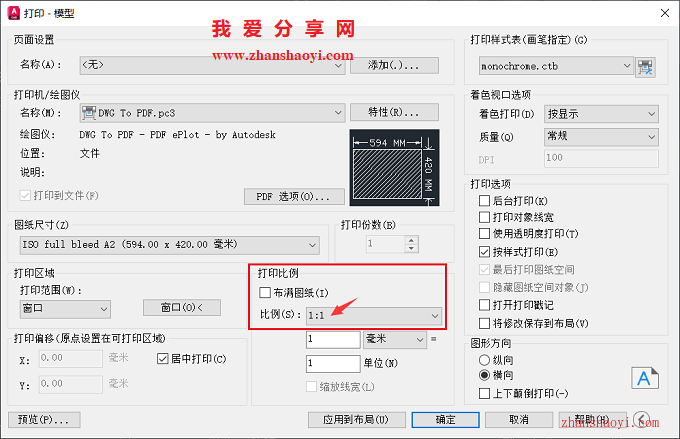

打印时,如果输出或打印后对线条尺寸有严格要求,则不能选择布满图纸,而是按标注的比例来选择比例,这样的话打印出来的长度就是和标注尺寸成比例对应的,如在CAD中画的100mm长的直线要求打印出来的直线实际长度也是100mm,就需要将比例打印设置为1:1,如下,而不能采用布满图纸,你学会了吗?

AutoCAD打印成PDF后图形尺寸为什么比实际绘图尺寸小几毫米?
