你会用Solidworks标注圆弧的长度吗?

2021年8月17日23:19:16你会用Solidworks标注圆弧的长度吗?已关闭评论 416

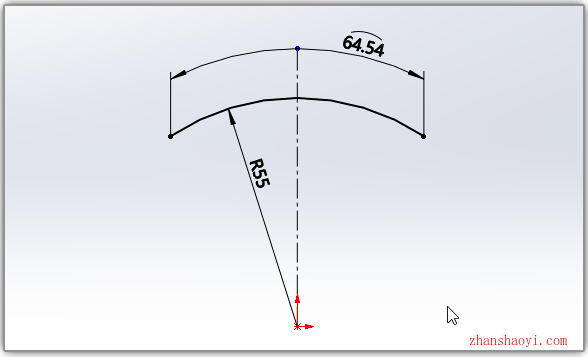

有些时候需要标注出圆弧的长度,如下图所示,其实通过Solidworks中的“智能尺寸”简单3步就能实现。

你会用Solidworks标注圆弧的长度吗?

操作步骤

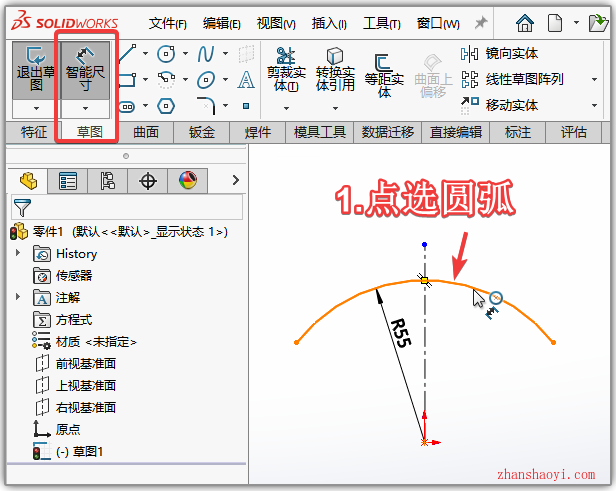

1、选择“智能尺寸”,选点选圆弧;

你会用Solidworks标注圆弧的长度吗?

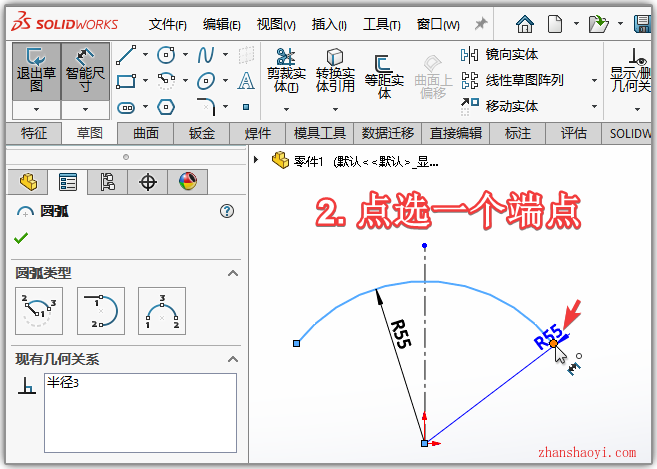

2、点选圆弧的一个端点;

你会用Solidworks标注圆弧的长度吗?

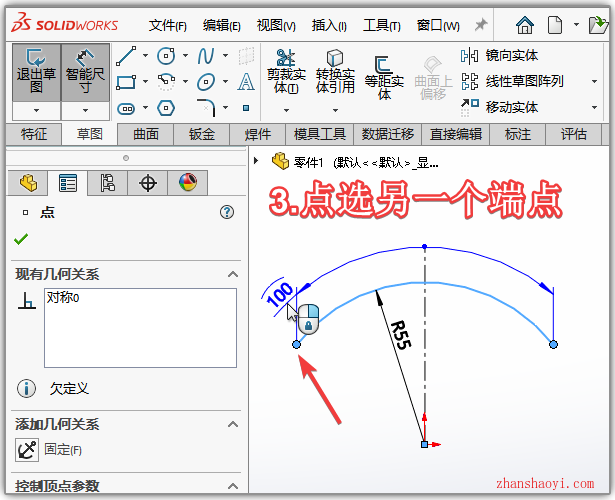

3、点选另一个端点,完成标注;

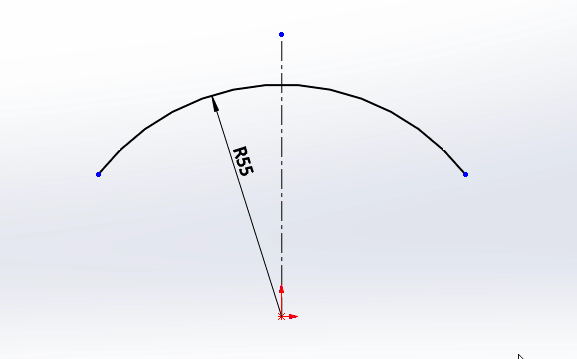

你会用Solidworks标注圆弧的长度吗?

你会用Solidworks标注圆弧的长度吗?
