Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

2021年8月16日23:32:31Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件已关闭评论 2,686

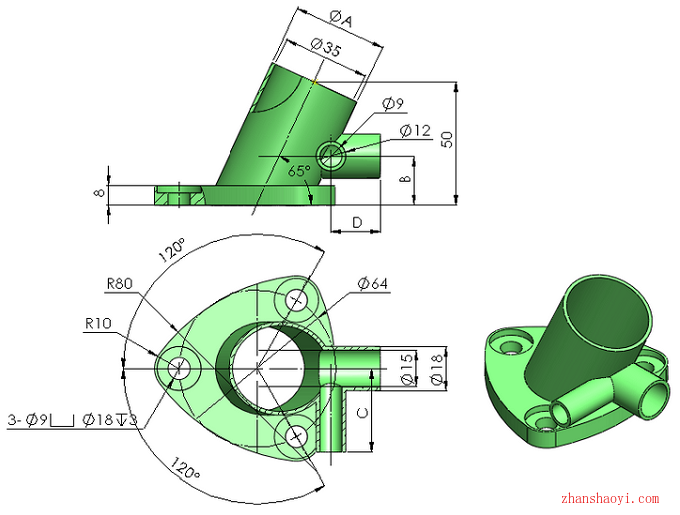

本次讲解仅使用拉伸和切除绘制管件,结合使用参考面的建立,绘制出如下所示的简单管件模型。

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

操作步骤

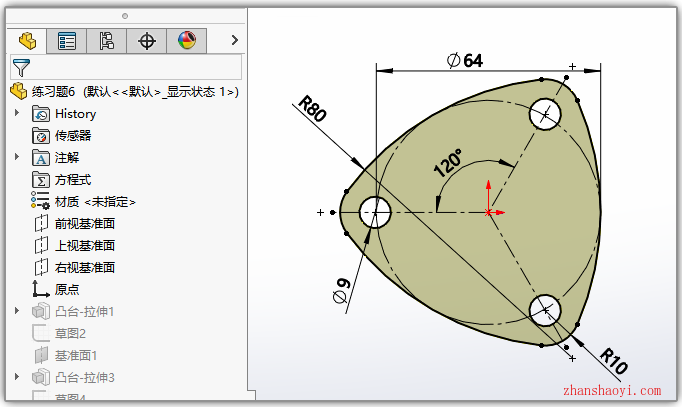

1、在上视面绘制草图,拉伸凸台;

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

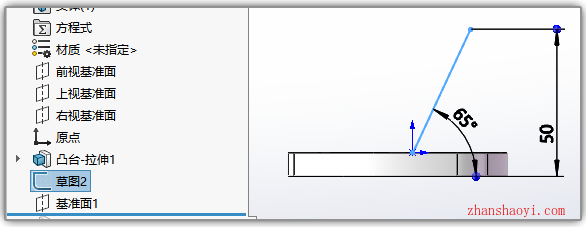

2、在前视面绘制如下草图,退出草图后在顶点上新建基准面;

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

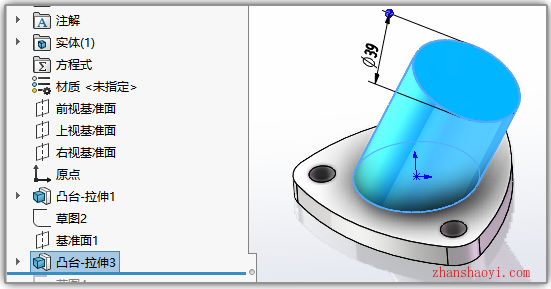

3、新面上绘制圆,拉伸到底座上;

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

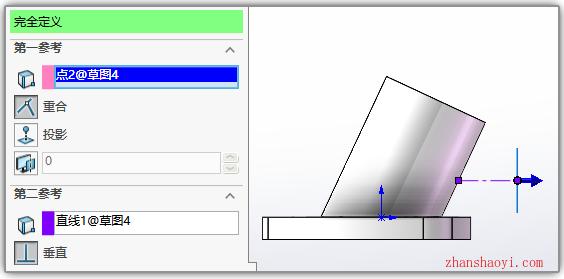

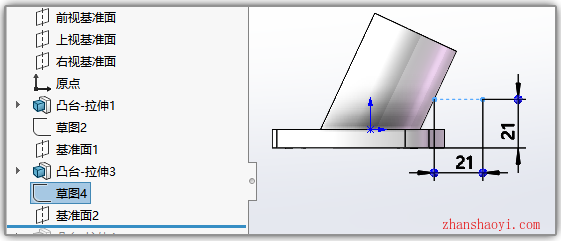

4、在前视面绘草图,并在右侧顶点新建基准面;

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

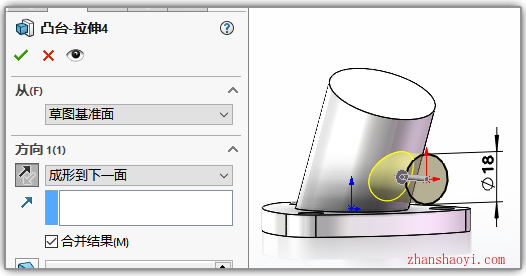

5、在新面上绘圆,注意同心关系。拉伸到下一个面;

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

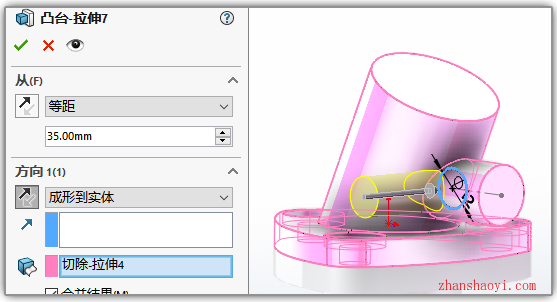

6、在前视面画圆,拉伸成型至实体;

Soldworks基础练习讲解之仅使用拉伸和切除绘制异形管件

将剩余部分切除即可。
