Solidworks建模基础练习之绘制轮胎三维模型

2021年11月5日10:39:20Solidworks建模基础练习之绘制轮胎三维模型已关闭评论 1,172

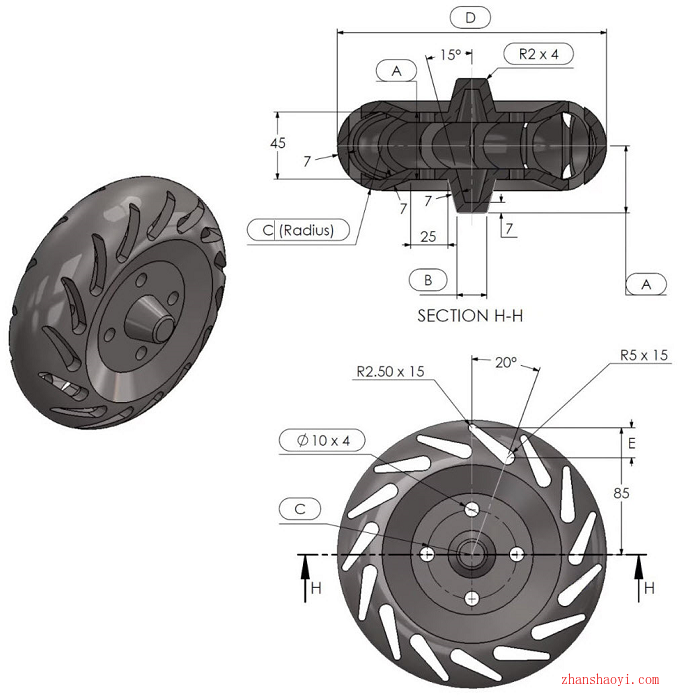

下图是一个轮胎的图纸,CSWA级别的考试难度,认真看懂三维图纸,Solidworks建模过程还是相当简单的,注意:阵列特征。

参数:A=45,  B=20,  C=30,  D=A*4,  E=C-10

Solidworks建模基础练习之绘制轮胎三维模型

操作步骤

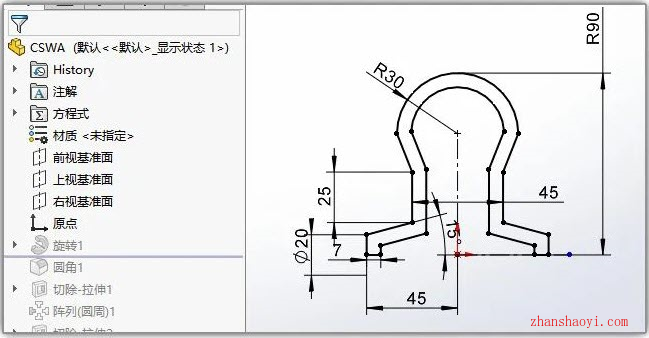

1、在右视面绘草图轮廓,旋转生成凸台;

Solidworks建模基础练习之绘制轮胎三维模型

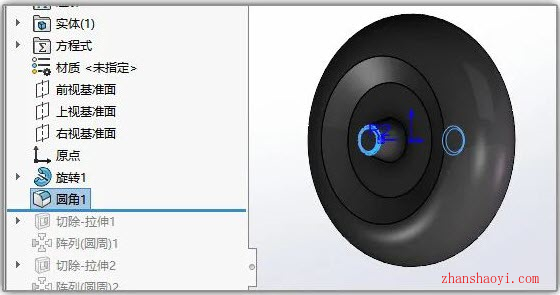

2、然后倒一下圆角,这里我们在草图里不倒圆角;

Solidworks建模基础练习之绘制轮胎三维模型

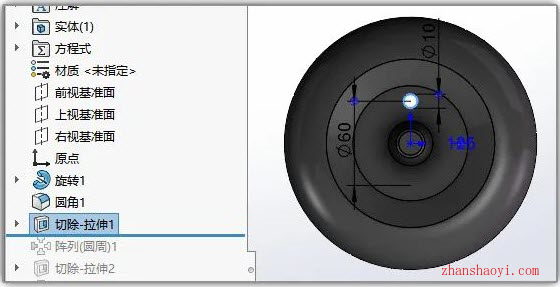

3、前视面绘草图,切除一个圆,然后阵列;

Solidworks建模基础练习之绘制轮胎三维模型

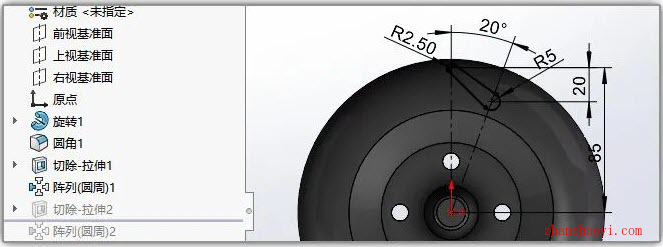

4、前视面绘草图,把大小圆的形状切出来,然后阵列;

Solidworks建模基础练习之绘制轮胎三维模型

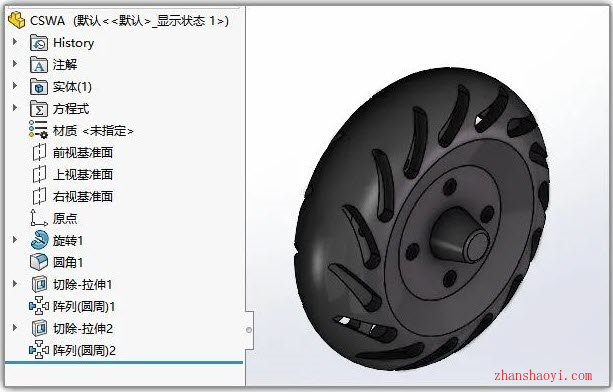

5、建模完成,看似较复杂实际看懂图纸还是非常简单的。

Solidworks建模基础练习之绘制轮胎三维模型
