SolidWork建模技巧之变形功能

SolidWorks变形功能‌提供‌点点、曲线到曲线、曲面推进‌三种模式，特别是「曲线到曲线」轻松地将一个直线变形为任意弯曲的形状，为用户提供了对变形结果的高度精确控制，打破了生成模型的传统草图或特征约束，为复杂曲面或实体模型的形态变换带来了高度的灵活性；

操作步骤：

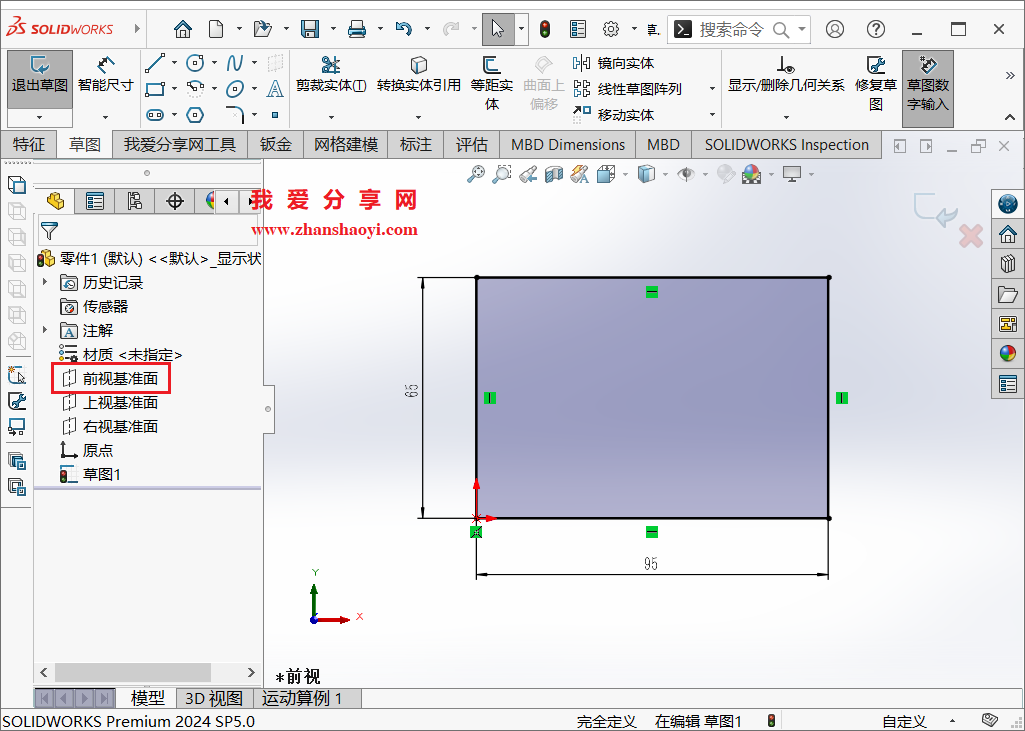

1、先打开SolidWorks 2023软件，新建零件，在前视基准面上绘制如下示例图形；

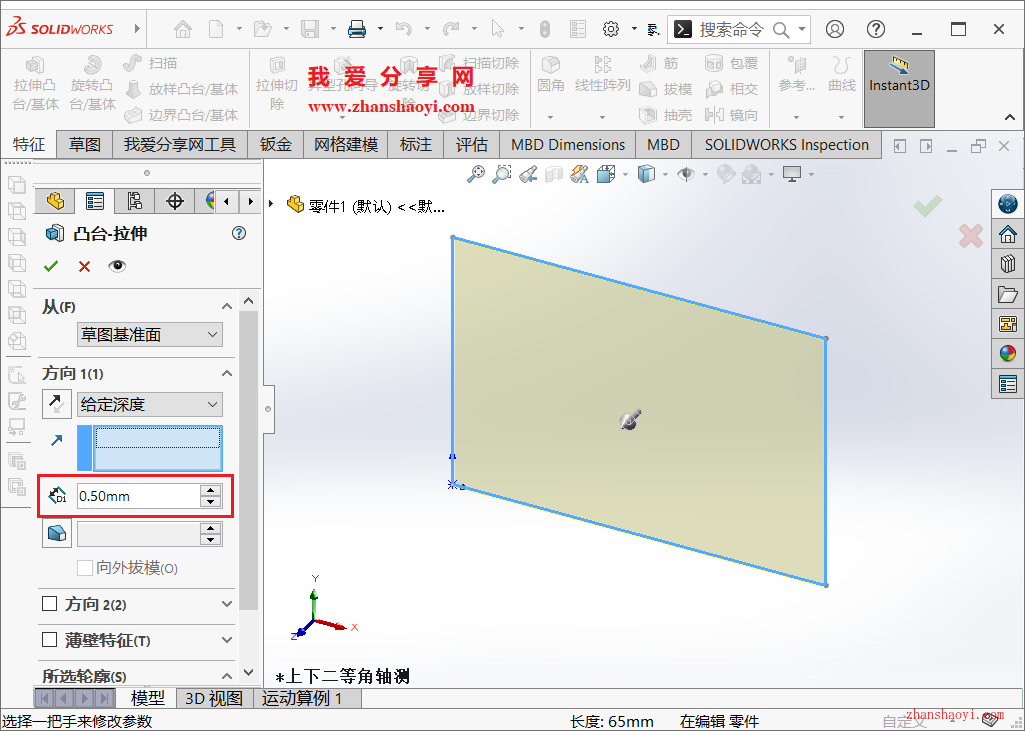

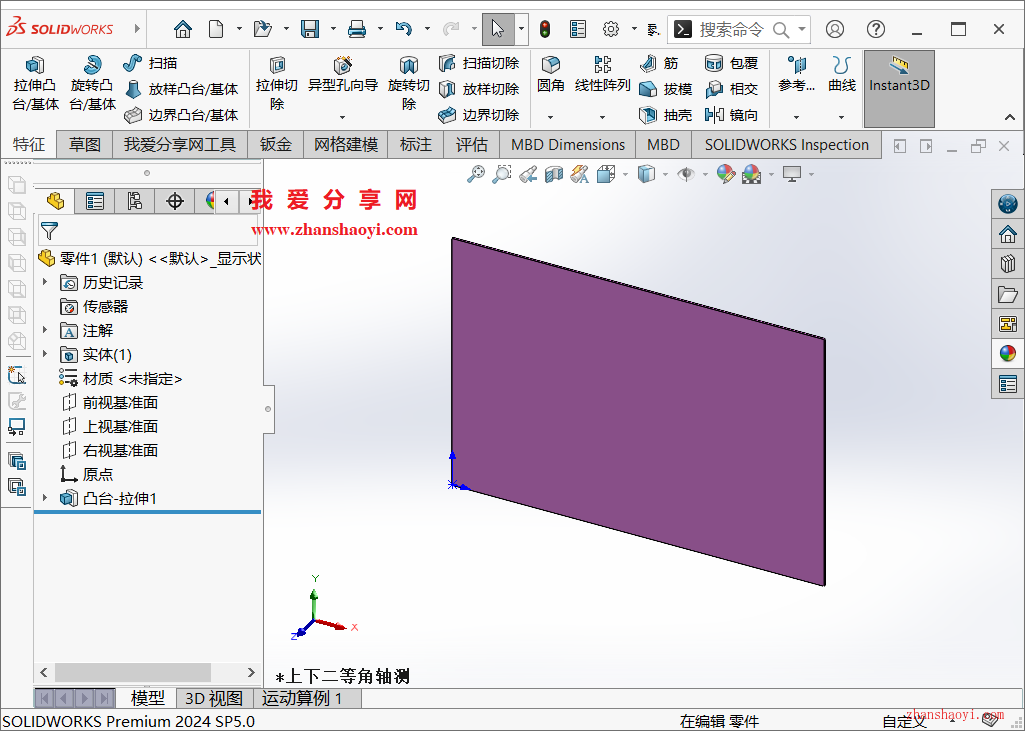

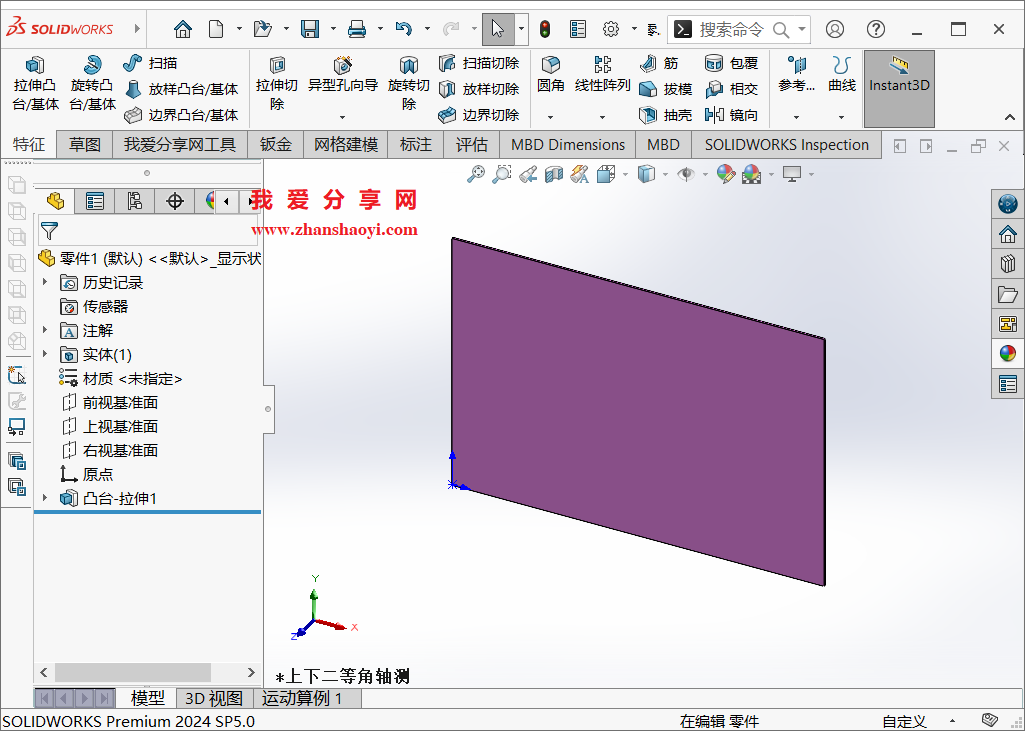

2、第一步，拉伸实体，拉伸高度为0.5mm；

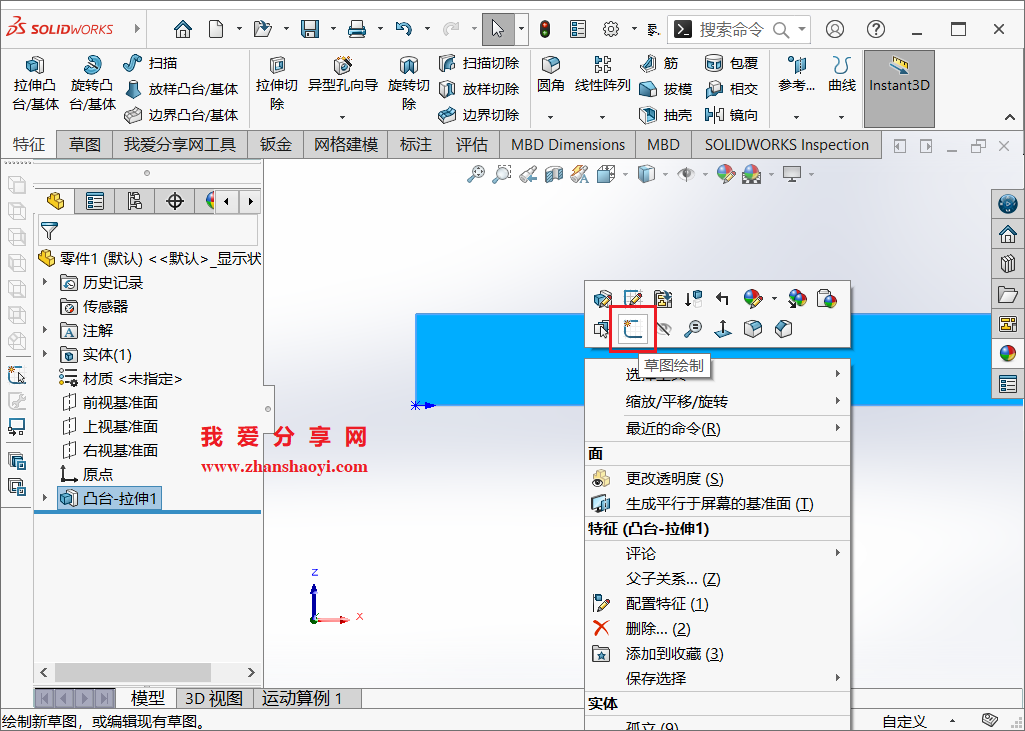

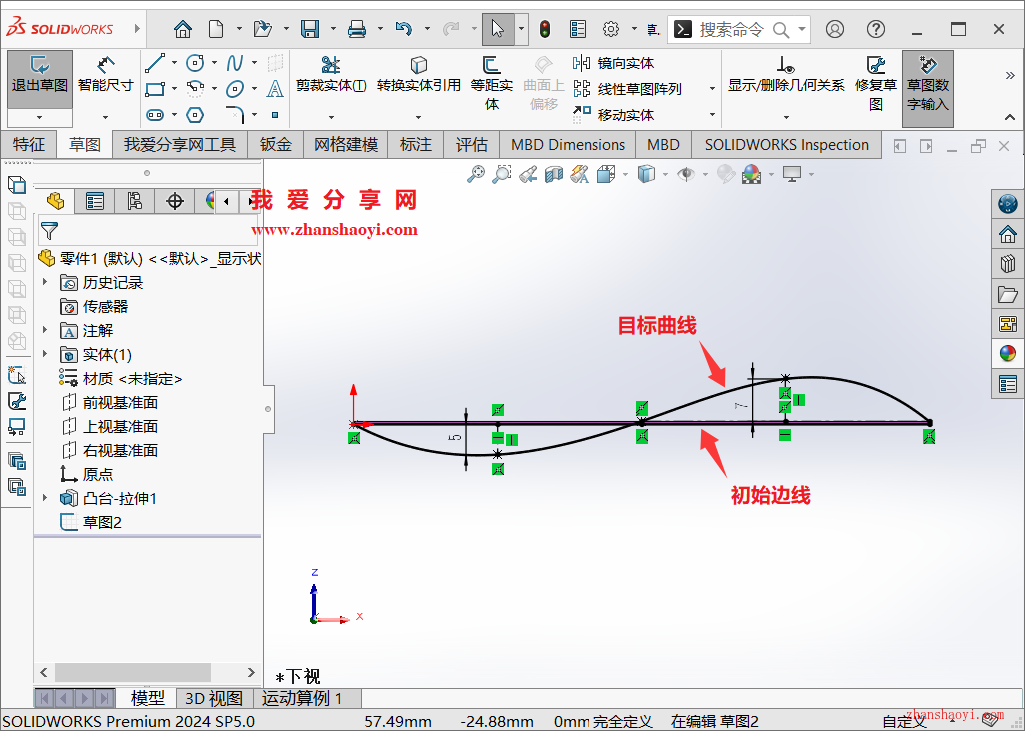

3、第二步，绘制目标曲线，在长方体下侧面上鼠标右击选择【新建草图】按钮进入草图绘制界面，分别绘制出初始边线和目标曲线；

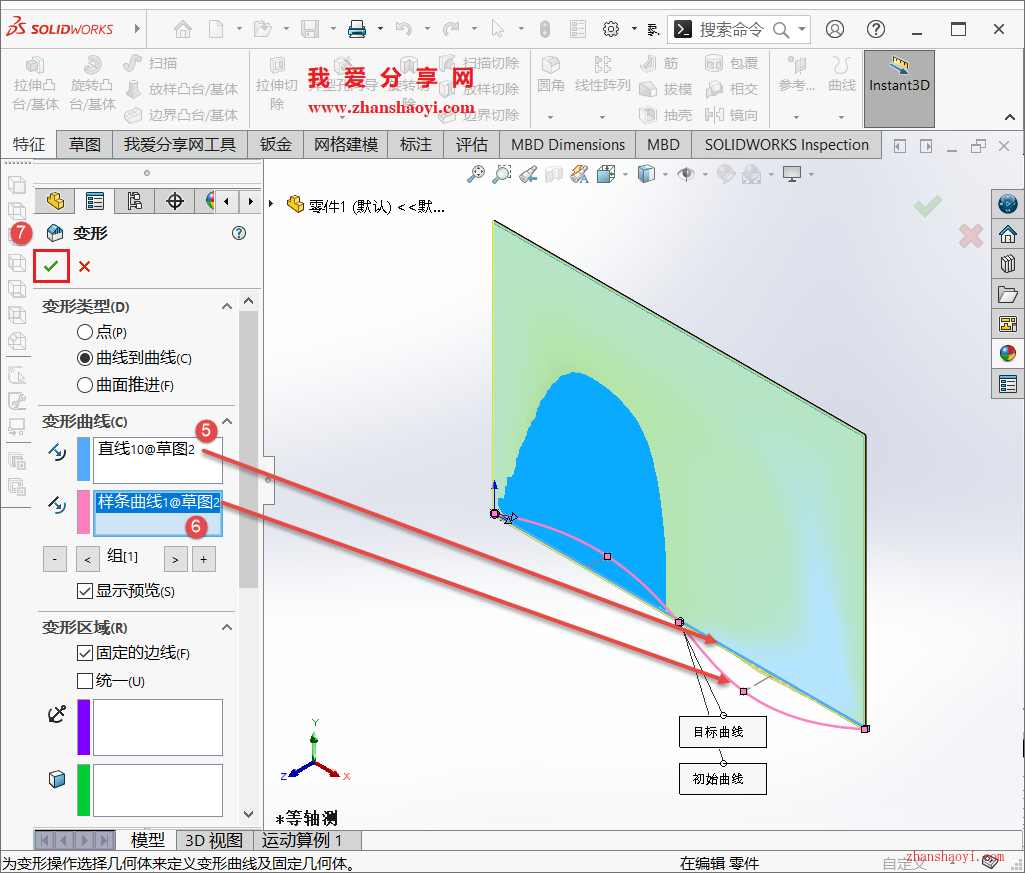

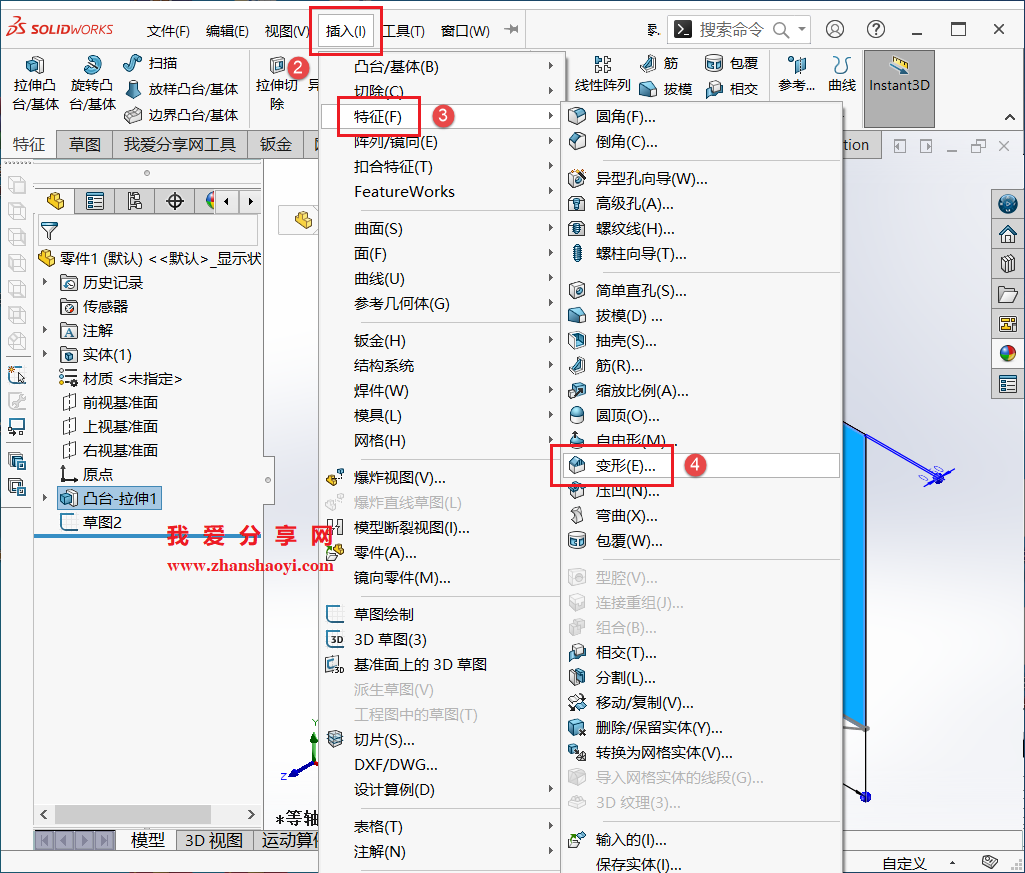

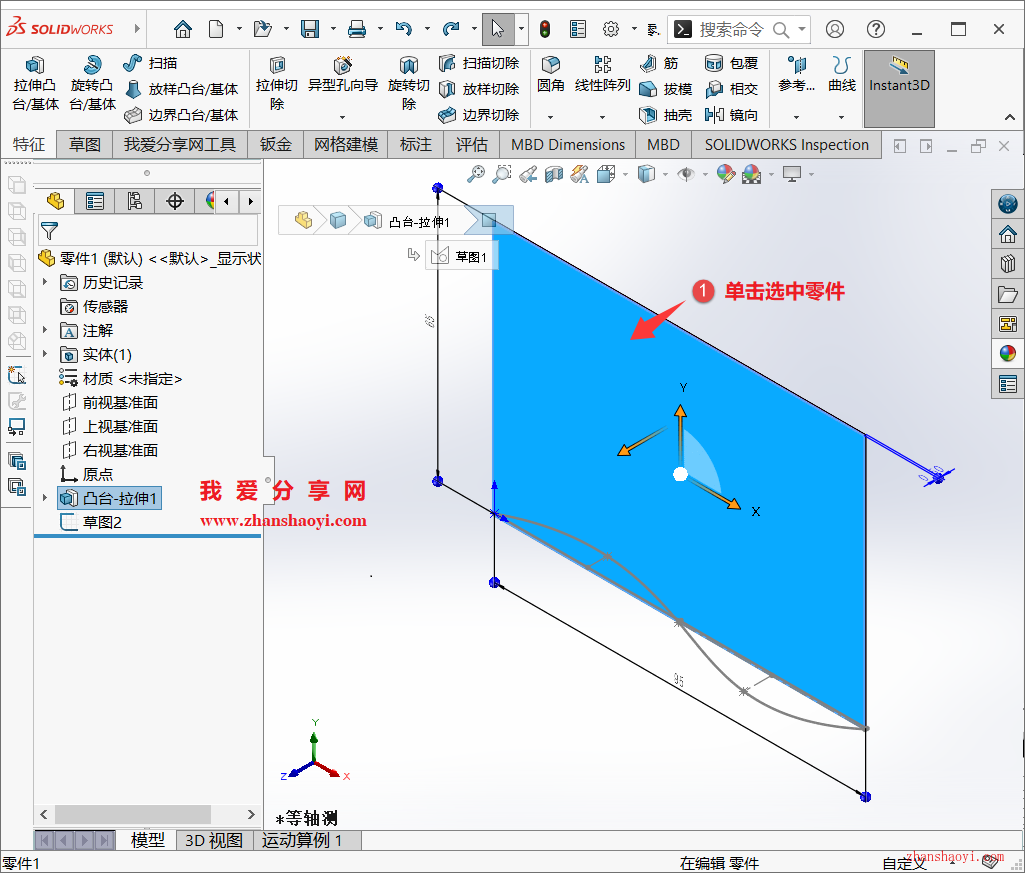

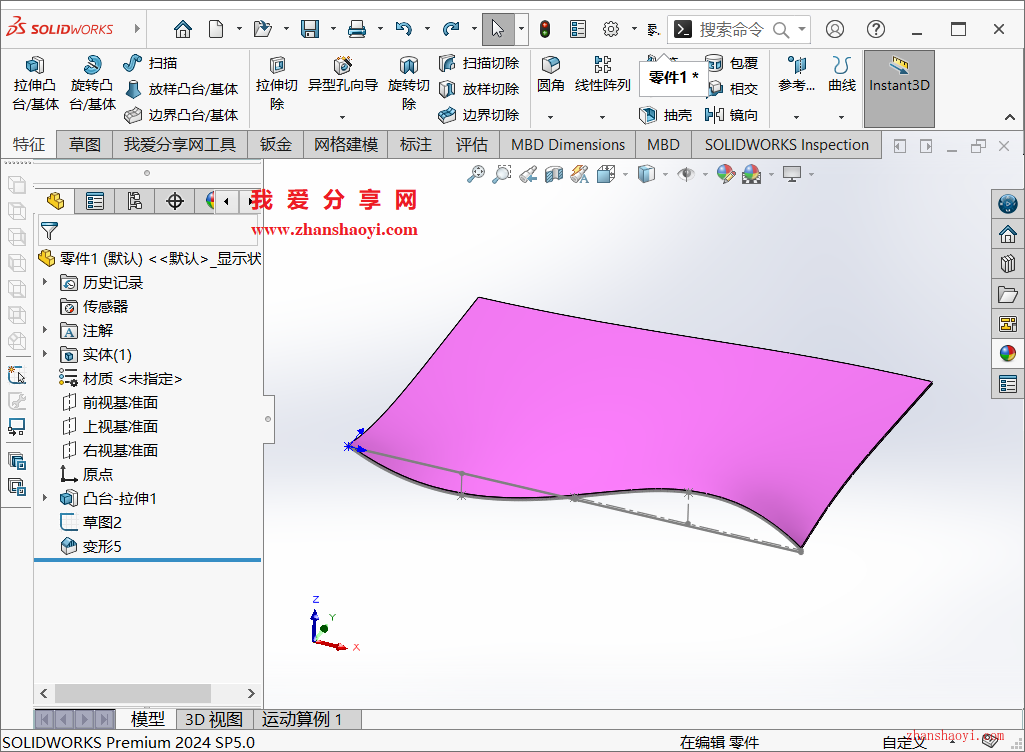

4、第三步，变形，先单击选中零件，点击菜单栏中【插入】→【特征】→【变形】，在左侧栏中分别选择初始曲线和目标曲线；

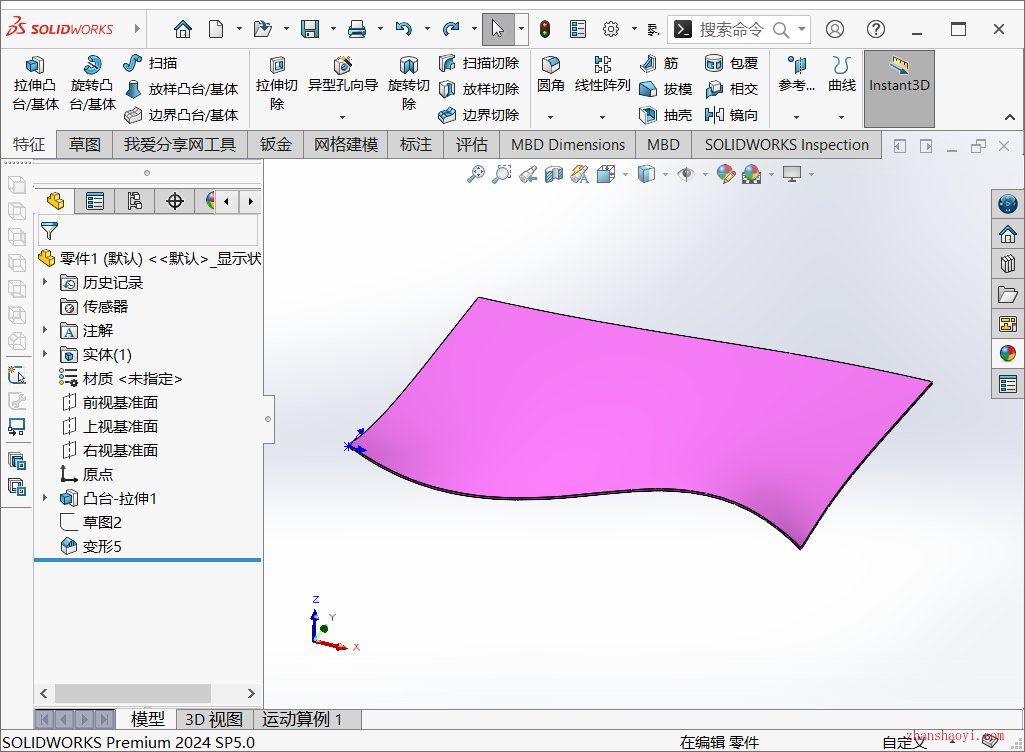

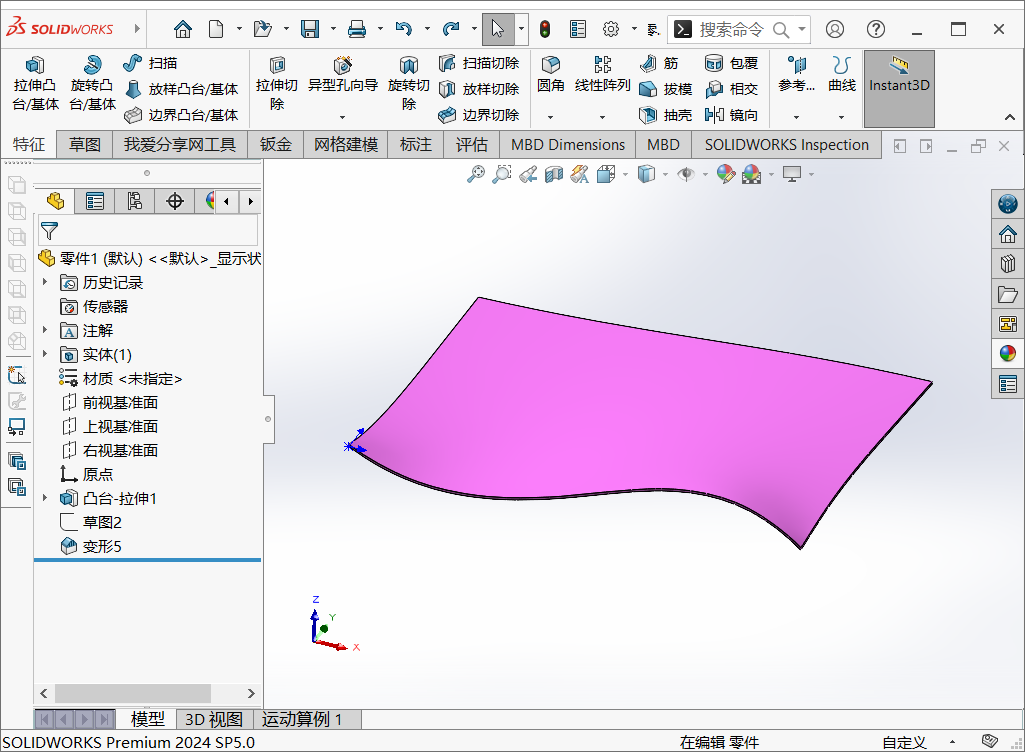

5、第四步，隐藏多余草图，鼠标右击隐藏草图2，完成零件变形效果如下，希望本文分享的内容对你有所帮助~~
