Solidworks建模中级练习之用压凹特征绘制一个钣金件

下面分享使用Solidworks压凹特征绘制一个钣金件，注意是用曲面+实体的压凹特征绘制的哦，不是用钣金的成型工具。

操作步骤：

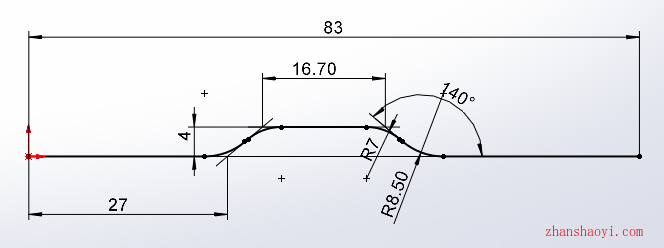

1、前视面画草图，拉伸曲面；

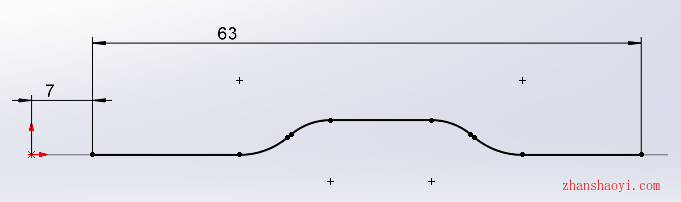

2、继续前视面绘草图，引用上一步的草图，两头缩短一点点，如下图：

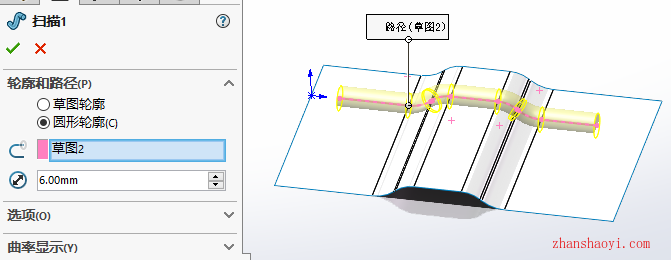

3、用这个草图做一个实体圆形轮廓的扫描；

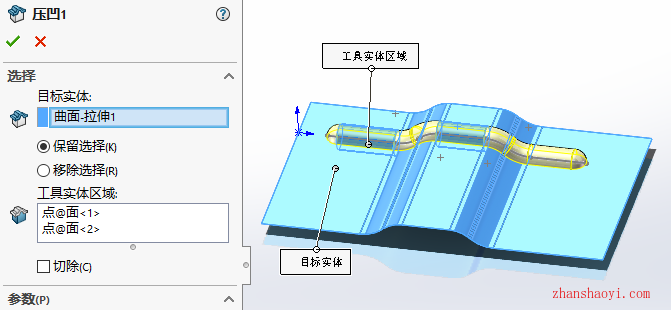

4、然后两头倒R3的圆角，接下来就是开始压凹了，点击【插入】-【特征】-【压凹】，成曲面上压出凹陷；

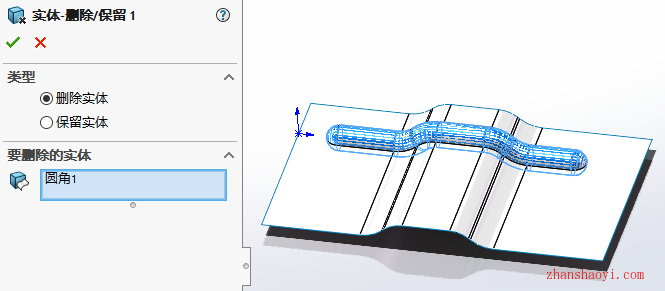

5、【直接编辑 】【删除实体】，将扫描出的实体删除，然后倒个圆；

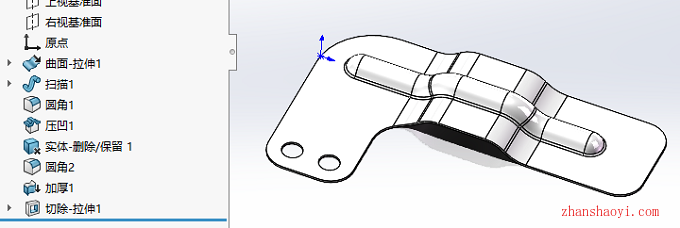

6、接下来把曲面加厚一下，最后把边边切除掉就完成了。
