Solidworks建模基础练习之绘制一个类似鱼鳍的零件

2021年11月24日22:28:16Solidworks建模基础练习之绘制一个类似鱼鳍的零件已关闭评论 296

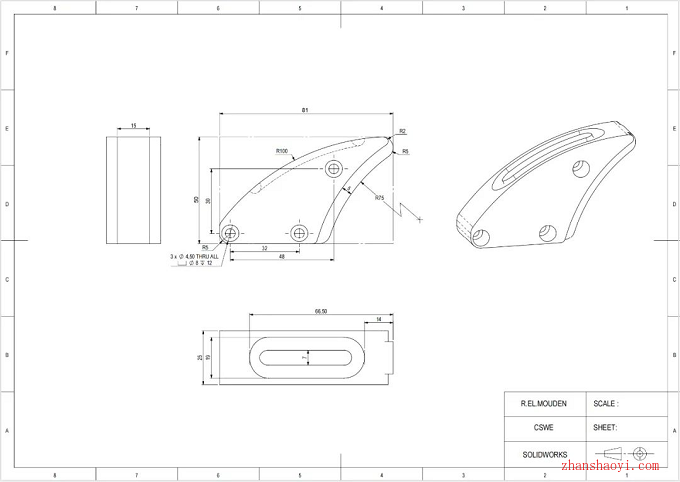

本次分享一个类似鱼鳍的零件的建模练习,注意:使用投影曲线命令绘制曲面的3D草图线条,下面开始试试吧~

Solidworks建模基础练习之绘制一个类似鱼鳍的零件

绘制步骤

1、在前视面绘草图,拉伸凸台;

Solidworks建模基础练习之绘制一个类似鱼鳍的零件

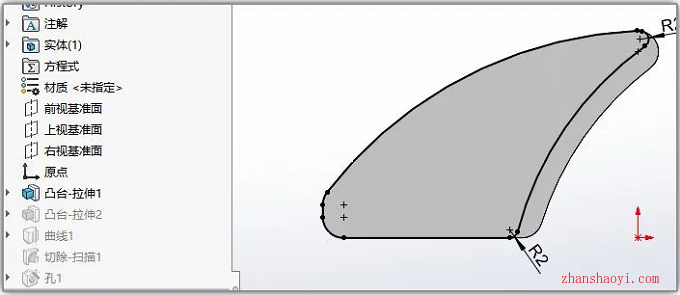

2、再一次前视面绘制草图拉伸,右侧的弧线要“等距”过来,顶部要引用一下R5的边线;

Solidworks建模基础练习之绘制一个类似鱼鳍的零件

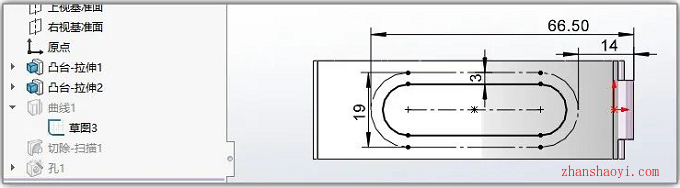

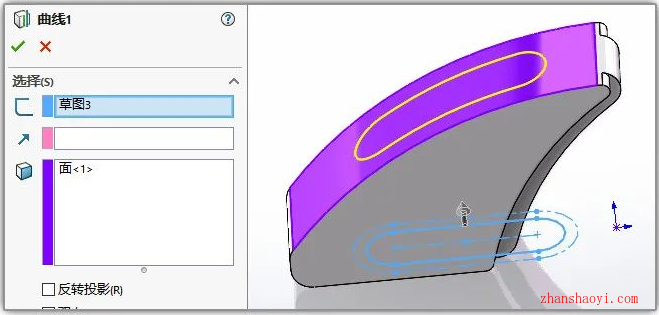

3、在上视面绘制草图,画好这个槽口,然后使用投影曲线命令,做出和弧面的交线;

Solidworks建模基础练习之绘制一个类似鱼鳍的零件

Solidworks建模基础练习之绘制一个类似鱼鳍的零件

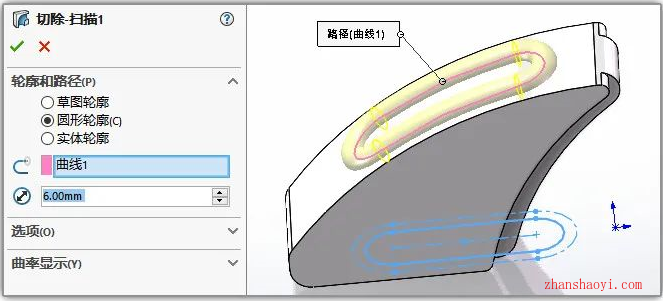

4、使用这个交线进行扫描切除这样主体就完工了;

Solidworks建模基础练习之绘制一个类似鱼鳍的零件

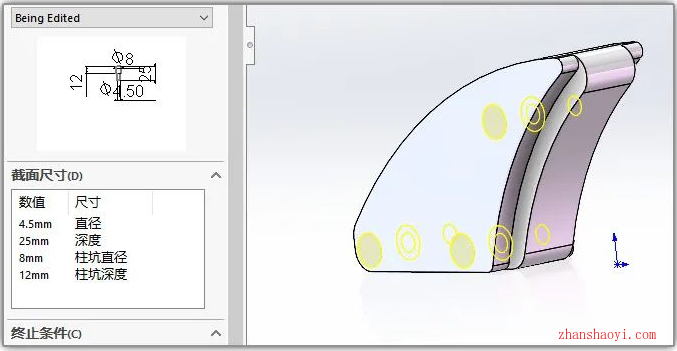

5、打孔,一次完成;

Solidworks建模基础练习之绘制一个类似鱼鳍的零件

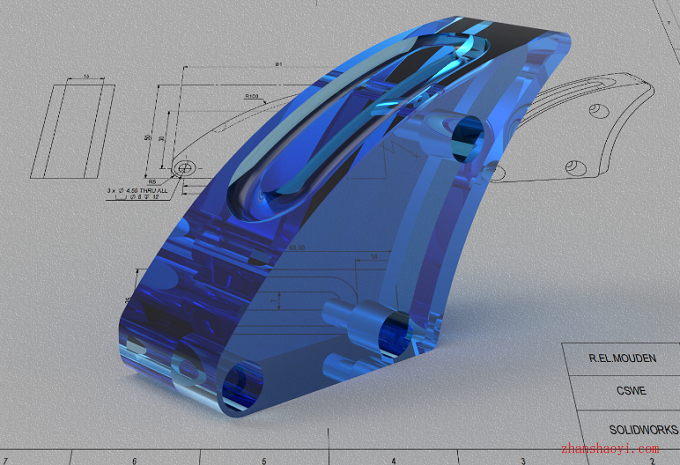

6、简单渲染一下,效果如下:

Solidworks建模基础练习之绘制一个类似鱼鳍的零件
