SolidWorks绘图技巧之零件快速仿形

在SoldWorks进行模具设计时，我们可以通过直接拉伸切除来做成形，但当模型相对复杂时，这样绘图效率低且易出错，本期给大家分享通过「压凹」功能来绘制模具的上下模，掌握好了可很大提示工作效率；

操作步骤：

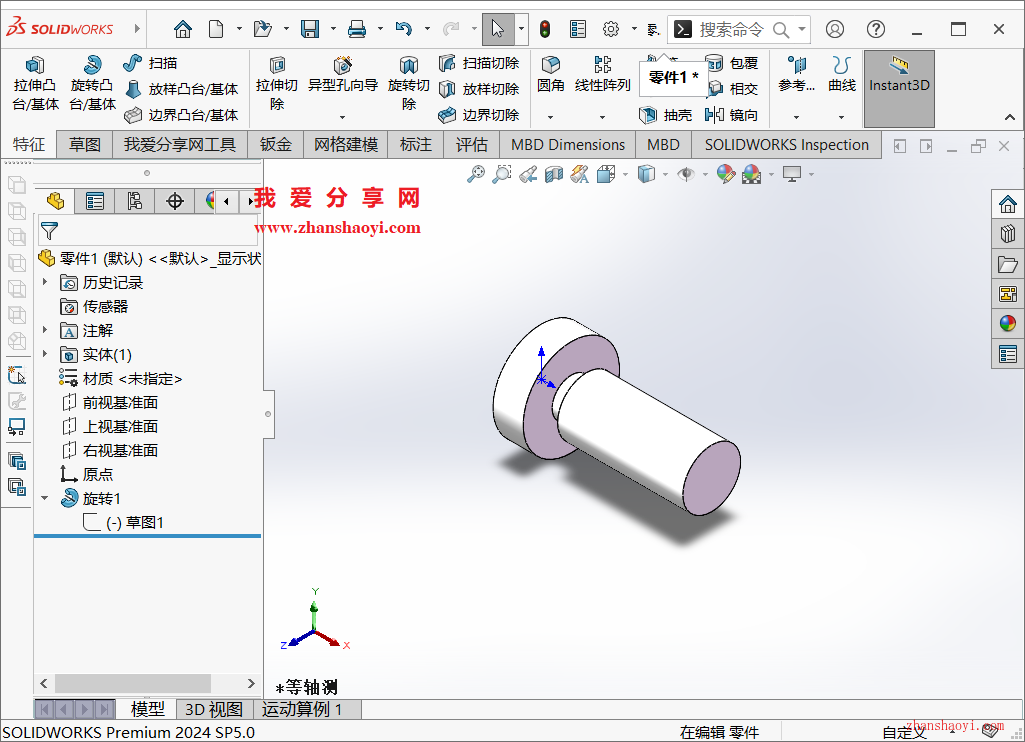

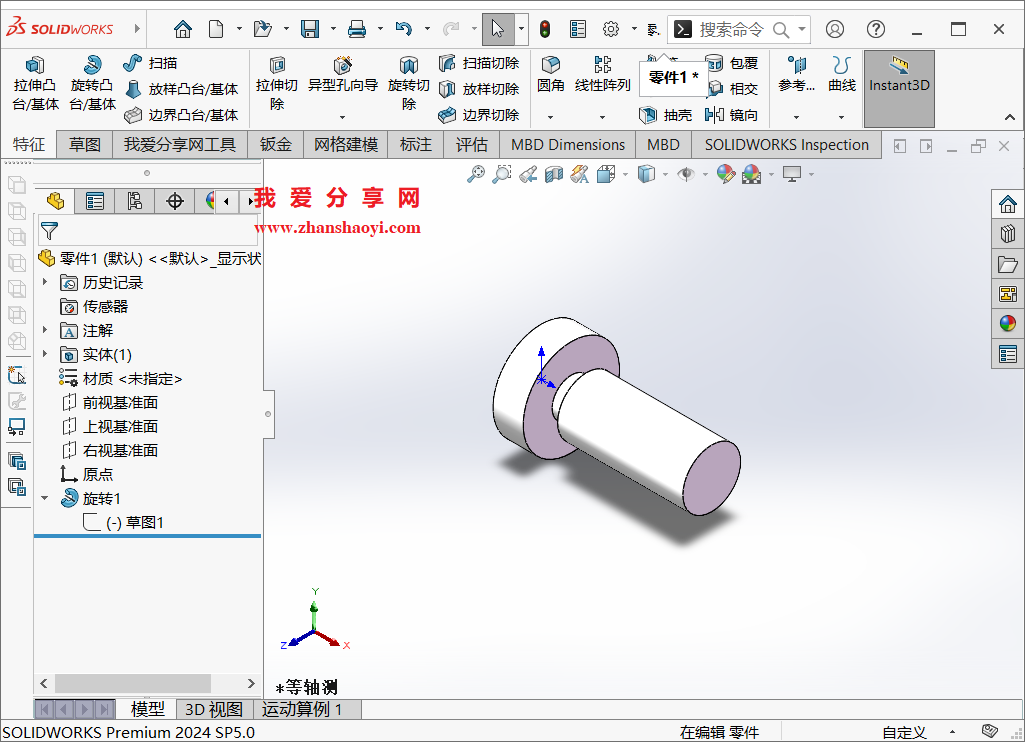

1、先打开SolidWorks 2023软件，然后新建一个零件，第一步，绘制零件，在前视基准面上绘制一个旋转轴零件；

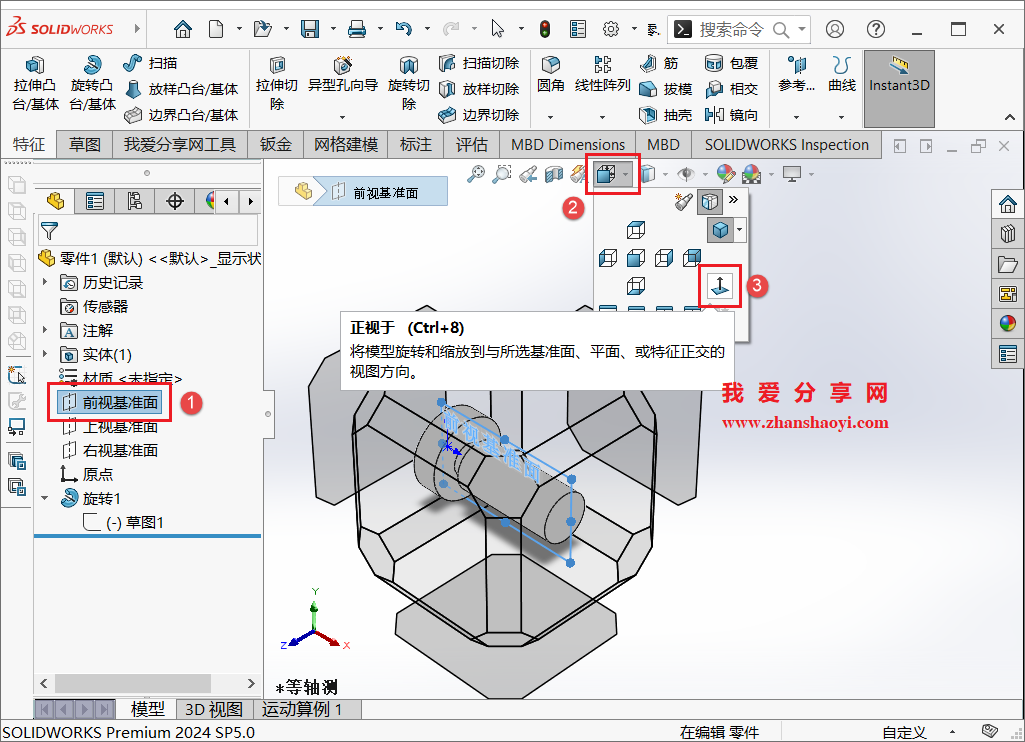

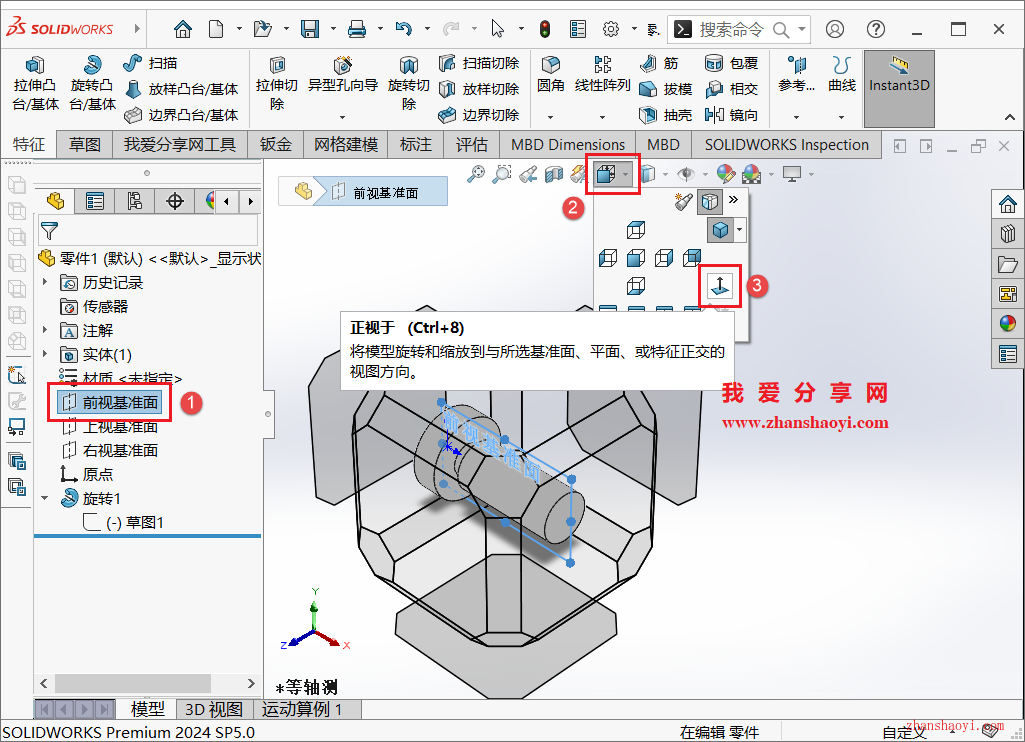

2、第二步，绘制交叠实体，下面在前视基准面绘制出草图，点击左侧设计树中【前视基准面】→【正视于】按钮；

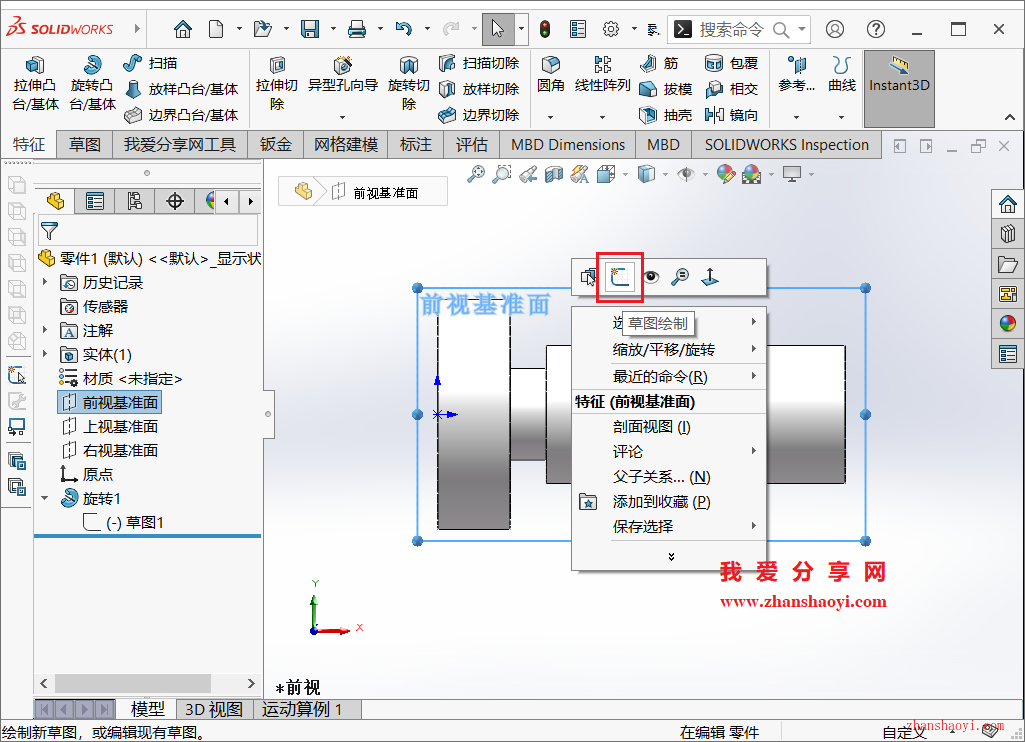

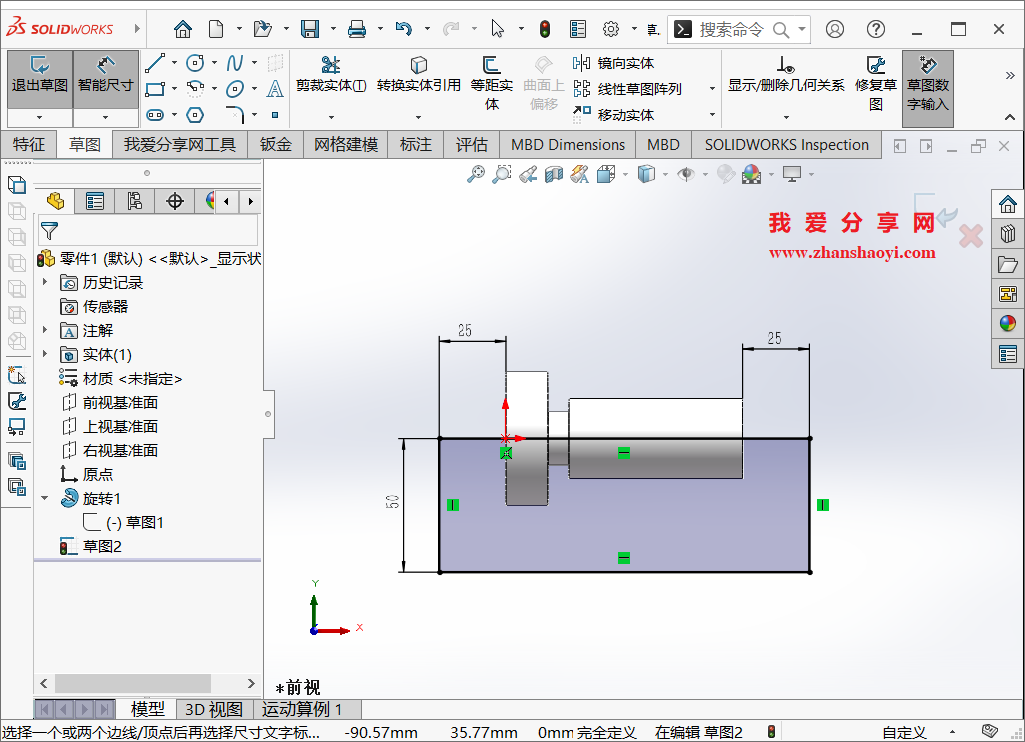

3、在前视基准面空白出鼠标右击后点击【草图绘制】按钮，绘制出一个部分重叠的矩形；

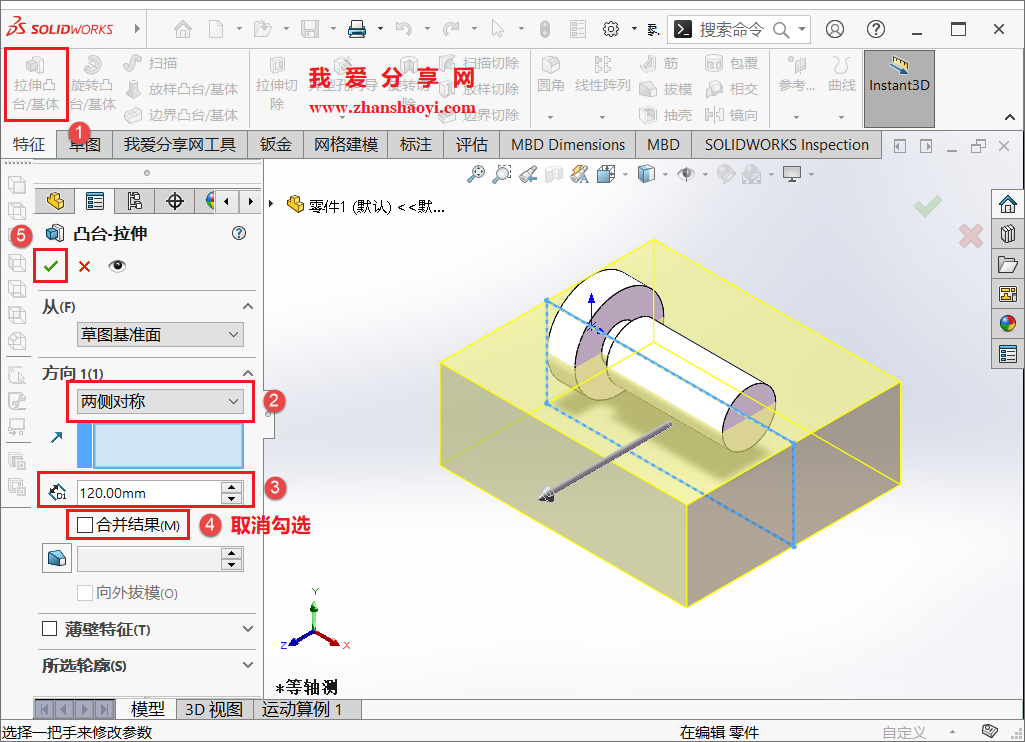

4、点击【拉伸凸台/基体】按钮对草图拉伸，拉伸距离必须超过上步绘制的模型，再取消【合并结果】前面的勾选，点击【✓】；

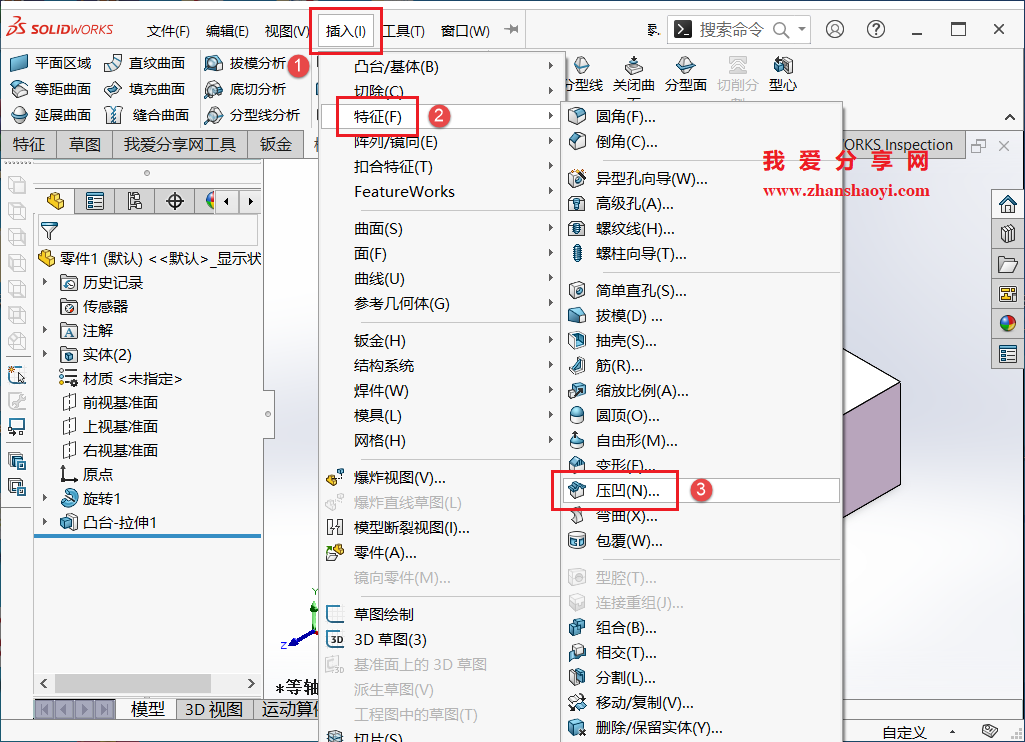

5、第三步，压凹产生仿形，将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【插入】→【特征】→【压凹】；

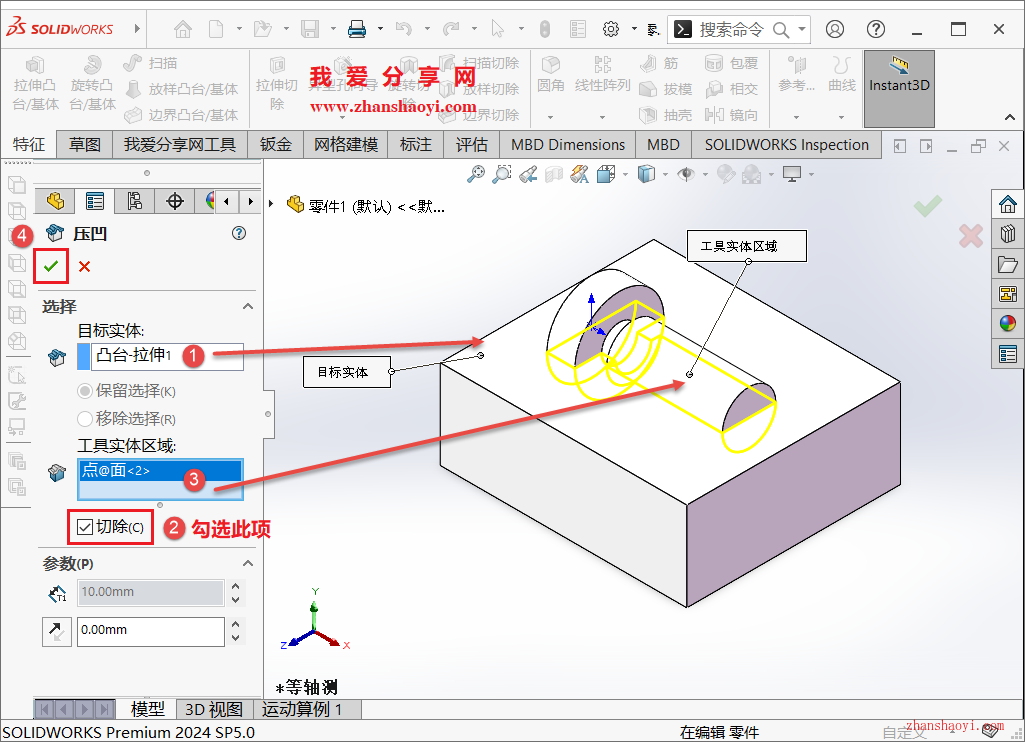

6、先选择目标实体，再勾选【切除】，选择工具实体区域，预览没有问题后点击【✓】；

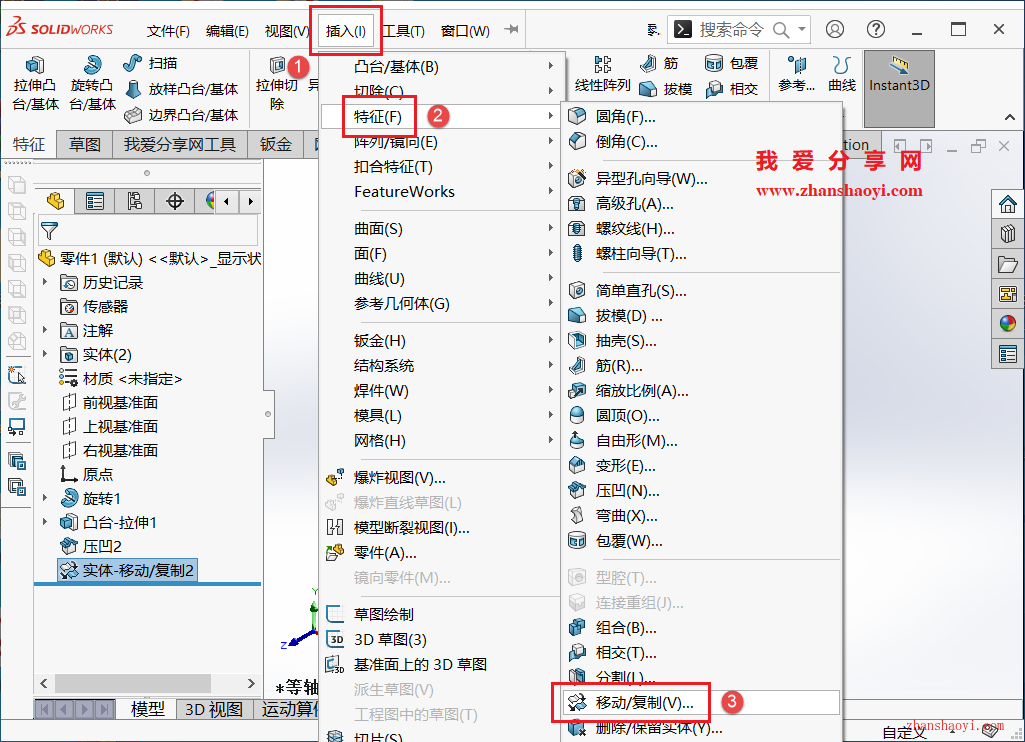

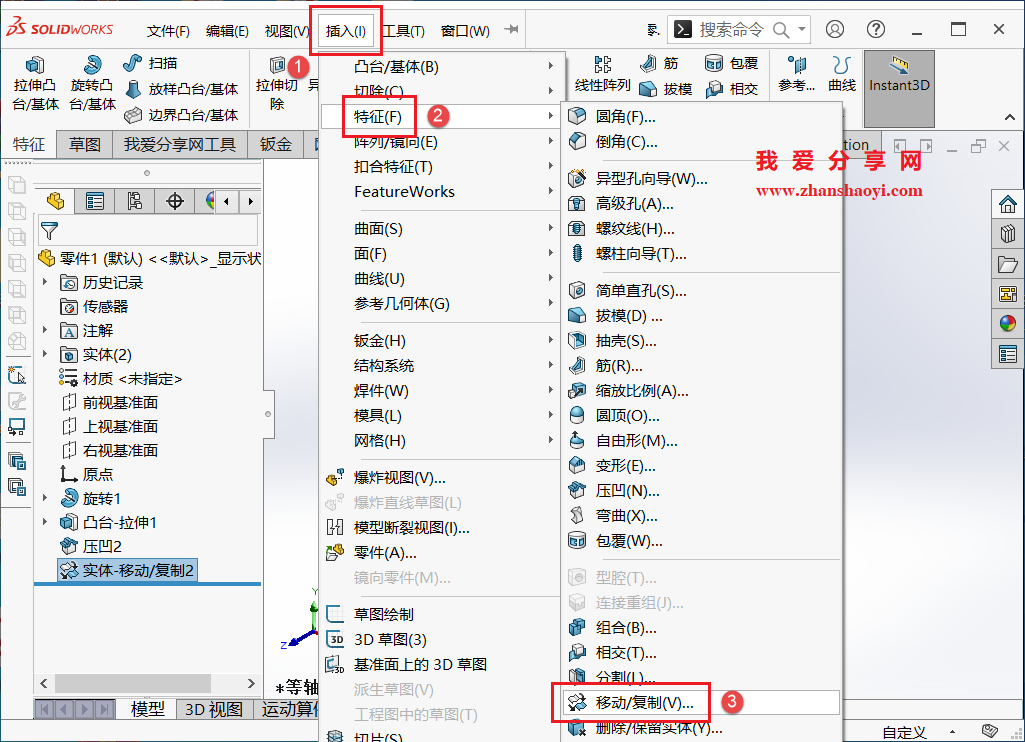

7、第四步，移动实体，将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【插入】→【特征】→【移动/复制】；

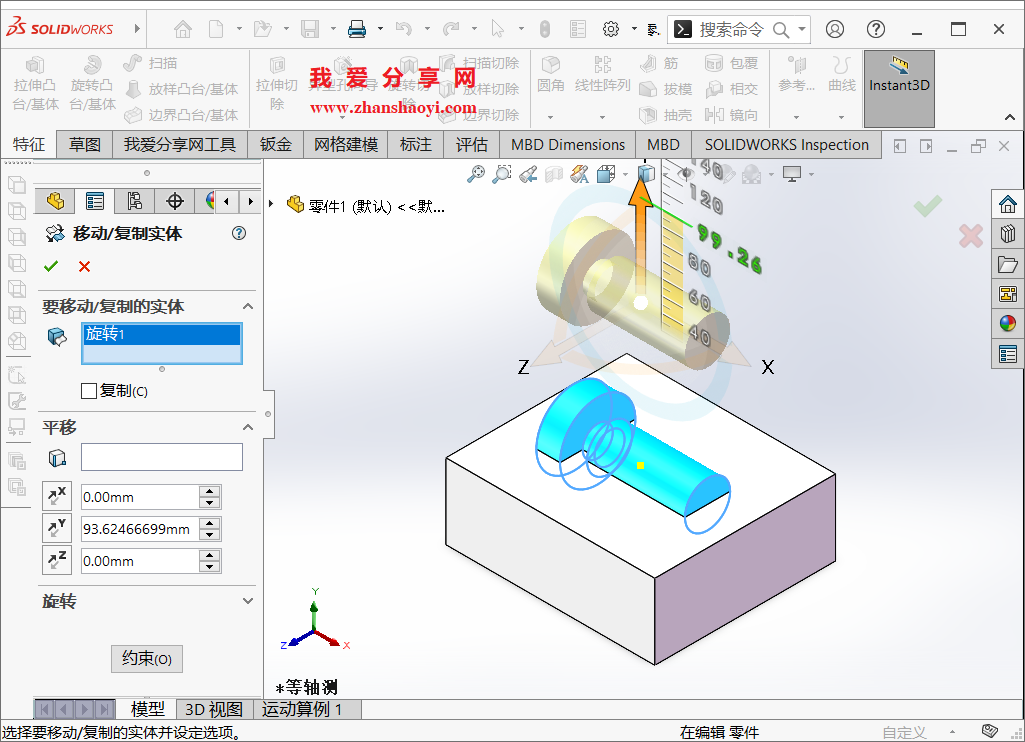

8、将实体沿Y方向拉伸至合适位置放置；

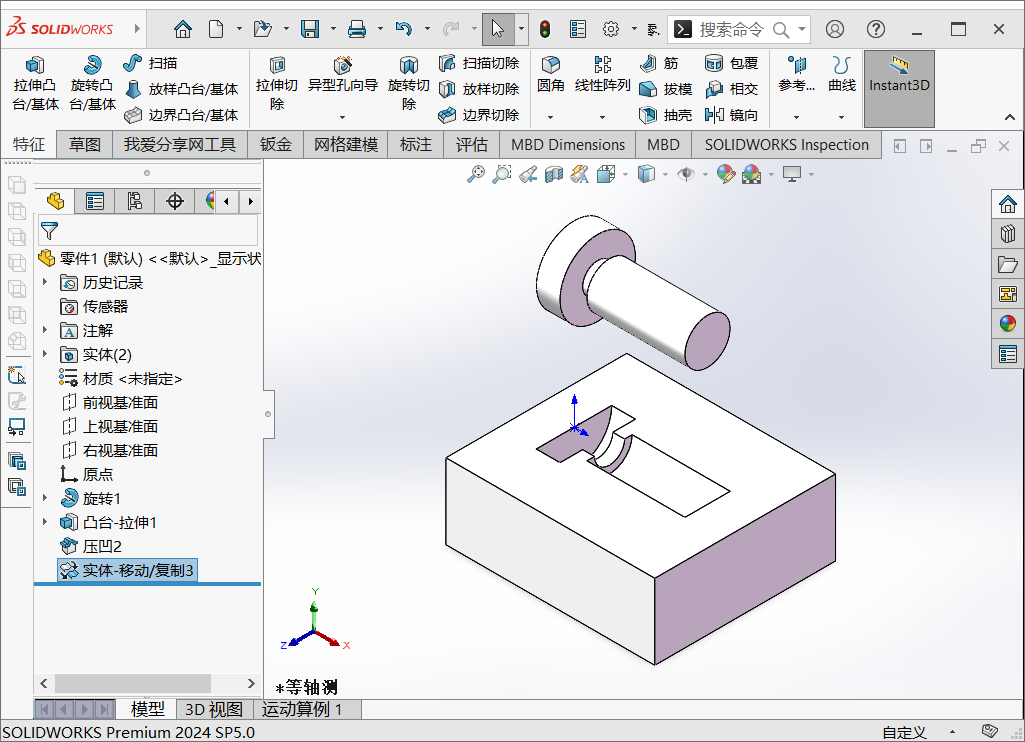

9、完成零件“仿形”效果如下，希望本文分享的内容对你有所帮助~~
