绝大部分人都忽视的倒角选项之“保持特征”

2022年4月9日22:56:16绝大部分人都忽视的倒角选项之“保持特征”已关闭评论 341

用过Slidworks的朋友肯定都用过倒角选项,但是用过“倒角选项”却很少有人注意到这个功能“保持特征”。简单来讲,保持特征的作用为:当被倒角对象上有其它特征存在时,若倒角范围涉及到该特征,那么保持特征在存在,我们一起来体验一下两者的区别。

操作步骤

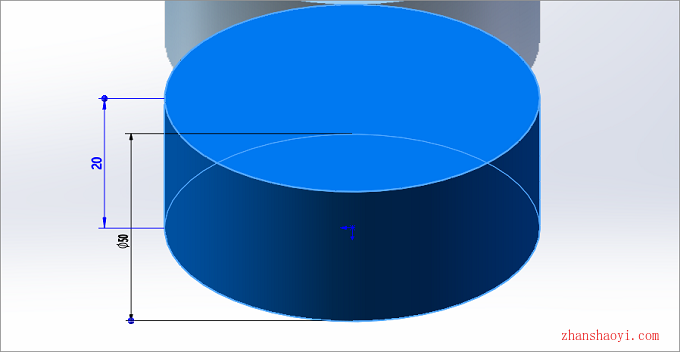

1、先拉伸一个圆和凸台;

绝大部分人都忽视的倒角选项之“保持特征”

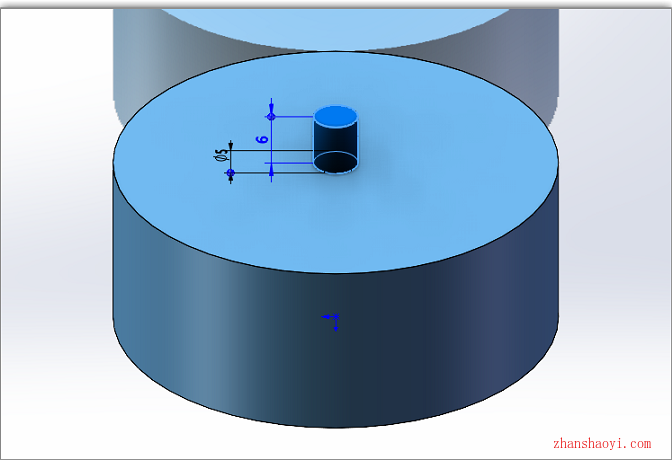

2、在上面再拉伸一下小圆柱;

绝大部分人都忽视的倒角选项之“保持特征”

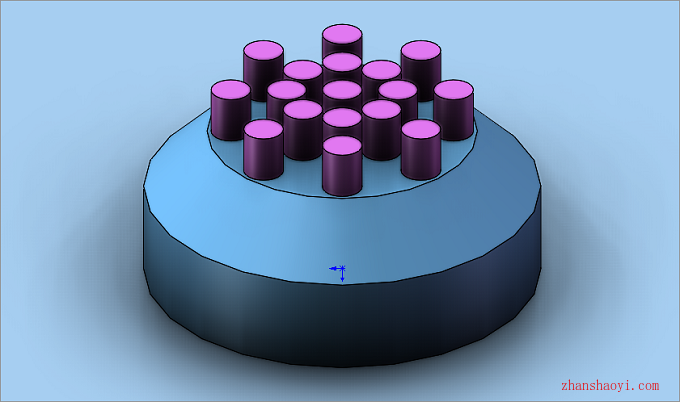

3、将这个小圆柱阵列一下,注意:要阵列到离边线很近的地方;

绝大部分人都忽视的倒角选项之“保持特征”

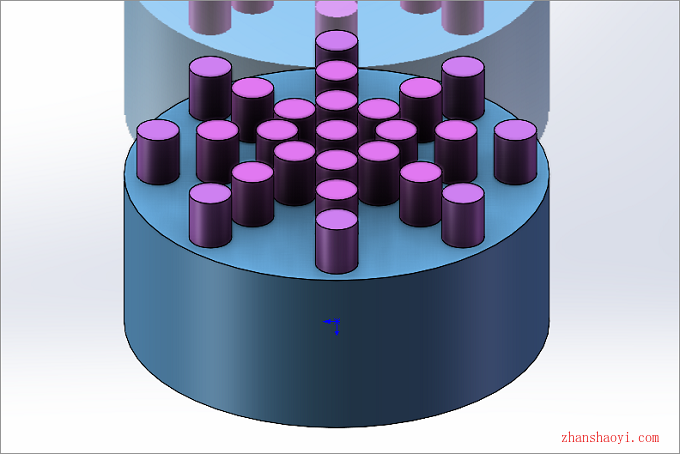

4、拉下来我们给下面的大凸台进行倒角,先不要勾选“保持特征”,倒出来如下所示,倒角涉及到的小凸台都被压缩了;

绝大部分人都忽视的倒角选项之“保持特征”

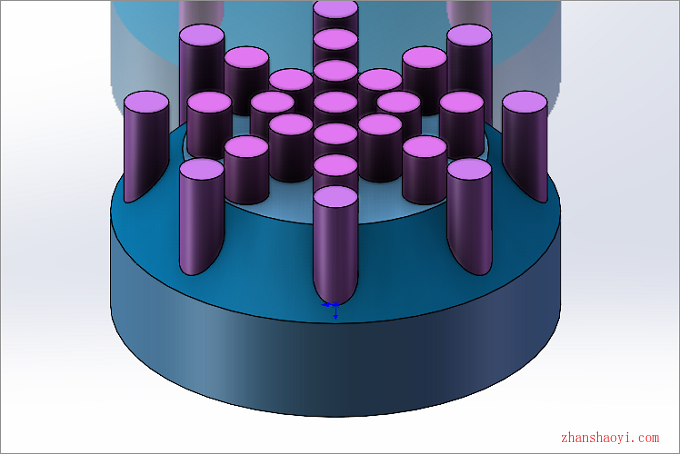

5、我们勾选”保持特征“,这时阵列的凸台还在,而且拉伸的小凸台还自动得延伸到倒角面上了;

绝大部分人都忽视的倒角选项之“保持特征”

我们对比一下上面两个图的区别,这就是“保持特征”的功能,那么以后再做到这种图形是不是方便很多了~
