在使用CAD进行绘图时,掌握一些小技能可以极大的提高画图效率。我们常常碰到需要删除重复对象的情况,如删除多余的线条、矩形、圆等其他图形,但很多重复线条肉眼看却不明显,若需要全部删除,则需逐个线条进行删除排查,非常消耗时间和精力,那么有没有快速删除重复线条的方法呢?下面给大家分享一个命令实现批量删除重复线条;

操作步骤

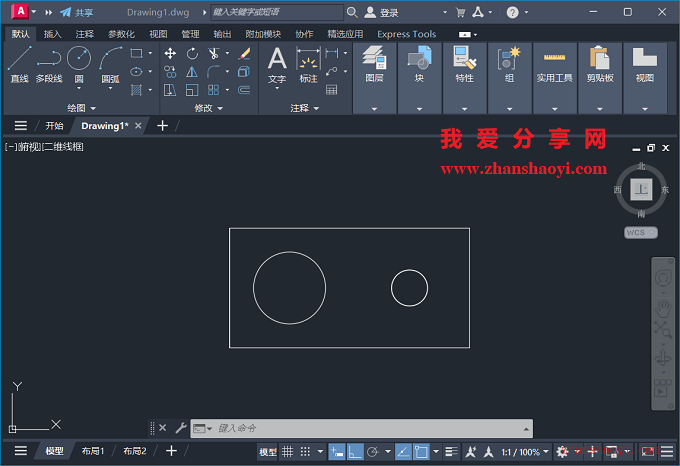

1、如下CAD图纸中,我们看起来是不是只有6条线条?当我们全部选中后再删除后可以看到共有8个线条,说明图形中存在重复线条;

CAD图中如何批量删除重复的线条?

CAD图中如何批量删除重复的线条?

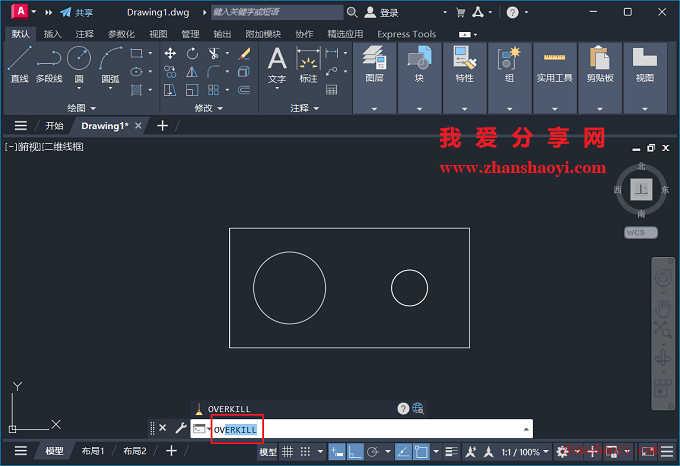

2、先在命令行中输入:OVERKILL,然后按Enter键(或回车键);

CAD图中如何批量删除重复的线条?

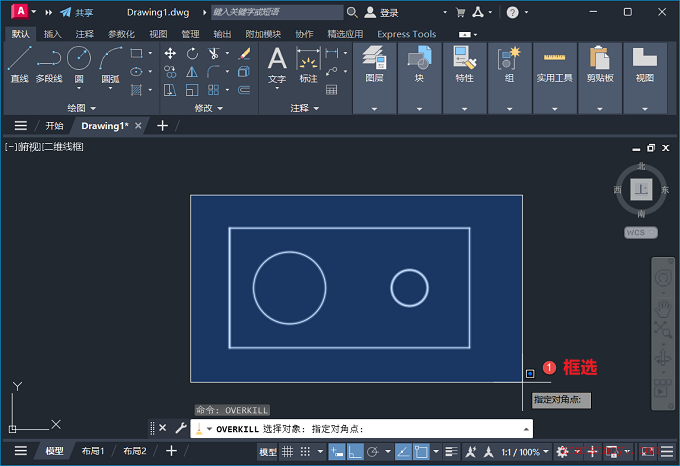

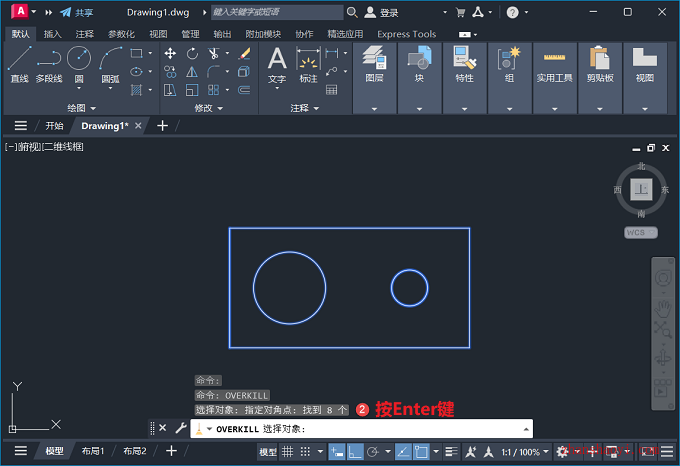

3、选择对象,可框选选择需要删除重复线条的区域,然后按Enter键(或回车键)继续;

CAD图中如何批量删除重复的线条?

CAD图中如何批量删除重复的线条?

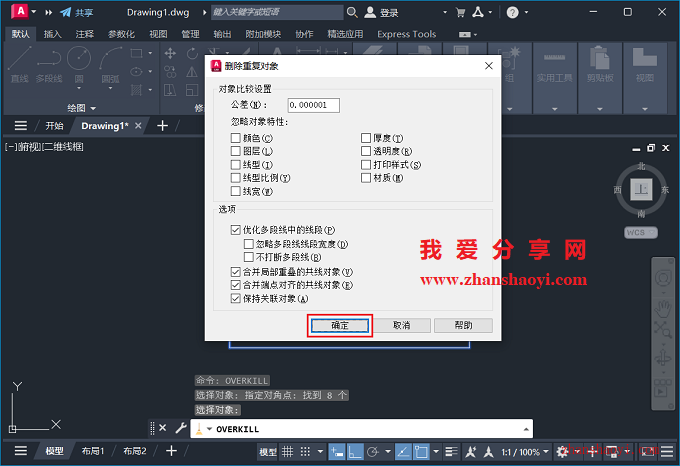

4、弹出“删除重复对象”窗口,默认,点击【确定】

CAD图中如何批量删除重复的线条?

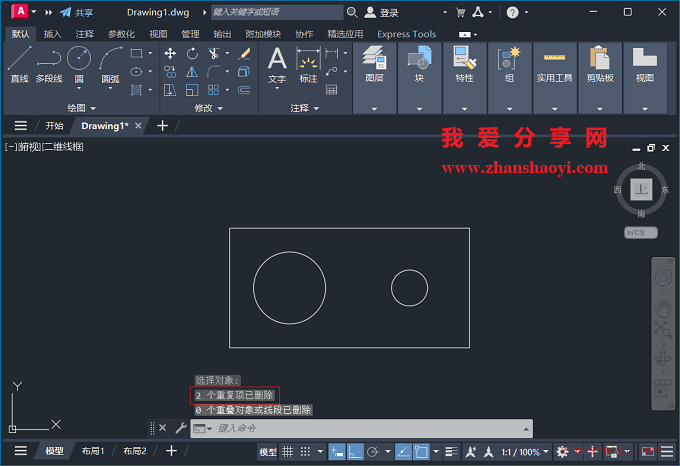

5、弹出提示:重复项已删除,说明已完成重复的线条的删除,如下:

CAD图中如何批量删除重复的线条?

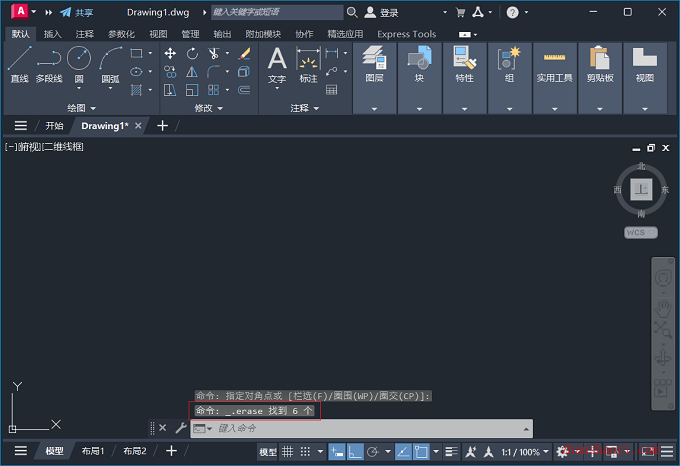

6、下面再次选中图形进行删除操作,可以看到线条数显示为6,确认重复线条的已删除成功,如下:

CAD图中如何批量删除重复的线条?

温馨提示:在使用OVERKILL命令之前,建议你先备份原始文件,以防万一。
