Solidworks包覆文字常见错误解决办法之修改文字笔画交叉

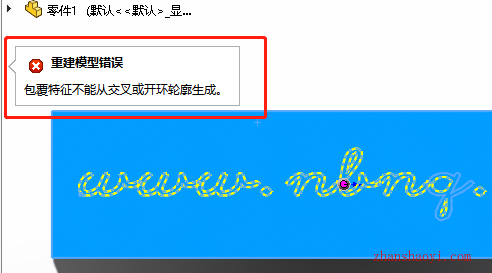

我们在使用包覆命令包覆文字时偶尔会遇到如下情况，提示包覆特征不能从交叉或开环轮廓生成；

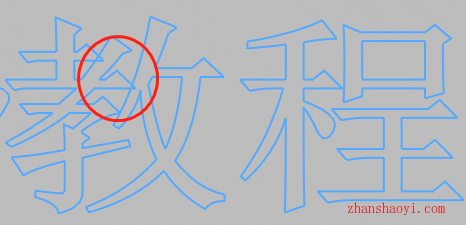

一般是因为文字的笔画有交叉，不能形成完全闭合的轮廓造成的。仔细观察文字草图你会发现有笔画轮廓线交叉的一起的情况，如下，怎么解决呢？

解决方法：

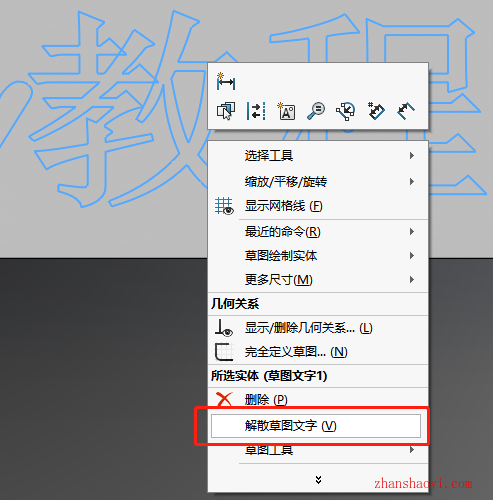

方法很简单，这个时候在文字上点右键，选择“解散文字”，即可将文字转化成曲线草图，可以进行任意修改；

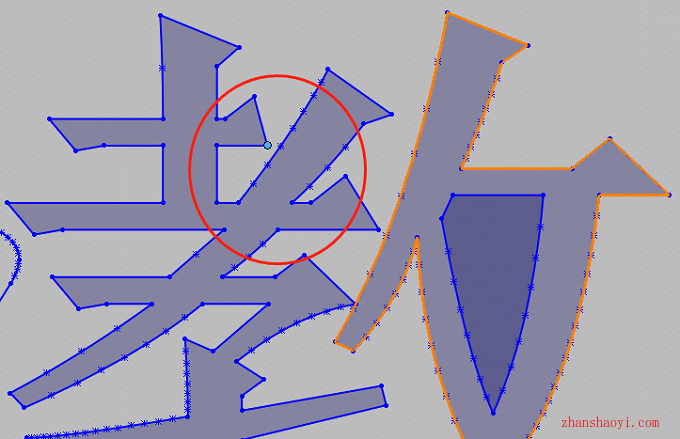

解散以后可以鼠标拖动顶点，添加几何关系等，把交叉的部分改善，接下来我们再重新进行包覆，就没有问题了。
