SolidWorks工程图尺寸标注如何实现自动对齐?

2023年8月15日20:39:13SolidWorks工程图尺寸标注如何实现自动对齐?已关闭评论 1,310

最近有小伙伴提问,在SolidWorks工程图出图「标注尺寸」的时候,发现SolidWorks工程图尺寸标注需要手动才能放在中间的,如下,比较麻烦,有什么设置可以让SolidWorks工程图尺寸标注自动对齐吗?

SolidWorks工程图尺寸标注如何实现自动对齐?

操作步骤

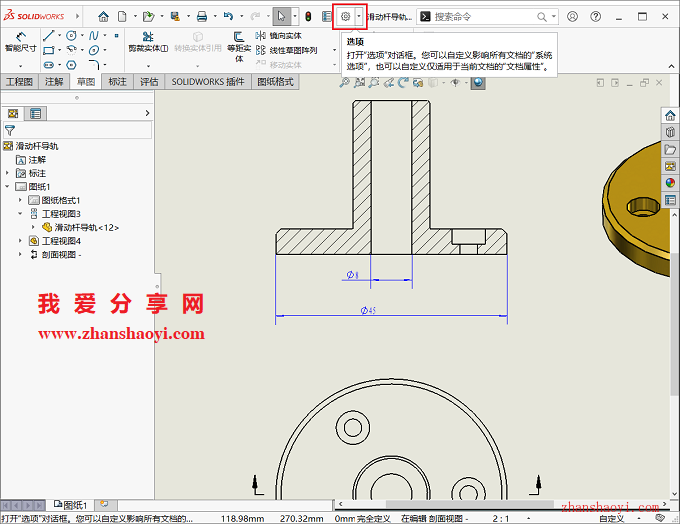

1、先用Solidworks2022打开工程图,点击上方【小齿轮】按钮;

SolidWorks工程图尺寸标注如何实现自动对齐?

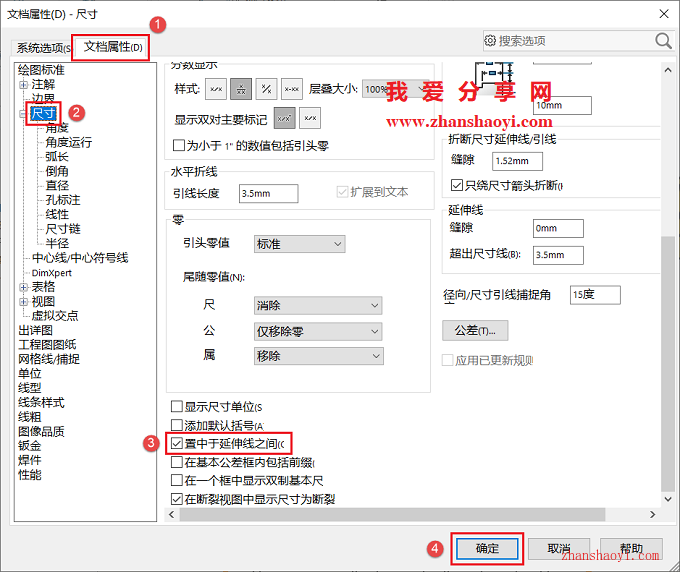

2、先点击【文档属性】选项卡,然后点击左侧列表中【尺寸】,下拉找到“置中于延伸线之间”,勾选它(默认不勾选表示尺寸标注可任意鼠标放置),点击【确定】关闭窗口;

SolidWorks工程图尺寸标注如何实现自动对齐?

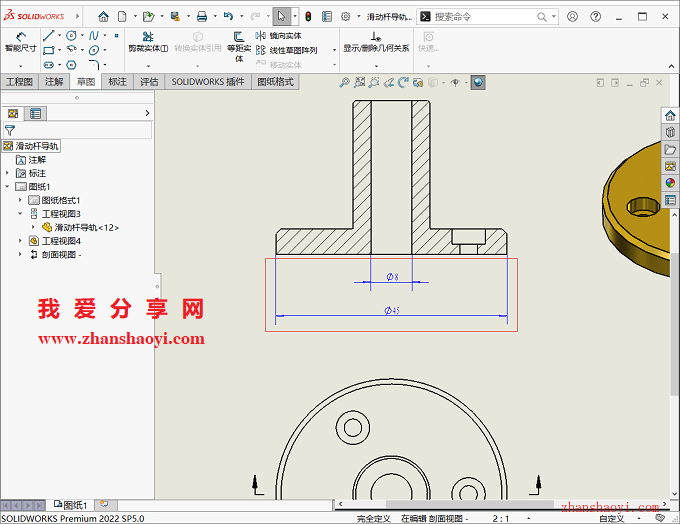

3、这样我们再重新标注尺寸时,标注就会自动居中了。

SolidWorks工程图尺寸标注如何实现自动对齐?

温馨提示:上面的设置仅针对当前的工程图修改,如果我们希望每个零件的工程图尺寸都置中,就需要通过修改工程图模版实现:先打开工程图模版,设置勾选“置中于延伸线之间”,再另存为模板即可。
