如何正确的给客户发SOLIDWORKS模型图纸?

2023年9月9日23:30:13如何正确的给客户发SOLIDWORKS模型图纸?已关闭评论 1,067

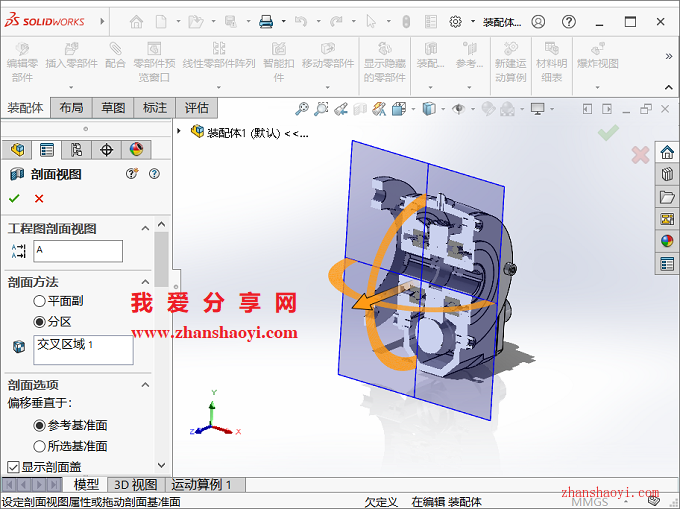

你是否是将画好的SolidWorks模型装配图直接打包发给客户的?如下,点击“剖面视图”按钮,我们可以清楚的看到SolidWorks模型内部的所有细节,那为了保密需求,如何才能不让客户看到这些图纸内部细节呢?

如何正确的给客户发SOLIDWORKS模型图纸?

操作步骤

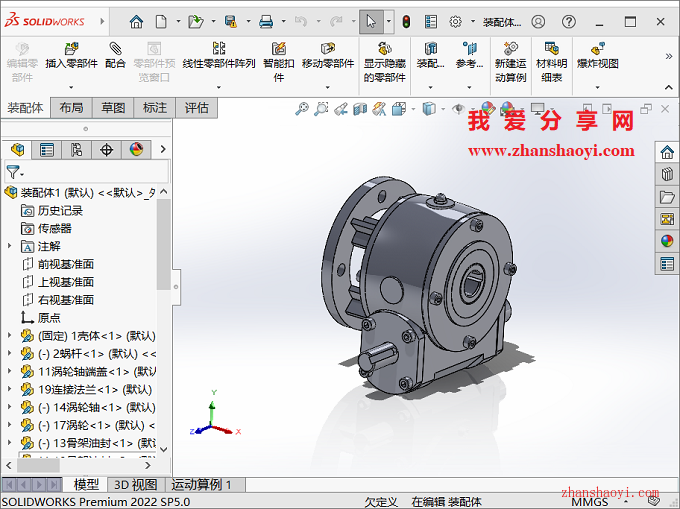

1、首先用SolidWorks 2022软件打开一个装配体模型,如下:

如何正确的给客户发SOLIDWORKS模型图纸?

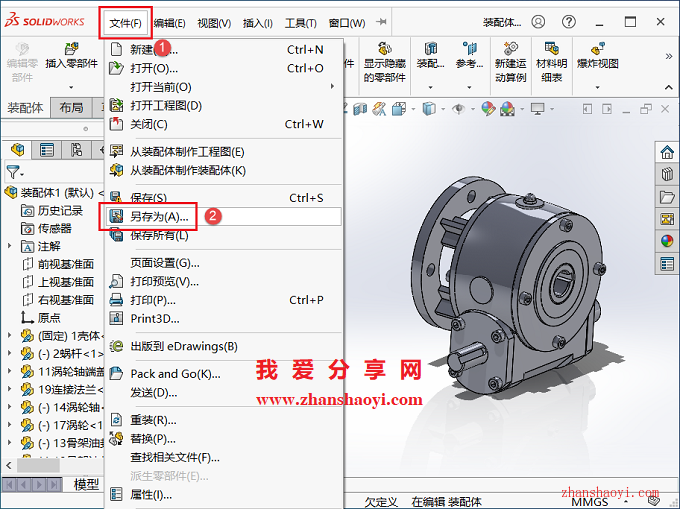

2、将鼠标放到界面左上角的Solidworks图标处,点击菜单栏中【文件】→【另存为】;

如何正确的给客户发SOLIDWORKS模型图纸?

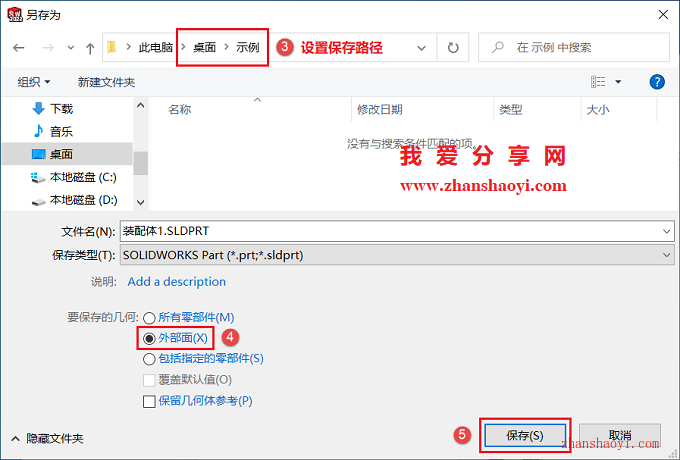

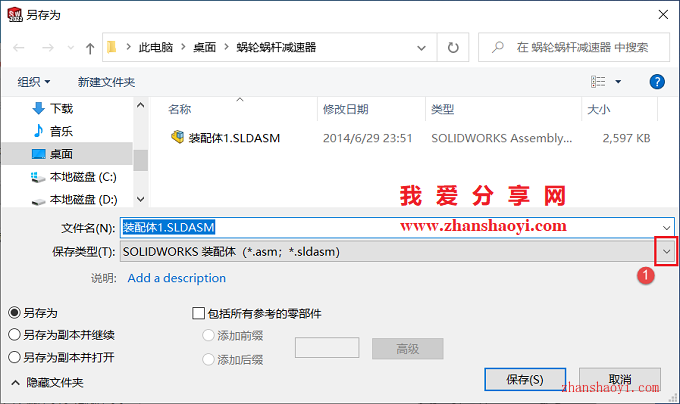

3、打开“另存为”窗口,点击保存类型栏右侧的【】按钮,在列表中选择“SOLIDWORKS Part(*.prt;*.sldprt)”选项,先设置好保存路径,然后勾选“外部面”,再点击【保存】;

如何正确的给客户发SOLIDWORKS模型图纸?

如何正确的给客户发SOLIDWORKS模型图纸?

如何正确的给客户发SOLIDWORKS模型图纸?

4、重新打开上步零件模型,模型从外形看完全一致,但再次点击剖面视图按钮,这样客户就无法看到模型的内部细节了,是不是很简单~~

如何正确的给客户发SOLIDWORKS模型图纸?
