SolidWorks工程图如何消除多余的圆角线?

2024年5月8日19:23:05SolidWorks工程图如何消除多余的圆角线?已关闭评论 134

最近有小伙伴提问,他在使用SolidWorks机械制图时,工程图中的圆角产生的切线是不希望画出来的,因为它本身是不可见的,但这里软件自动画出来了,如下,该怎么消除掉这中切边线呢?

SolidWorks工程图如何消除多余的圆角线?

操作步骤

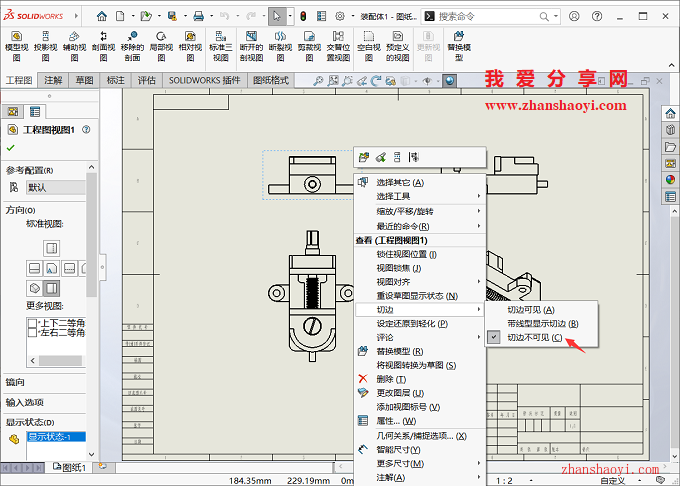

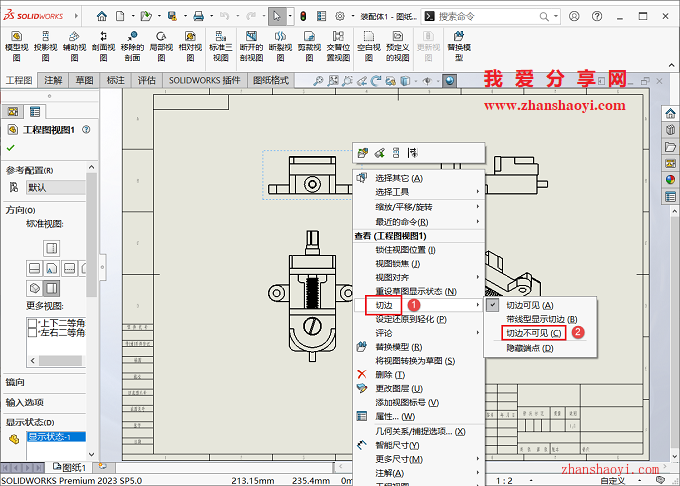

1、先使用Solidworks 2023软件打开如下示例工程图,然后鼠标右击需要修改的视图,在展开的列表中选择【切边】,勾选【切边不可见】;

SolidWorks工程图如何消除多余的圆角线?

SolidWorks工程图如何消除多余的圆角线?

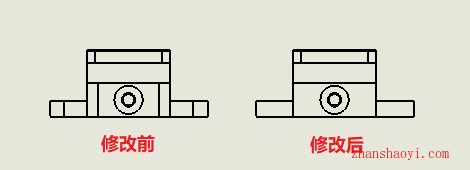

2、对比一下前后的区别,勾选后,之前产生的圆角线已自动消失了,完毕。

SolidWorks工程图如何消除多余的圆角线?
