SolidWorks 2023绘图技巧之怎么实现仅剖切指定零件的效果？

SolidWorks剖面视图功能默认会剖切面所经过的所有零件，如下，然而在一些情况下仅剖切部分零件会更利于模型信息的表达，本期给大家分享一种通过间接的方法来达到剖切指定零件的效果；

操作步骤：

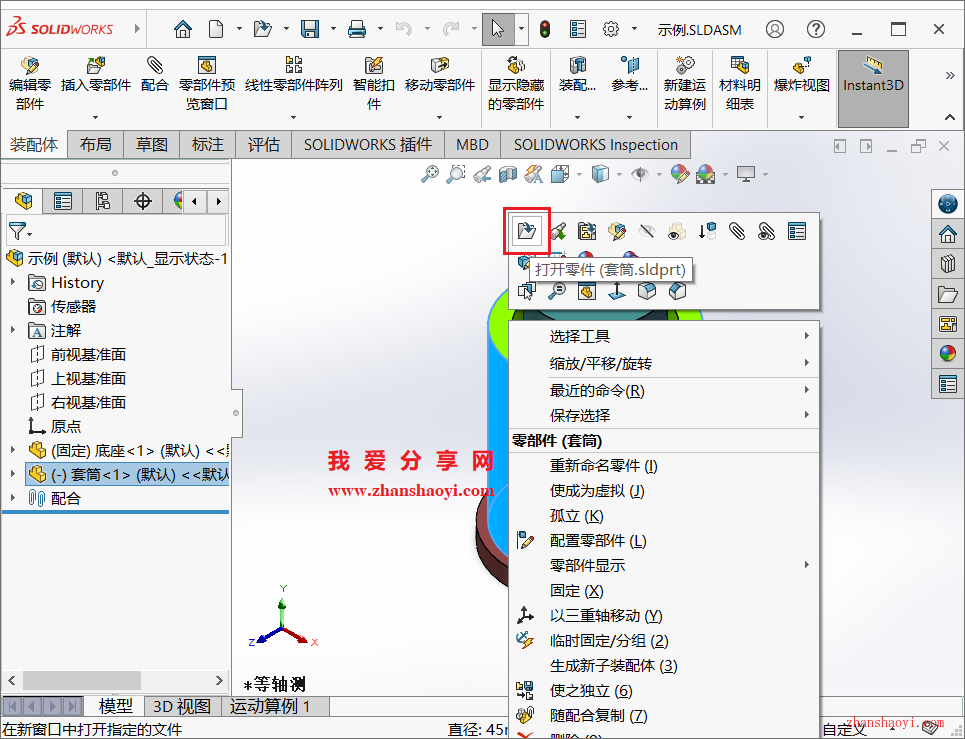

1、先打开SolidWorks 2023软件，然后打开如下示例装配体模型，模型进行上色渲染，选中要剖切的零件并右键单击，在弹出的对话框中点击【打开零件】按钮；

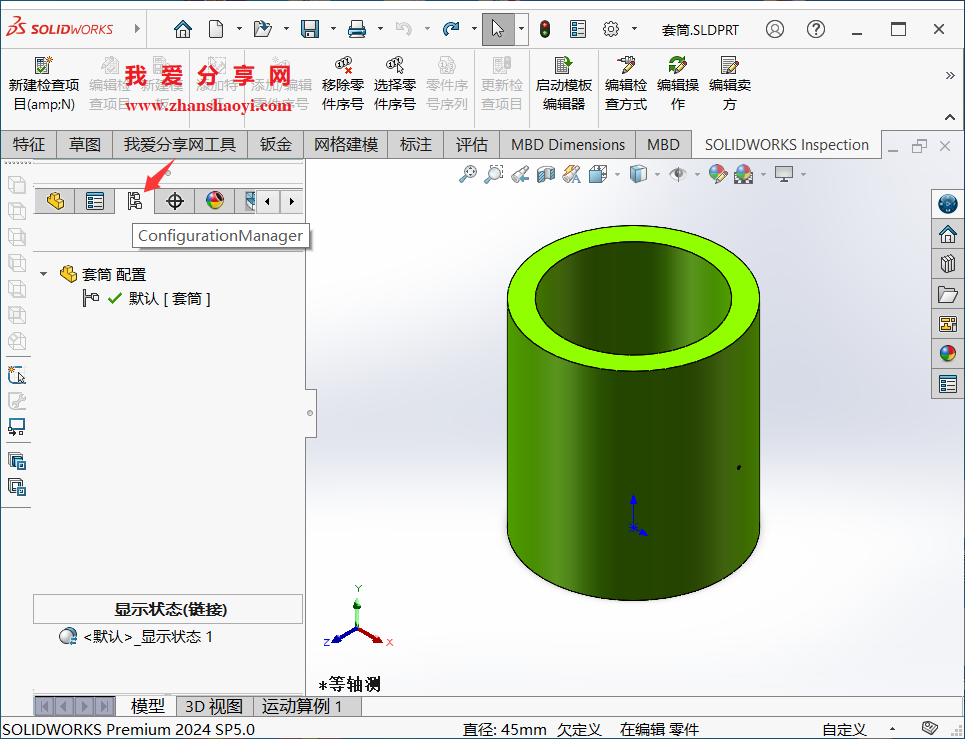

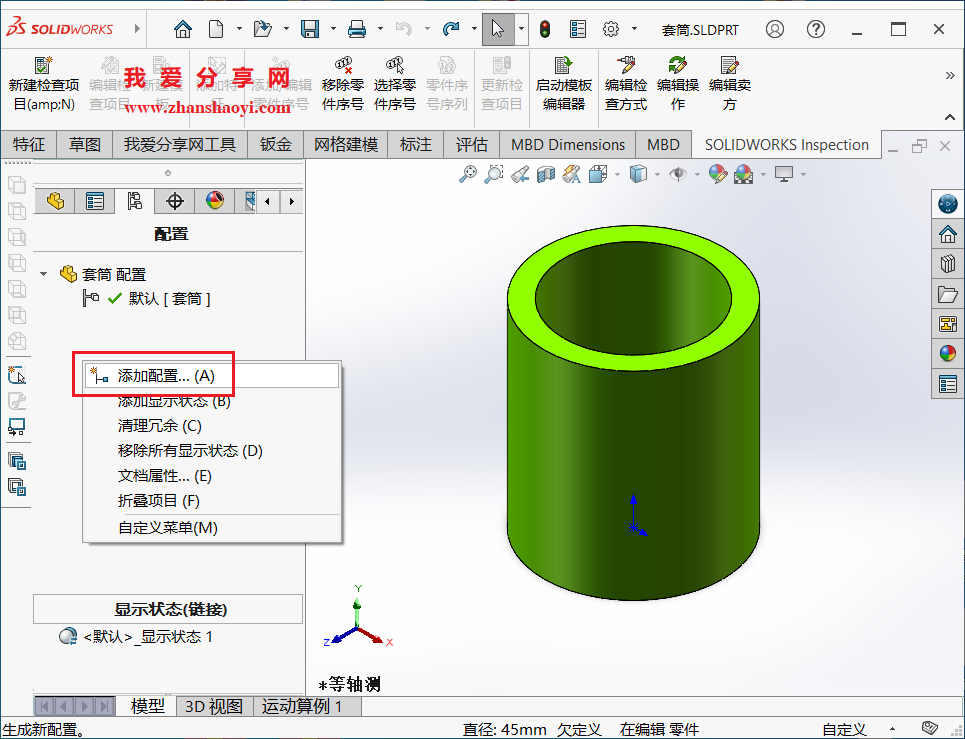

2、打开零件图纸，点击左侧【Configurationmanager】选项卡，然后在配置栏空白的地方鼠标右击选择【添加配置】；

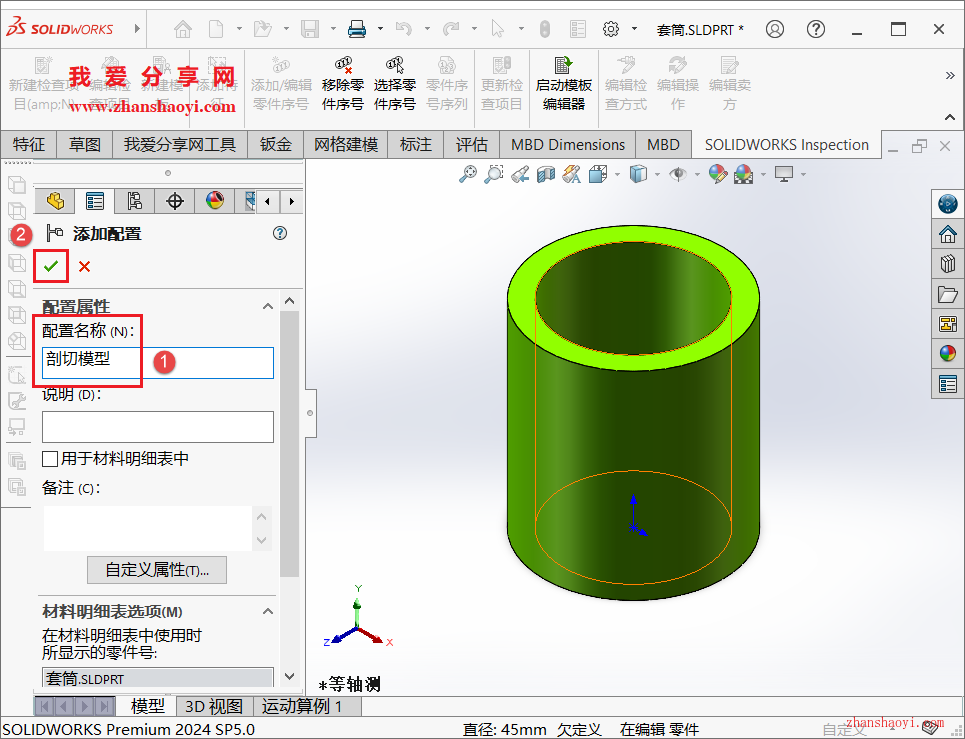

3、输入新配置名称，这里输入：剖切模型，点击【✓】按钮；

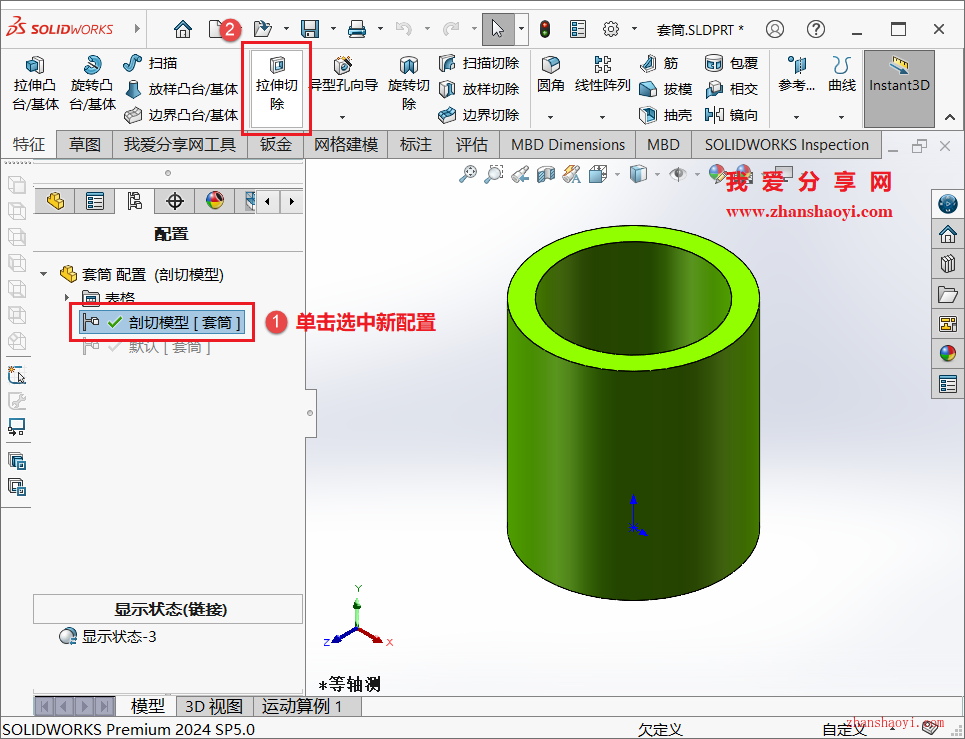

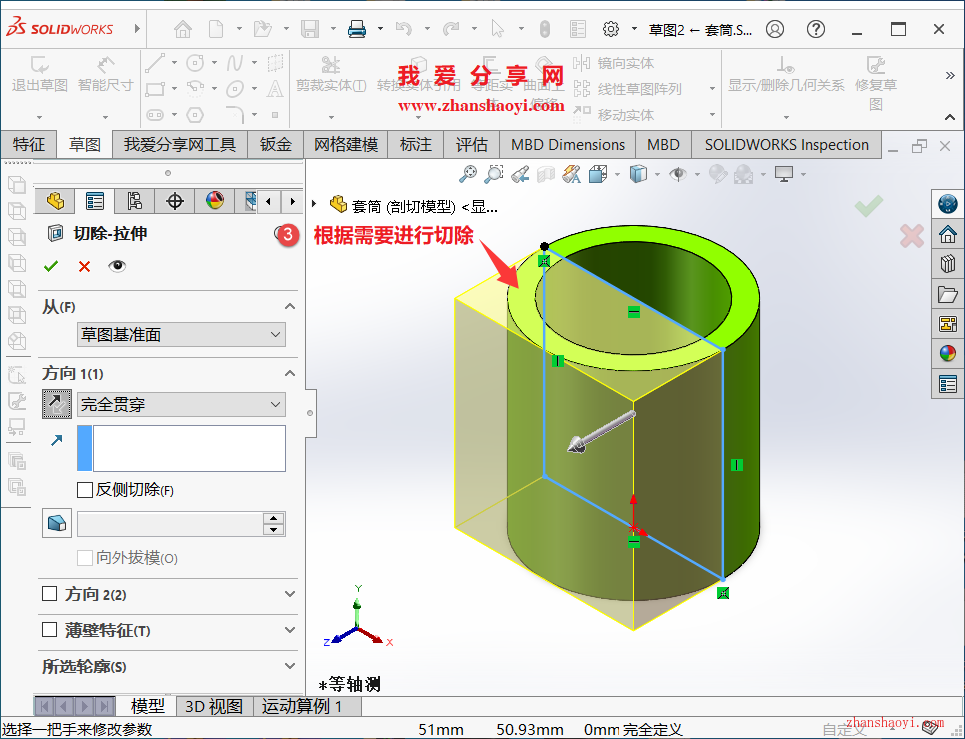

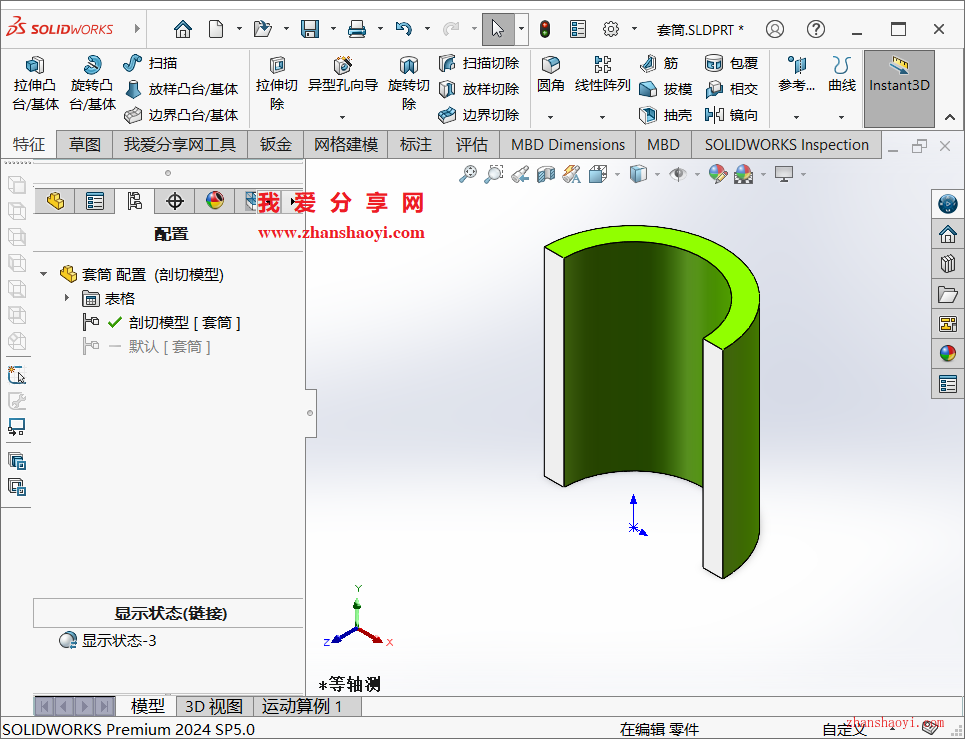

4、先单击选中左侧新配置选项：剖切模型[套筒]，然后进行拉伸切除操作，根据自己的需要来确定切除的形状；

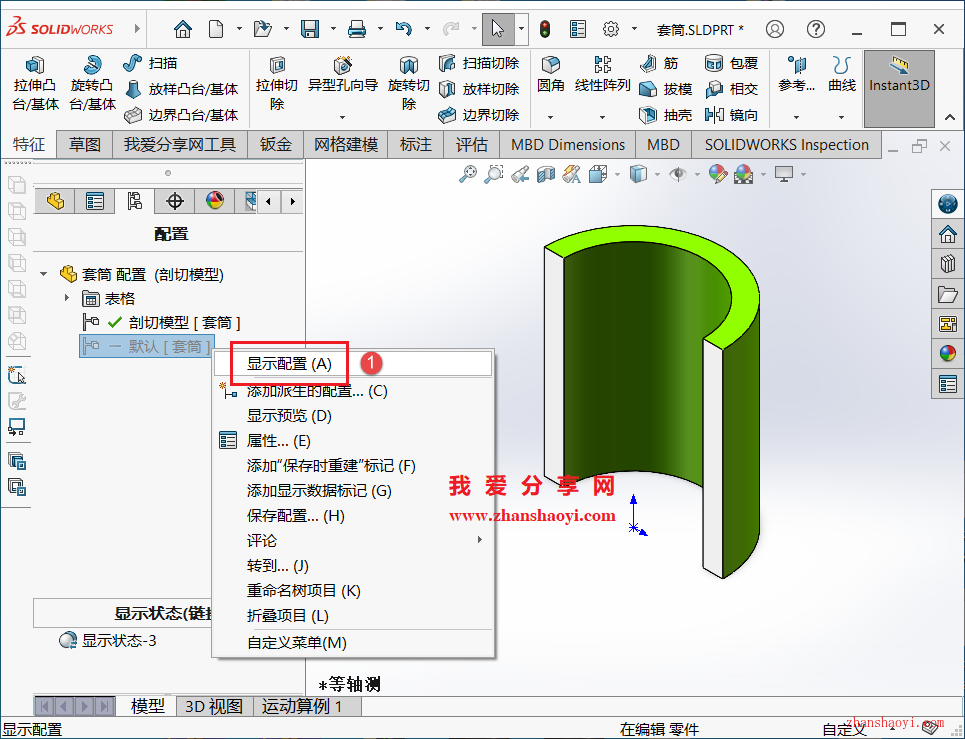

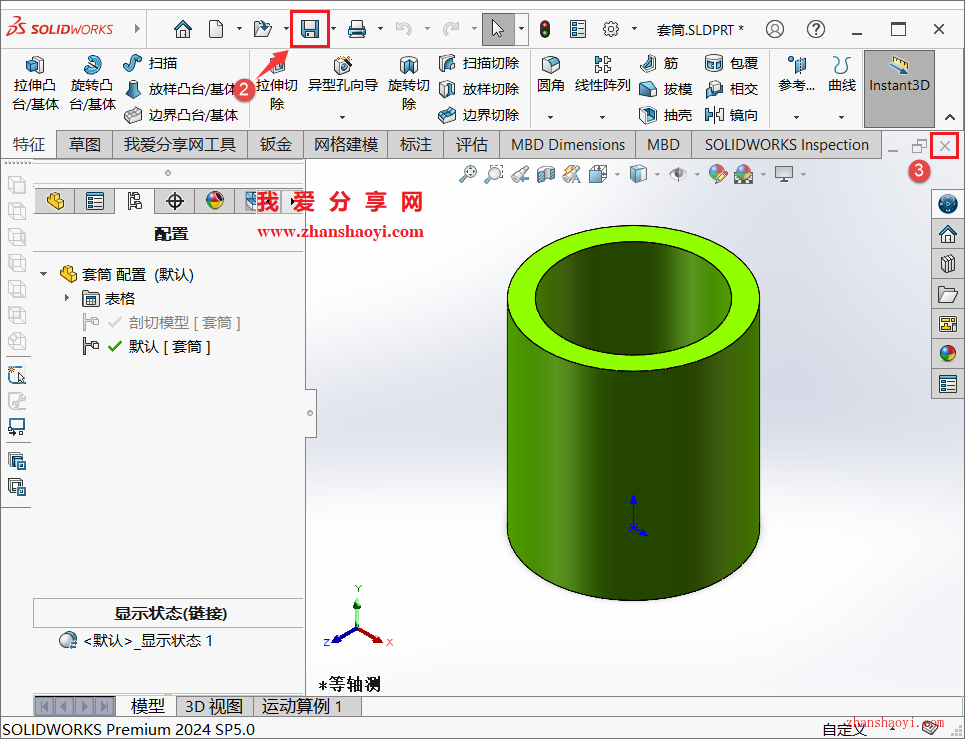

5、鼠标右击「标准模型」选择【显示配置】，模型恢复到标准模型配置的显示后保存刚刚的操作，然后点击【×】按钮关闭零件图纸；

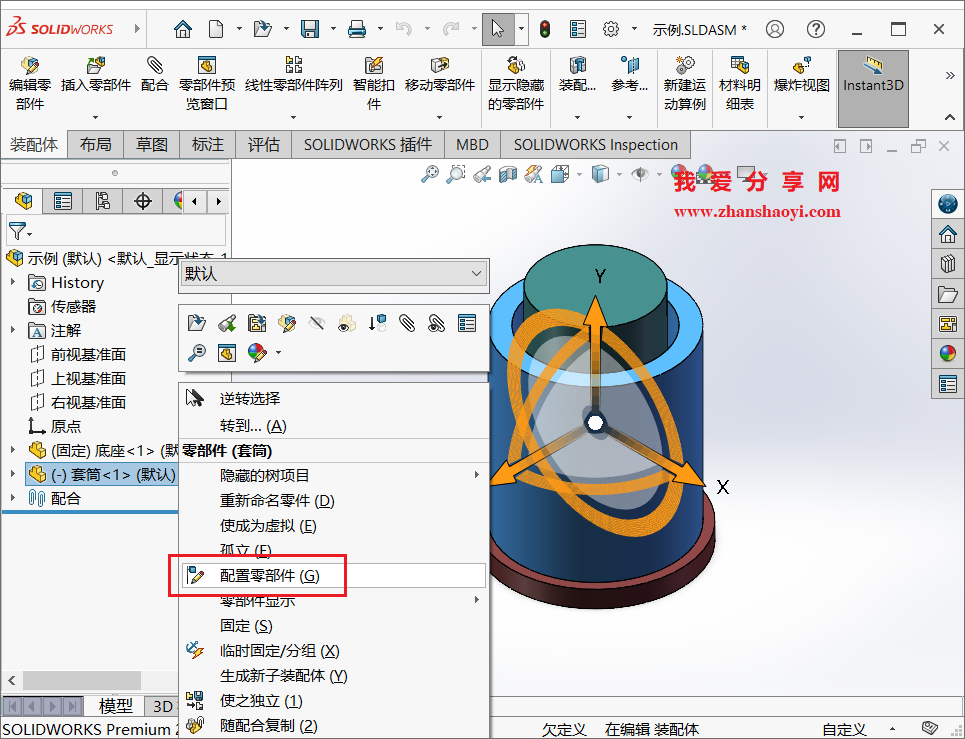

6、返回装配体图纸，选中要剖切的零件（即上步操作的零件）并鼠标右击选择【配置零部件】；

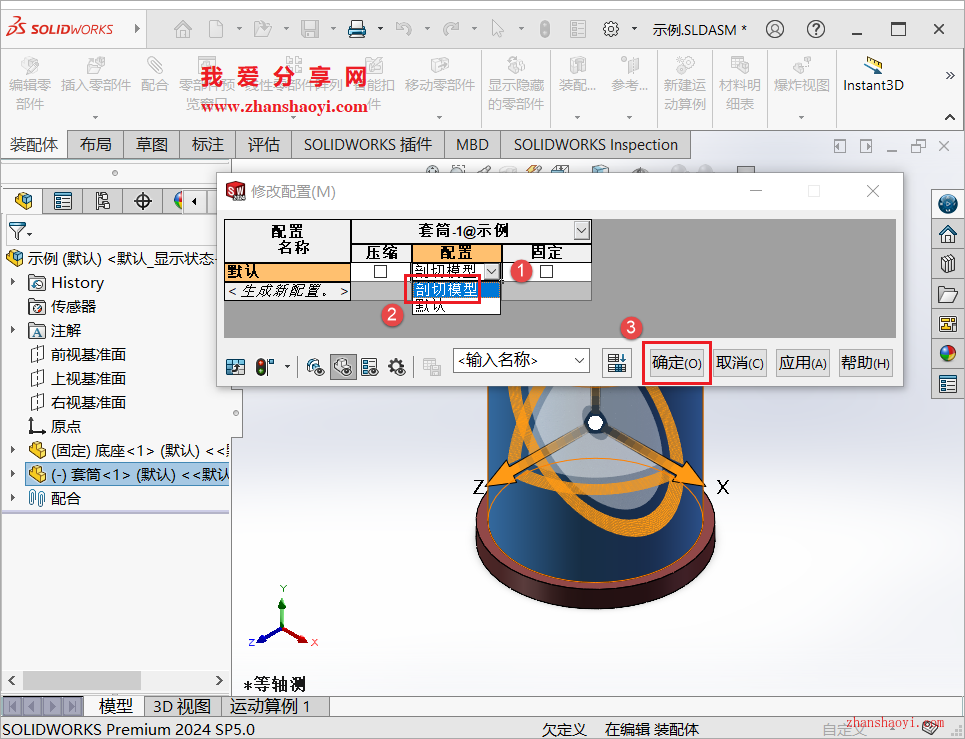

7、打开修改配置对话框，找到「配置」栏，点击【∨】按钮在下列列表中选择【剖切模型】，然后点击【确定】；

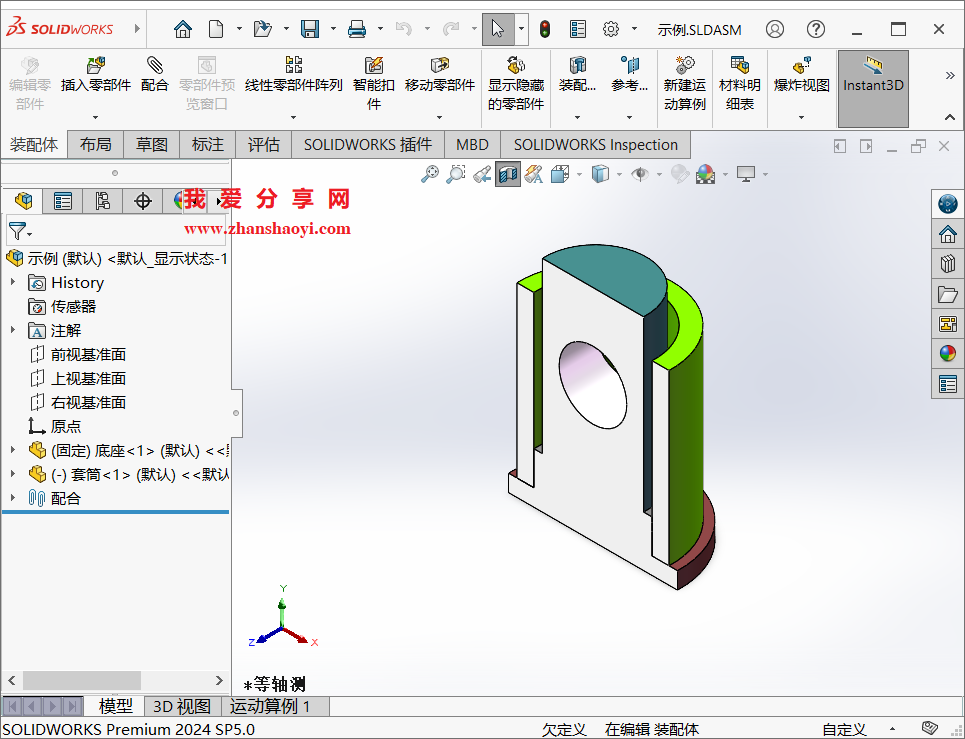

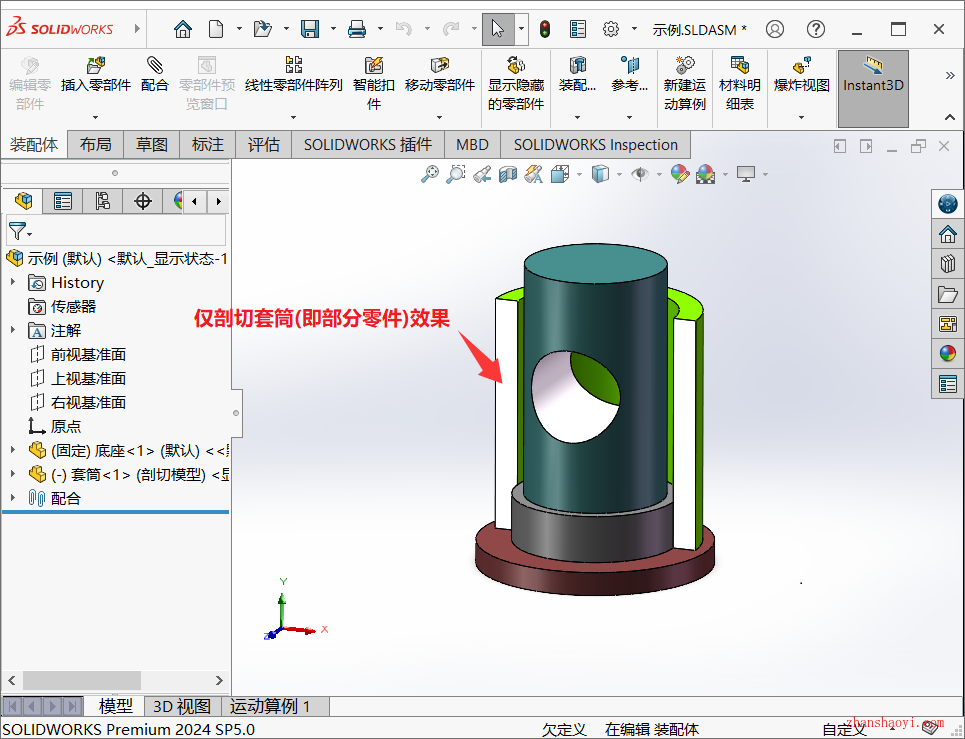

8、如下，装配体显示就达到了我们想要的指定零部件的剖视效果，希望本文分享的内容对你有所帮助~~
