Origin 2022中文版绘制套娃柱形图,大柱套小柱!

2024年6月5日23:35:13Origin 2022中文版绘制套娃柱形图,大柱套小柱!已关闭评论 69

柱形图是科研中常用的图表之一,为了同时展示分数据与总数据之间的趋势分布,我们可以采用大柱形图(总数据)嵌套小柱形图(分数据)的展示方式,使图表更清晰直观,下面给大家分享如何制作套娃式柱形图;

操作步骤

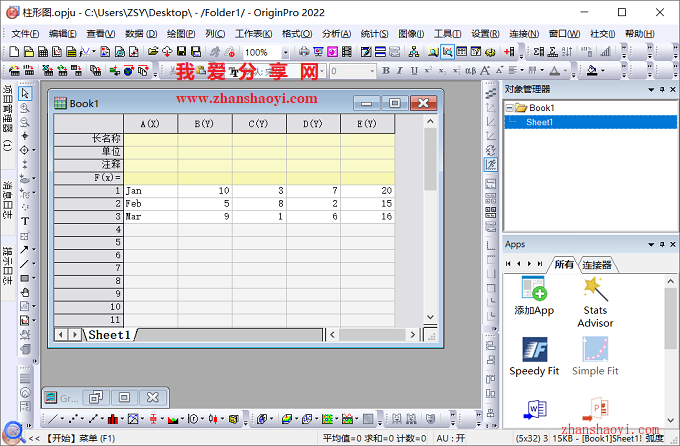

1、先打开Origin 2022软件,然后在Book1中输入如下示例数据,其中在E列是前三列的数据求和;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

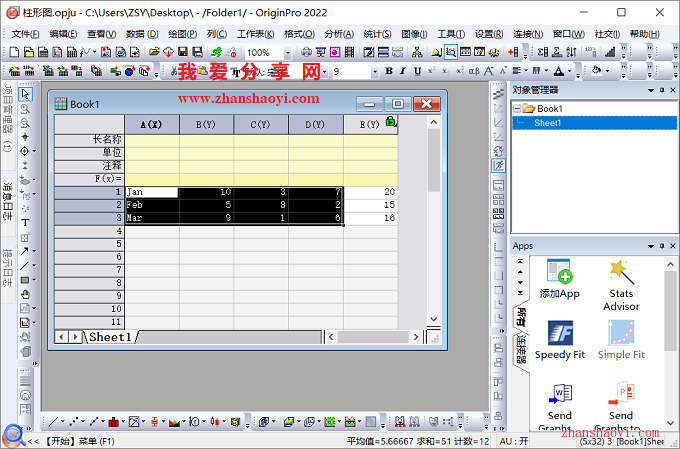

2、选中A-D列的数据;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

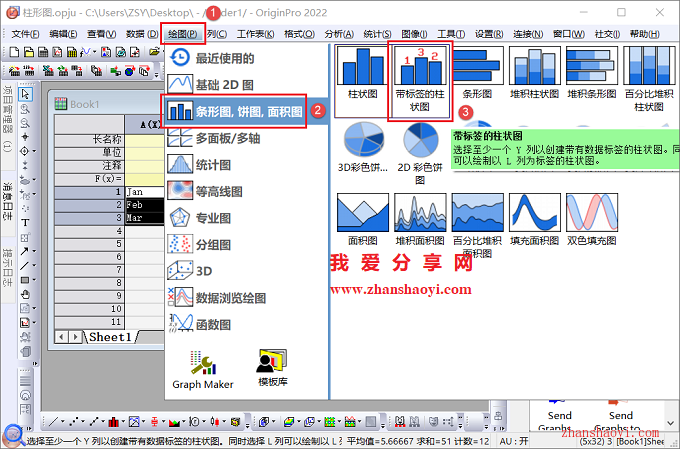

3、点击菜单栏中【绘图】→【条形图,饼图,面积图】→【带标签的柱状图】;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

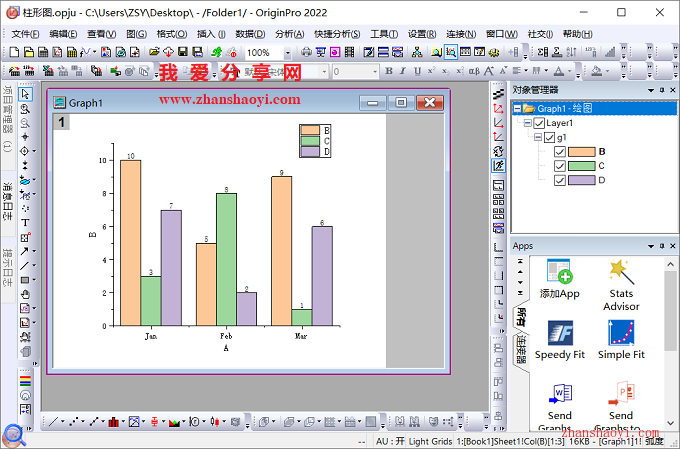

4、默认的柱形图如下:

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

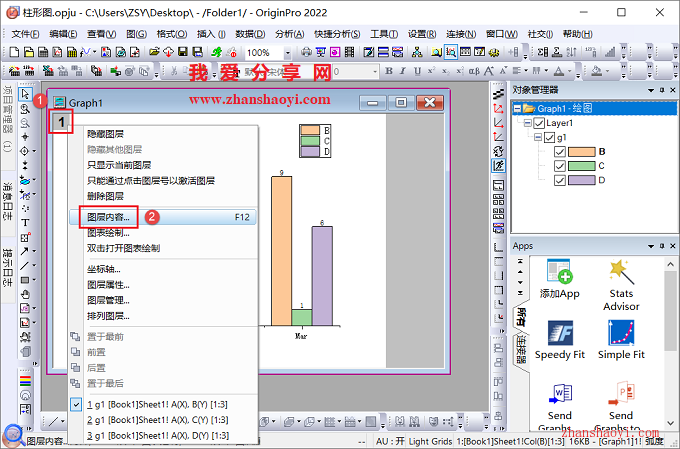

5、鼠标右击图表左上方的数字,然后在列表中选择【图层内容】;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

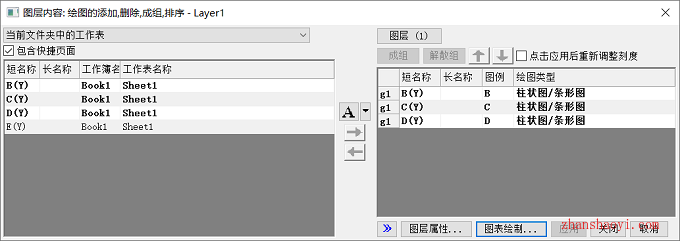

6、先在左侧列表中选中E(Y)项,然后点击【→】按钮将E列数据添加到右侧列表中,再点击【确定】退出;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

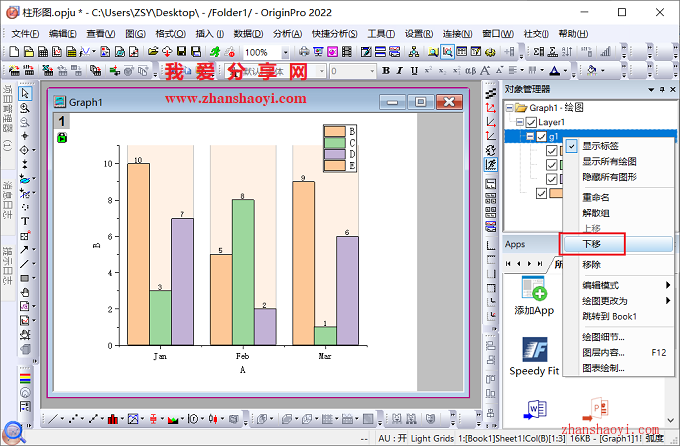

7、返回图表界面,我们找到「对象管理器」,鼠标右击【g1】选择【下移】,将E图层移到到最上方;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

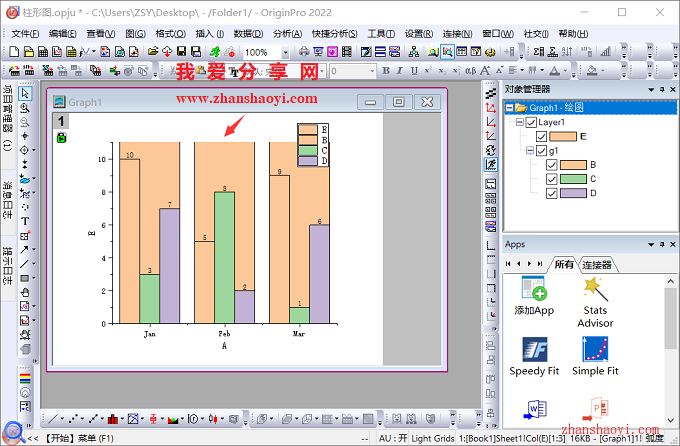

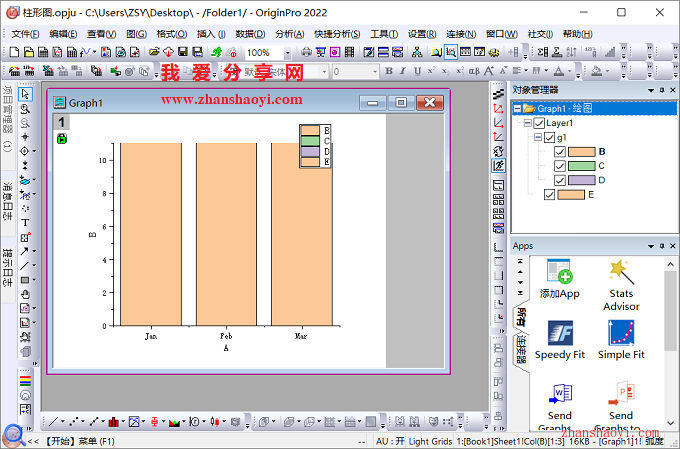

8、完成设置后图形效果如下,双击图表中【宽柱形】设置柱体的颜色;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

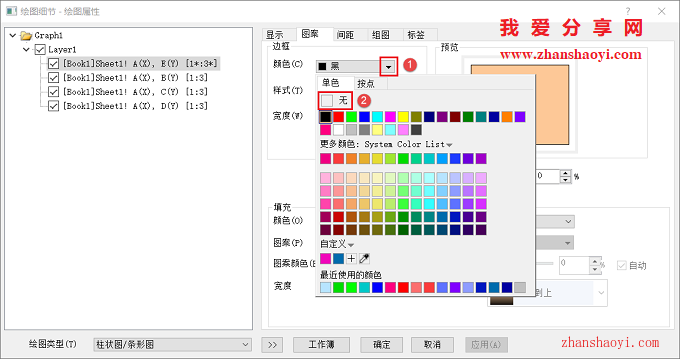

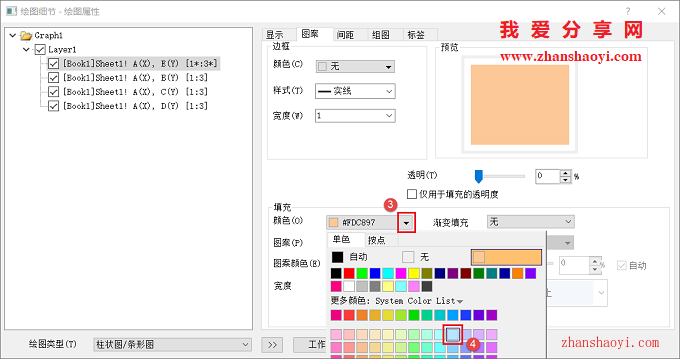

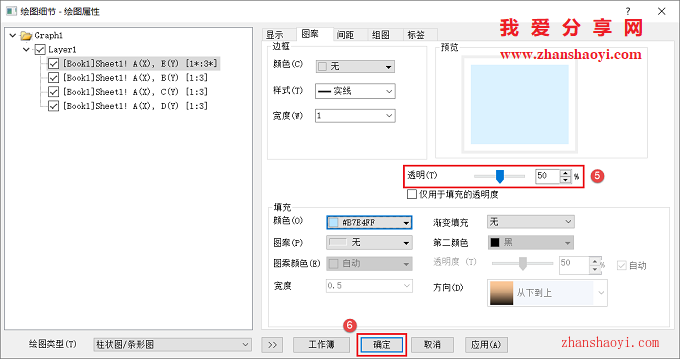

9、先将边框颜色设置为无,再将柱形填充颜色设置为淡蓝色,同时将透明度修改为50%,再点击【确定】退出;

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

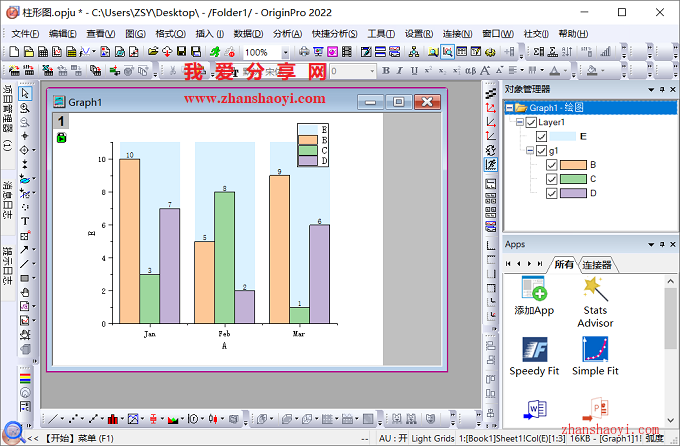

10、完成套娃柱形图绘制,如下:

Origin 2022中文版绘制套娃柱形图,大柱套小柱!

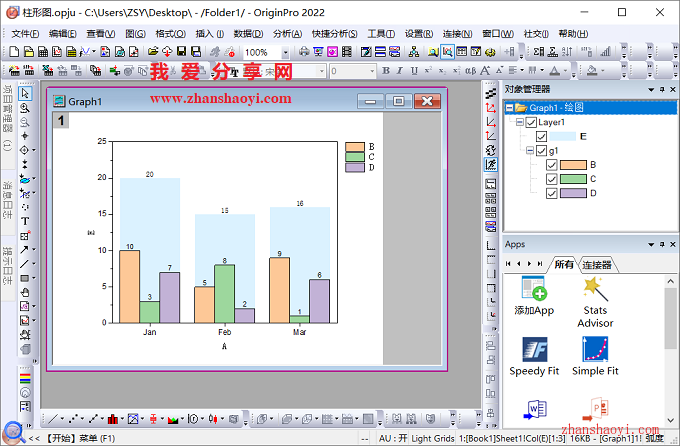

11、最后,修改字体、上/右侧边框显示等进行美化,完成效果如下,有需要的小伙伴赶紧试试吧~

Origin 2022中文版绘制套娃柱形图,大柱套小柱!
