最近有小伙伴提问,他因为图纸的特殊性,他在打印时标准尺寸打印无法满足,那么怎么打印非标准尺寸的图纸呢?

操作步骤

1、先打开AutoCAD 2020软件,进入CAD界面,绘制如下示例图纸,这里图纸大小设置为1500×1000mm,即非标注尺寸图纸;

AutoCAD如何打印自定义的尺寸图纸?

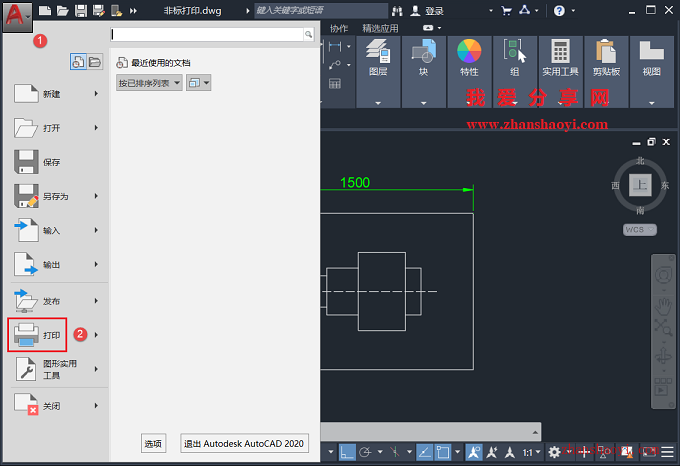

2、点击左上角CAD图标,在下拉展开列表中选择【打印】;

AutoCAD如何打印自定义的尺寸图纸?

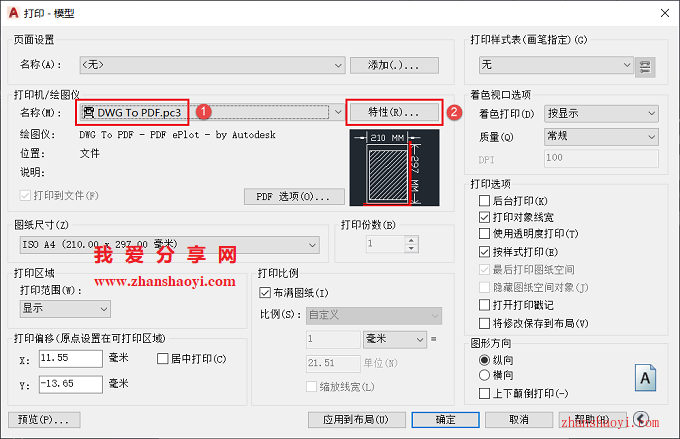

3、打开「打印」对话框,先选择打印机,这里选择DWG to PDF.pc3,然后点击【特性】;

AutoCAD如何打印自定义的尺寸图纸?

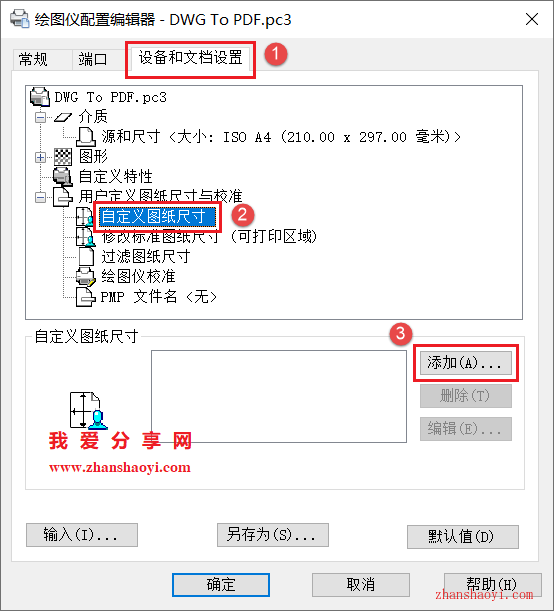

4、先点击【设备和文档设置】选项卡,再点击【自定义图纸尺寸】选项,然后点击【添加】按钮;

AutoCAD如何打印自定义的尺寸图纸?

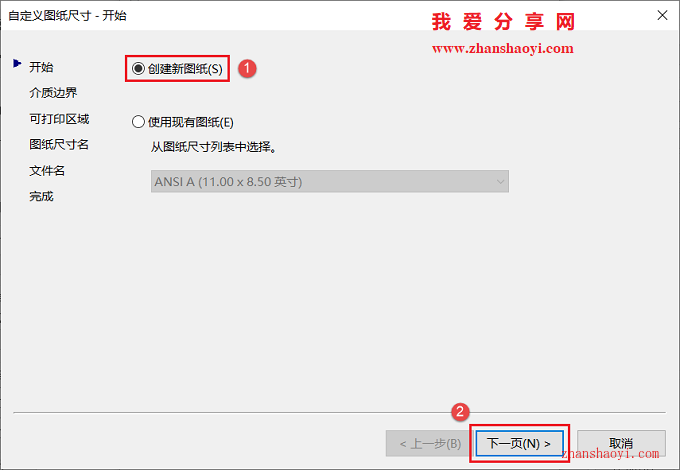

5、先勾选「创建新图纸」,然后点击【下一页】;

AutoCAD如何打印自定义的尺寸图纸?

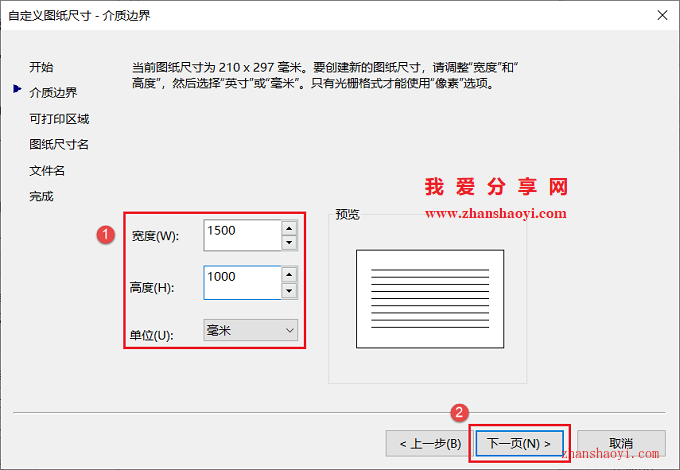

6、可根据实际图纸设置单位,这里设置为毫米,然后输入图纸尺寸宽度和高度,然后点击【下一页】;

AutoCAD如何打印自定义的尺寸图纸?

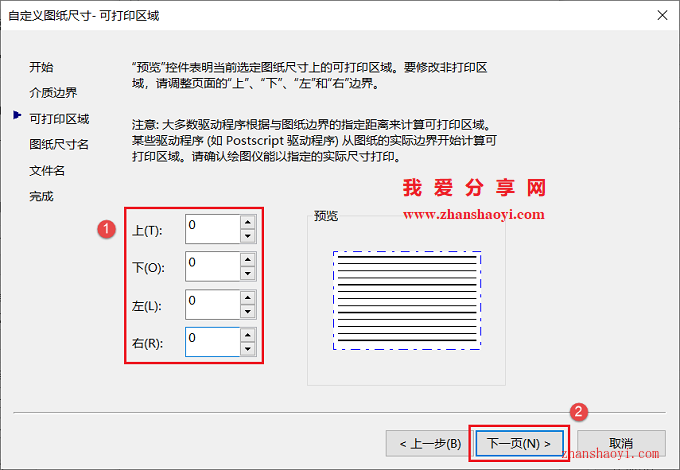

7、设置页边距为0,然后点击【下一页】;

AutoCAD如何打印自定义的尺寸图纸?

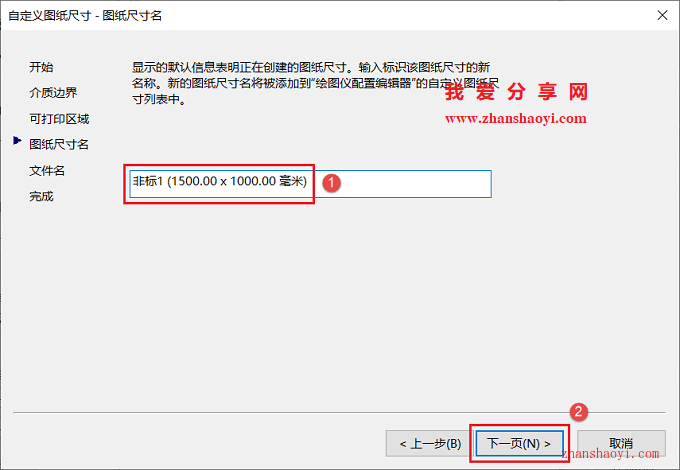

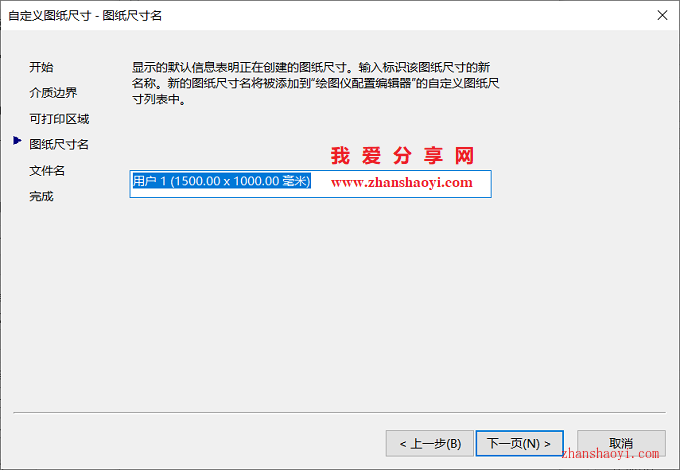

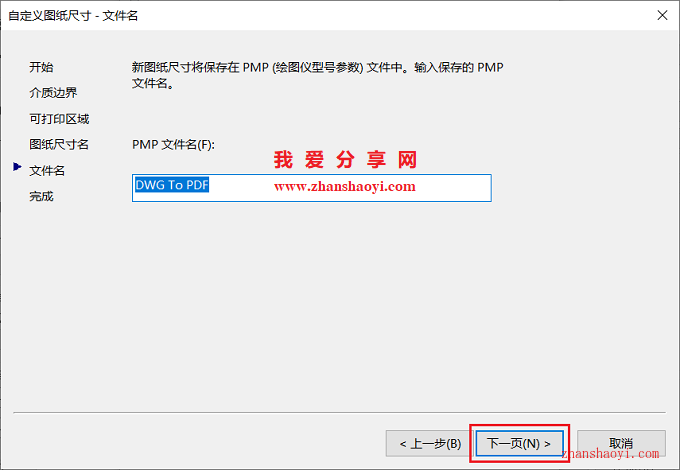

8、先修改「文件名」,然后【下一页】;

AutoCAD如何打印自定义的尺寸图纸?

AutoCAD如何打印自定义的尺寸图纸?

9、点击【下一页】;

AutoCAD如何打印自定义的尺寸图纸?

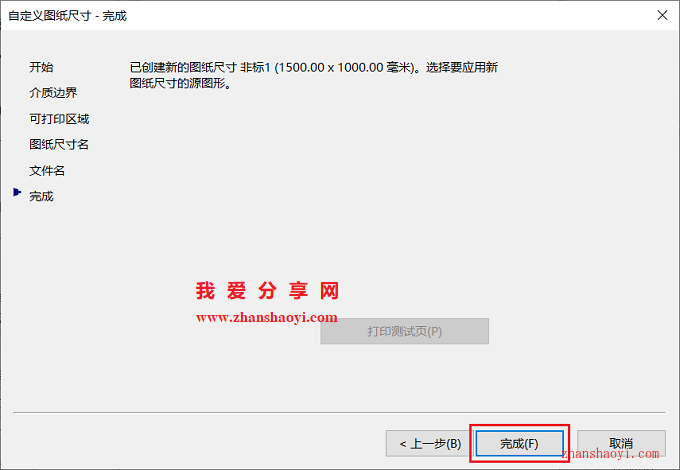

10、点击【完成】;

AutoCAD如何打印自定义的尺寸图纸?

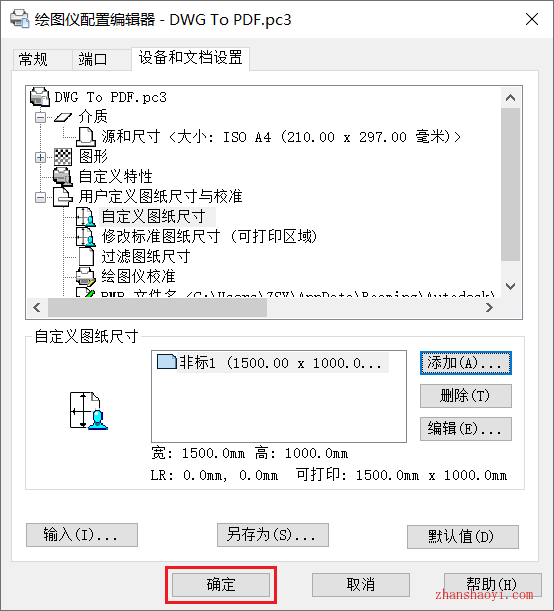

11、点击【确定】;

AutoCAD如何打印自定义的尺寸图纸?

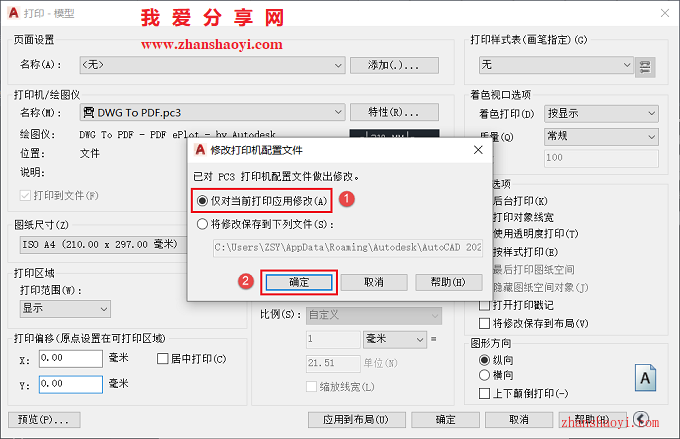

12、这里勾选「仅对当前打印应用修改」,然后点击【确定】,如果用户后续还需要再次或多次使用,则建议勾选第二项保存,避免重复设置;

AutoCAD如何打印自定义的尺寸图纸?

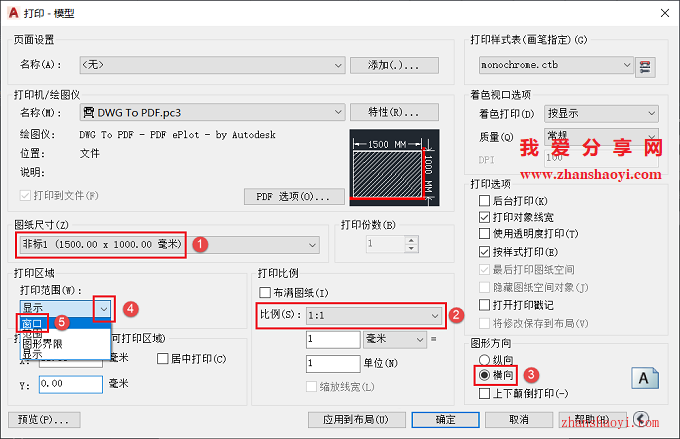

13、先修改图纸尺寸,并将打印比例设置为1:1,打印范围选择【窗口】;

AutoCAD如何打印自定义的尺寸图纸?

14、指定打印窗口,这里选择左上右下两个端点;

AutoCAD如何打印自定义的尺寸图纸?

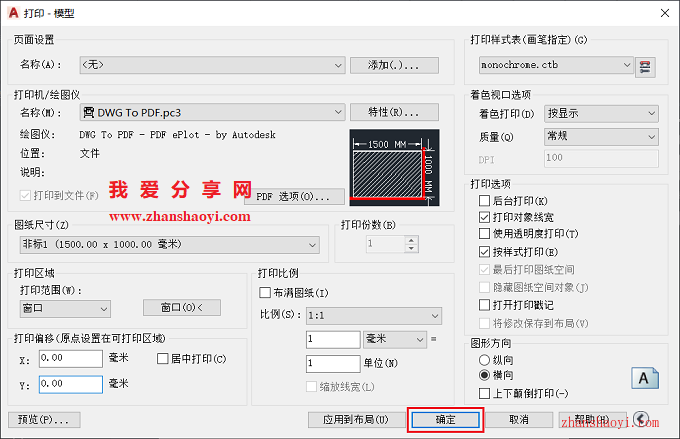

15、点击【确定】;

AutoCAD如何打印自定义的尺寸图纸?

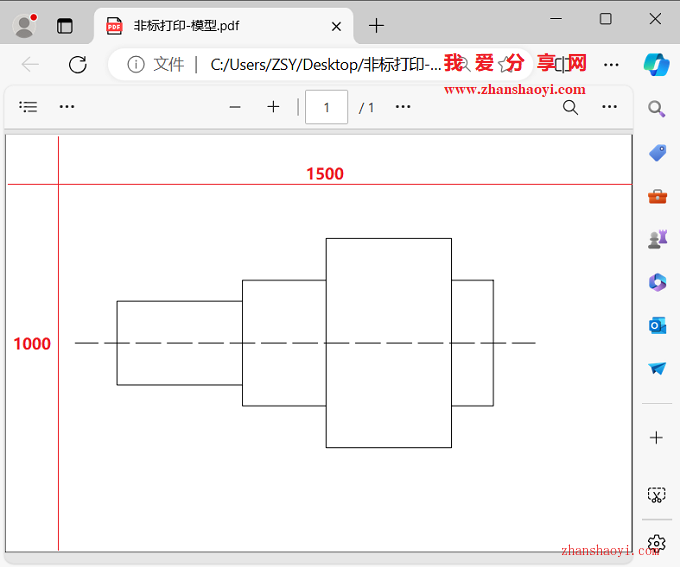

16、完成自定义尺寸图纸打印,打开PDF格式图纸效果如下,希望能够帮助到你~~

AutoCAD如何打印自定义的尺寸图纸?
