Excel 2021绘制多层柱形图,每个月的指标放一层

2024年6月14日23:39:07Excel 2021绘制多层柱形图,每个月的指标放一层已关闭评论 110

前面给大家分享过通过调整主次纵坐标轴的刻度值来实现上下两侧的柱形图,那么如何绘制多层柱形图呢?下面以三层柱形图为例给大家分享多层柱形图的绘制方法;

操作步骤

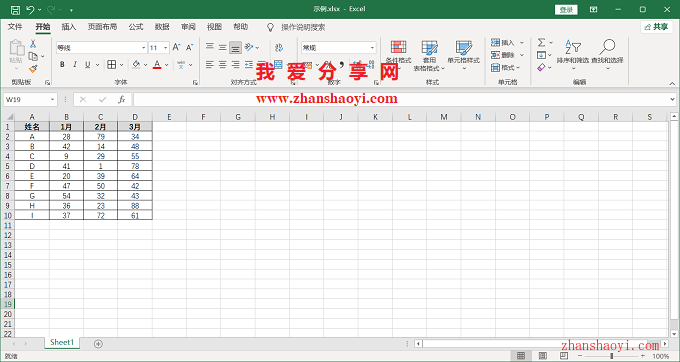

1、打开Excel2021软件,然后在单元格中输入如下示例数据;

Excel 2021绘制多层柱形图,每个月的指标放一层

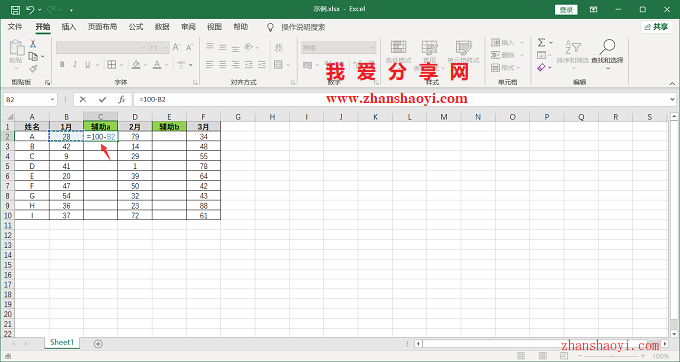

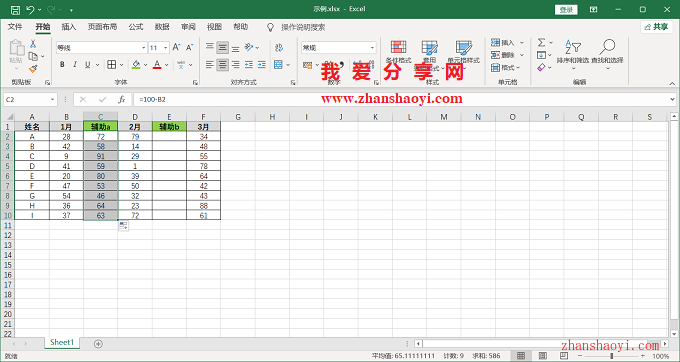

2、第一步,调整数据源,在 1月、2 月和2月、3 月之间各插入一个辅助列,然后在C2单元格输入公式:=100-B2,然后按Enter键,再拖动C2单元格右下角【■】填充C2:C10单元格;

温馨提示:这里的100 是大于 B 列中的最大数字的一个任意数,这个数的作用主要是为了设置每一层的高度,所以这个数不适宜过大或过小。

Excel 2021绘制多层柱形图,每个月的指标放一层

Excel 2021绘制多层柱形图,每个月的指标放一层

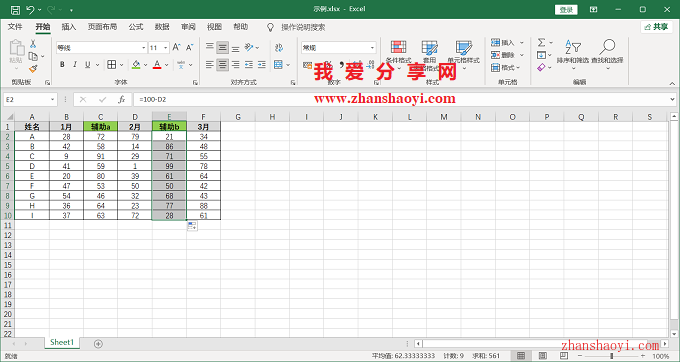

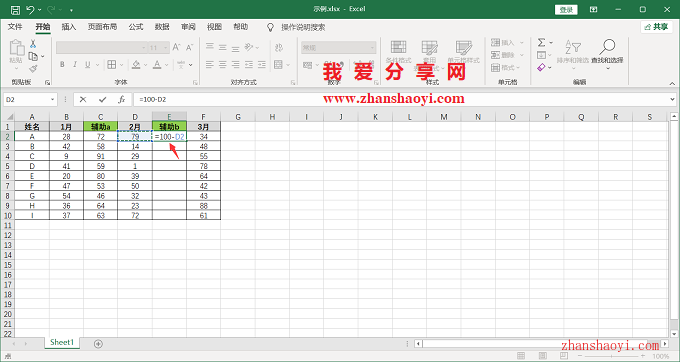

3、继续在E2单元格输入公式:=100-D2,然后按Enter键,再拖动E2单元格右下角【■】填充E2:E10单元格;

Excel 2021绘制多层柱形图,每个月的指标放一层

Excel 2021绘制多层柱形图,每个月的指标放一层

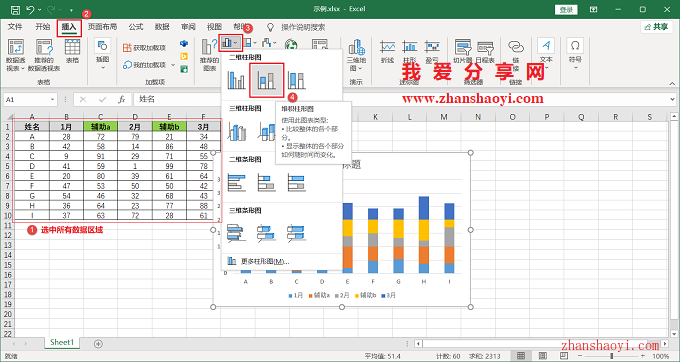

4、第二步,插入堆积柱形图,选中所有数据,点击菜单栏中【插入】,点击【柱形图】按钮在展开的列表中选择【堆积柱形图】;

Excel 2021绘制多层柱形图,每个月的指标放一层

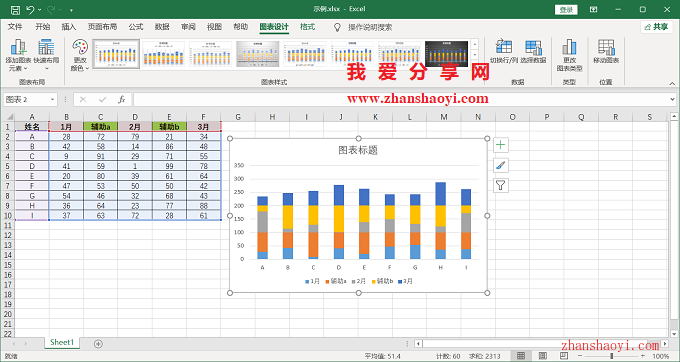

5、插入后默认的堆积柱形图如下:

Excel 2021绘制多层柱形图,每个月的指标放一层

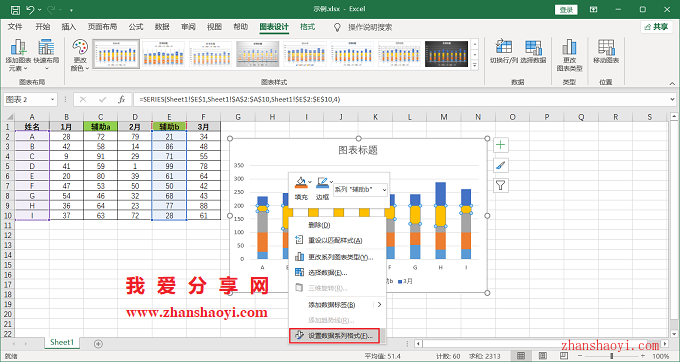

6、第三步,取消辅助列柱形图的填充颜色,选中辅助列b柱形图,即下图橙黄色柱形图,鼠标右击选择【设置数据系列格式】;

Excel 2021绘制多层柱形图,每个月的指标放一层

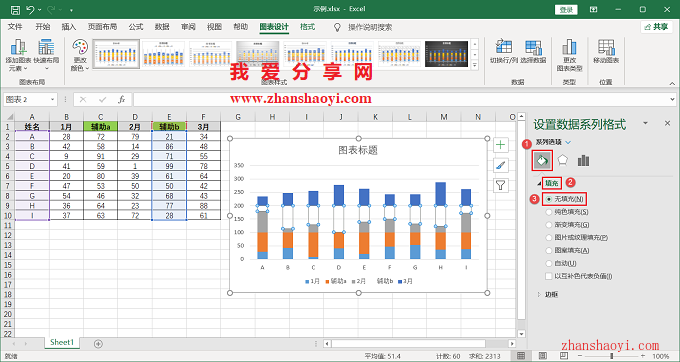

7、勾选【无填充】;

Excel 2021绘制多层柱形图,每个月的指标放一层

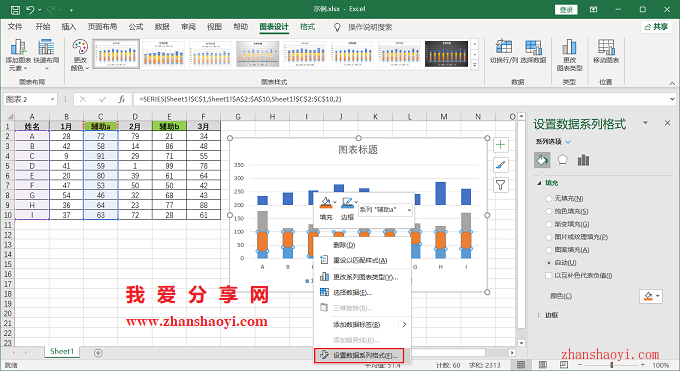

8、选中辅助列a柱形图,即下图橙红色柱形图,鼠标右击选择【设置数据系列格式】;

Excel 2021绘制多层柱形图,每个月的指标放一层

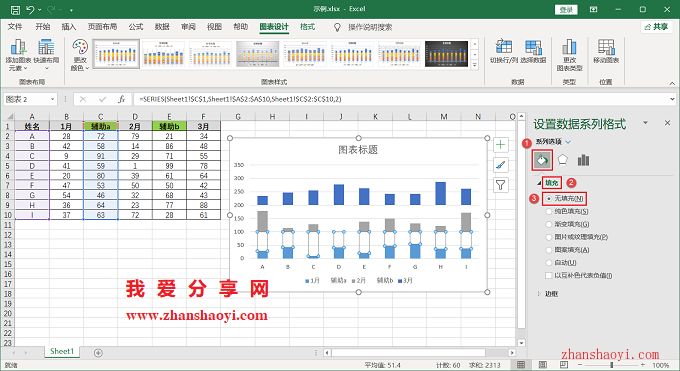

9、勾选【无填充】;

Excel 2021绘制多层柱形图,每个月的指标放一层

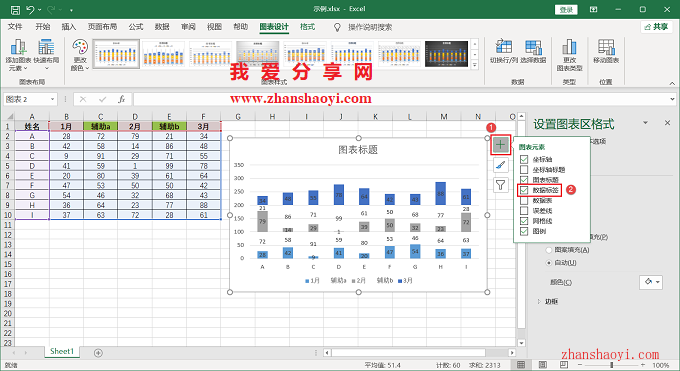

10、第四步,添加数据标签,点击图表右上角【+】按钮,然后勾选【数据标签】;

Excel 2021绘制多层柱形图,每个月的指标放一层

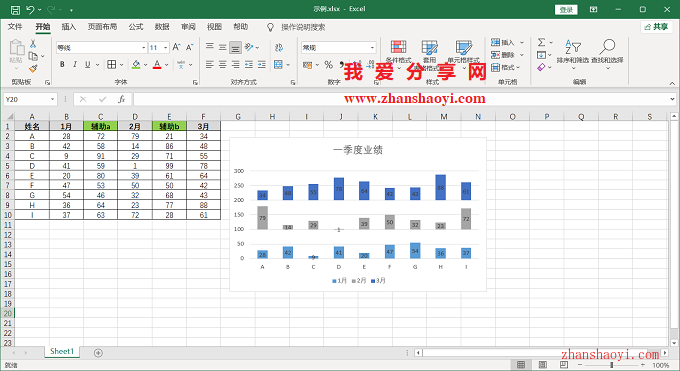

11、最后,删除辅助列的数据标签、图例,并修改标题,完成三层柱形图的效果如下,有需要的小伙伴赶紧试试~~

Excel 2021绘制多层柱形图,每个月的指标放一层

温馨提示:Excel多层柱形图的实现可参考上述三层柱形图的绘制方法。
