AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?

2024年9月18日22:02:54AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?已关闭评论 75

在CAD绘图中大家都知道不同的行业有些设置是不一样的,比如标注,在机械中标注中尺寸线上使用箭头指向尺寸界线,但是在建筑制图中一般用斜的短线(建筑标记)来指向尺寸界线,那么要用短线标注应该怎么设置呢?

操作步骤

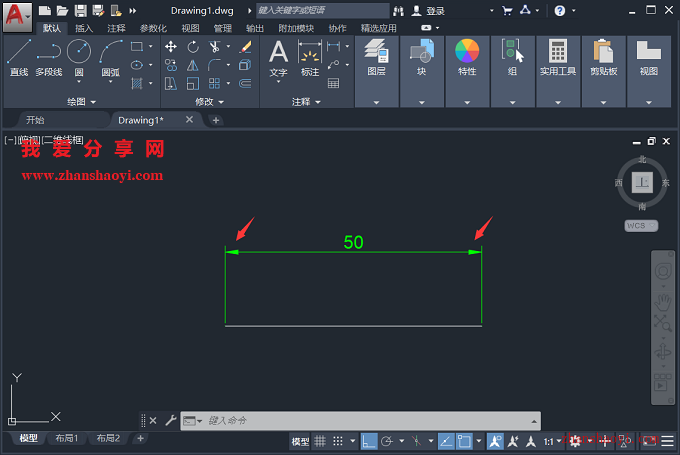

1、先打开AutoCAD 2020软件,进入CAD绘图界面,然后绘制如下示例图形,默认使用箭头指向尺寸界线;

AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?

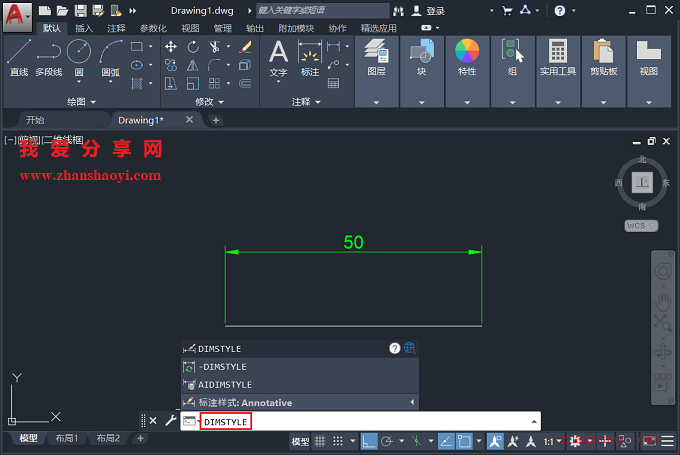

2、在命令栏中输入:DIMSTYLE,然后按Enter键继续;

AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?

3、打开「标注样式管理器」窗口,点击【修改】按钮;

AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?

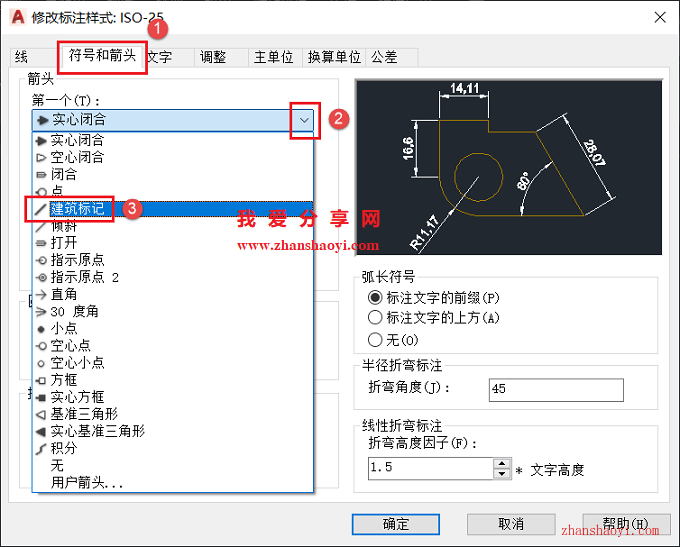

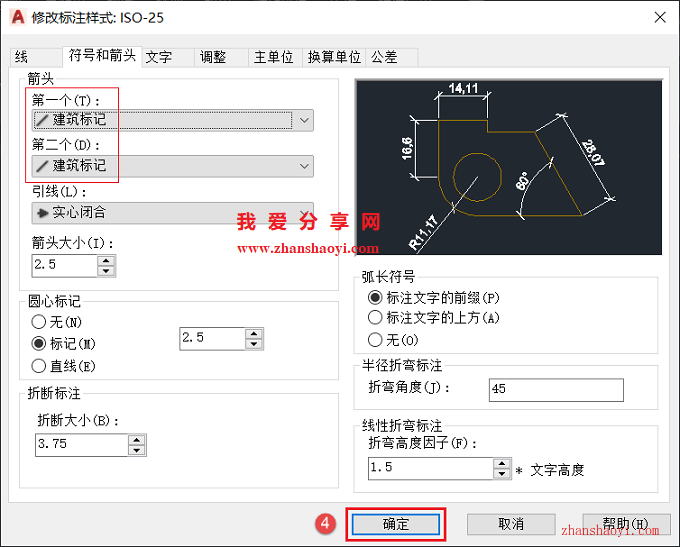

4、切换至【符号和箭头】选项卡,将“箭头”切换为【建筑标记】,完成其它设置,单击【确定】按钮退出;

AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?

AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?

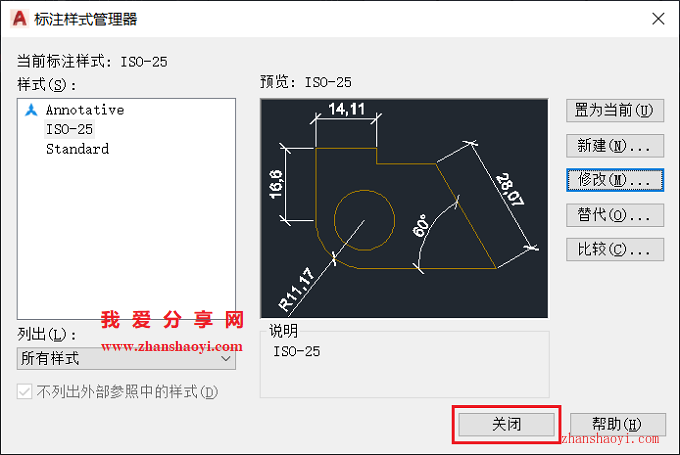

5、点击【关闭】关闭窗口;

AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?

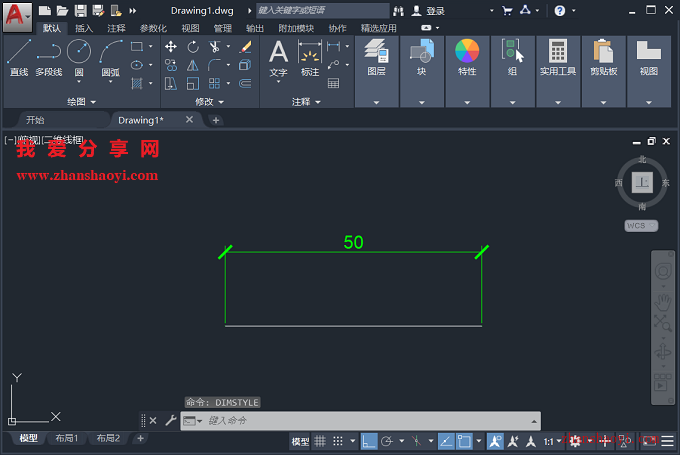

6、返回CAD界面,指向尺寸界线箭头已自动更新为斜的短线,有需要的小伙伴赶紧试试~~

AutoCAD中标注怎么用斜的短线(建筑标记)代替箭头?
