气泡图是散点图的变体,散点图显示的是两组数据之间的关系,而气泡图则可以显示三组数据之间的关系气泡图中沿横坐标轴(x轴)方向显示一组数据,沿纵坐标轴(y轴)方向显示第二组数据,而第三组数据则用气泡的大小来显示;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

操作步骤

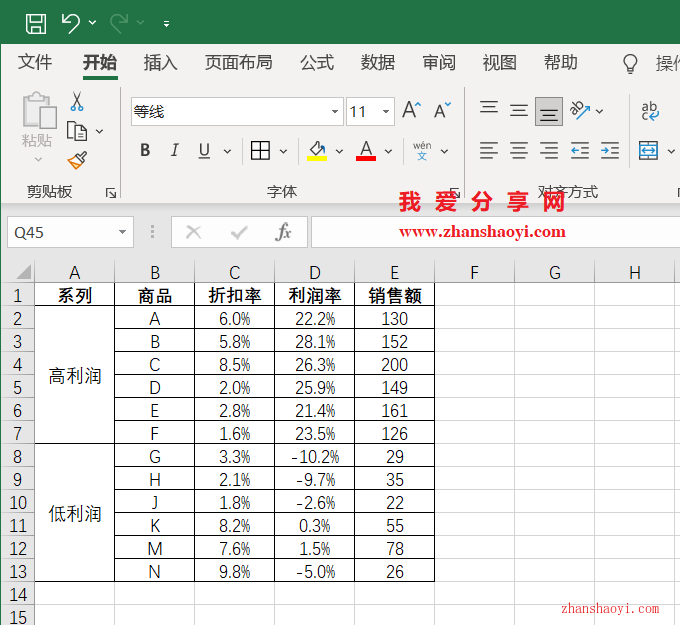

1、先打开Excel 2021软件,然后在单元格中输入如下示例数据,通过新建多个系列,这样同一系列就可以显示为相同颜色的气泡图,且支持批量修改;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

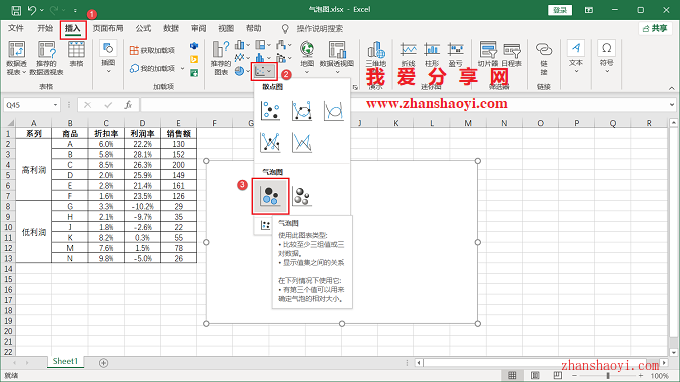

2、不选择任何数据,插入一个空白的气泡图;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

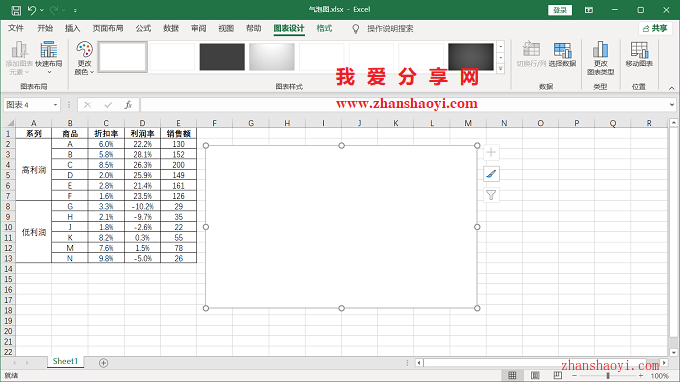

3、默认插入的空白气泡图如下:

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

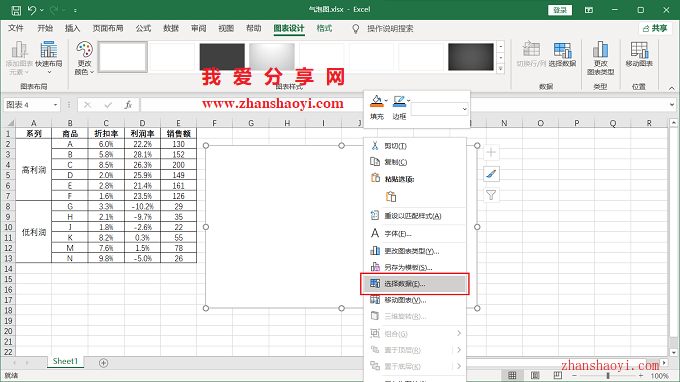

4、第一步,制作气泡图,在图表空白处右击选择【选择数据】;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

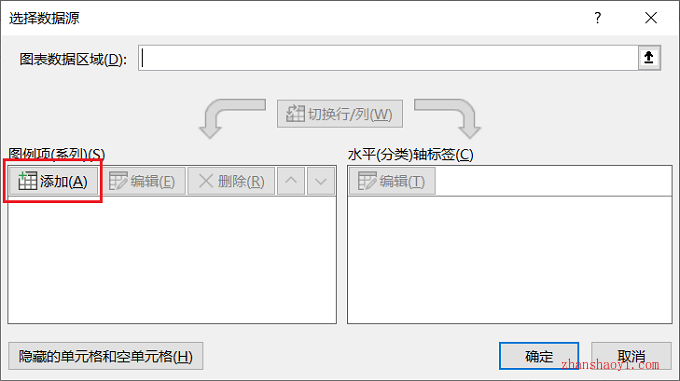

5、打开「选择数据源」窗口,点击【添加】按钮;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

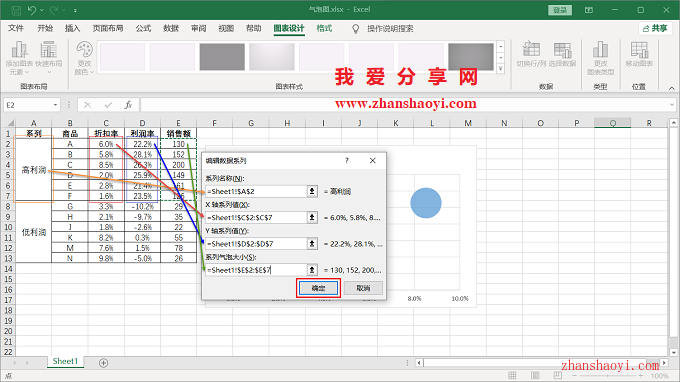

6、添加新系列:高利润,框选对应的数据源,然后点击【确定】;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

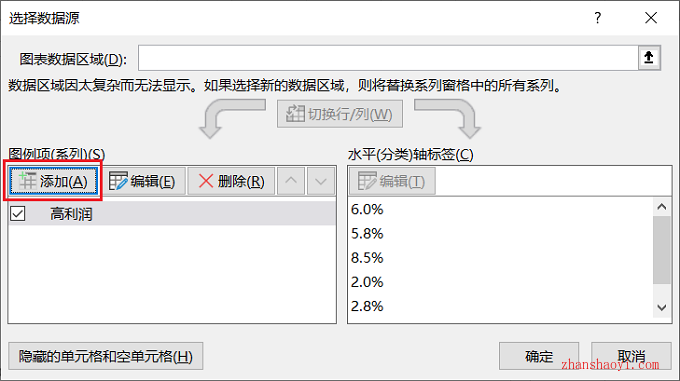

7、返回「选择数据源」窗口,继续点击【添加】按钮添加新数据源;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

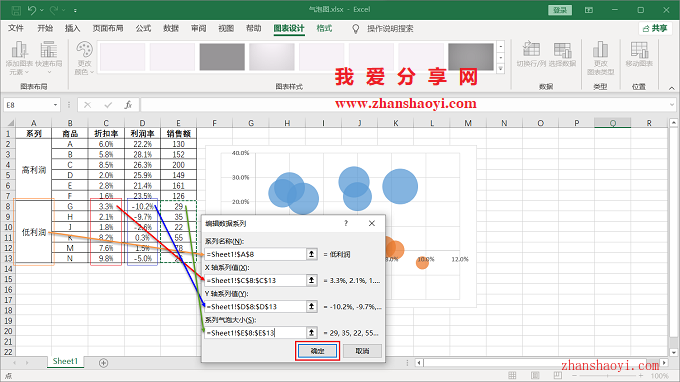

8、继续添加新系列:低利润,框选对应的数据源,然后点击【确定】;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

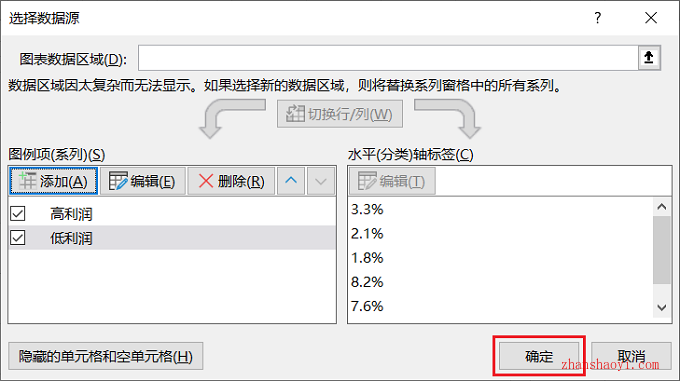

9、点击【确定】;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

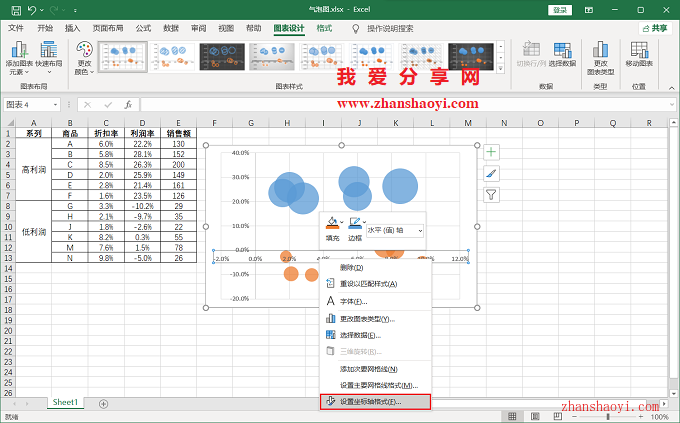

10、第二步,调整坐标轴交叉位置,鼠标右击横坐标轴选择【设置坐标轴格式】

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

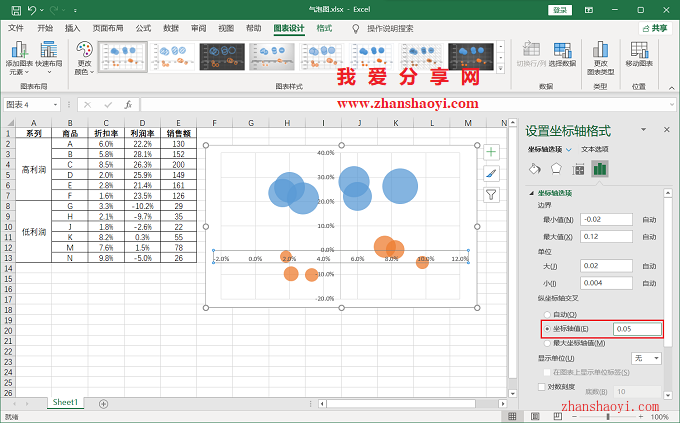

11、勾选【坐标轴值】,这里输入0.05(即5%),一般输入每个指标的均值;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

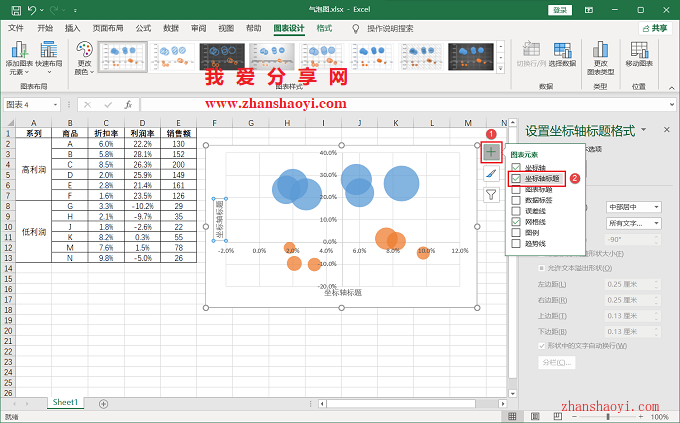

12、第三步,添加轴标签及轴箭头,点击图表右上角【+】按钮,勾选【坐标轴标题】出现横纵坐标轴标题,并修改其中文字;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

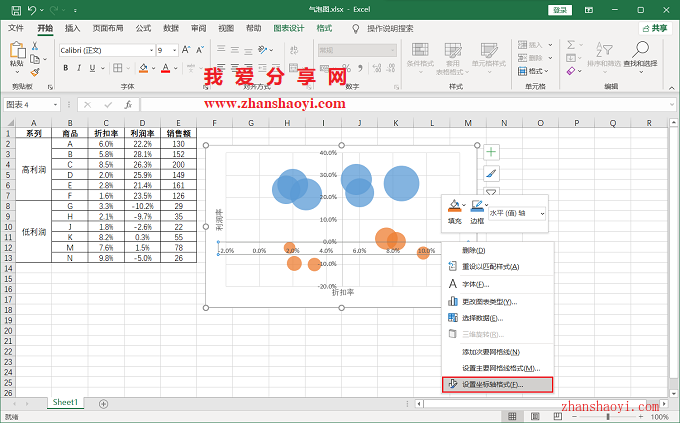

13、鼠标右击横坐标轴选择【设置坐标轴格式】;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

14、将结尾箭头类型修改为实心箭头添加轴顶部箭头;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

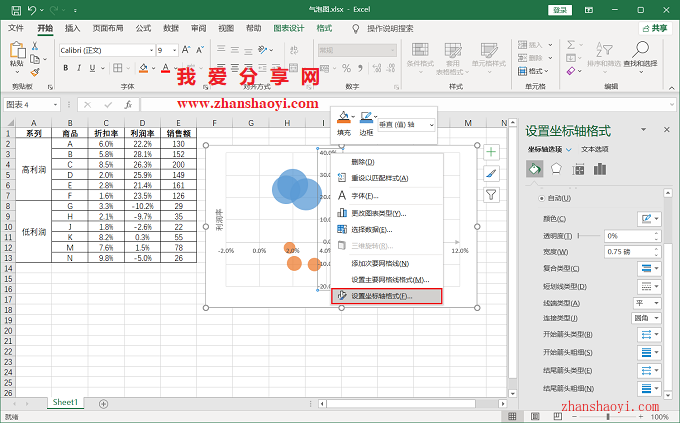

15、鼠标右击纵坐标轴选择【设置坐标轴格式】;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

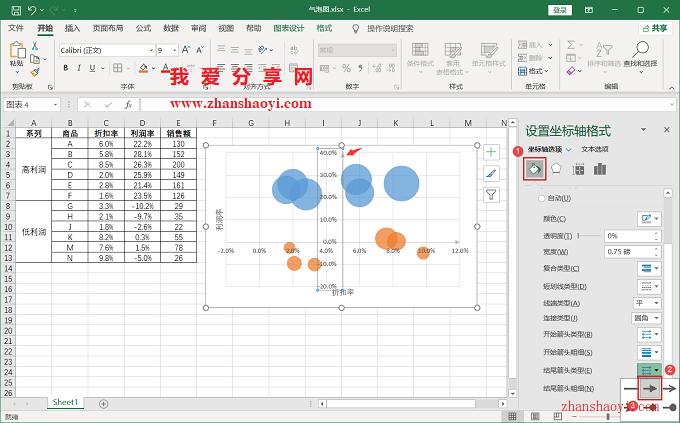

16、将结尾箭头类型修改为实心箭头添加轴顶部箭头;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

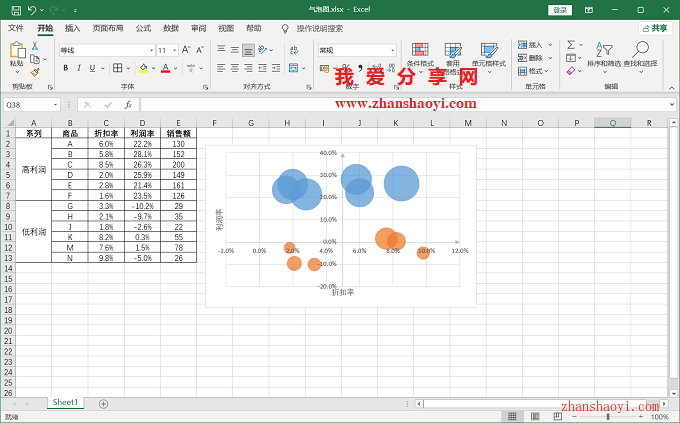

17、完成气泡图效果如下:

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

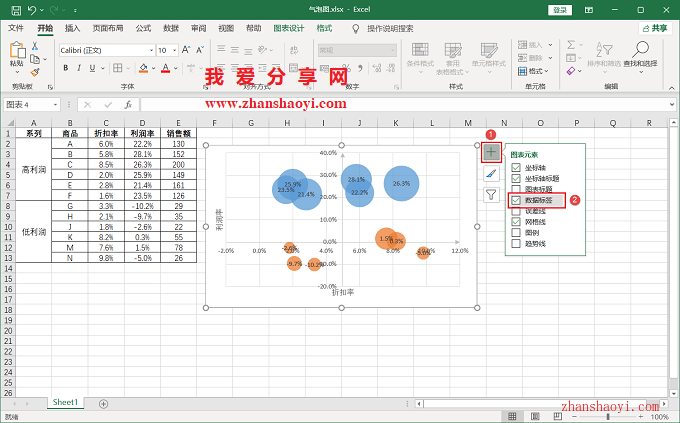

18、第四步,添加类别名称,点击图表右上角【+】按钮,勾选【数据标签】

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

19、鼠标右击上一步生成的数据标签选择【设置数据标签格式】;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

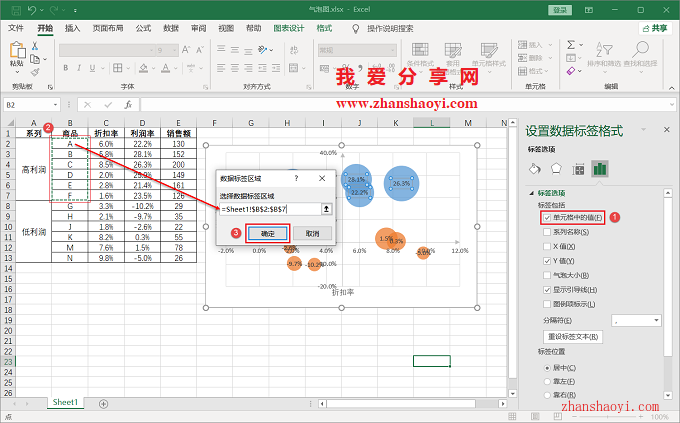

20、利用【单元格中的值】功能,框选类别名称添加气泡的类别名称;

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!

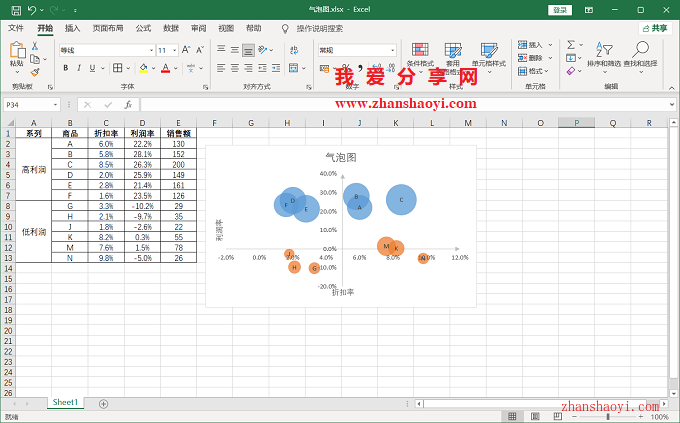

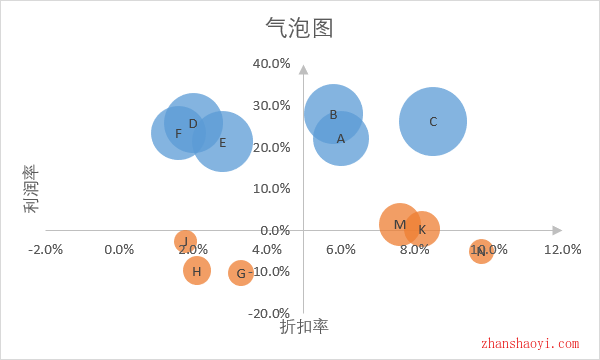

21、最后,添加删除网格线、添加图表标题等,完成气泡图效果如下:

Excel 2021中如何绘制多色气泡图,展示三个数据变量之间的关系!
