Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

2024年10月31日20:49:43Origin 2024图表中如何添加水平或竖直参照线突出重点数据?已关闭评论 217

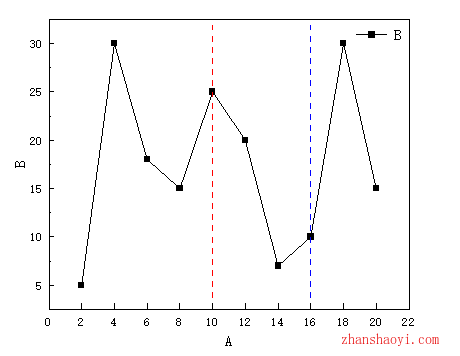

有时在绘制点线图时,我们想重点突出某些数据,这时借助Origin中的「参照线」可以轻松解决这个难题,如下:

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

操作步骤

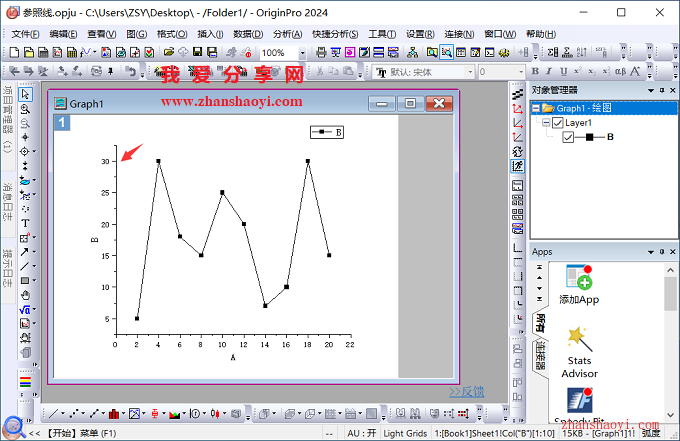

1、先打开Origin 2024软件,然后绘制如下示例点线图,双击左侧纵轴标轴;

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

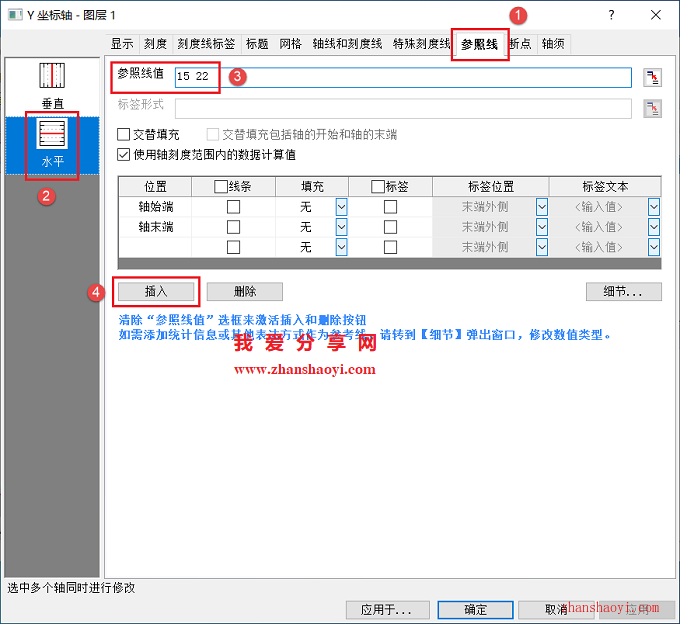

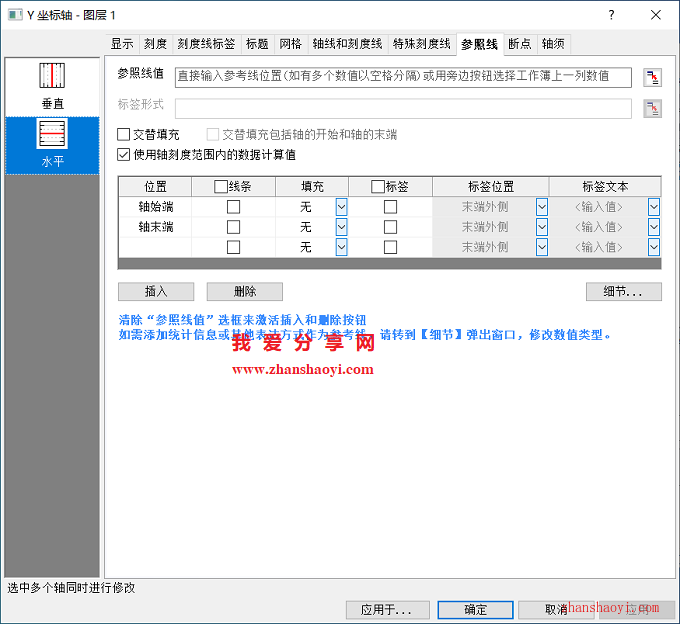

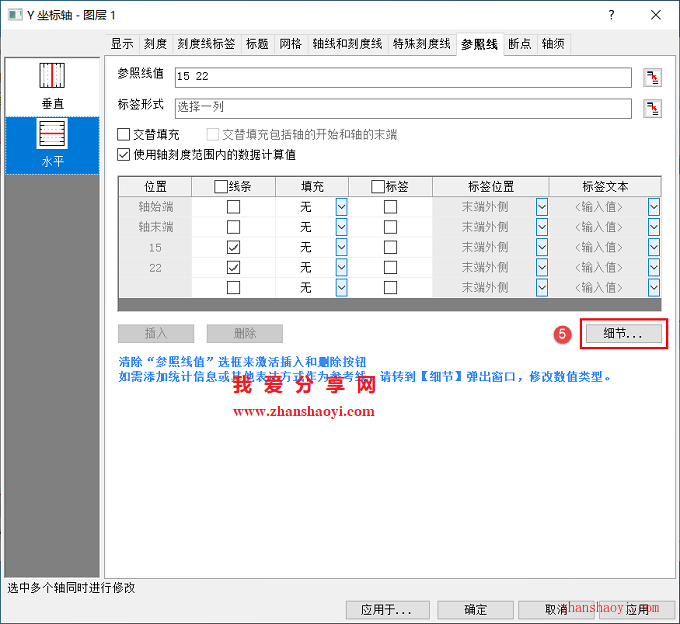

2、打开「Y坐标轴-图层1」窗口,先点击【参照线】选项卡,再点击左侧【水平】,在参照数值处输入需要插入参照线的坐标轴,点击【插入】按钮,点击细节,设置参照线样式;

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

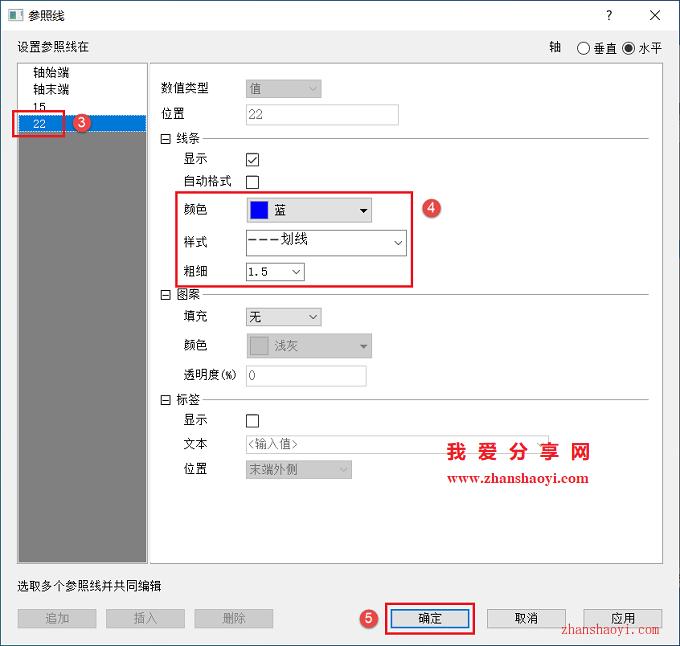

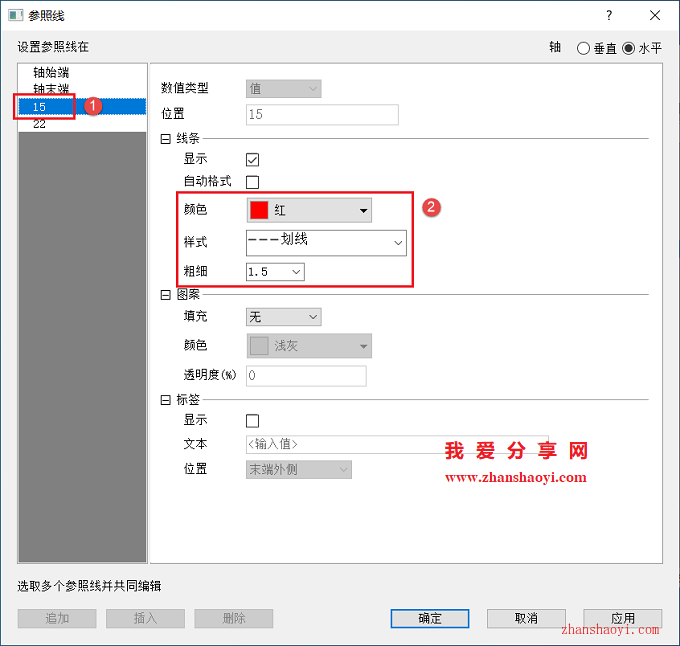

3、打开「参照线」窗口,可更改参照线条颜色、样式,使线条更突出,建议将参照线粗细值设置为与图形线条相同的,使线条美观,设置好后,点击【确定】;

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

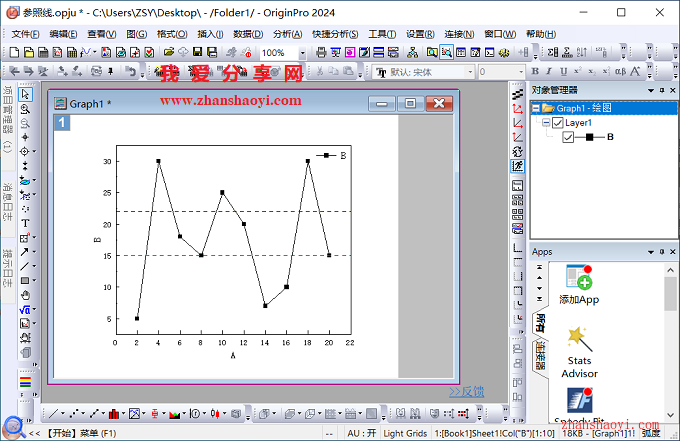

4、点击【确定】退出;

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

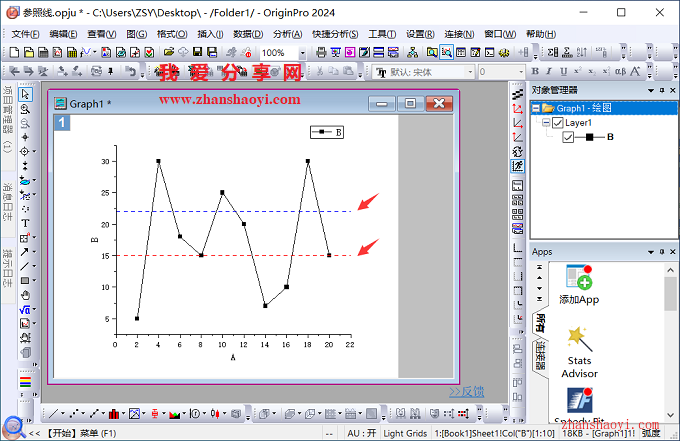

5、用参照线将数据图进行分组展示,如下,能更好的展示出某一范围内的数据;

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

6、最后,添加边框、调整坐标轴刻度等,添加水平参照线效果如下:

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?

7、按照同样的方法,也可以添加水平参照线,希望对小伙伴有所帮助~~

Origin 2024图表中如何添加水平或竖直参照线突出重点数据?
