AutoCAD中如何对多边形多个角进行一次性倒角?

2024年11月8日23:30:58AutoCAD中如何对多边形多个角进行一次性倒角?已关闭评论 116

本期给大家分享AutoCAD中一次性把多边形的角都倒成圆角的方法;

操作步骤

1、先打开AutoCAD 2020软件,进入CAD绘图界面,绘制如下示例多边形,并将多边形合并成一个整体;

AutoCAD中如何对多边形多个角进行一次性倒角?

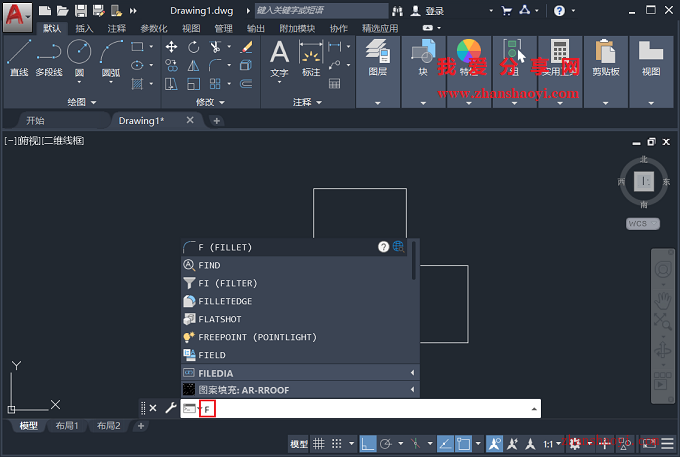

2、在命令栏中输入倒圆角命令:F,然后按Enter键继续;

AutoCAD中如何对多边形多个角进行一次性倒角?

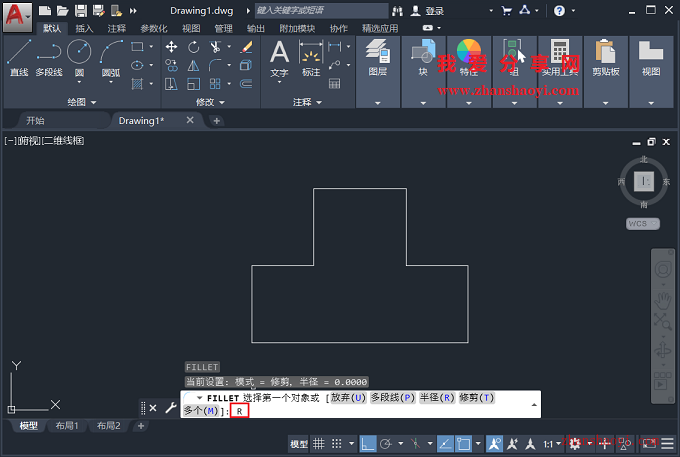

3、在命令栏输入:R,然后按Enter键继续;

AutoCAD中如何对多边形多个角进行一次性倒角?

4、设置半径的大小,这里输入5,然后按Enter键继续;

AutoCAD中如何对多边形多个角进行一次性倒角?

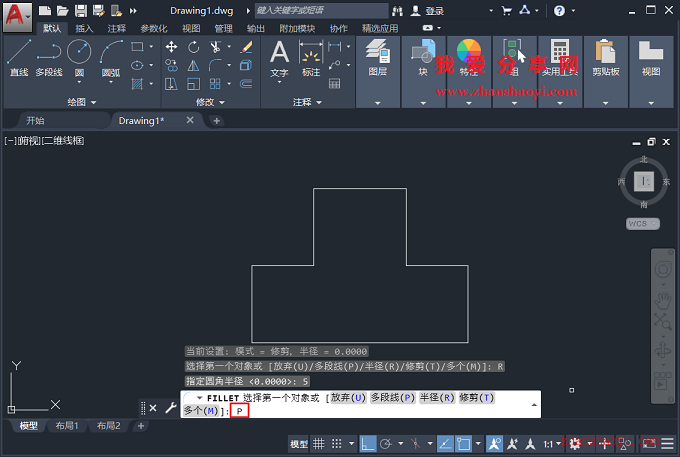

5、继续在命令栏输入:P,然后按Enter键继续;

AutoCAD中如何对多边形多个角进行一次性倒角?

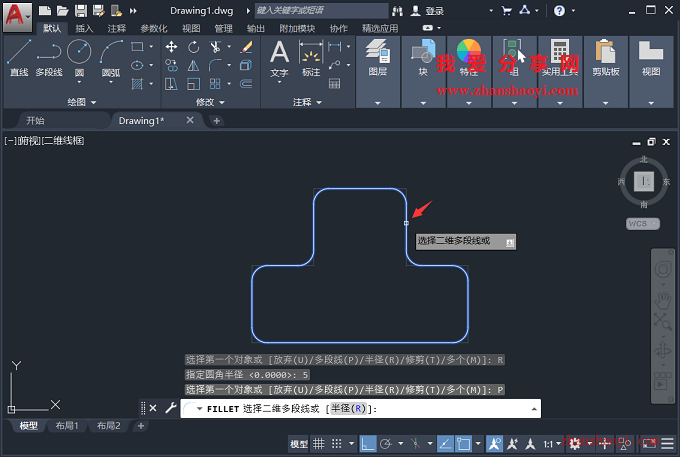

6、就这样选中多边形就可以一次性把所有的角倒成R5的圆角了,预览效果如下:

AutoCAD中如何对多边形多个角进行一次性倒角?

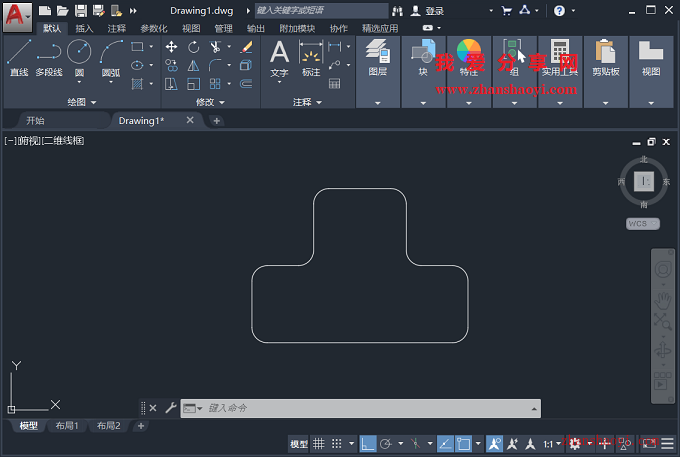

7、完成对多边形倒角效果如下,有兴趣的小伙伴赶紧试试~~

AutoCAD中如何对多边形多个角进行一次性倒角?
