Origin 2024中绘制子母饼图,直观展示部分占整体比例

2024年11月9日11:29:54Origin 2024中绘制子母饼图,直观展示部分占整体比例已关闭评论 130

当我们需要展示部分占整体的比例时,相信很多人都会想到饼图,可以非常直观地体现各部分的占比;如果整体的部分里面有包含关系,我们可以通过「子母饼图」进行展现整体与部分的从属关系,如下,本期给大家分享Origin中绘制子母饼图的方法;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

操作步骤

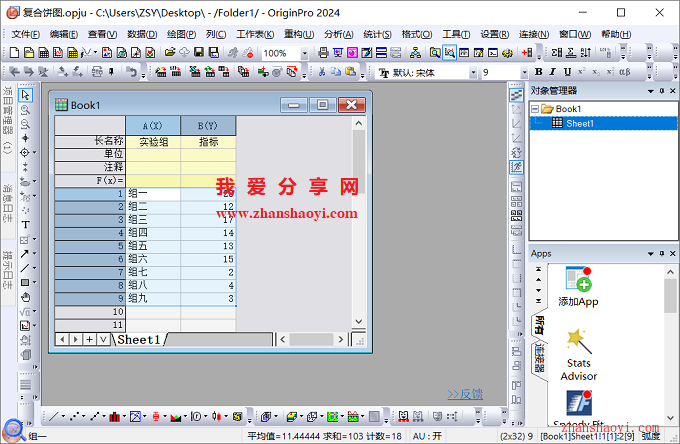

1、先打开Origin 2024软件,然后在Book1中输入如下示例数据,包含9个组别,并选中所有数据;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

2、第一步,插入复合环饼图,点击菜单栏中【绘图】→【条形图,饼图,面积图】→【复合环饼图】;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

3、默认插入的复合环饼图如下,下面双击图形继续调整饼图效果;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

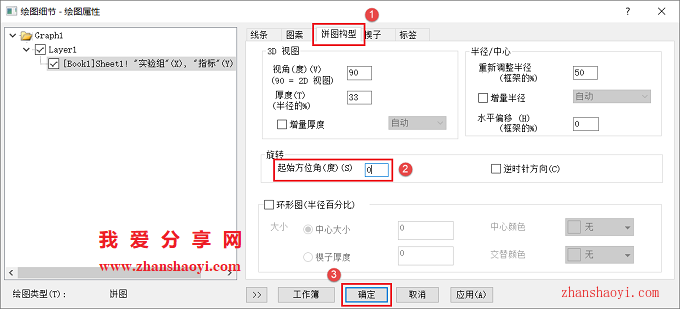

4、第二步,调整饼图旋转角度,打开「绘图细节-绘图属性」窗口,先点击【饼图构型】选项卡,将起始方位角设置为0,点击【确定】退出;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

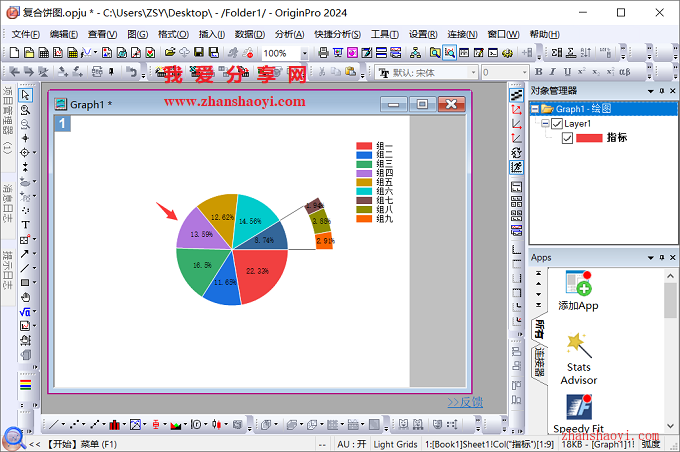

5、调整旋转角度后的饼图效果如下,下面双击图形对楔形进行分解;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

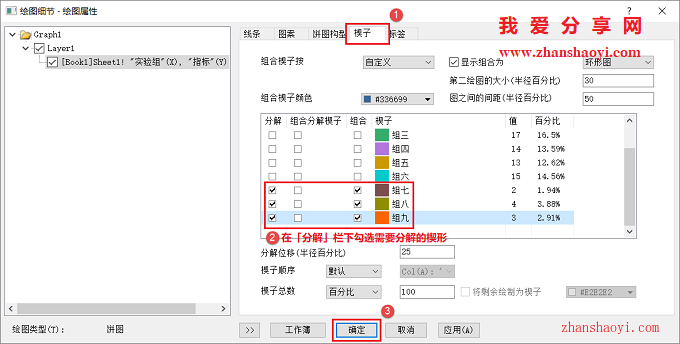

6、第三步,设置楔形分离,先点击【楔子】选项卡,在分解栏下勾选需要分解的楔形,然后点击【确定】退出;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

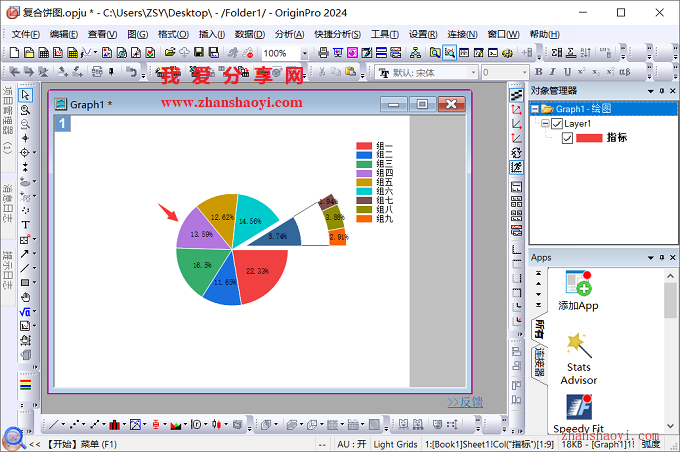

7、调整饼图楔形分离效果如下,下面双击图形继续调整图案填充色和边框;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

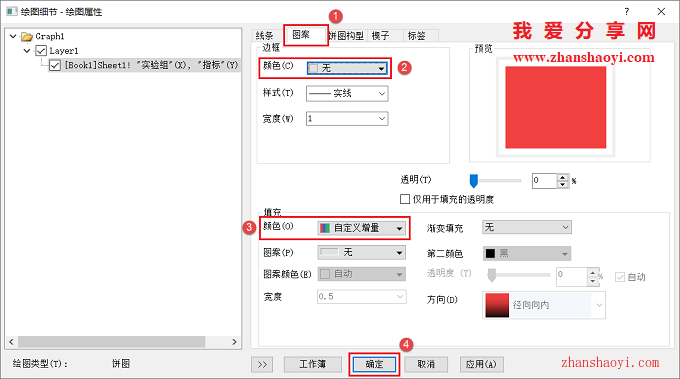

8、第四步,调整图案填充色和边框

Origin 2024中绘制子母饼图,直观展示部分占整体比例

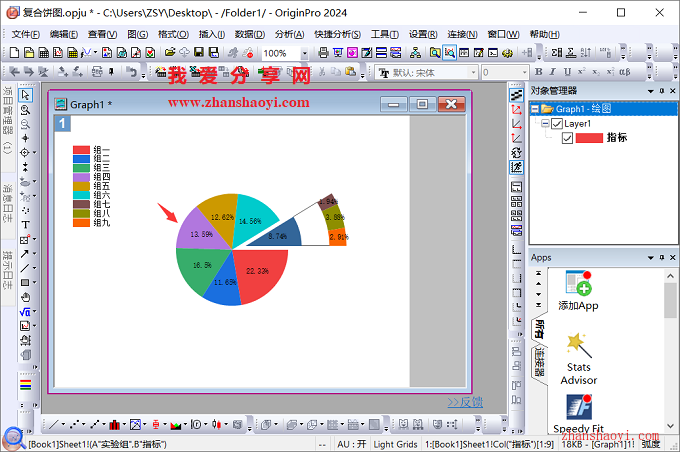

9、鼠标左键长按不放将图例位置从右侧移动至左侧,下面双击图形调整饼图占图形窗口比例;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

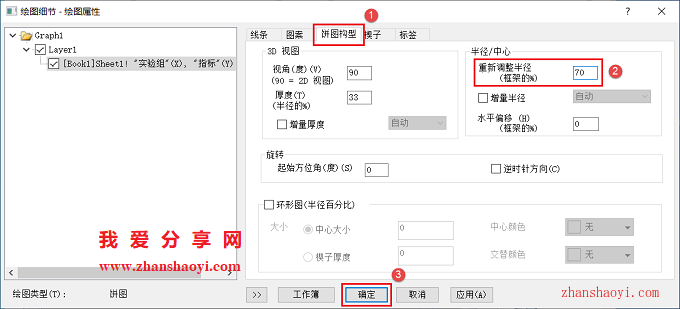

10、先点击【饼图构型】选项卡,这里将半径比例(%)设置为70,根据实际显示合理设置,点击【确定】退出;

Origin 2024中绘制子母饼图,直观展示部分占整体比例

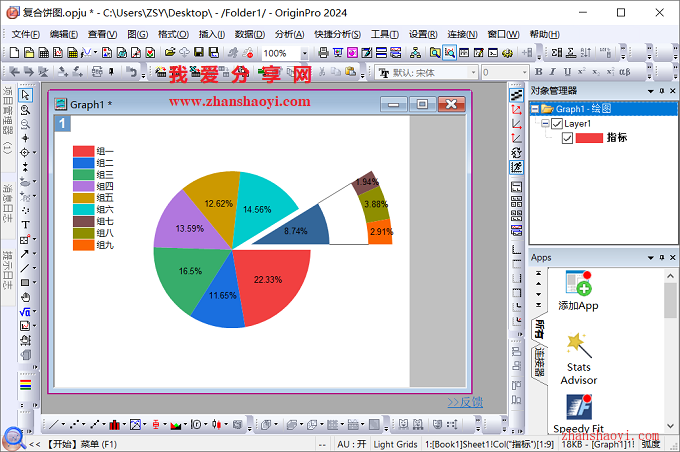

11、最后调整字体样式和大小,完成字母饼图绘制如下,有需要的小伙伴赶紧试试~~

Origin 2024中绘制子母饼图,直观展示部分占整体比例
