AutoCAD 2026怎么更改块内对象的图层？

在CAD设计中，经常需要调整块中某些对象的图层，又不想破坏块的整体性，本期给大家通过块编辑器直接修改块内部对象图层，既保留了块的关联特性，又能灵活更新显示效果，特别适合标准化图纸的细节调整，提高了绘图效率；

操作步骤：

1、先打开AutoCAD 2026软件，进入CAD绘图界面，然后绘制如下示例图形，包含两个图层；

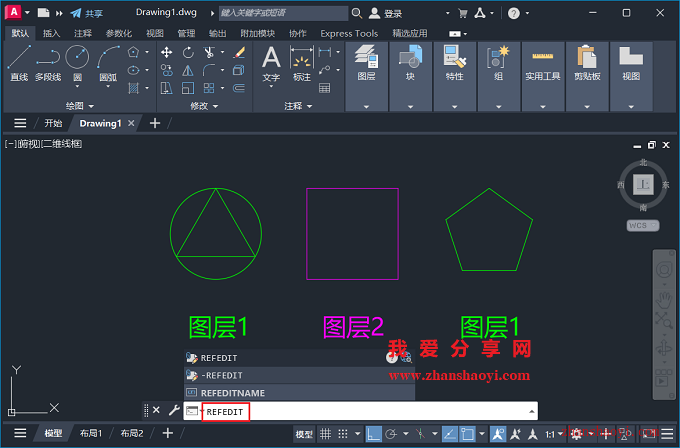

2、在命令栏输入：REFEDIT，然后按Enter键(或空格键)继续；

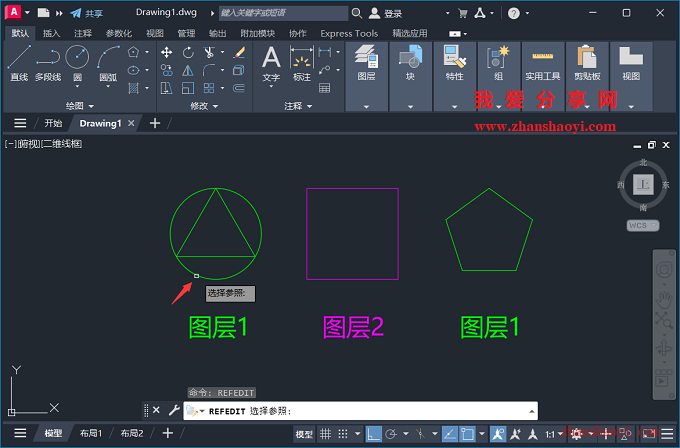

3、提示选择参照，选择要编辑的块；

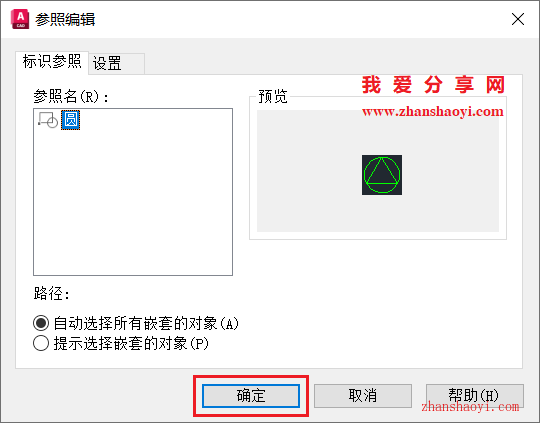

4、弹出如下「参照编辑」窗口，点击【确定】；

5、返回绘图界面，上步选择的块已处于可编辑状态，其它部分默认显示为暗灰色；

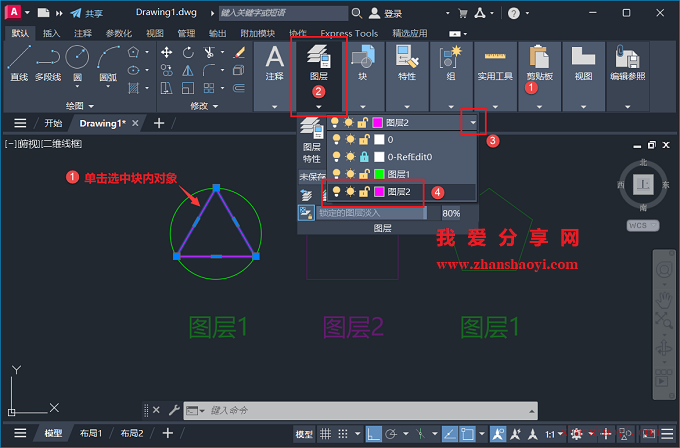

6、先单击选中块内需要更改图层的对象，如这里将其由图层1调整至图层2；

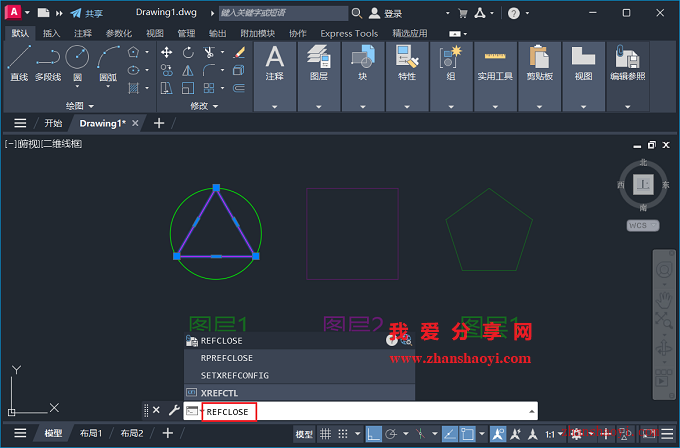

7、编辑完成后，在命令栏输入：REFCLOSE，然后按Enter键(或空格键)继续；

8、按提示在命令栏输入：S，然后按Enter键(或空格键)继续；

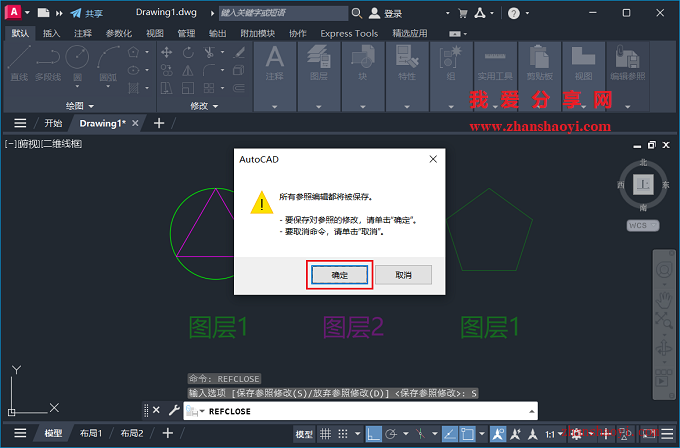

9、直接点击【确定】保存已修改的块；

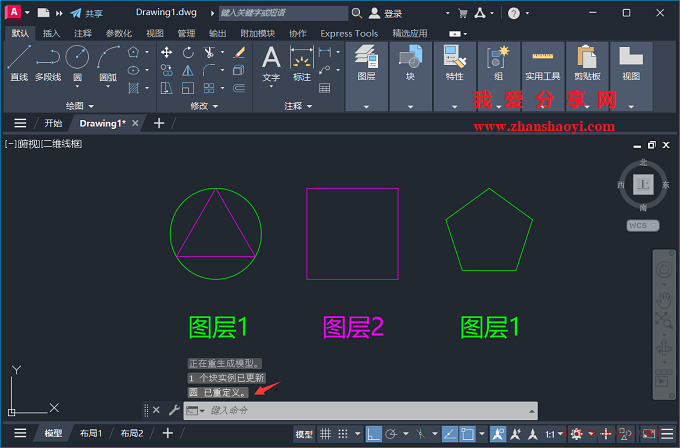

10、返回CAD绘图界面，如下，块内的三角形（对象）已更改为指定的【图层2】上，希望本期分享内容对你有所帮助~~
