AutoCAD 2026中如何对齐填充图案的纹路？

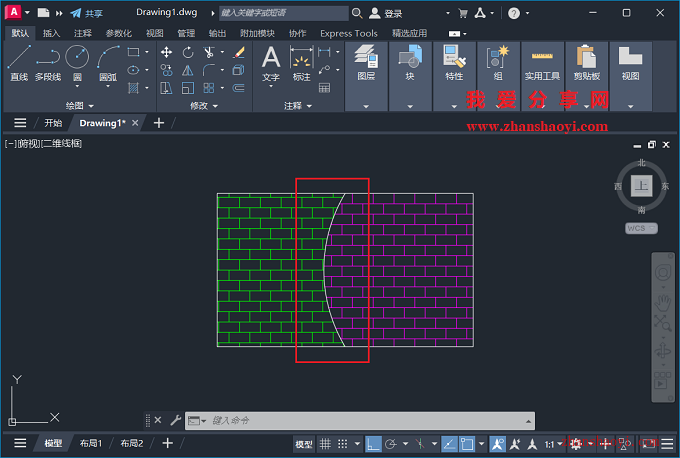

在CAD设计中，填充图案纹路的精确对齐是提升图纸专业度的关键细节，当处理大面积铺装或材料剖面时，杂乱的图案衔接会破坏设计表现力。如下，相邻两个填充图案在填充边界线上无法严丝合缝的拼接，如何进行修改呢？其实，这是在填充时，图案的填充原点选择不一致导致边界线无法吻合；

操作步骤：

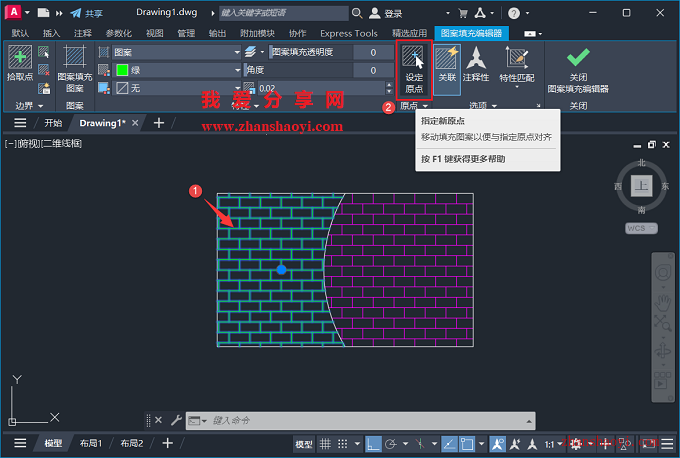

1、先打开AutoCAD 2026软件，进入CAD绘图界面，然后先单击选中左侧填充图案（绿色），然后点击上方【设定原点】选项；这里的目的是逐个将两个填充图案的【原点】设置形同，达到填充纹路一致的效果；

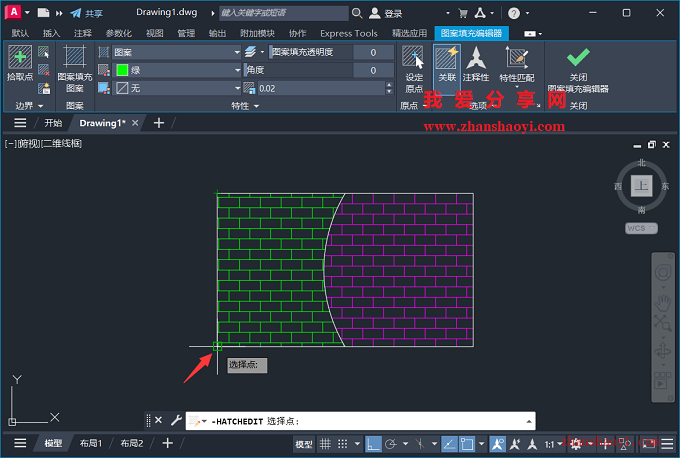

2、提示选择原点，这里选中左下角的端点；

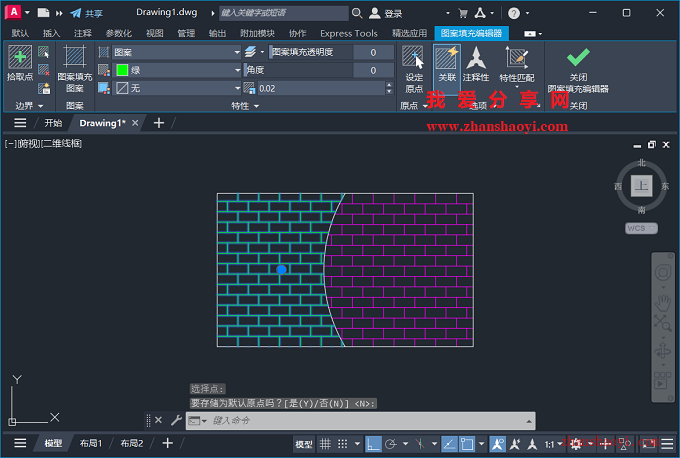

3、修改后的左侧图案的填充效果如下，但左右侧图案在拼接位置纹路仍不一致；

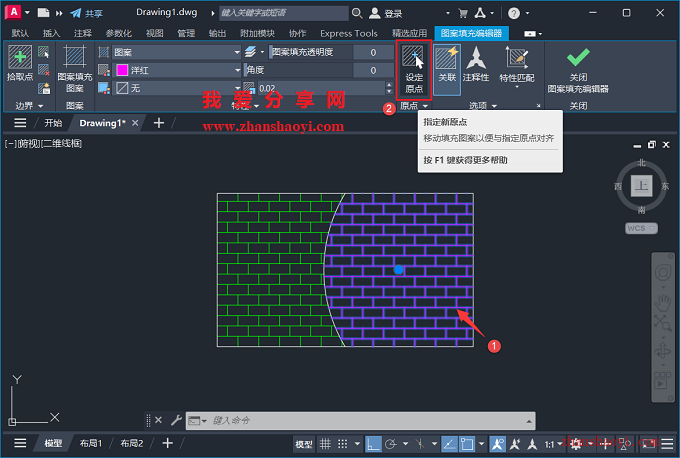

4、继续单击选中右侧填充图案（洋红色），然后点击上方【设定原点】选项；

5、提示选择原点，这里同样选中左下角端点，使两个填充图案的原点设置相同；

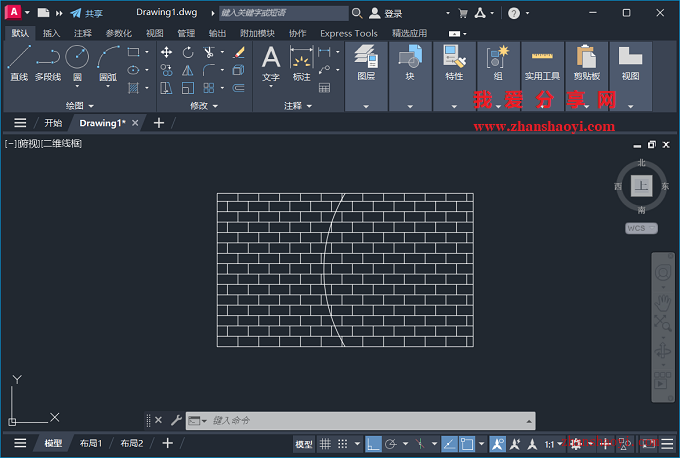

6、如下，左右侧填充图案的在拼接位置纹路已对齐，希望本期分享对你有所帮助~~
