SolidWorks工程图中断开的视图很多小伙伴都很熟悉，其实SolidWorks还可绘制出三维模型断开视图，比如一根轴太长，我们可以把模型中相同的地方截短，这样可以在软件窗口中以更好的比例展示我们的模型，图纸细节表达更清晰；
操作步骤：

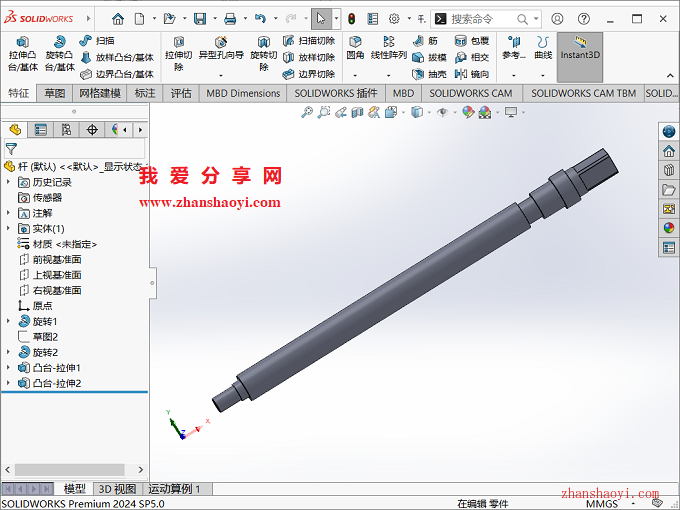

1、先打开SolidWorks 2024软件，然后打开如下杆类零件；

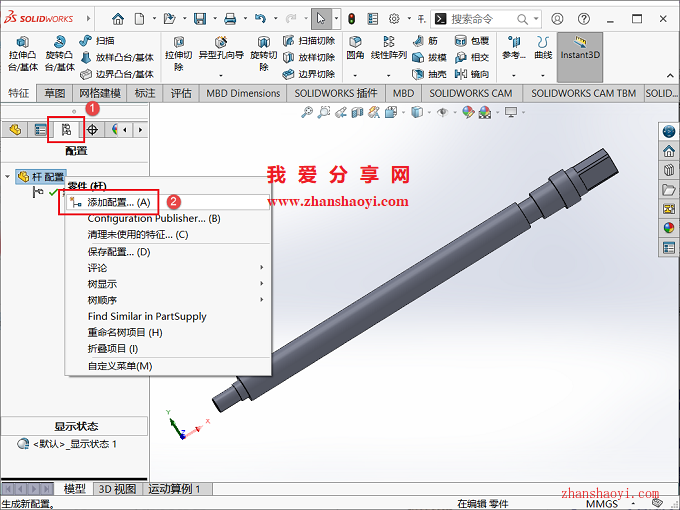

2、先点击左侧【ConfigurationManager】按钮，鼠标右击「杆配置」选择【添加配置】选项；

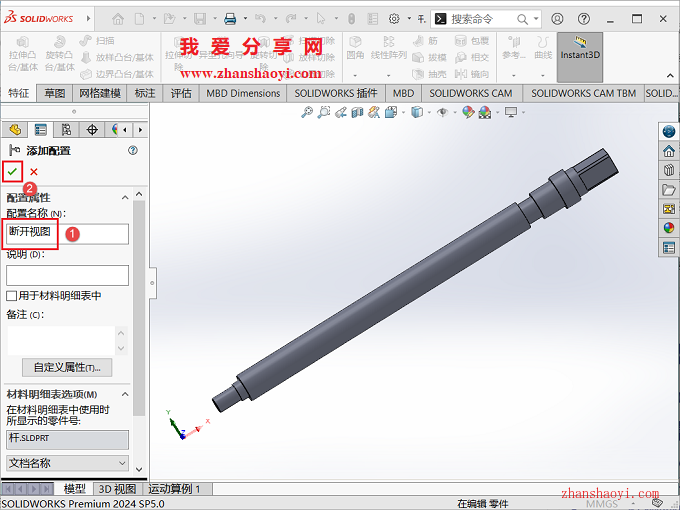

3、先在配置名称栏中输入：断开视图，然后点击【✓】按钮；

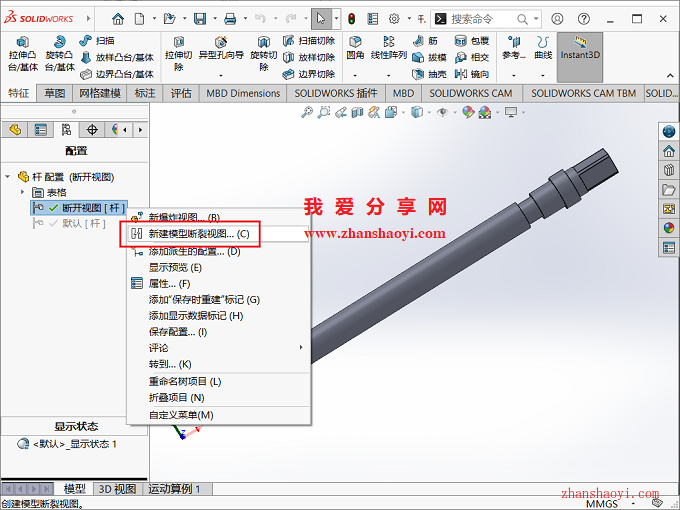

4、在左侧栏中断开视图[杆]上鼠标右击选择【新建模型断开视图】；

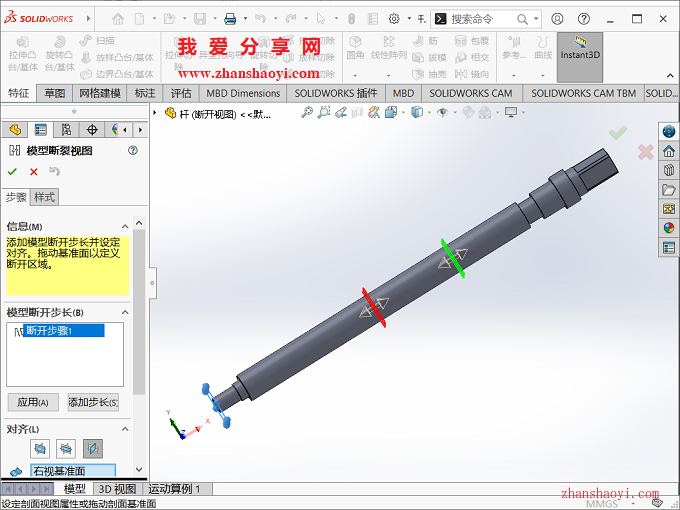

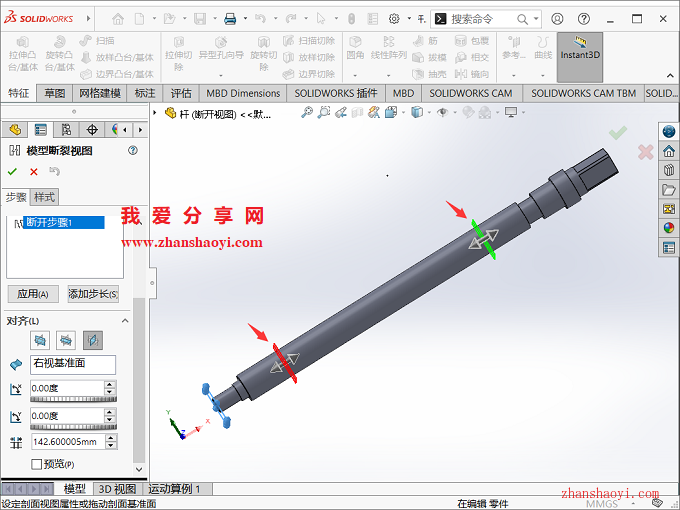

5、根据实际鼠标拖动调整两个基准面的位置；

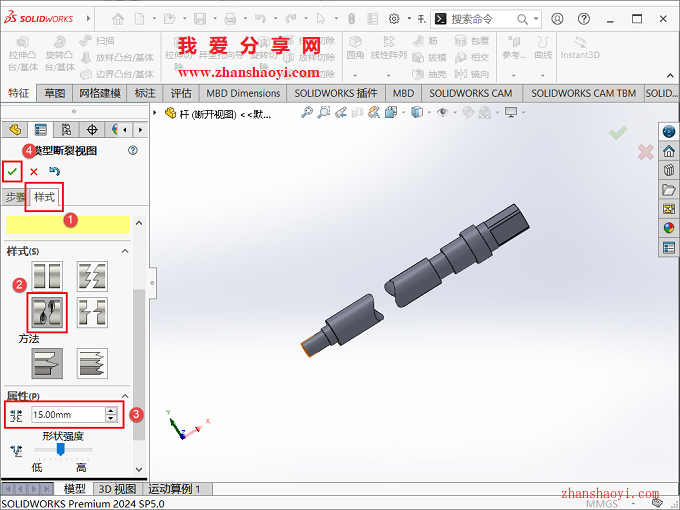

6、继续点击【样式】选项卡，这里样式选择：管道断开(马鞍形)，缝隙宽度：15mm，然后点击【✓】按钮；

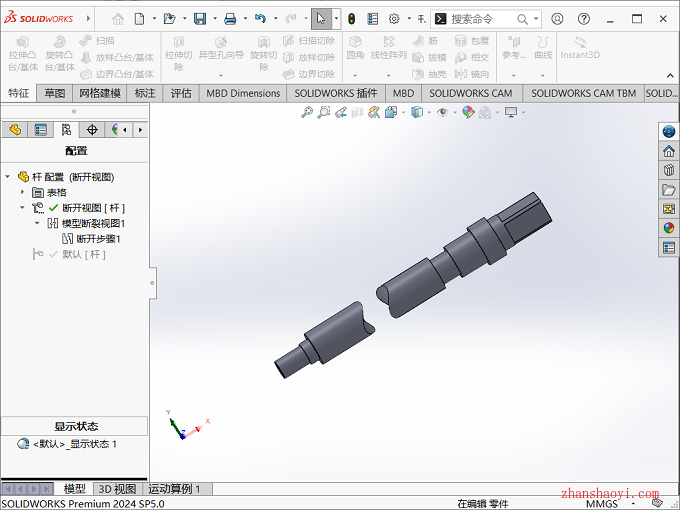

7、如下，完成截短后的三维模型效果如下，希望本文分享的内容对你有所帮助~~
