Solidworks绘图技巧之工程图中绘制出带剖视轴测视图？

最近有小伙伴提问： SolidWorks工程图中如何制作出「带剖视轴测视图」？这种视图能更好的表达零件的内部结构，给阅读图纸带来直观清晰的阅读体验；有小伙伴肯定说好办，出个带剖视工程图进行截图，再出一个工程图，把这个图片粘贴进去就搞定了，这个方法当然是可以的，本期给大家分享更快捷的绘制方法；

操作步骤：

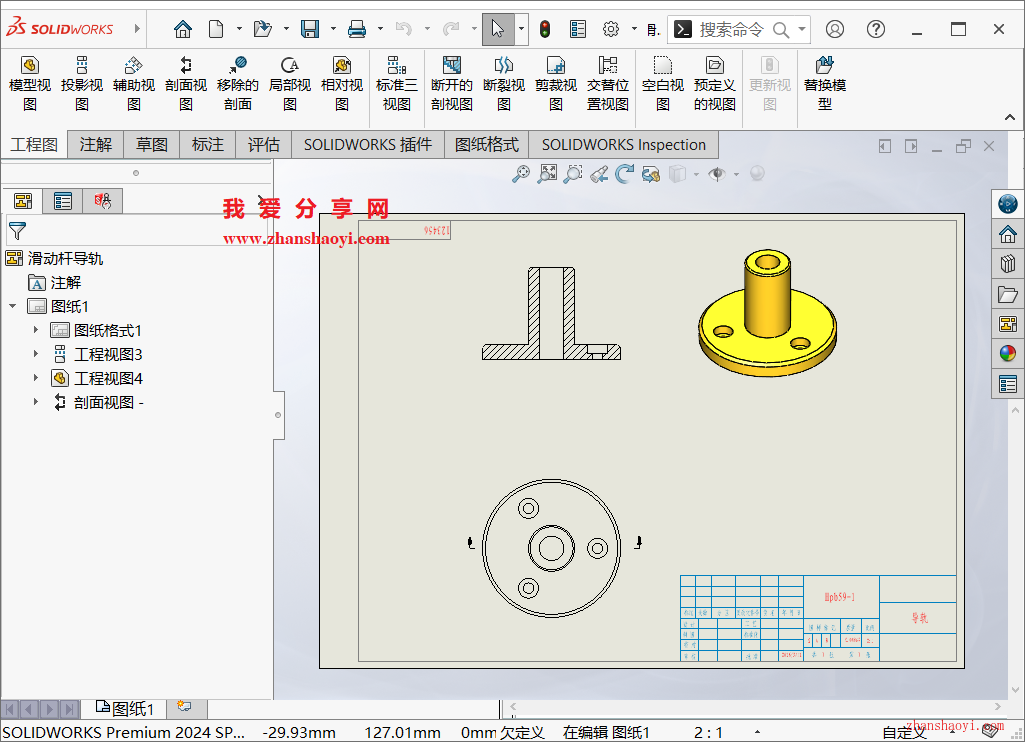

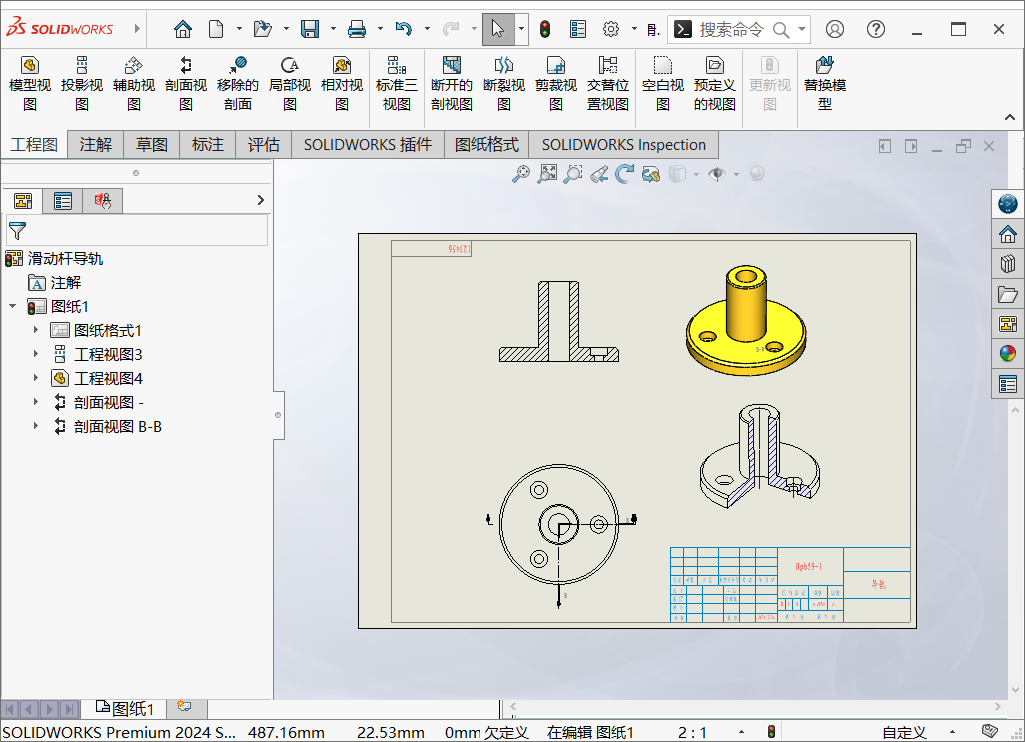

1、先打开SolidWorks 2023软件，然后打开如下示例工程图形；

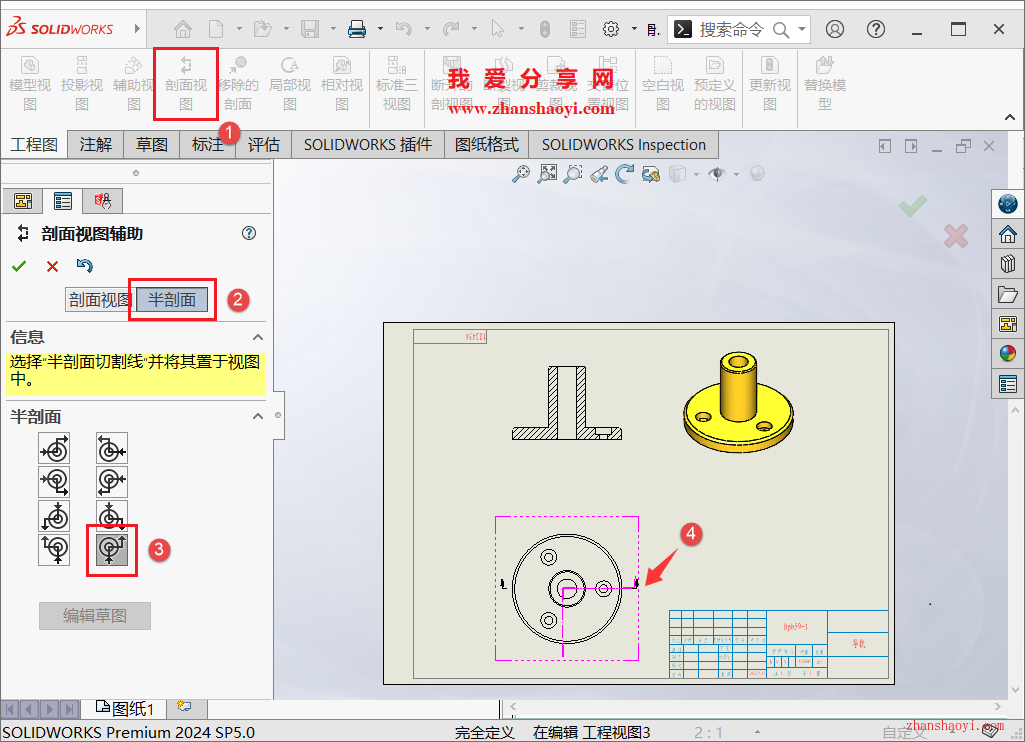

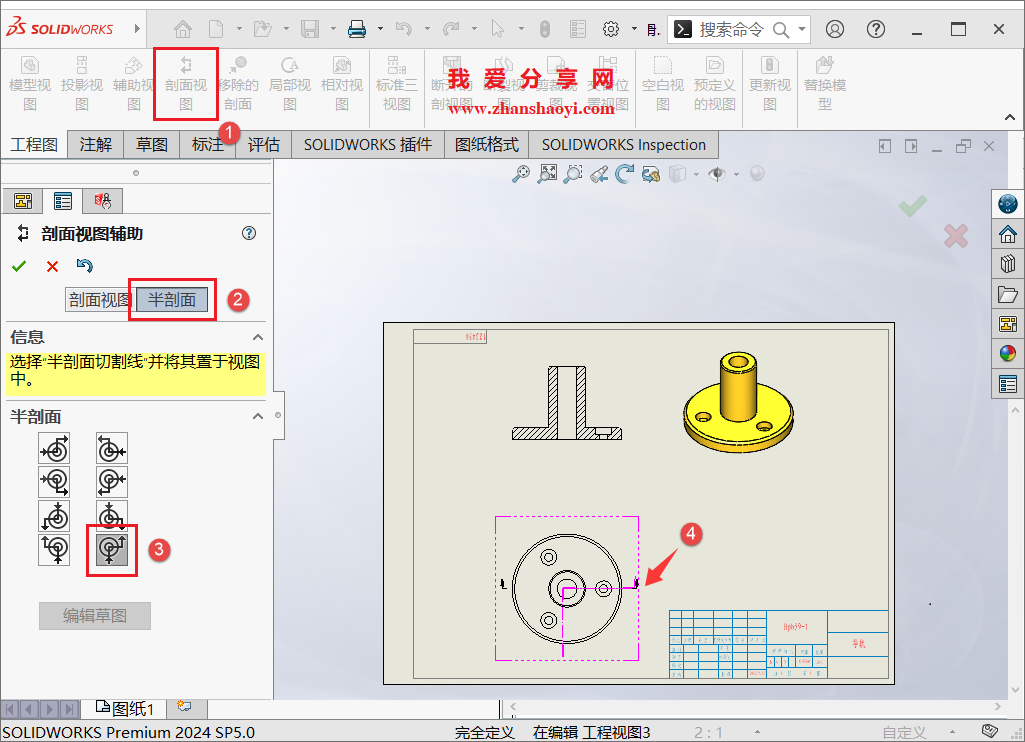

2、点击上方工具栏上的【剖视图】→左侧【半剖视】选项卡，选中如下图中③半剖面，最后点选俯视图的圆中心；

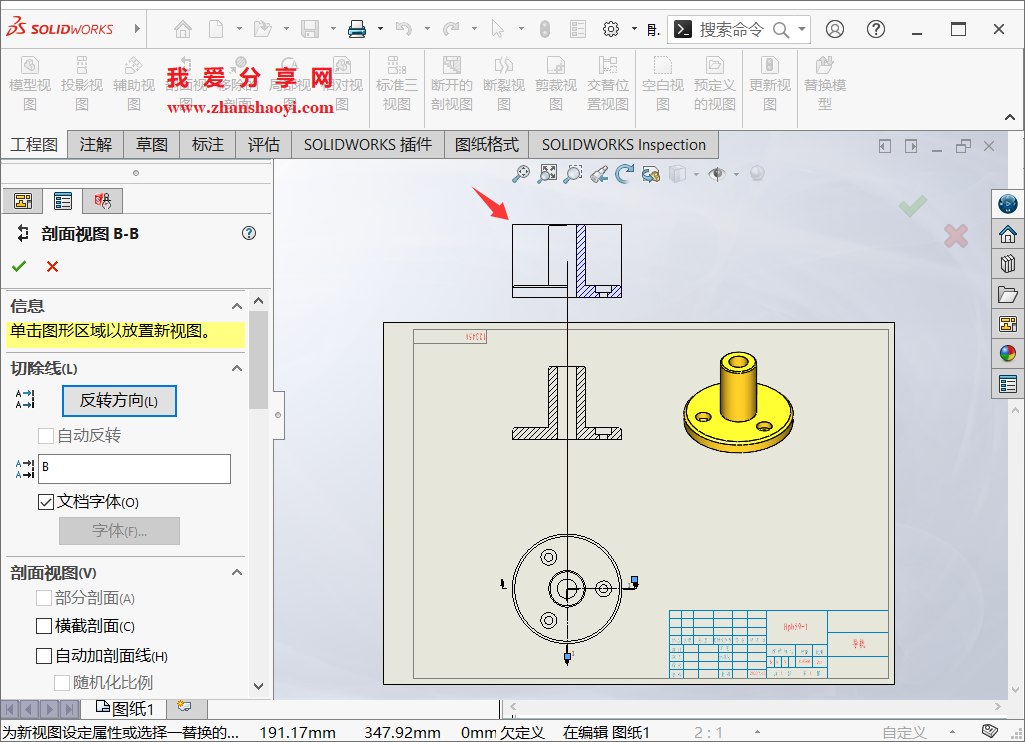

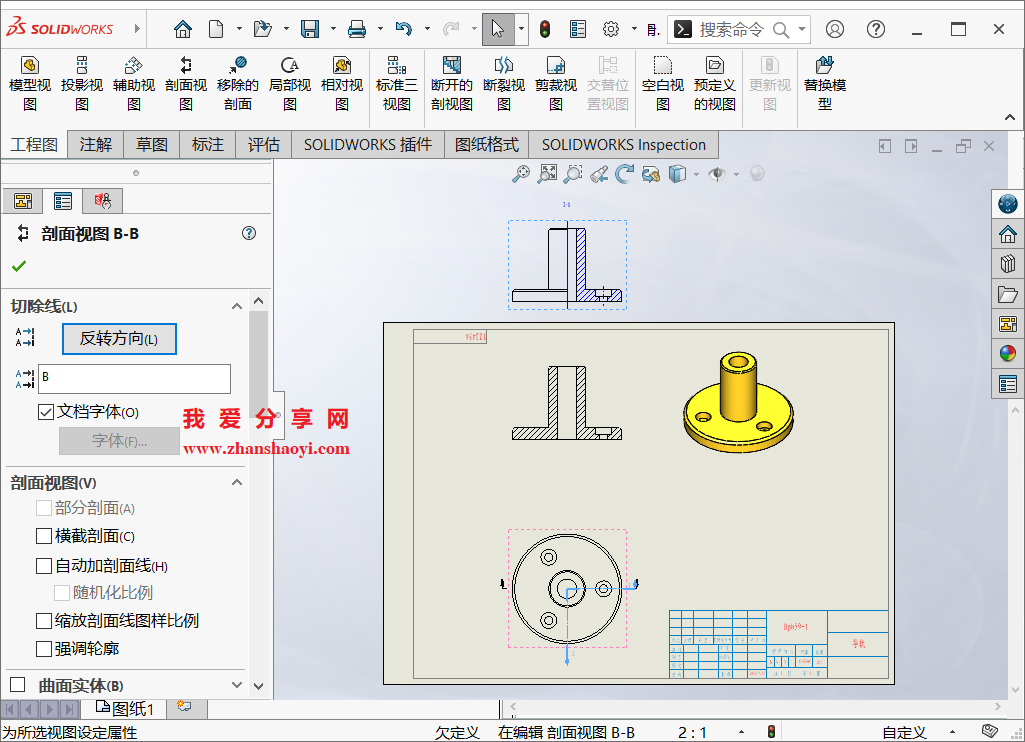

3、我们移动鼠标多投影出一个半剖视图，这个图可以暂时放到图框外，避免与原三视图混淆；

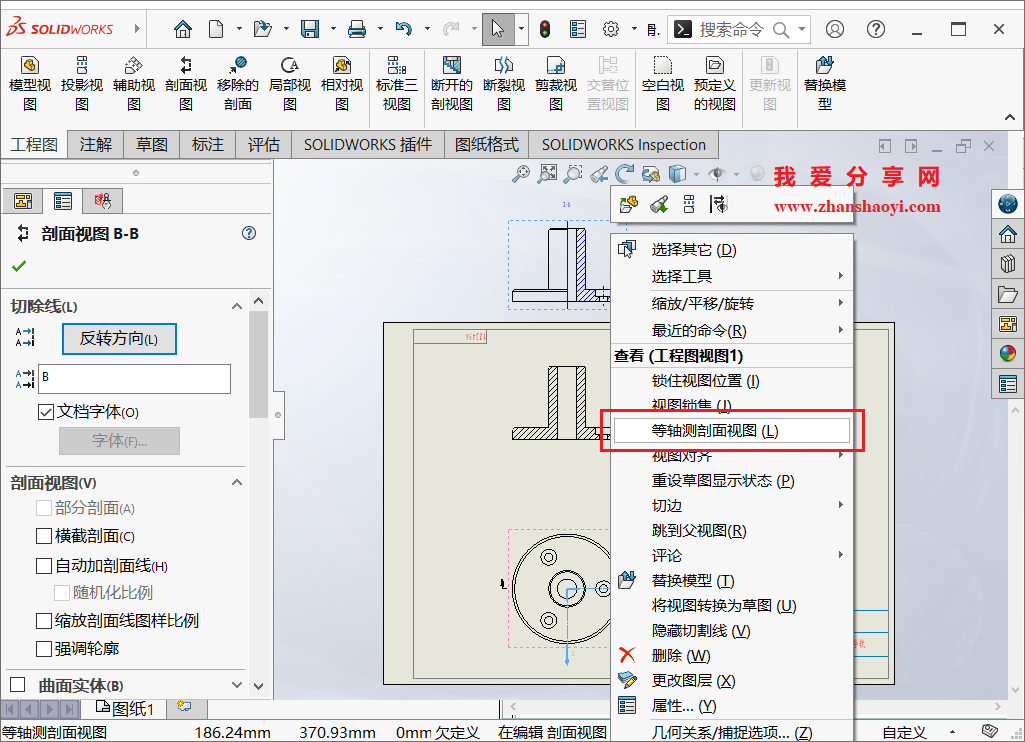

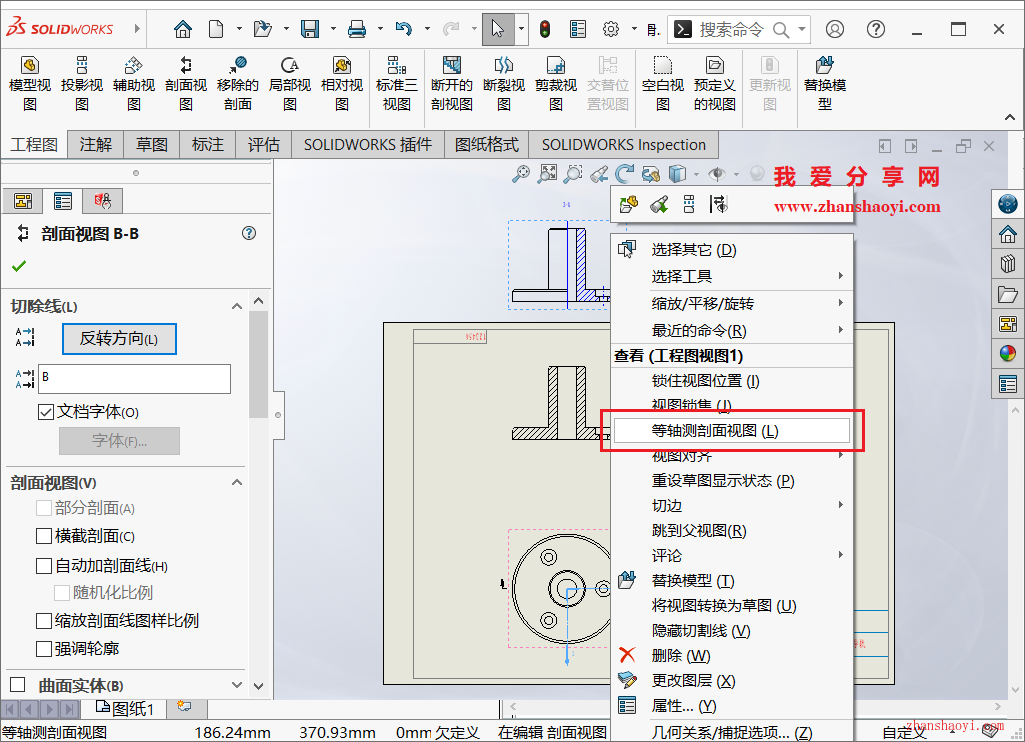

4、鼠标右击上步生成的新剖视图，选择【等轴测剖面视图】选项；

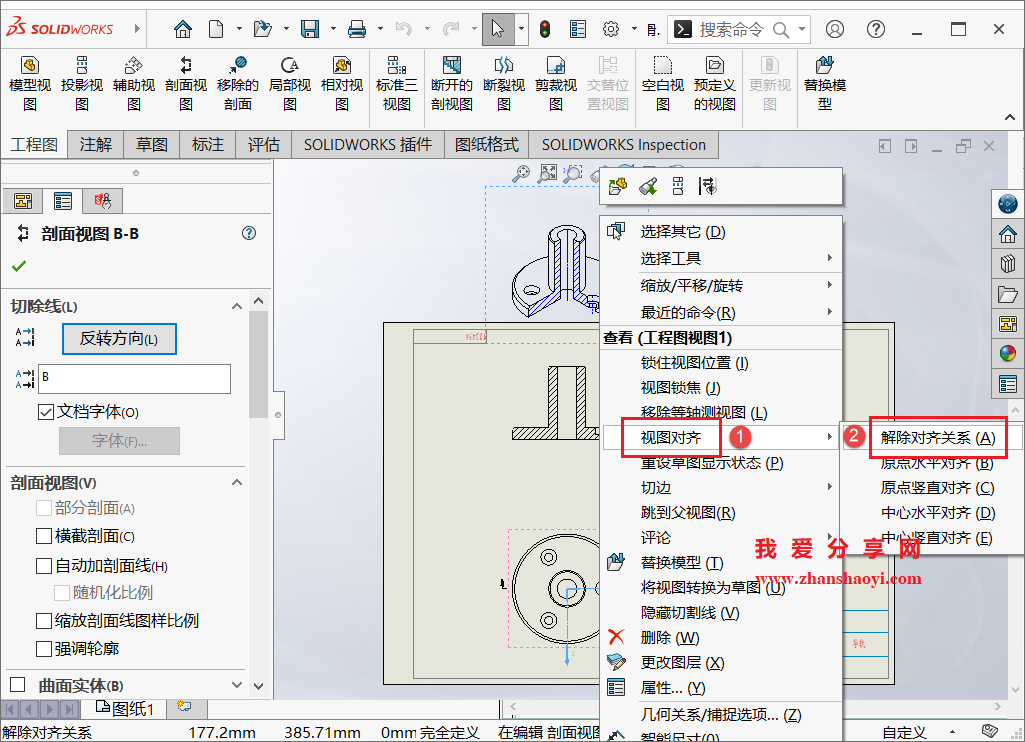

5、这时视图就变为等轴测视图了，鼠标右键该视图选择【视图对齐】→【解除对齐关系】；

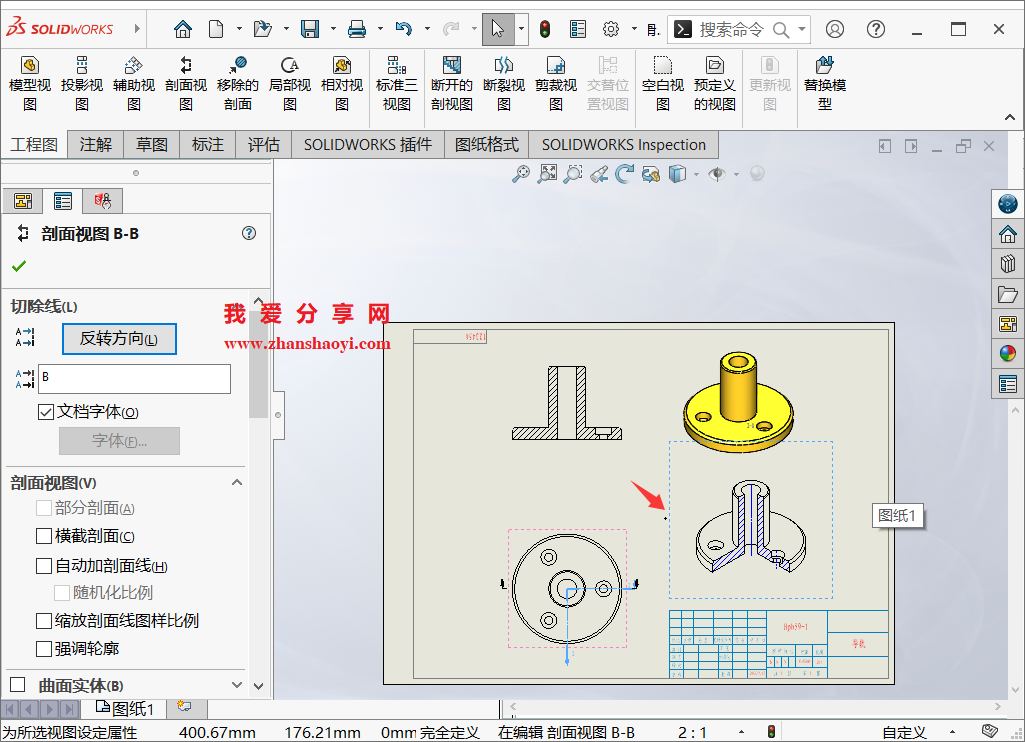

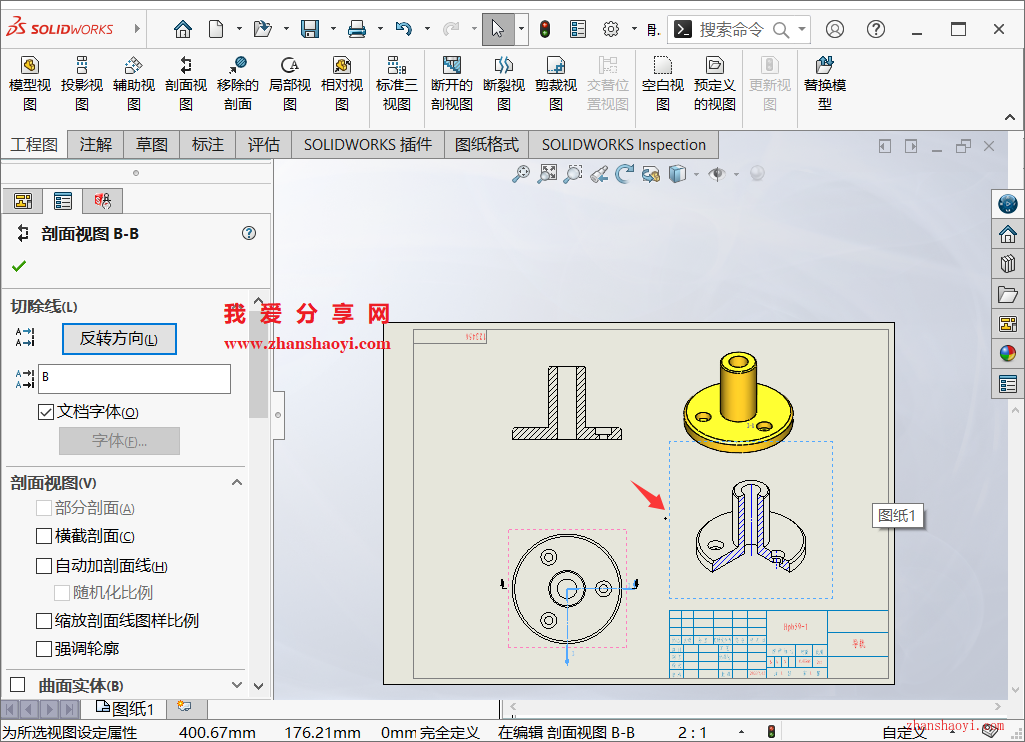

6、鼠标左键按住等轴测视图用拖拽到图框内；

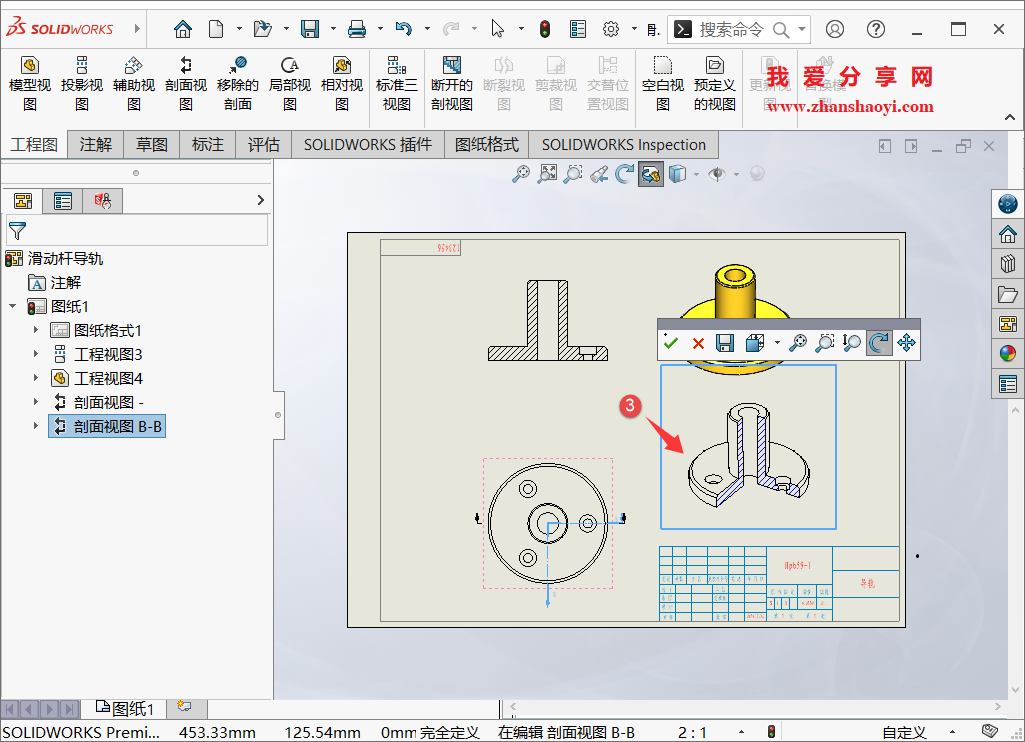

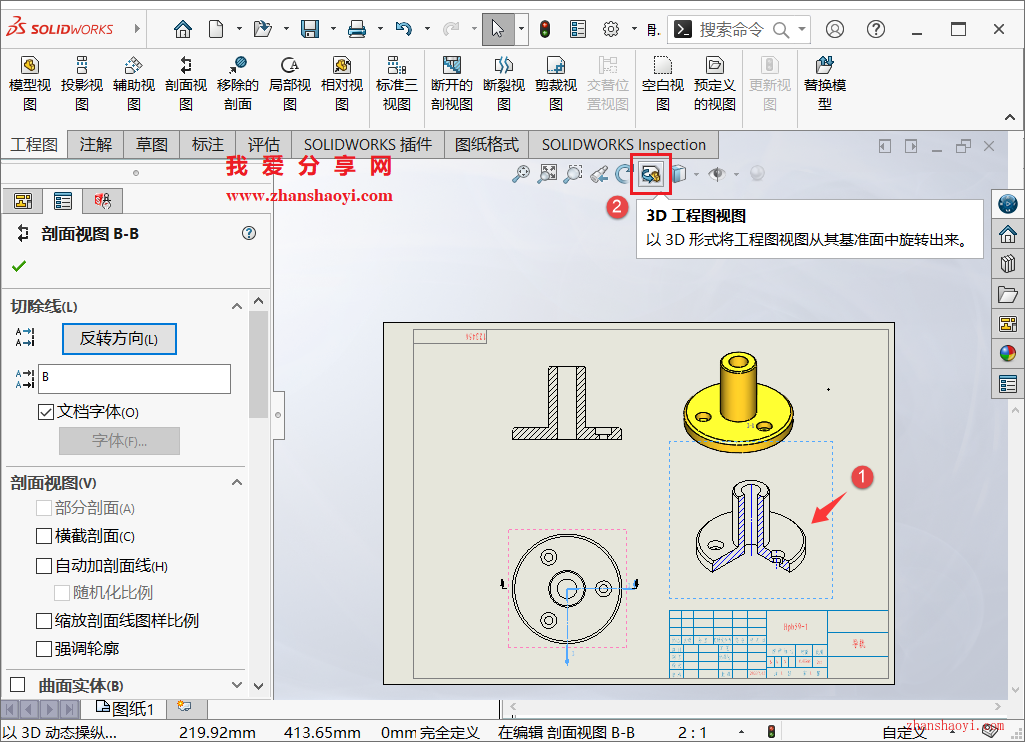

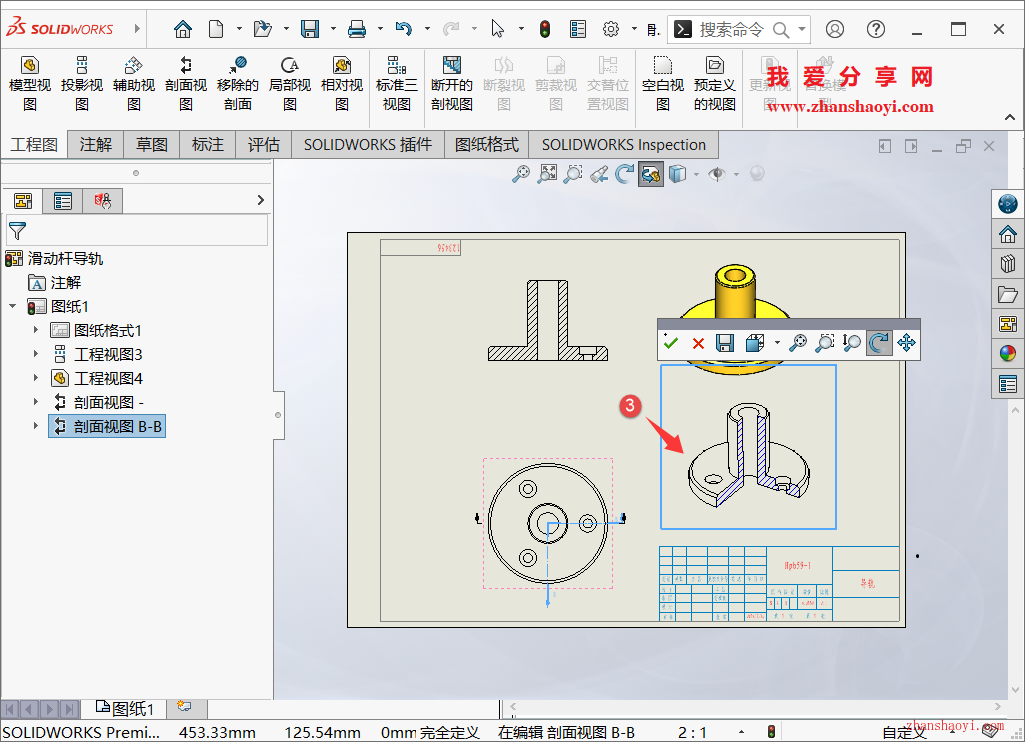

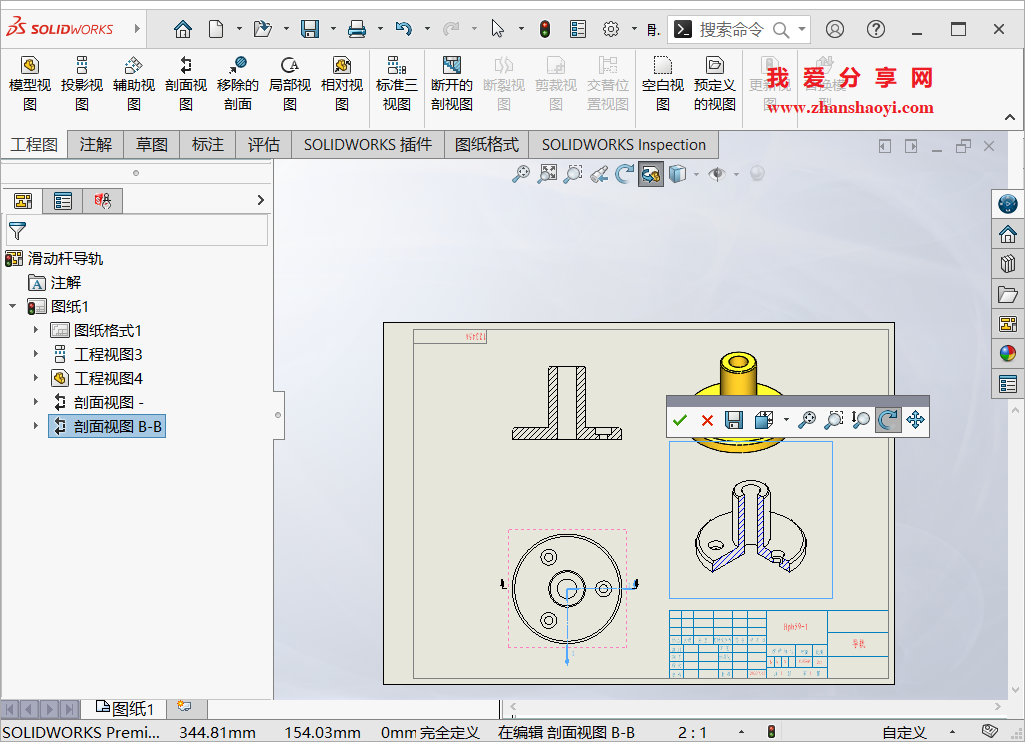

7、如果等轴测图方向不对，可以自定义轴侧视图角度，单击选中视图，然后点击上方【3D工程图视图】按钮，根据实际调整视图到我们所需要的方向即可；

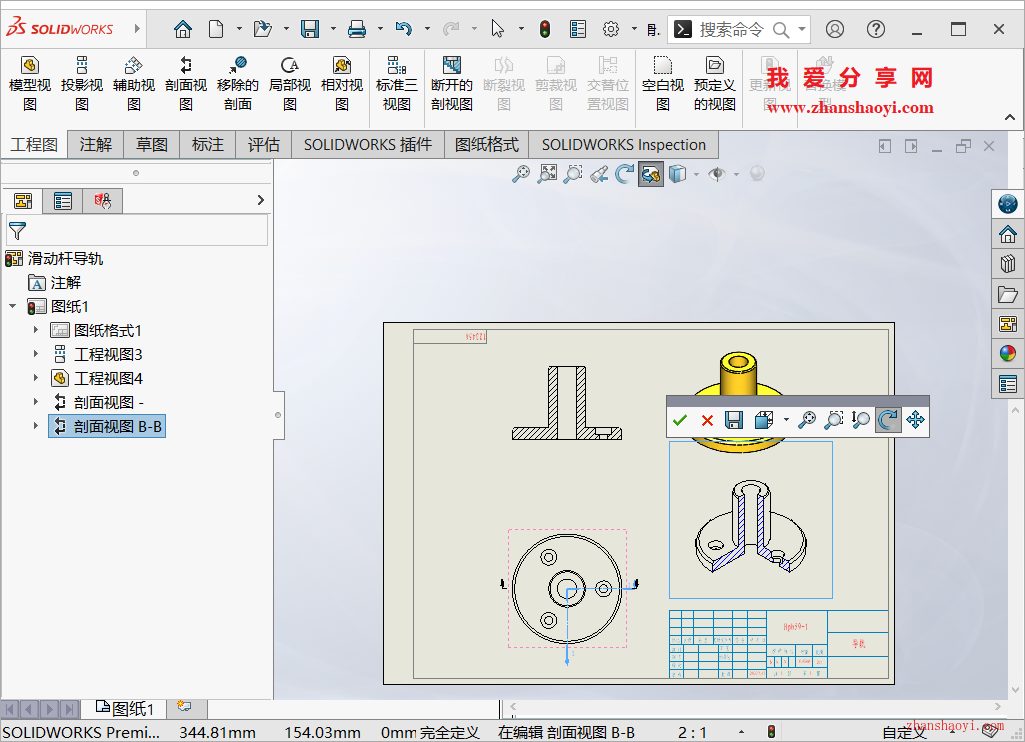

8、调增好视图显示效果如下所示，希望本文分享的内容对你有所帮助~~
