SolidWorks 2023绘图技巧之斜切面

最近有小伙伴提问，需要切除出如下图示的斜面，该如何操作呢？有很多方法都能帮我们达到这个目的，本期给大家分享的是通过「切除→使用曲面」功能实现斜切面；

操作步骤：

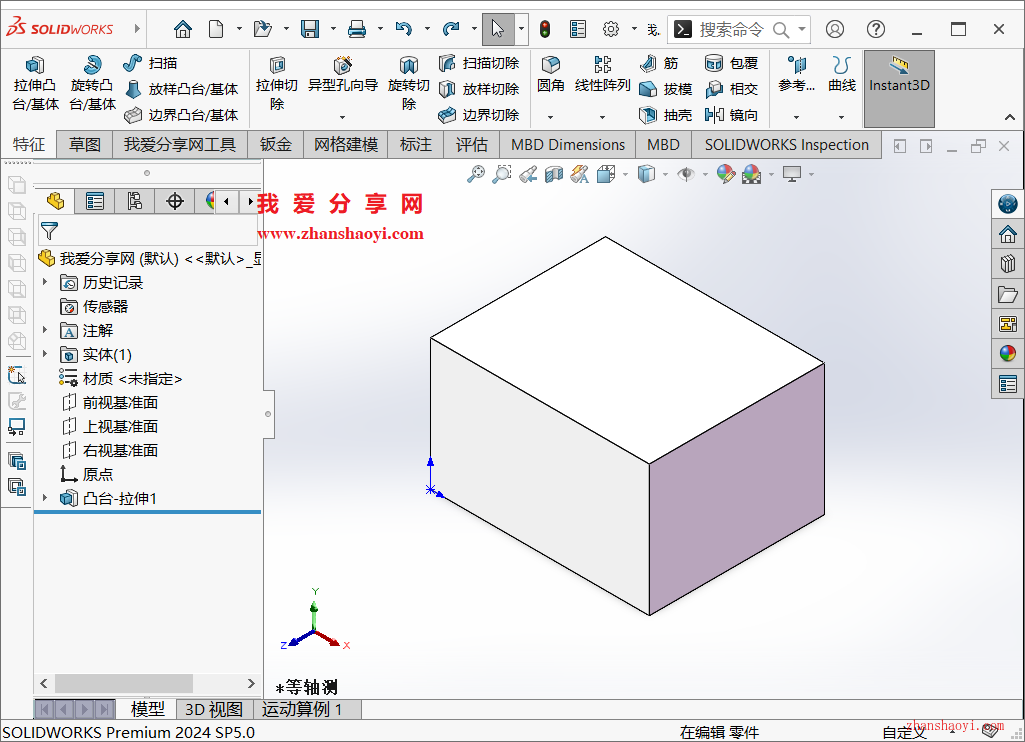

1、先打开SolidWorks 2023软件，然后绘制如下长方体零件；

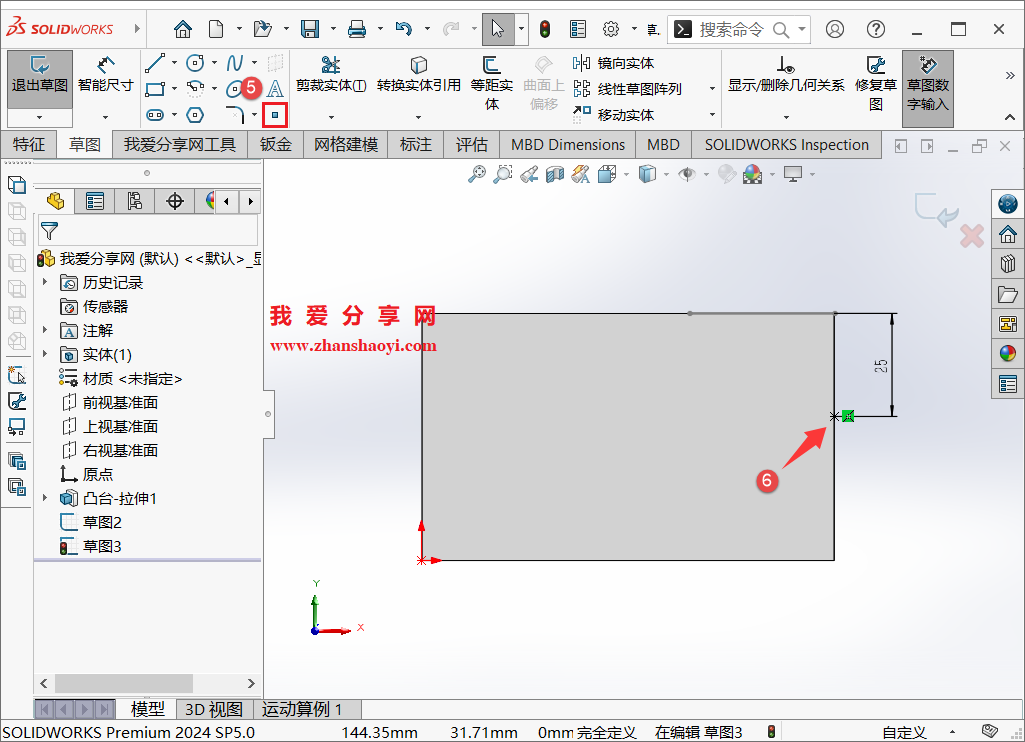

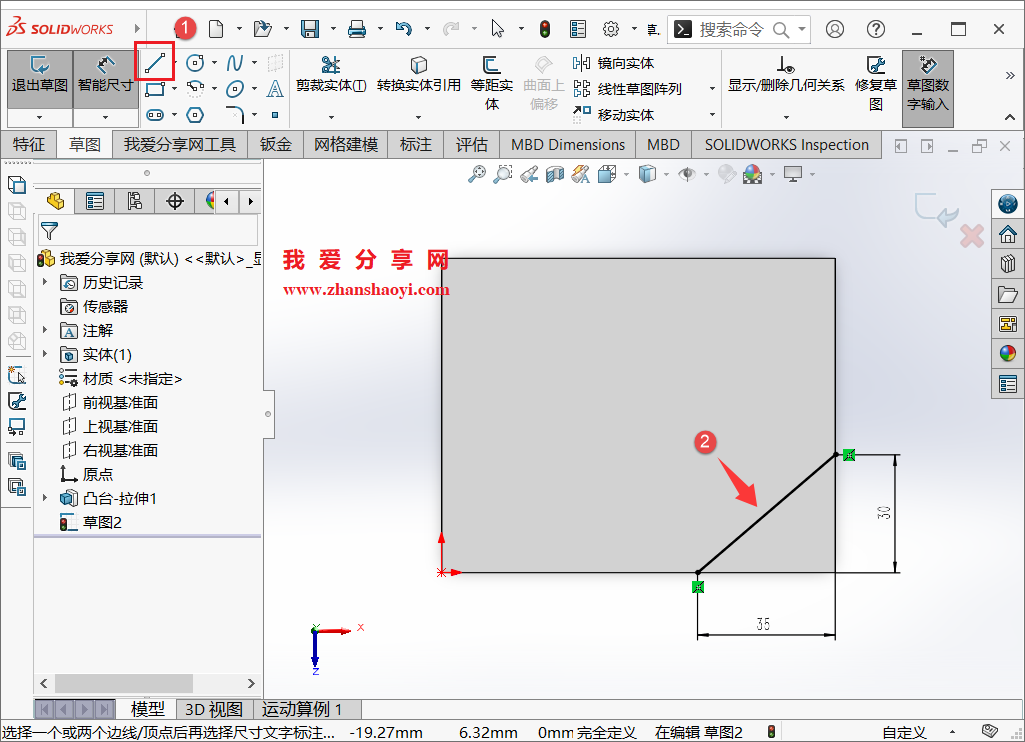

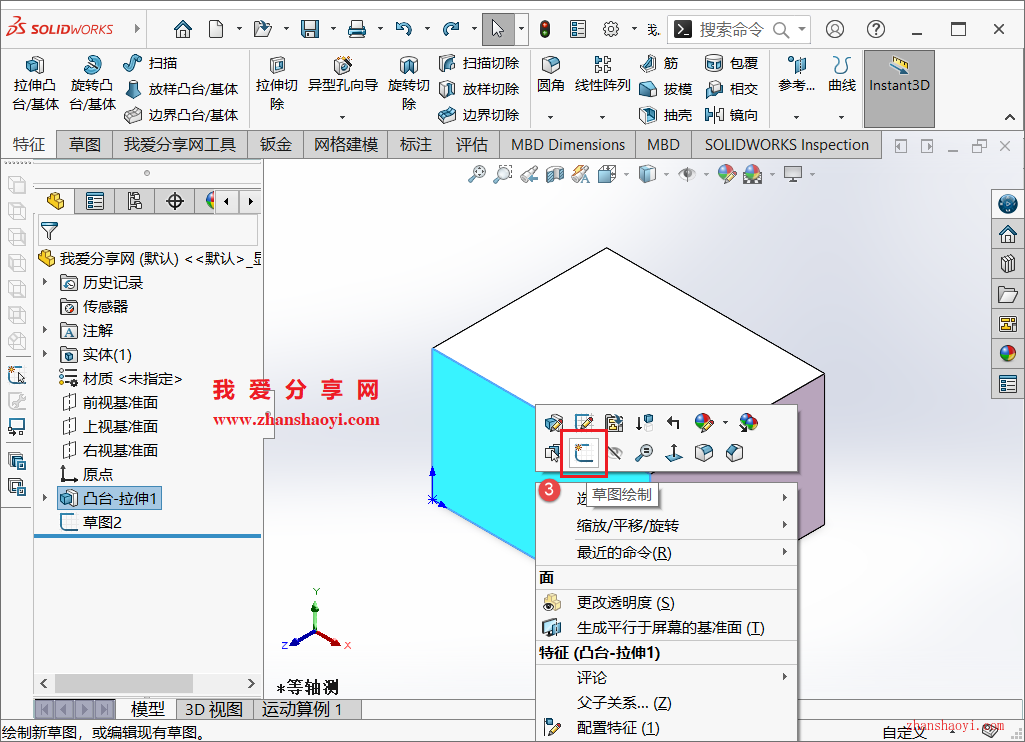

2、第一步，建立基准面，我们都知道空间中的「线段+点」两个参考可以确定一个面，这里在长方体空间面上绘制出对应为位置的辅助用的线段和点草图；

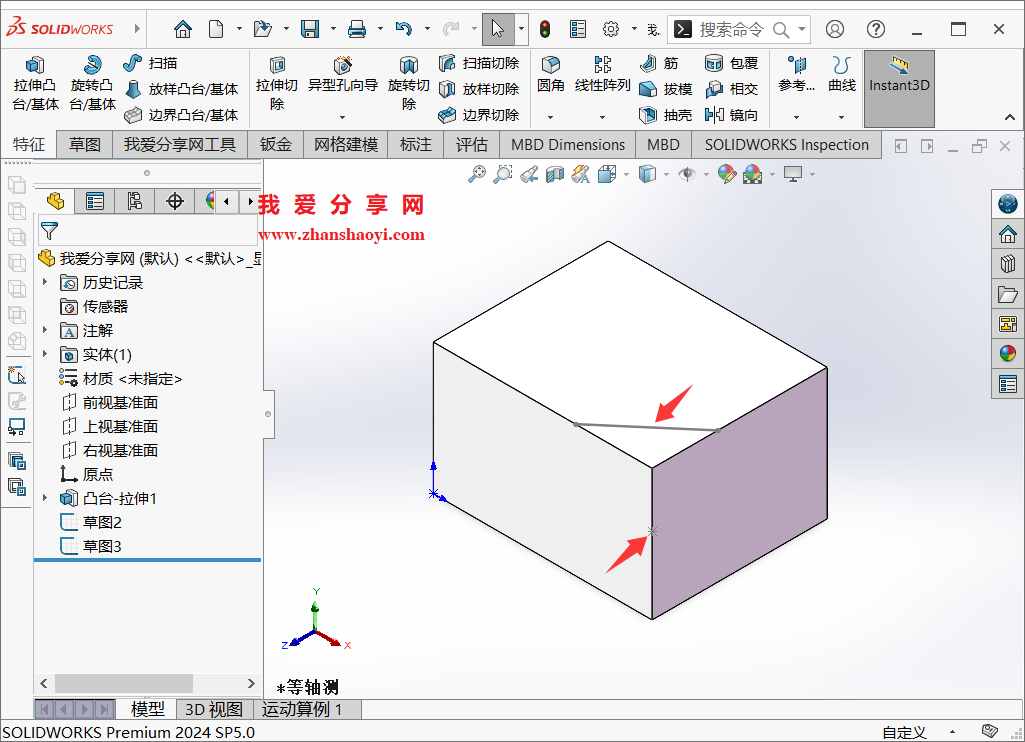

3、完成空间中的线段和点绘制如下：

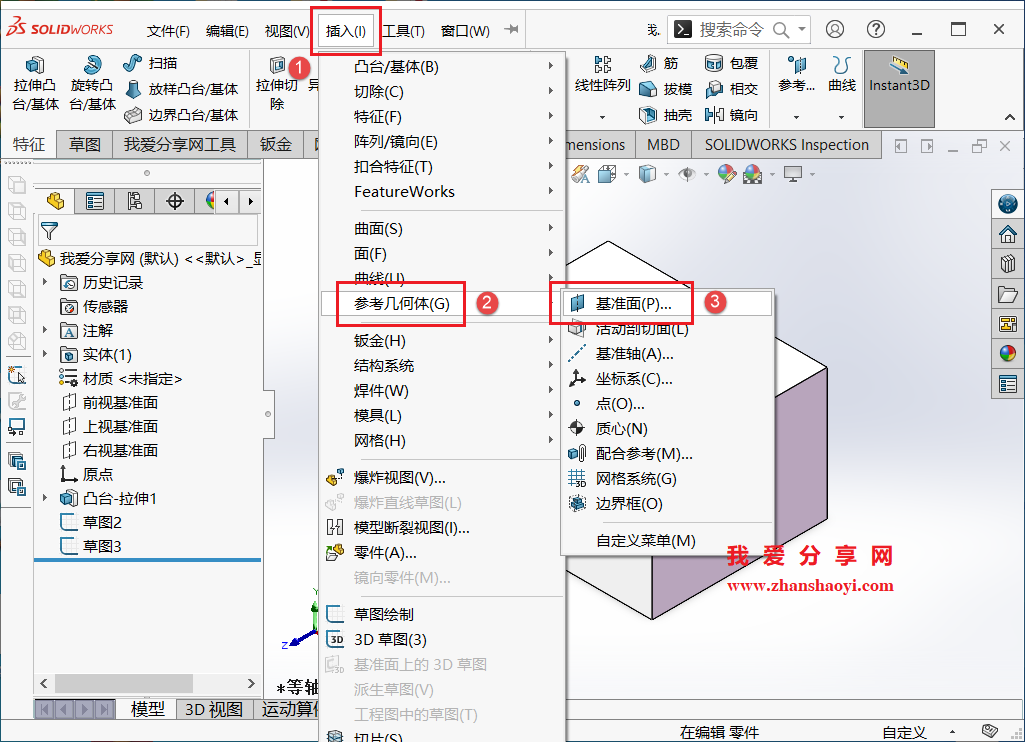

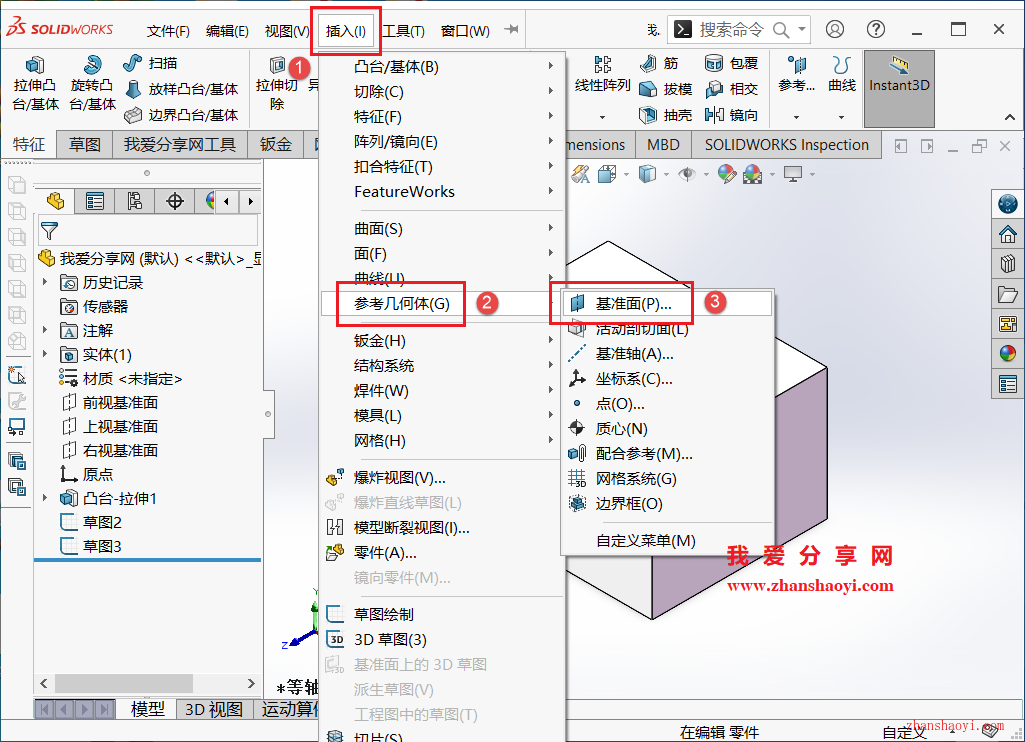

4、将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【插入】→【参考几何体】→【基准面】；

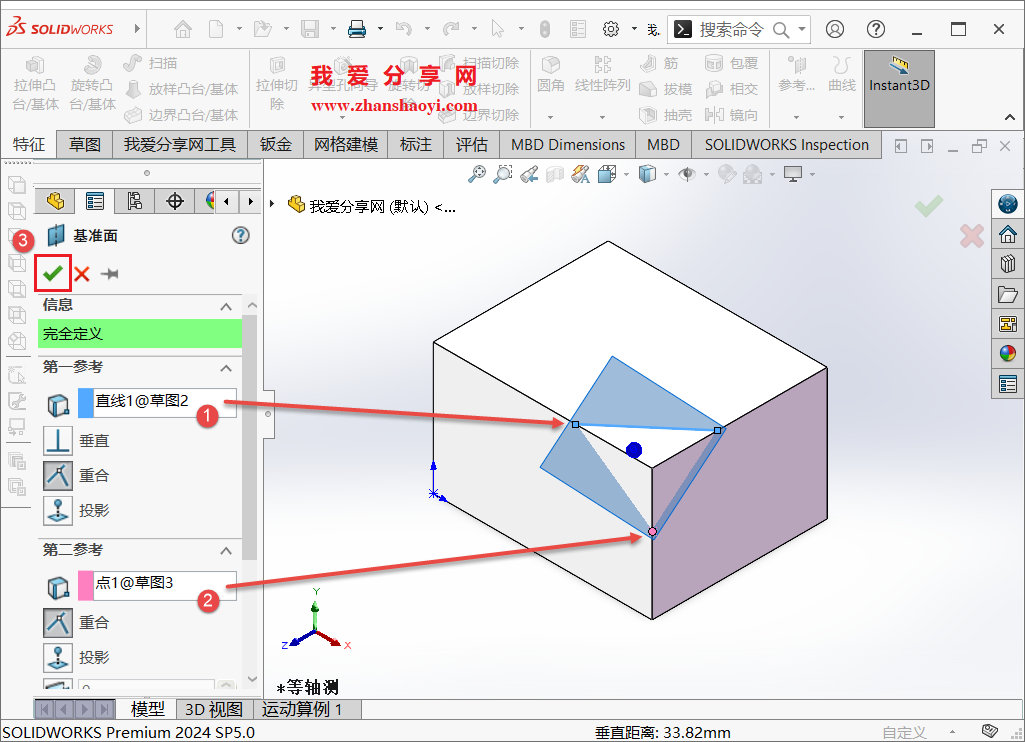

5、基准面的参考选择前面绘制的线段和点，然后点击【✓】按钮；

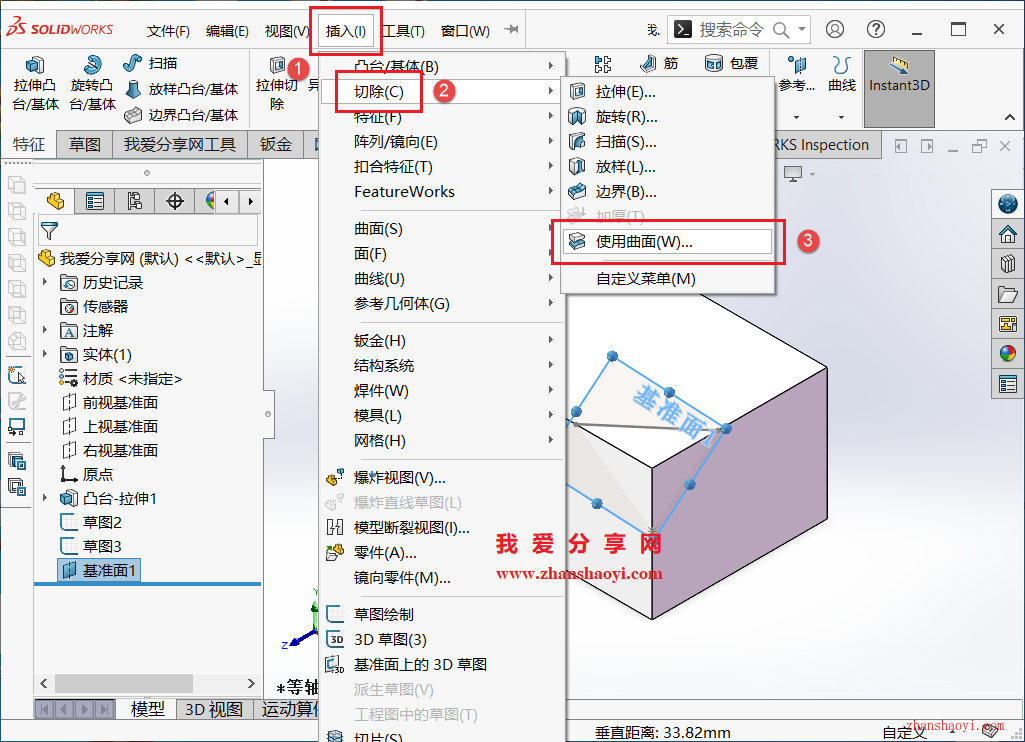

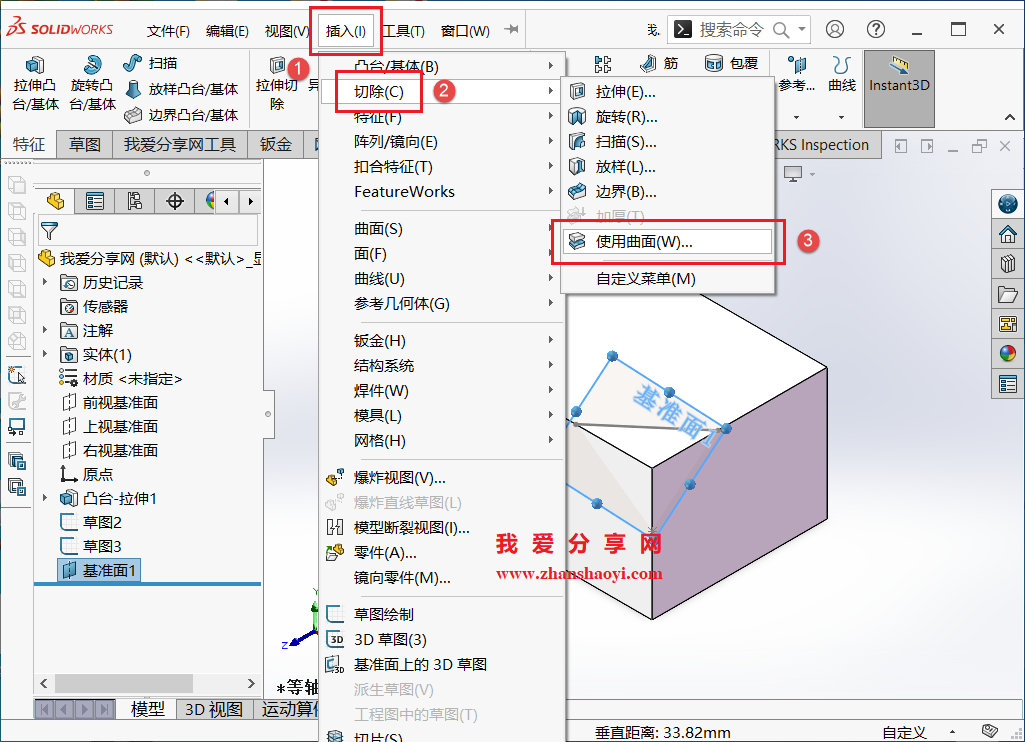

6、第二步，切除，将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【插入】→【切除】→【使用曲面】；

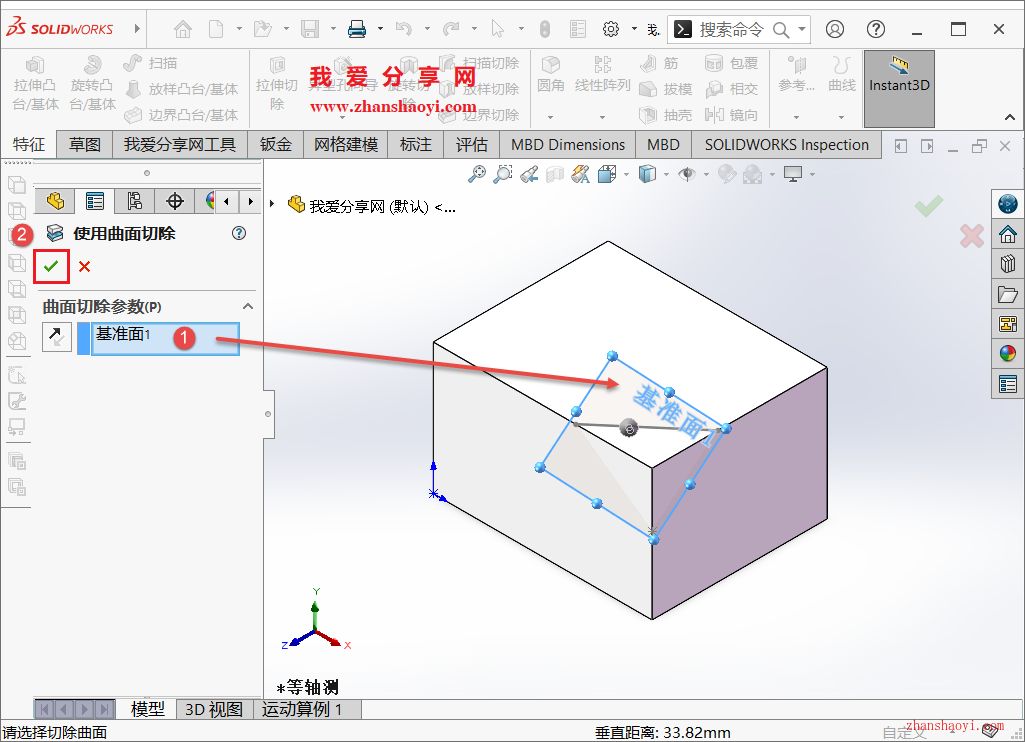

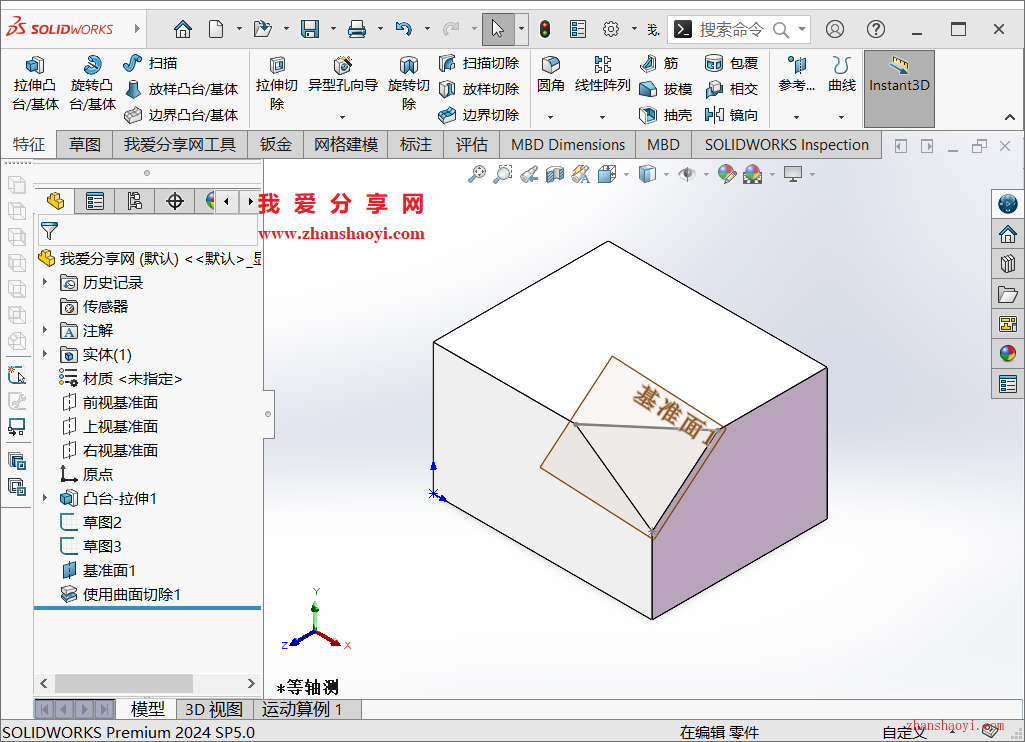

7、选好要切除的方向，点击【✓】按钮就成功切除了；

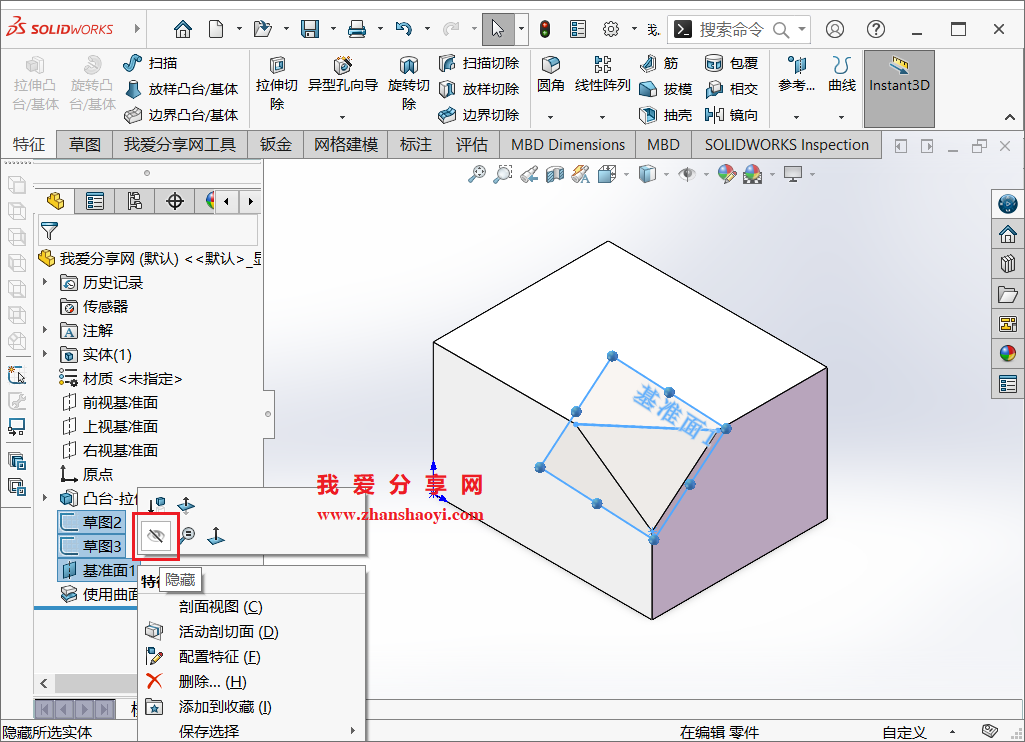

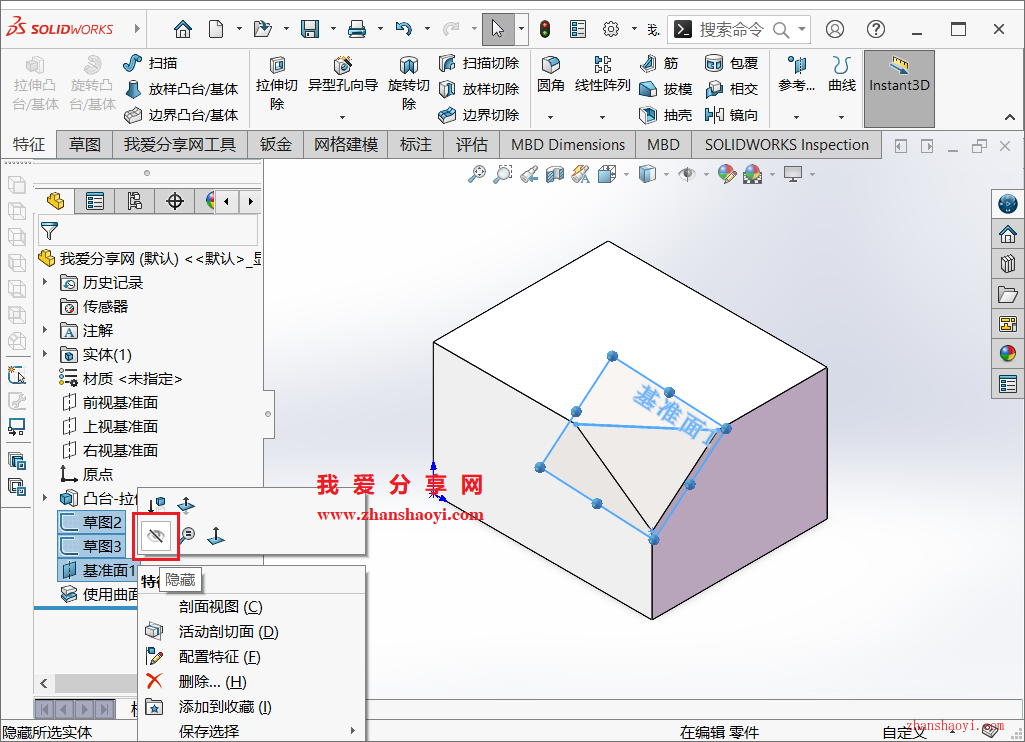

8、第三步，隐藏辅助草图和基准面，选中新建的辅助草图线段和点、基准面，然后鼠标右击选择【隐藏】按钮；

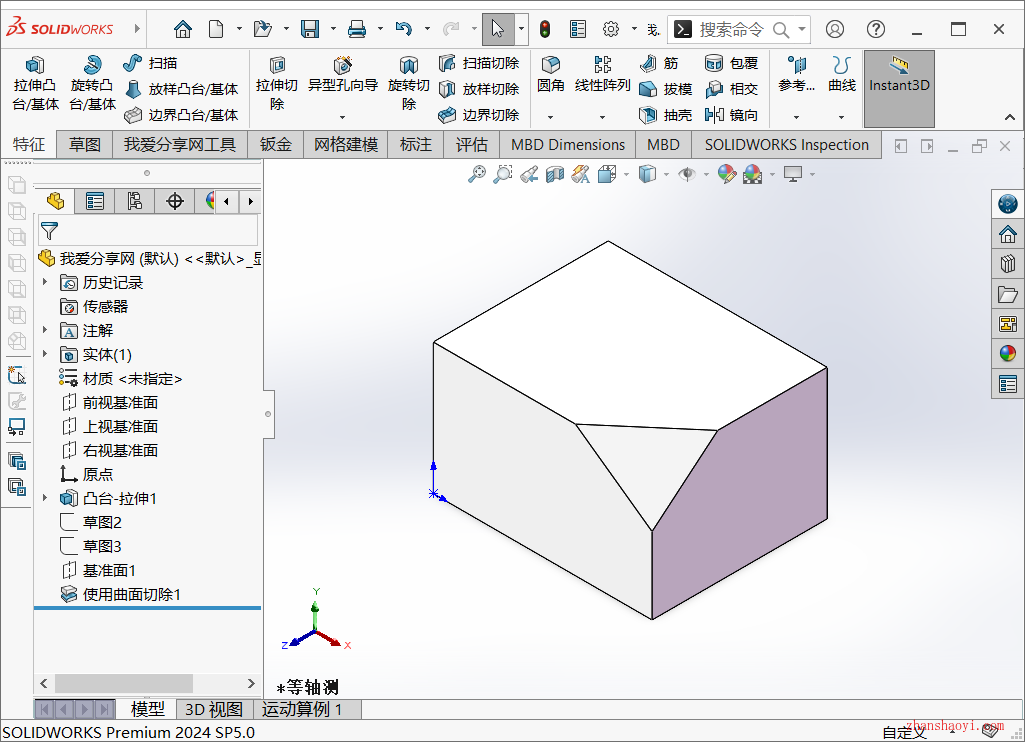

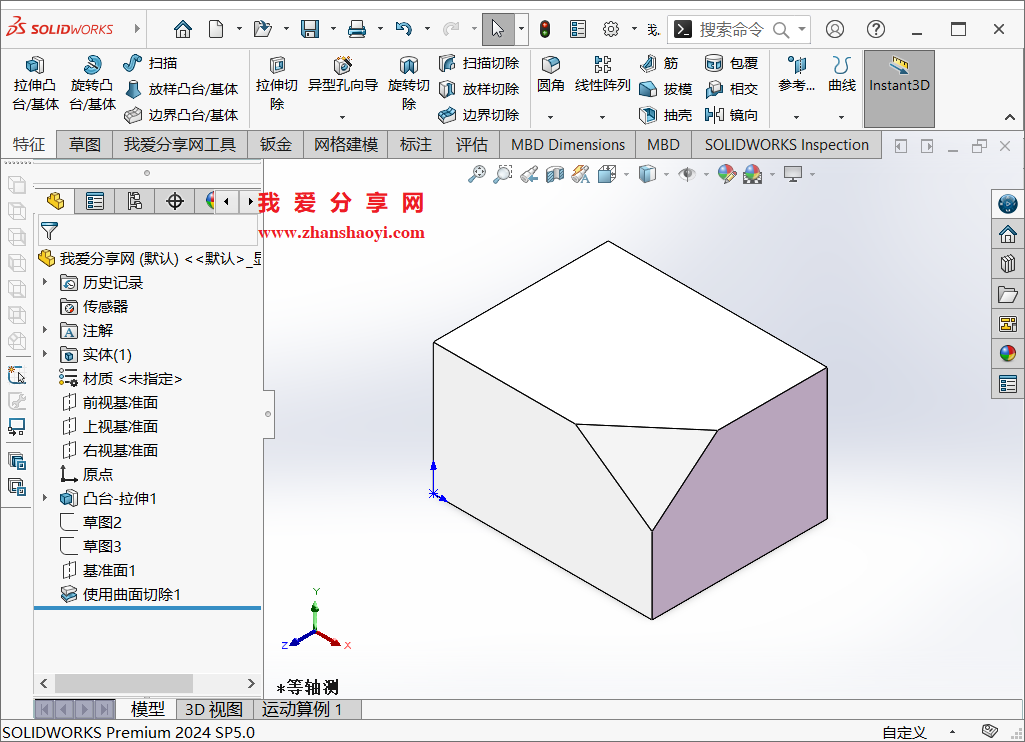

9、完成模型斜切面效果如下，希望本文分享的内容对你有所帮助~~
