SolidWorks绘图技巧之创建变形倒角

在 SOLIDWORKS 中，「变形倒角」我们可以通过‌「面-面」倒角‌结合「‌包络控制线」‌（如样条曲线）实现非标准、自定义形状倒角的创建；

操作步骤：

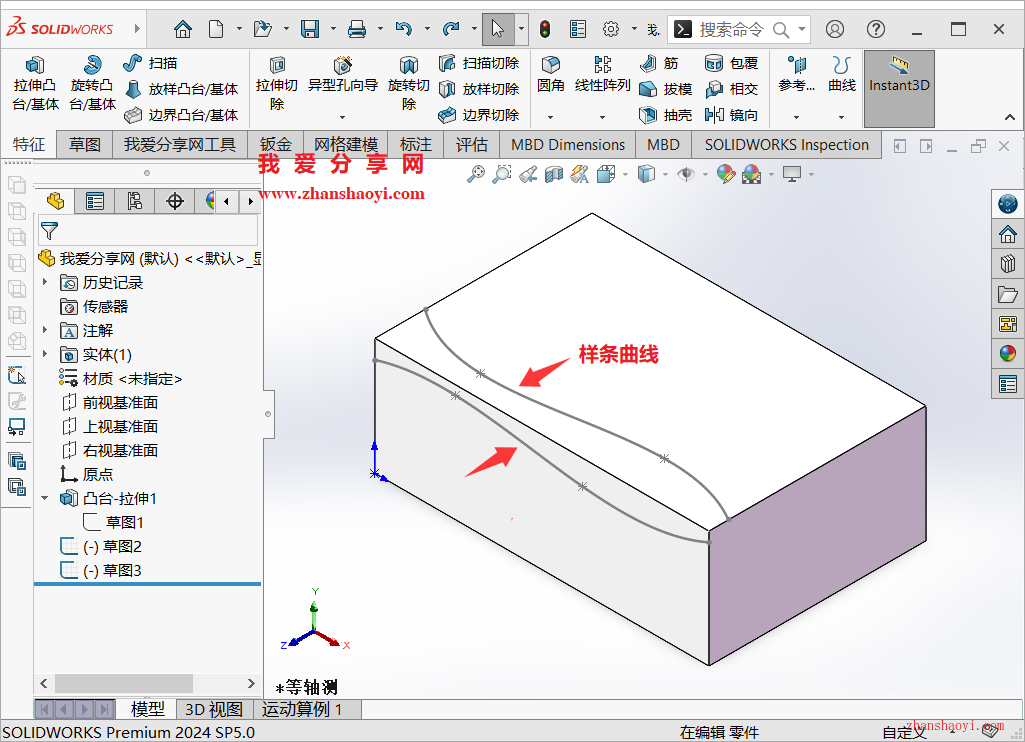

1、先打开SolidWorks 2024软件，新建示例长方体零件，在相邻的两个面上绘制出样条曲线，如下：

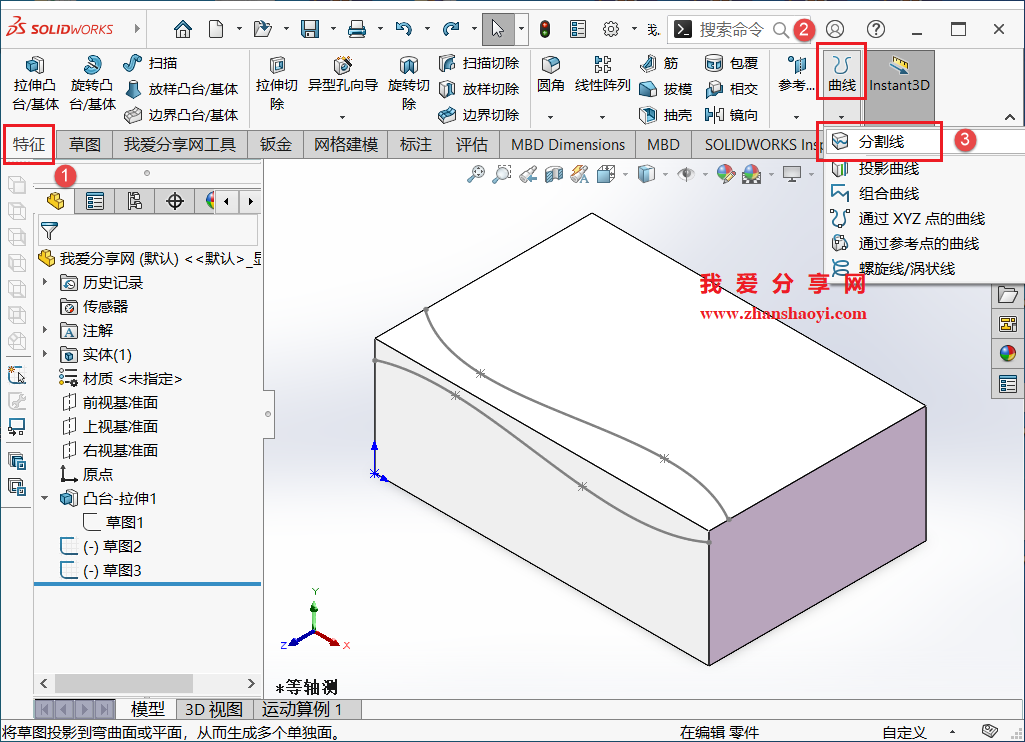

2、第一步，使用‌分割线‌工具将需要倒角的面沿样条曲线分割为两个独立面，点击上方工具栏中【曲线】→【分割线】；

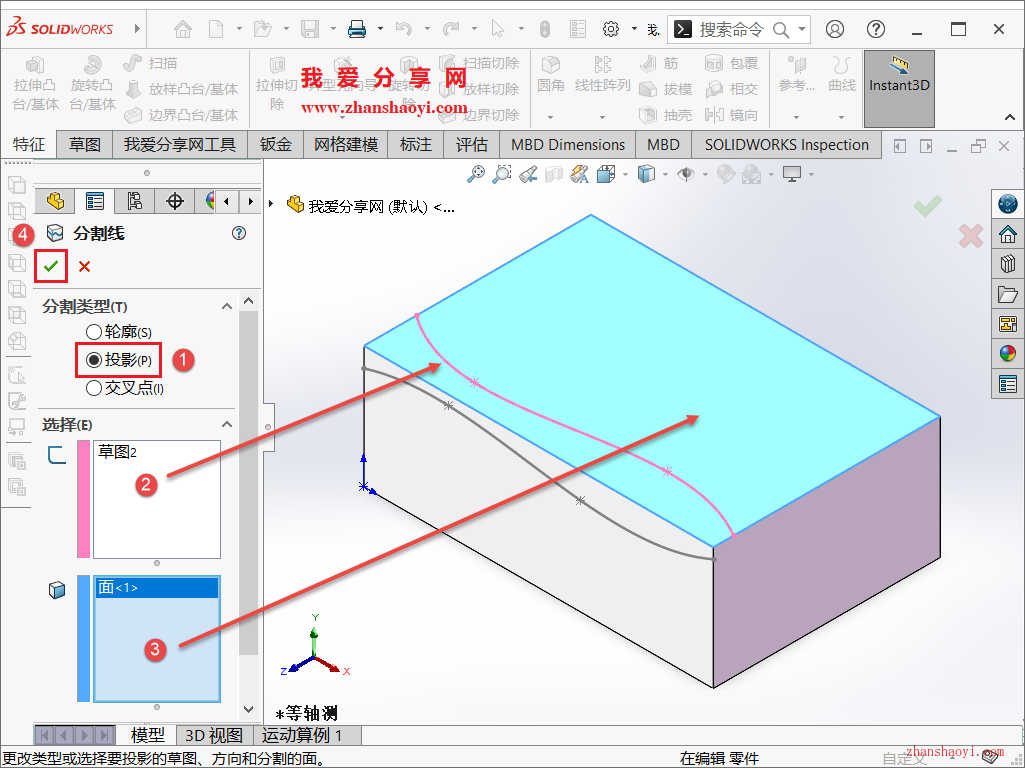

3、选择上表面的样条曲线和面将一个面变成两个面，然后点击【✓】按钮；

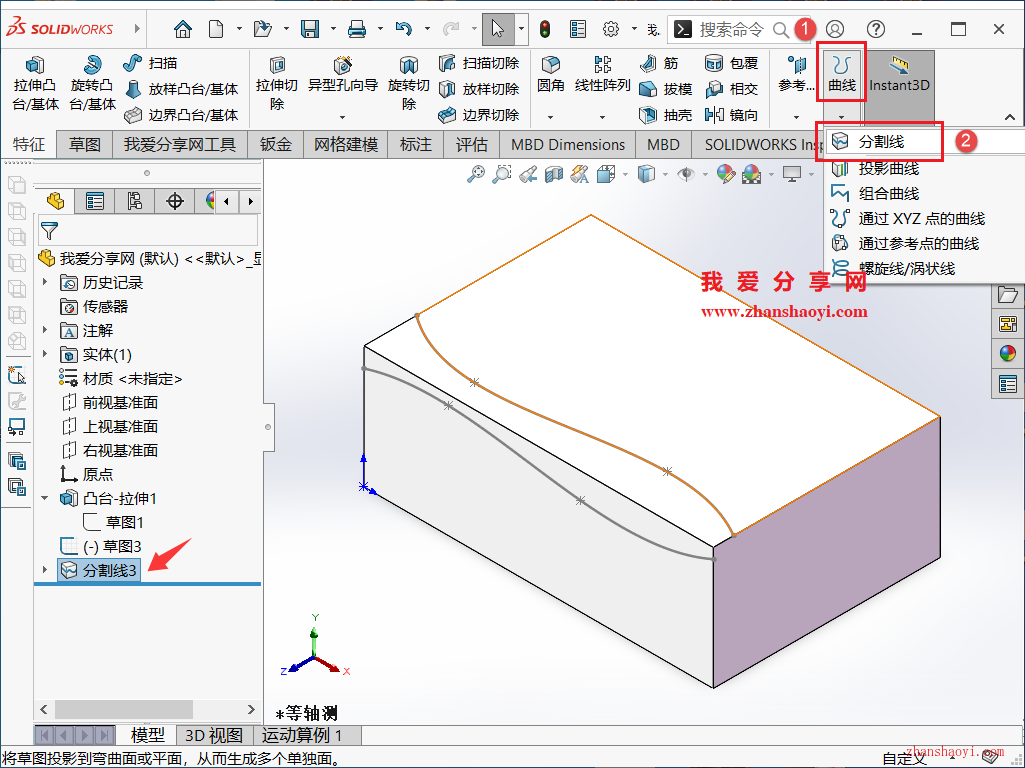

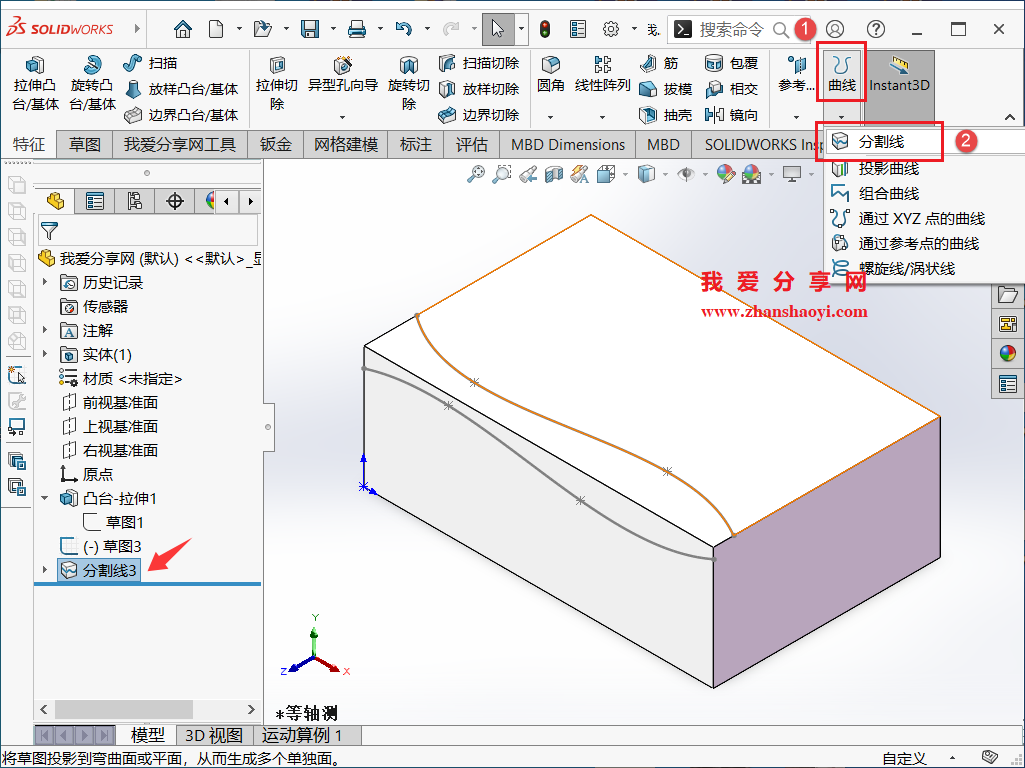

4、继续点击【曲线】→【分割线】；

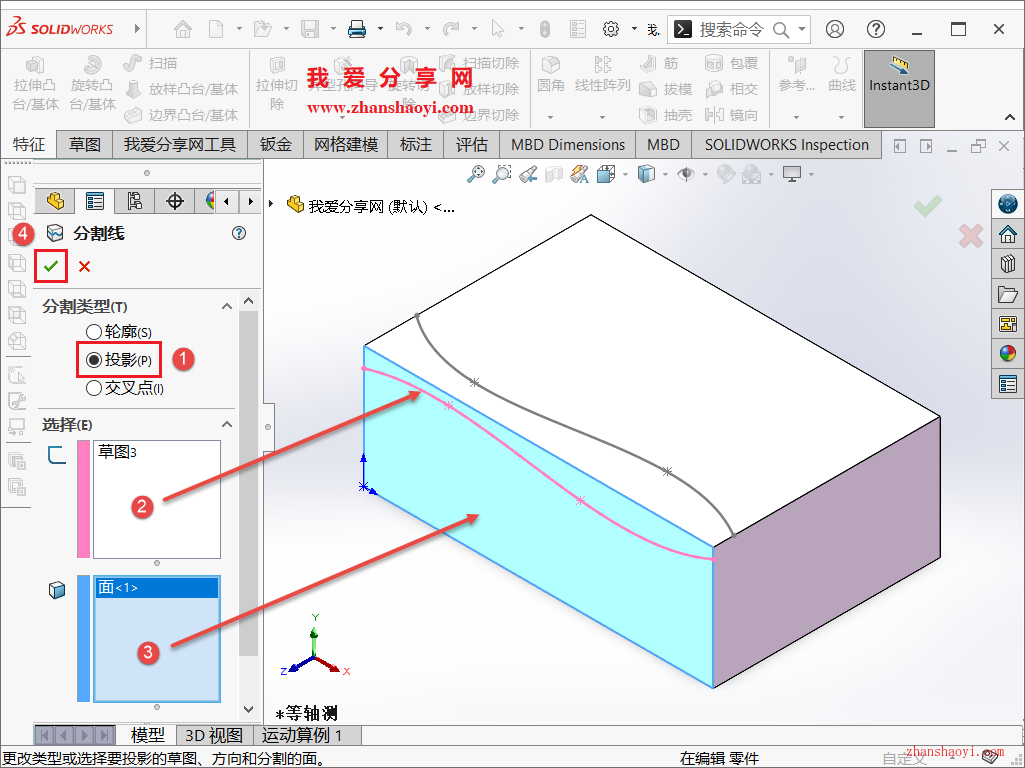

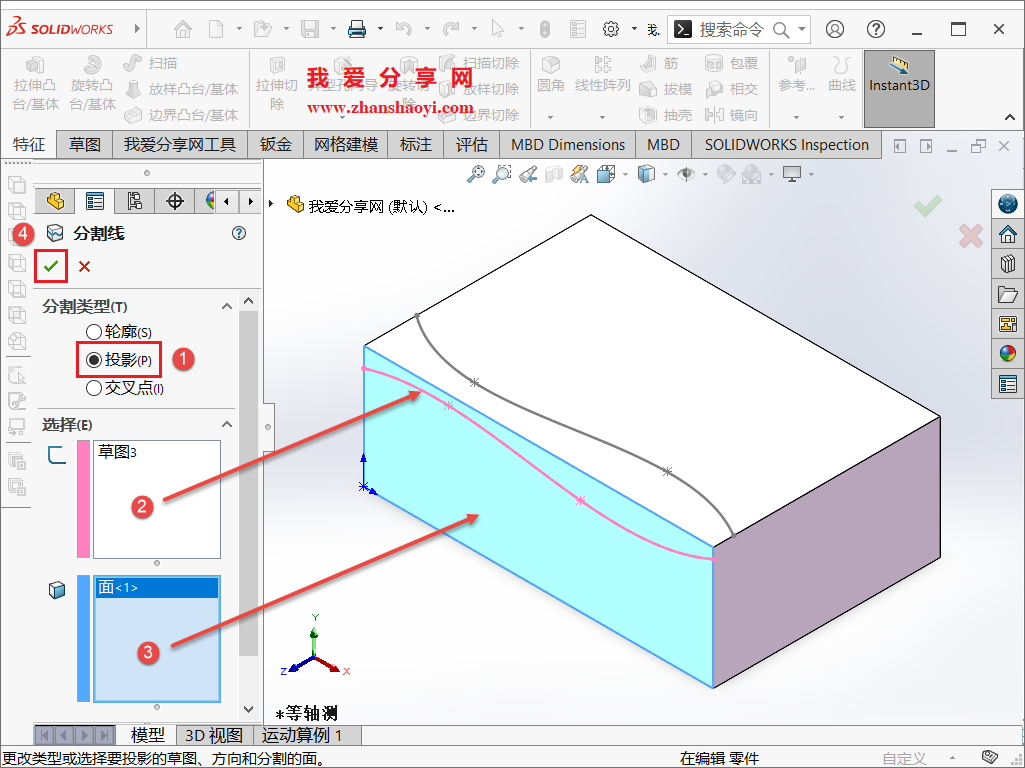

5、类似操作，用样条曲线将侧面也分割开为两个面；

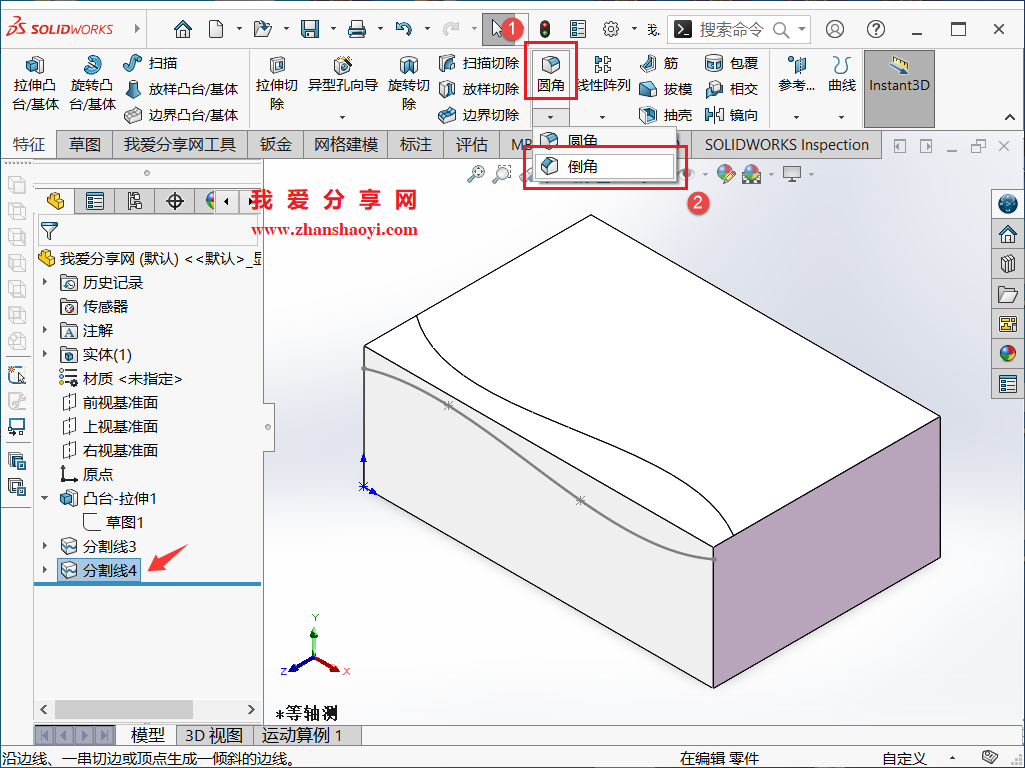

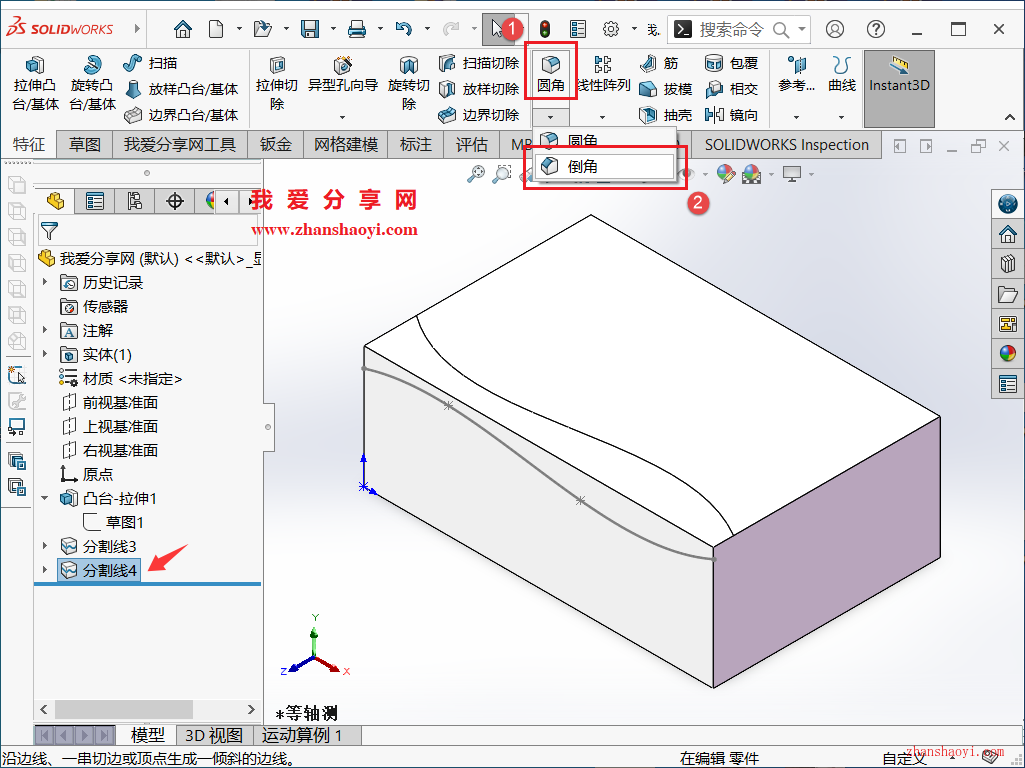

6、点击工具栏中【圆角】→【倒角】；

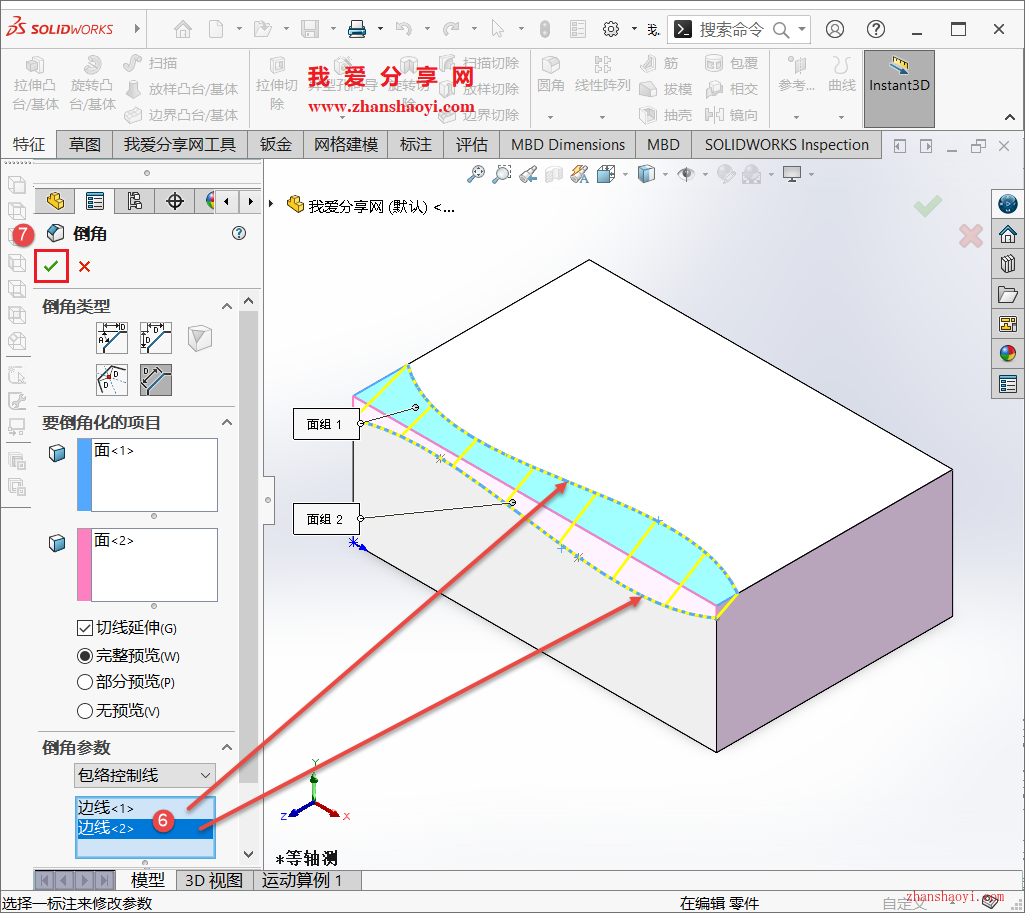

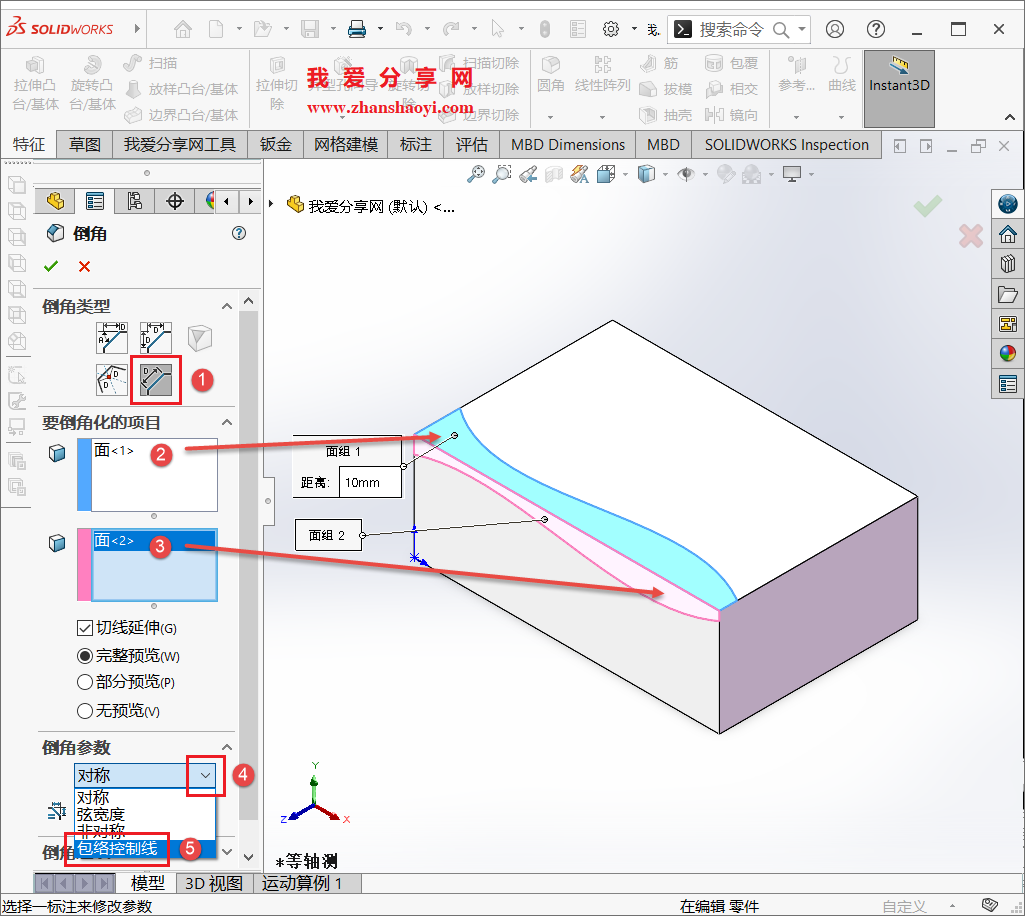

7、在左侧栏中选择倒角类型为【面-面】，在下方中分别选择分割出来的两个面，倒角参数选择【包络控制线】，倒角参数栏中选择两条样条曲线，预览效果，再点击【✓】按钮；

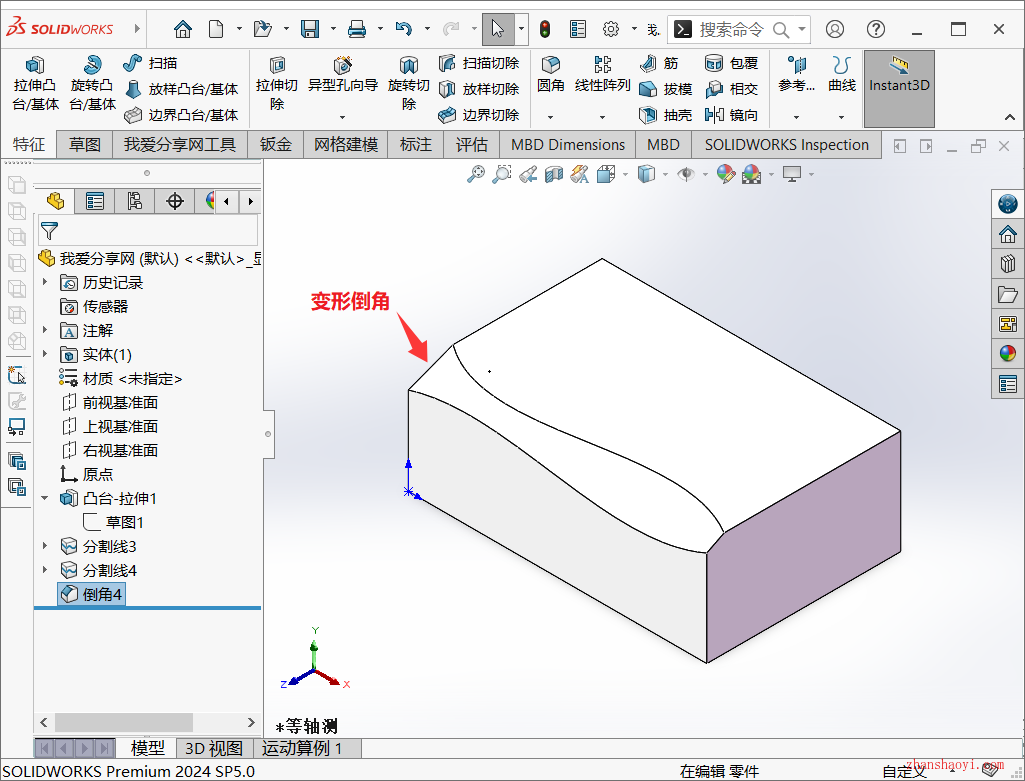

8、完成自定义形状倒角(变形倒角)绘制如下，希望本文分享的内容对你有所帮助~~

温馨提示：此方法仅适用于‌SOLIDWORKS2024及以上版本。
