SolidWorks草图技巧之标注圆形边界与线之间的距离

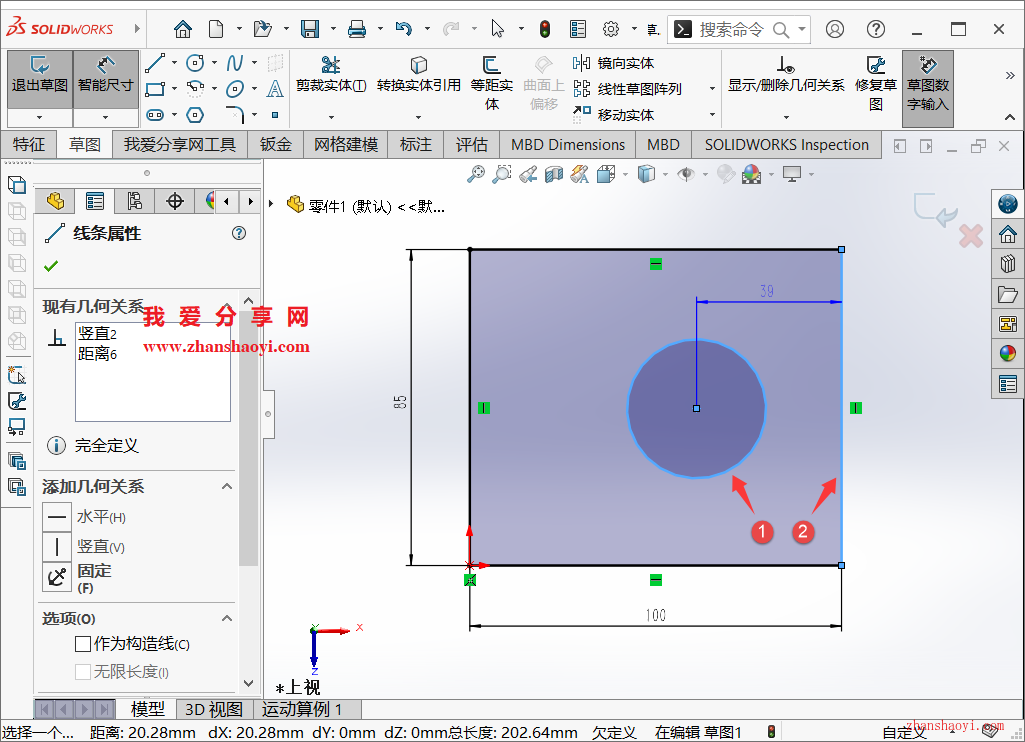

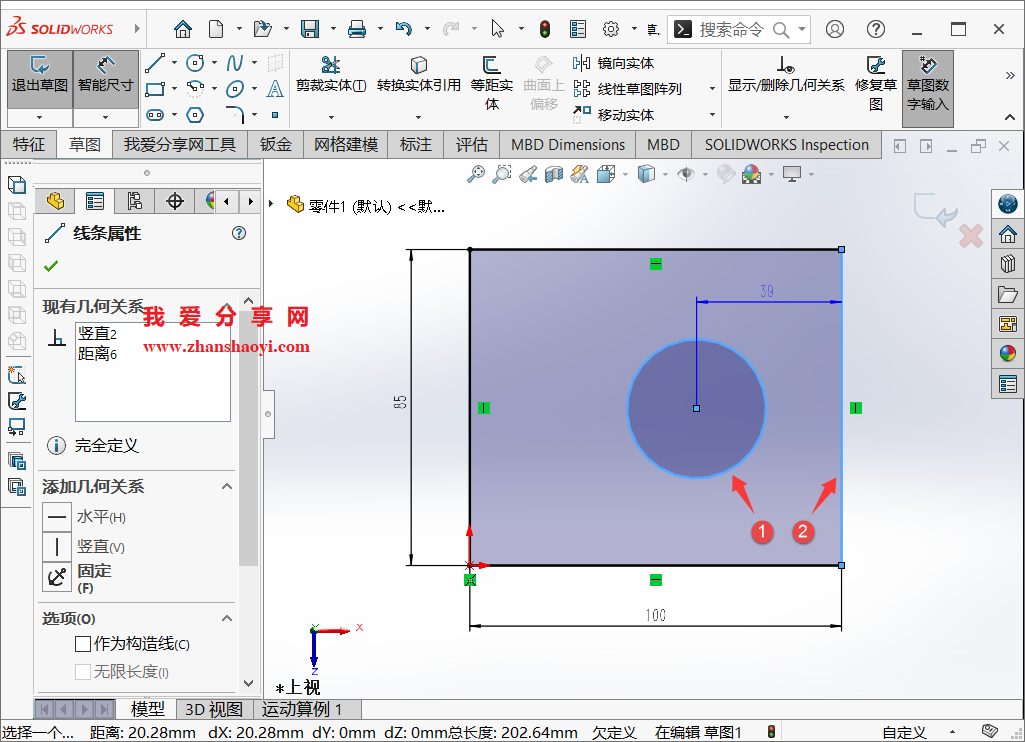

SolidWorks中直接使用智能尺寸进行常规距离标注，默认标注的是圆心与直线的距离，如下，如果想标注出圆形边界与直线之间的距离，如何实现呢？

操作步骤：

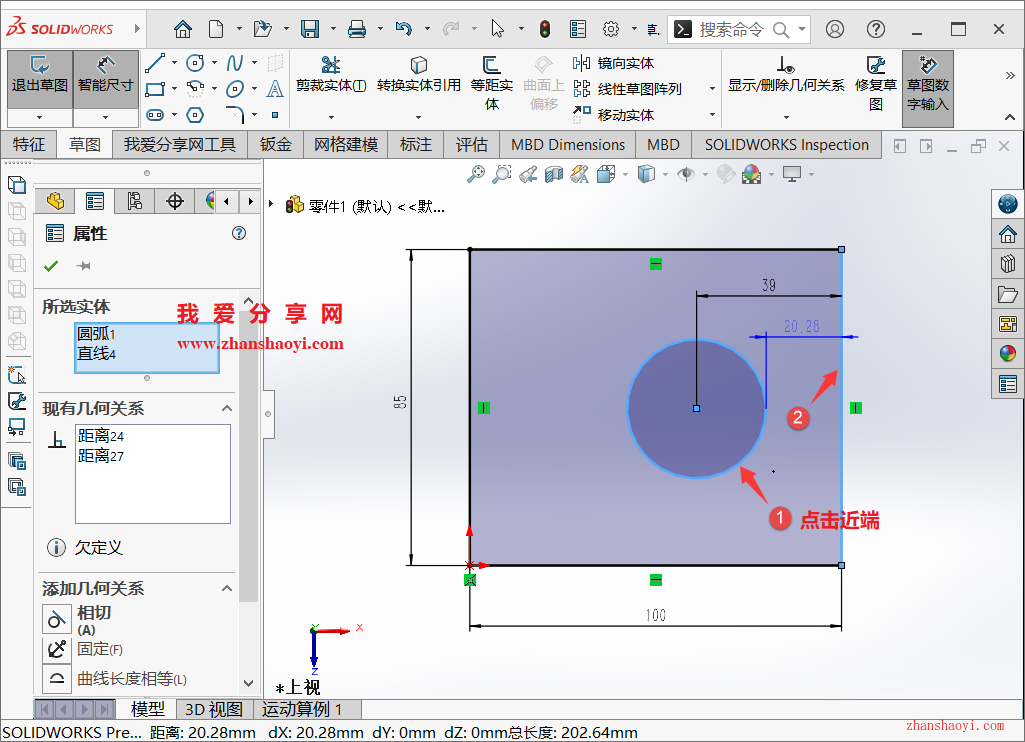

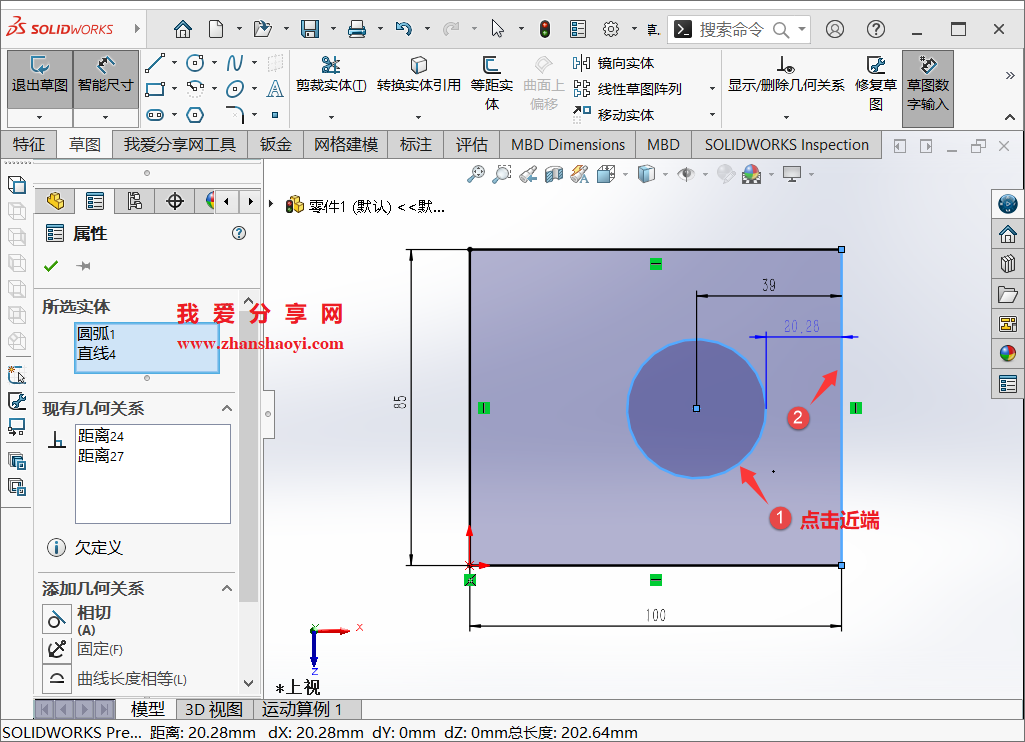

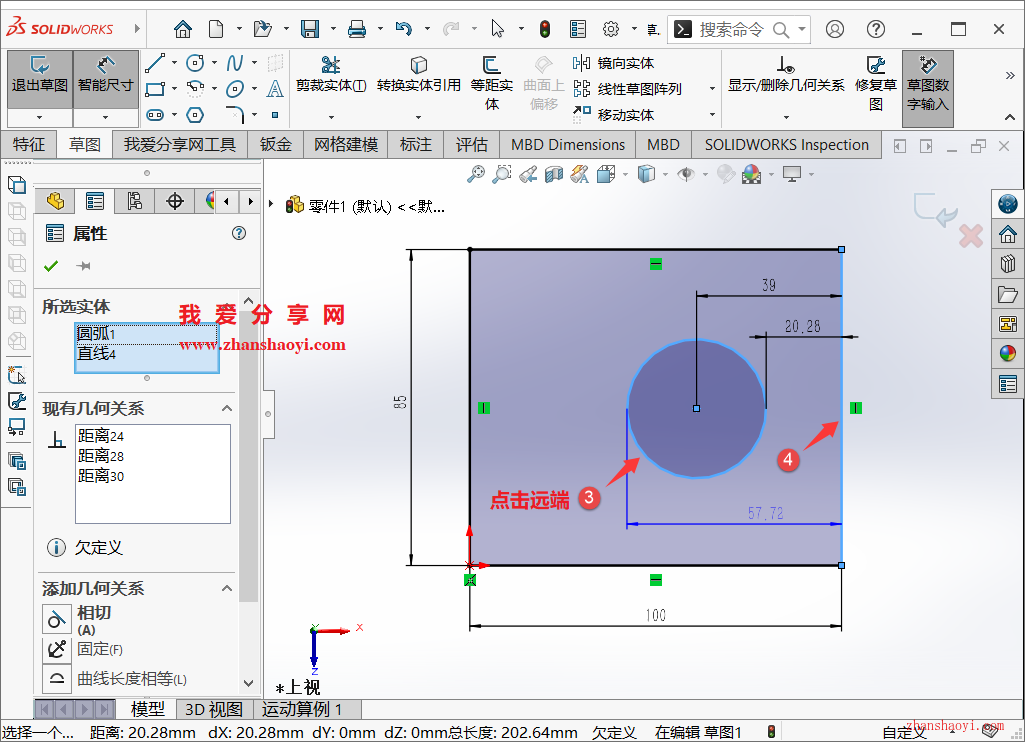

1、先打开SolidWorks 2023软件，进入草图绘制界面，当我们需要标注圆形边界时，先按下Shift键，再进行智能尺寸标注，即可标注出圆形边界与直线间的距离；注意：当鼠标选择近端则标注的是最近距离，当鼠标选择远端，则标注的是最远距离；

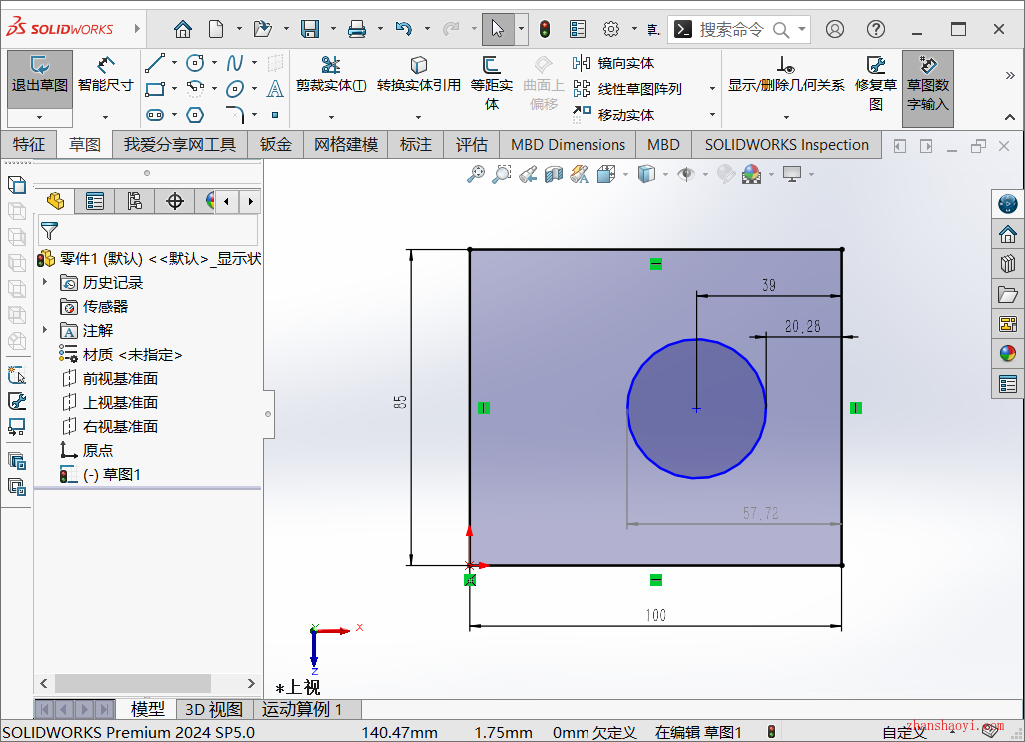

3、完成圆形边界上的标注效果如下，希望本文分享的内容对你有所帮助~~
