最近有小伙伴提问：SolidWorks三维图是有颜色的，但是出SolidWorks工程图轴测图显示的是线框，想要轴测图显示出模型颜色（即装配体或零件的上色外观），不知道怎么解决？其实这个问题很好解决；
操作步骤：

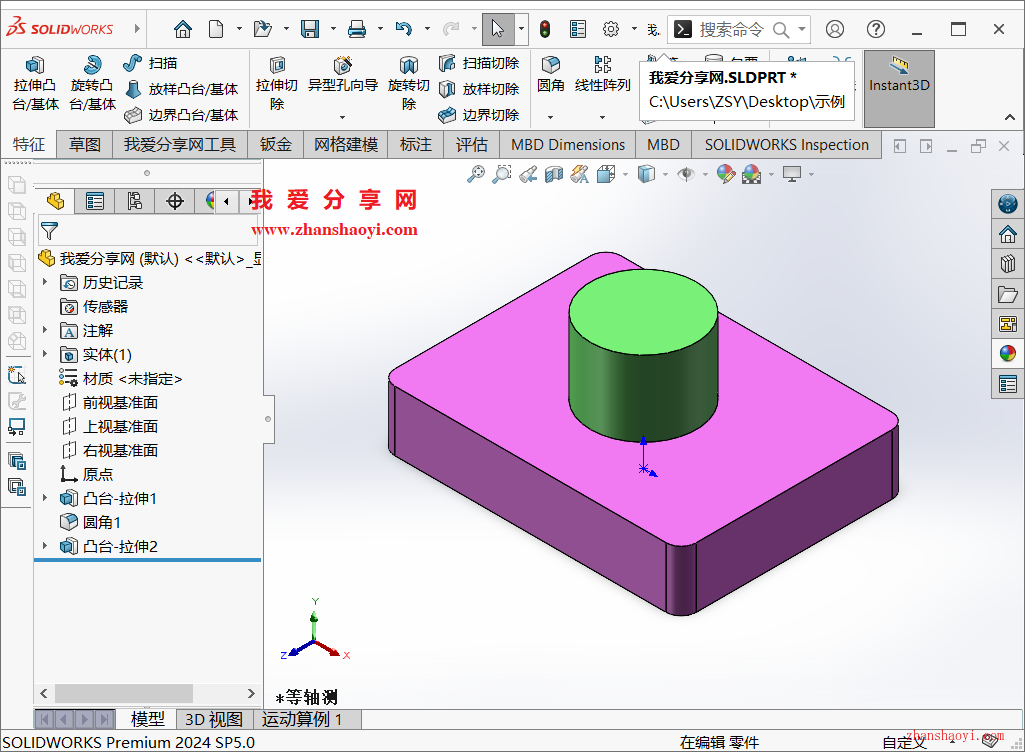

1、先打开SolidWorks 2023软件，绘制如下示例零件模型，并上色；

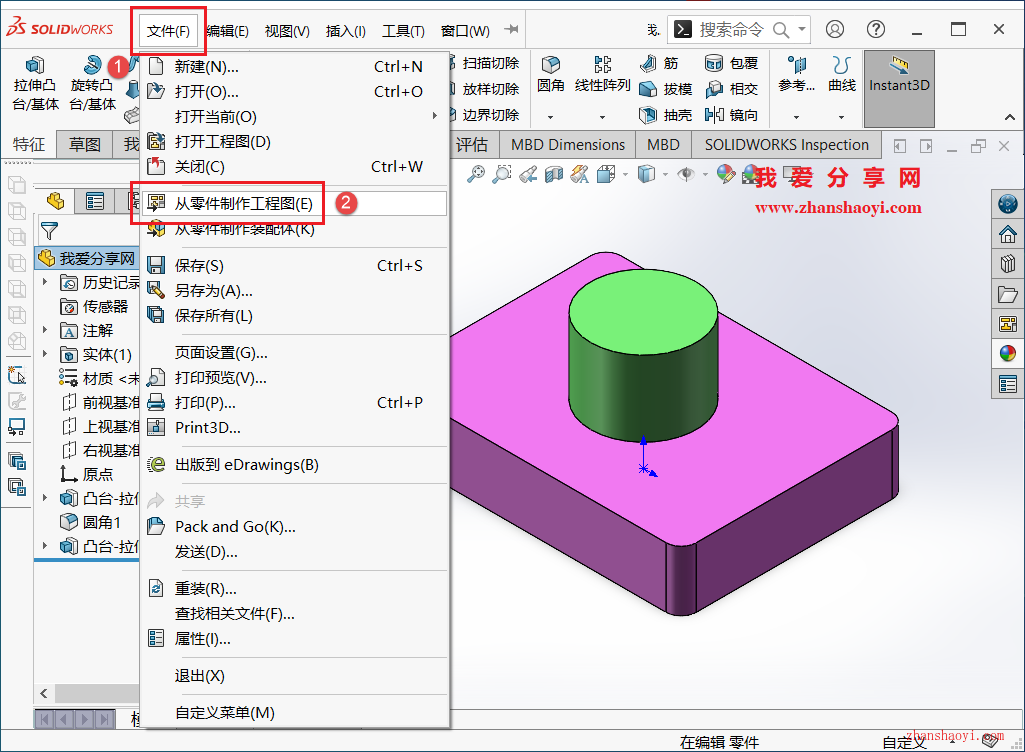

2、将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【文件】→【从零件制作工程图】；

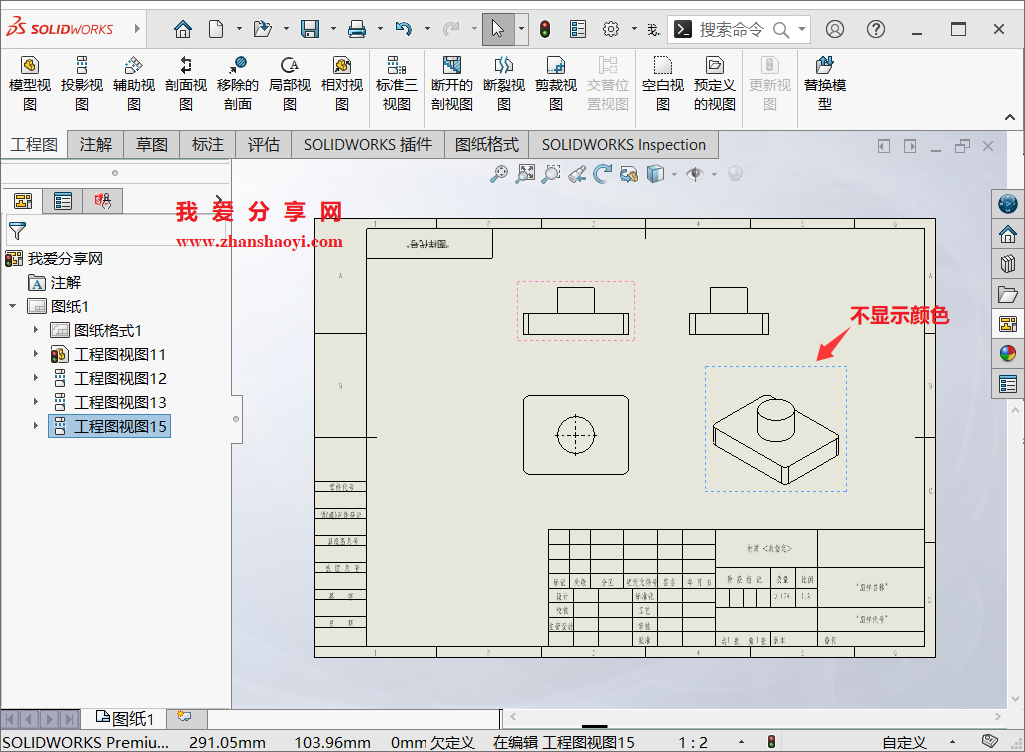

3、绘制出如下示例工程图，默认轴测视图不显示模型颜色；

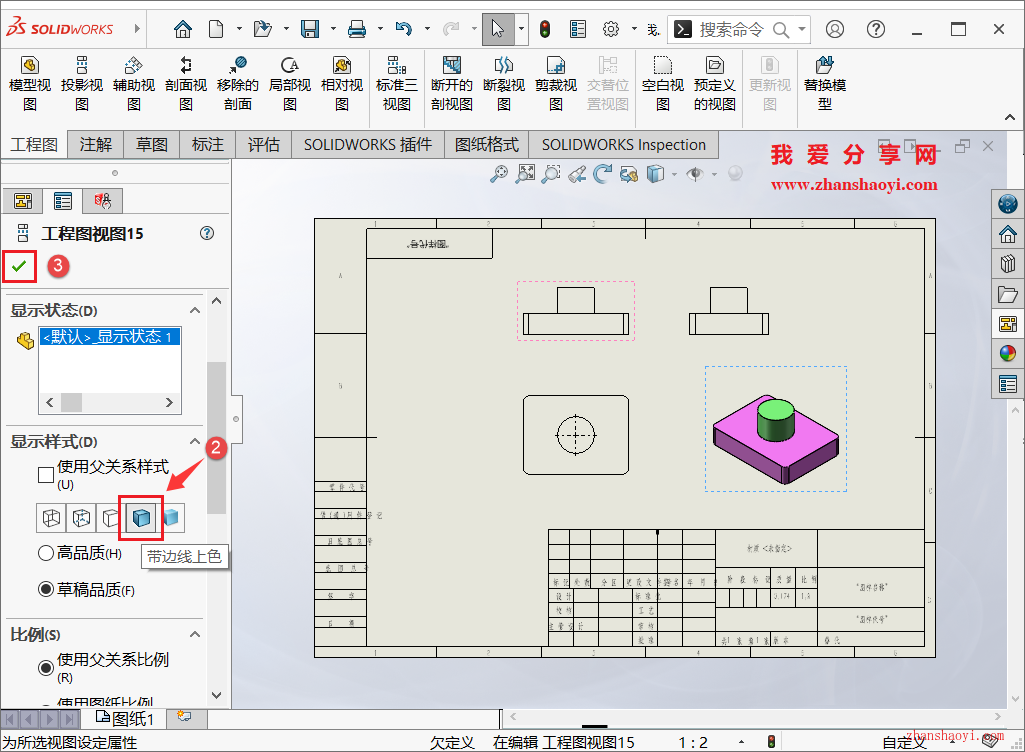

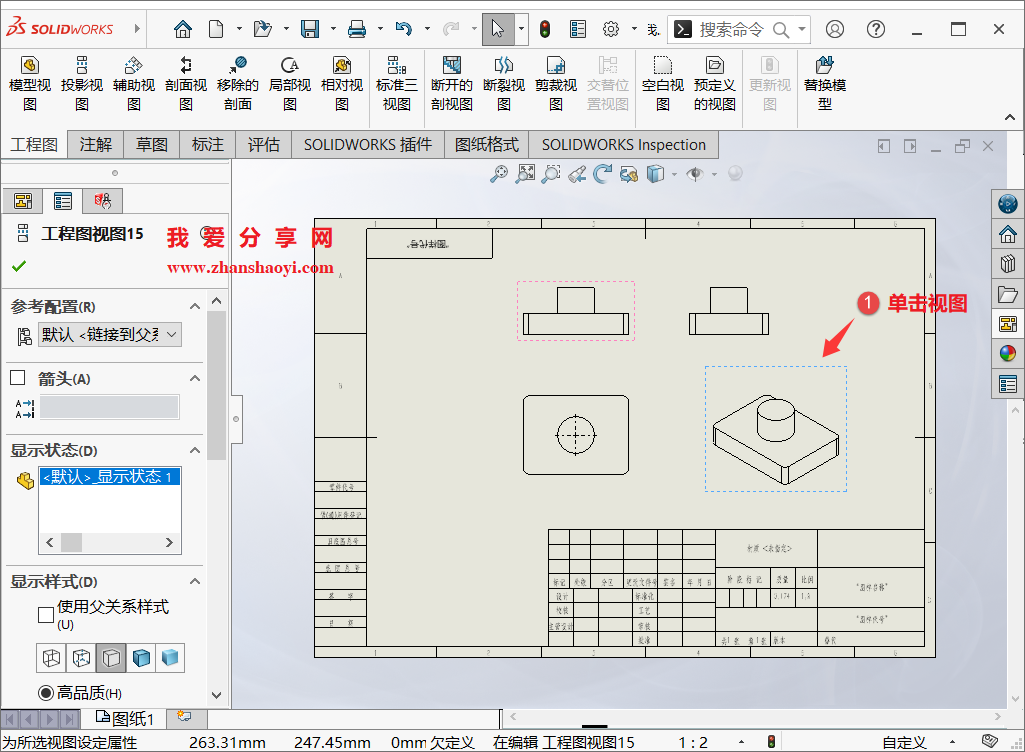

4、打击轴测图打开左侧属性栏，找到显示样式栏，选择【带边线上色】按钮，如下图

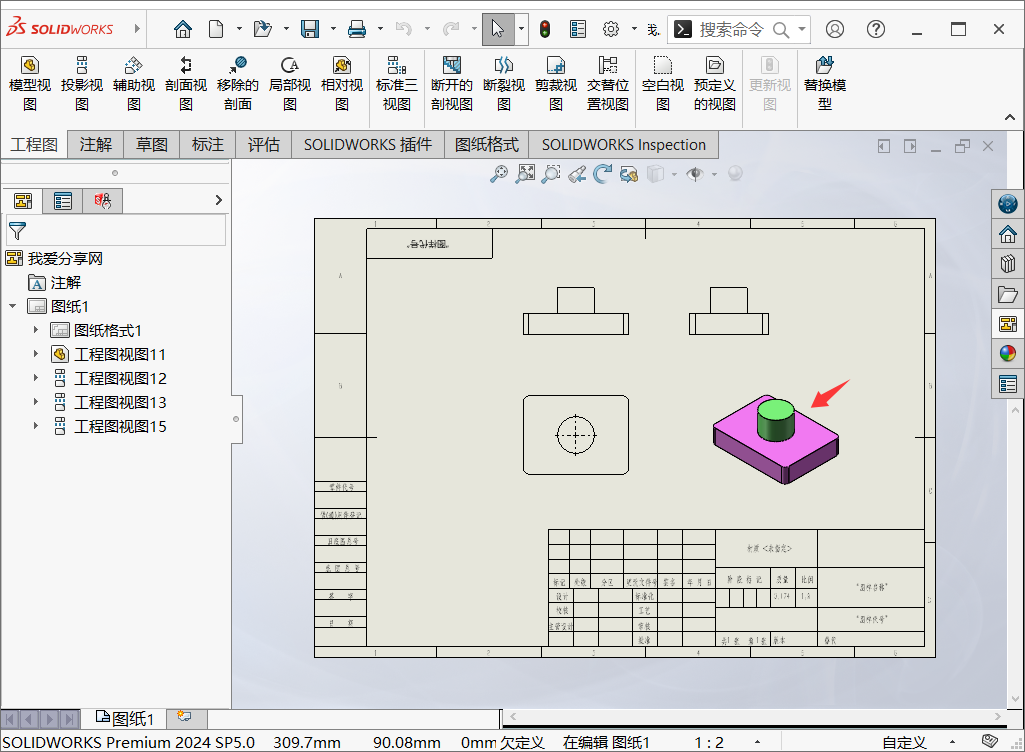

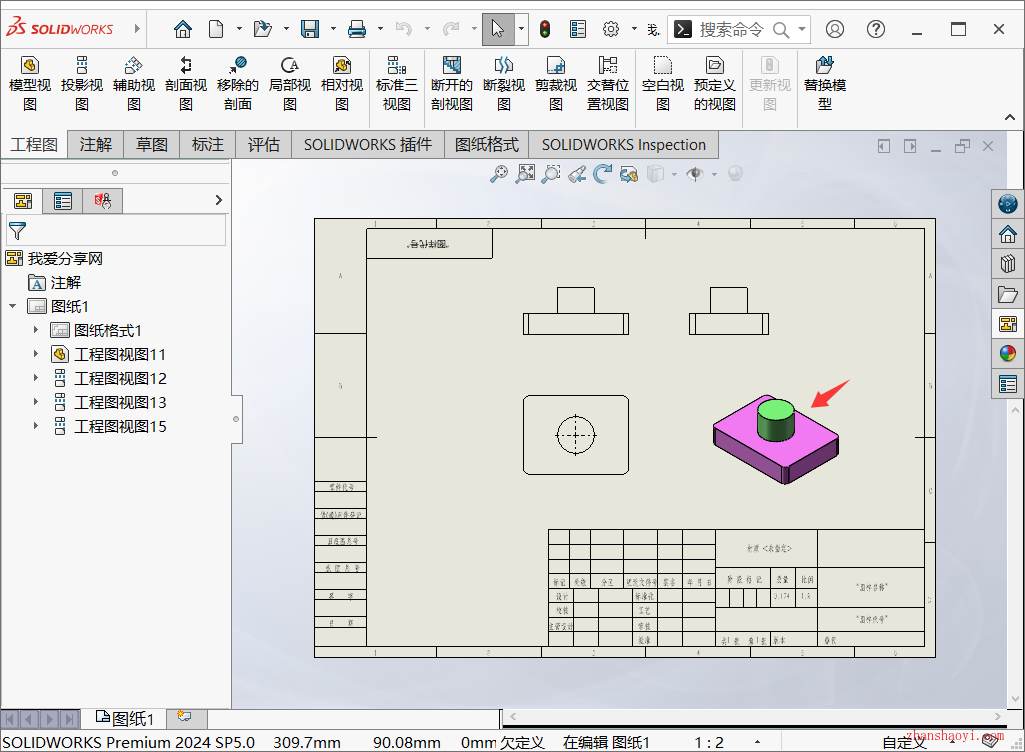

5、完成轴测图显示模型颜色效果如下，希望本文分享的内容对你有所帮助~~
