一、创建线型粗细配置文件*.pnt
1、新建一个非中文名的*.txt文件，如：建一个table.txt文件，把下面的内容复制进去：
pen 1 color 0.0 0.0 0.0; thickness0.035cm
pen 2 color 0.0 0.0 0.0; thickness 0.01cm
pen 3 color 1.0 0.0 0.0; thickness 0.013cm
pen 4 color 0.0 0.0 0.0; thickness 0.013cm
pen 5 color 0.0 0.0 0.0; thickness 0.025cm
pen 6 color 0.0 0.0 0.0; thickness 0.013cm
pen 7 color 0.0 0.0 0.0; thickness 0.013cm
pen 8 color 0.0 0.0 0.0; thickness 0.013cm
上面这些参数是什么意思呢？
第一，上面的参数即Proe线型粗细配置参数(可以视为笔宽文件配置)，Proe把每一种线型称为一种笔，共8支笔，即8种线型，分8个序号表示，不同序号表示不同线型，其分别含义见下：
pen1表示为：设置可见几何，剖面切线和箭头，基准面等 粗细参数。
pen2表示为：设置尺寸线，导引线，中心线，剖面线、文本，注释等 粗细参数。
pen3表示为：设置隐藏线，阴影文本 粗细参数。
pen4表示为：设置样条曲线网格 粗细参数。
pen5表示为：设置钣金件颜色图元 粗细参数。
pen6表示为：设置草绘截面图元 粗细参数。
pen7表示为：设置灰色草绘尺寸，切换了的截面 粗细参数。
pen 8表示为：设置样条曲面网格 粗细参数。
第二，color 0.0 0.0 0.0代表笔的颜色，后面三个数值分别是红色R，绿色G和蓝色B的比例值，0~1，1为最强，三个0也就是黑色。
2、将上面参数复制进去后保存table.txt文件，保存后把后缀名改为table.pnt。
二、设置config.pro 配置文件
1、以记事本的方式打开配置文件config.pro，在里面输入：
pen_table_file D:\xxx\xxx\table.pnt（即上面的table.pnt文件的存储路径。）
use_8_plotter_pens（空格）yes（设置是否要启用8支笔）

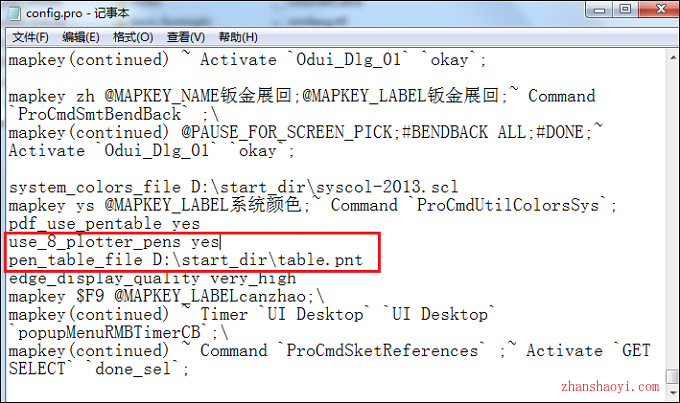

如下图所示：
2、此时重启proe，当打印一张工程图时，你会发现线型已明显发生变化，如下：
温馨提示：经测试发现线型配置只对工程图几何线型、标注线型粗细有效，对剖面线、样条线无效。
