Origin如何绘制彩色分段数据图?

2021年10月12日22:34:20Origin如何绘制彩色分段数据图?已关闭评论 5,455

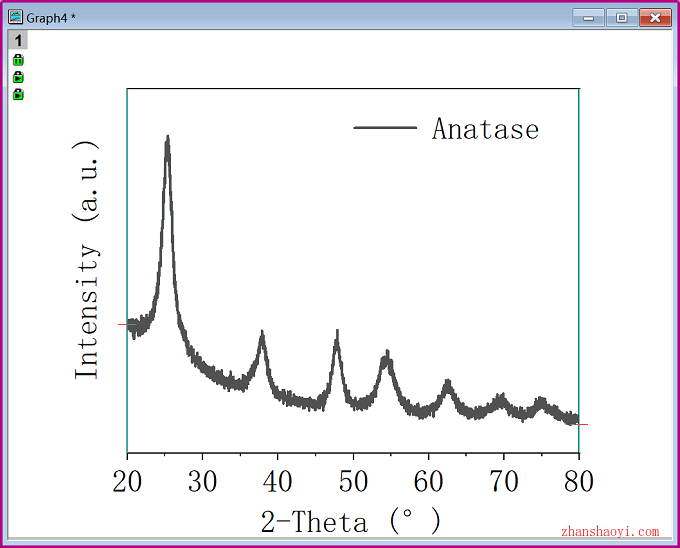

Origin基础绘图绝大部分科研童鞋都很会使用,选中数据,再插入图形即可。一般而言,一组数据对应的数据图的粗细、颜色等属性都是统一的,就像下面:

Origin如何绘制彩色分段数据图?

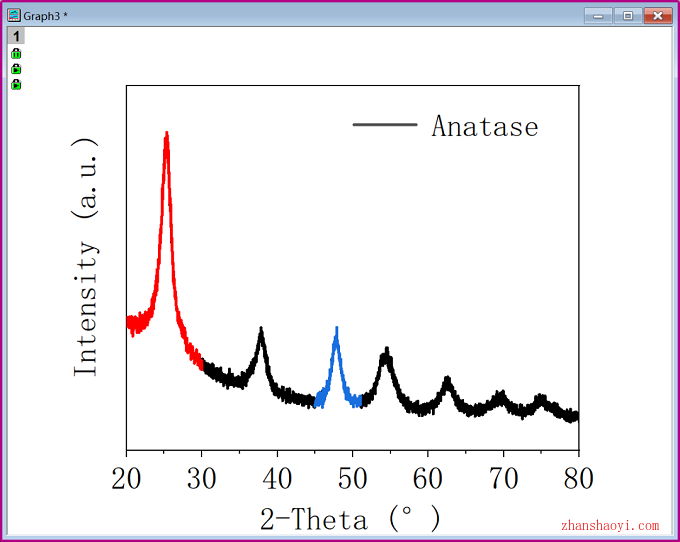

如果你想要实现下面局部更改颜色的效果,应该怎么做?

Origin如何绘制彩色分段数据图?

数据就可以通过颜色突出局部特征,比如,大家很直接就会注意到红色或蓝色的局部数据,非常有意思。当然一段一段拼起来,通过叠加多张图实现的话工作量有点大。

操作步骤

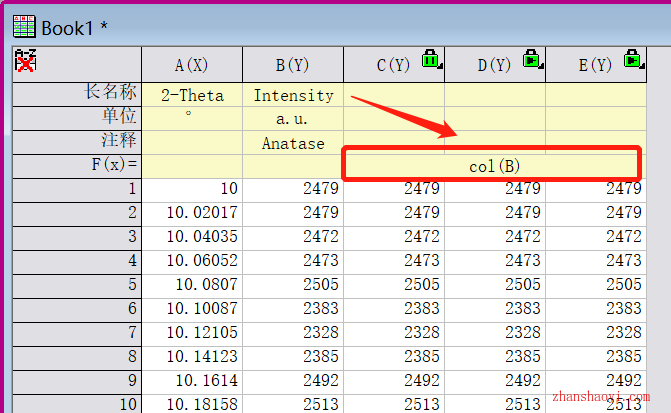

1.首先,通过F(x)函数命令copy一下数据列;

Origin如何绘制彩色分段数据图?

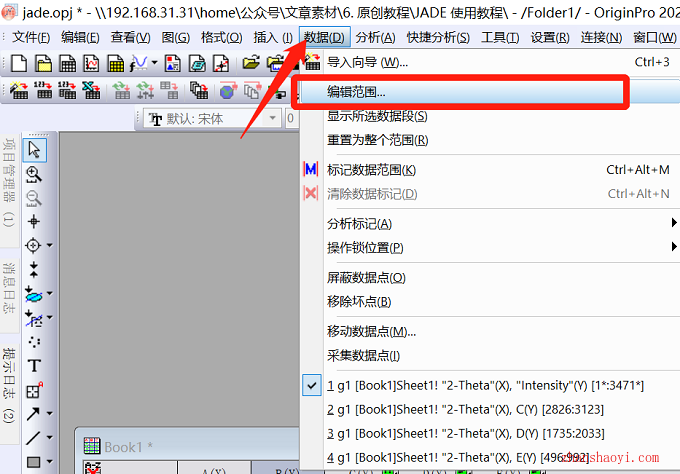

  1. 选择曲线图进行绘制,这里基础绘图步骤就跳过了,直接进入操作。选中曲线,点击【数据】→【编辑范围】

Origin如何绘制彩色分段数据图?

  1. Origin2020以后的版本点击数据时有“快捷窗口”,可以直接调出【编辑范围】;

Origin如何绘制彩色分段数据图?

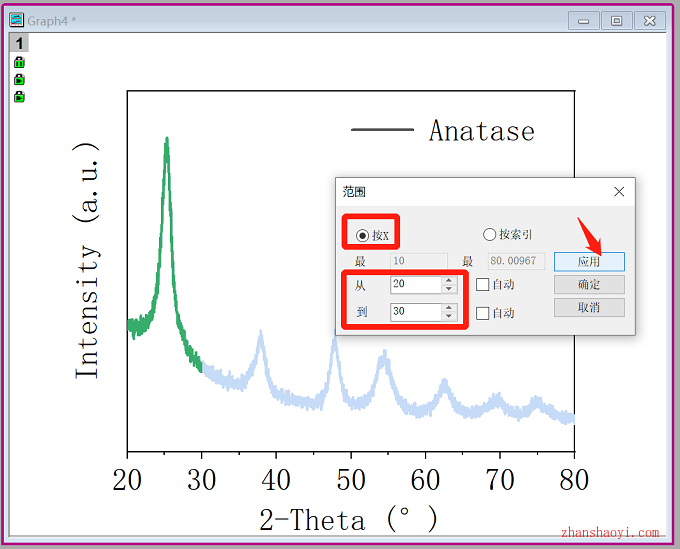

4.选中“按X”,设置好X范围,点击【应用】,出现如下预览窗口,方便修改X范围,确定好后点击【确定】即可,最后单独设置这个区域曲线的颜色就ok了;

Origin如何绘制彩色分段数据图?

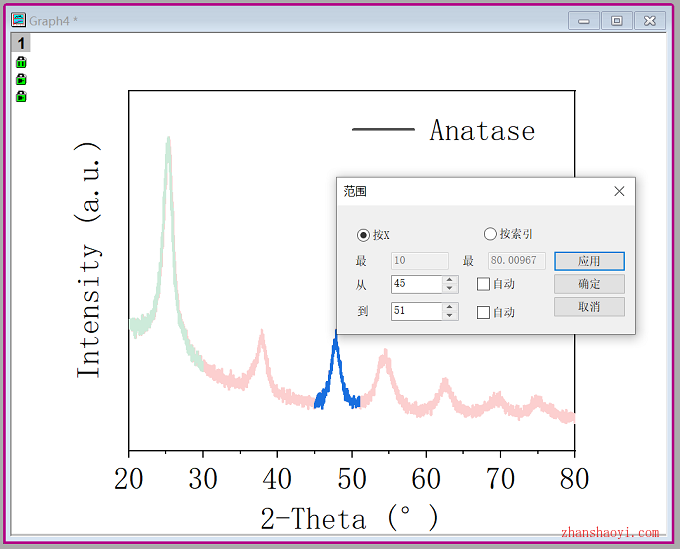

5.同样的方法,再设置另一个区域;

Origin如何绘制彩色分段数据图?

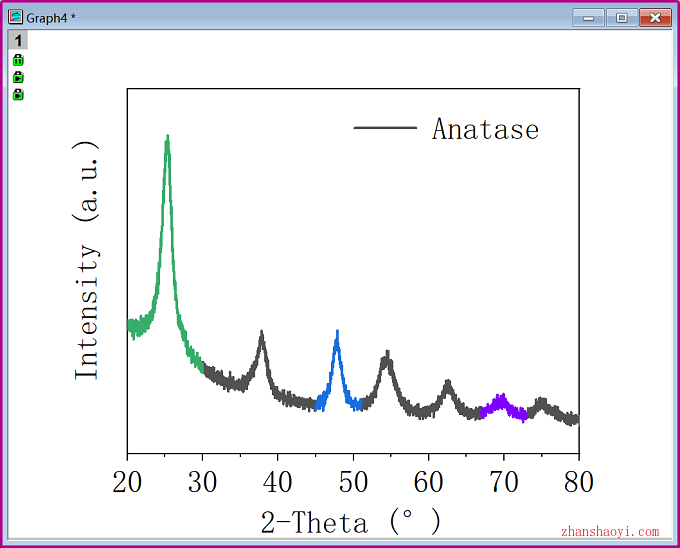

6.依次类推,步骤1处copy了几组数据,就可以设置多种颜色,效果如下:

Origin如何绘制彩色分段数据图?
