做科研的同学都知道,数据对比用柱状图,数据趋势用点线图,这是基本的绘图思路。如果有多个参数要对比,多条柱状图绘图,Origin会发生什么?

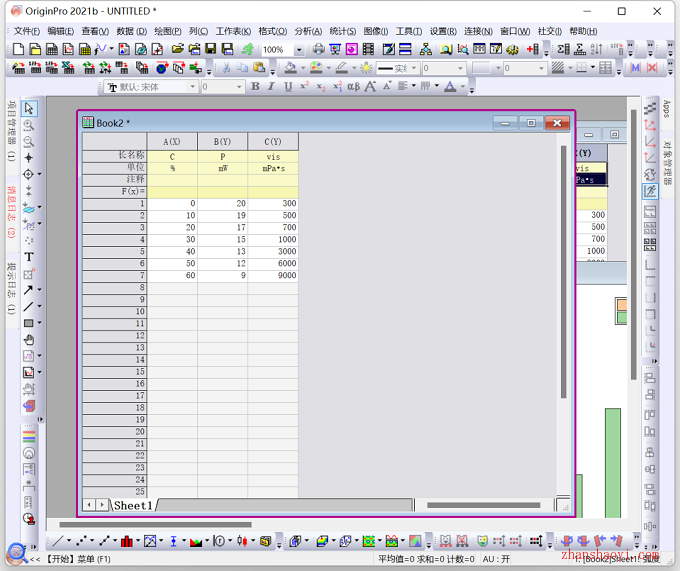

比如下面的例子,B和C列为对比数据:

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

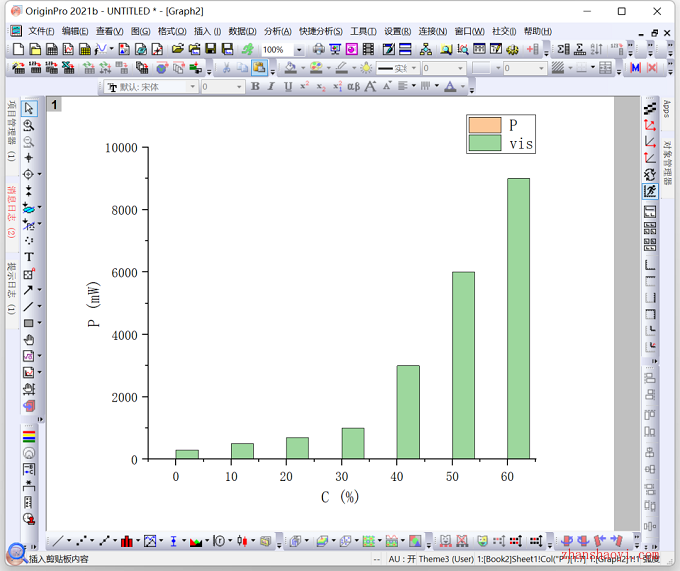

如果直接全部选中绘图,明显存在一个问题:B列值明显小于C导致完全看不B列的柱图;

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

这时就需要我们,将BC的Y轴分开,绘制双Y轴柱状图,那么应该怎么做呢?

一、常规操作

1、是选中AB列做柱状图;

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

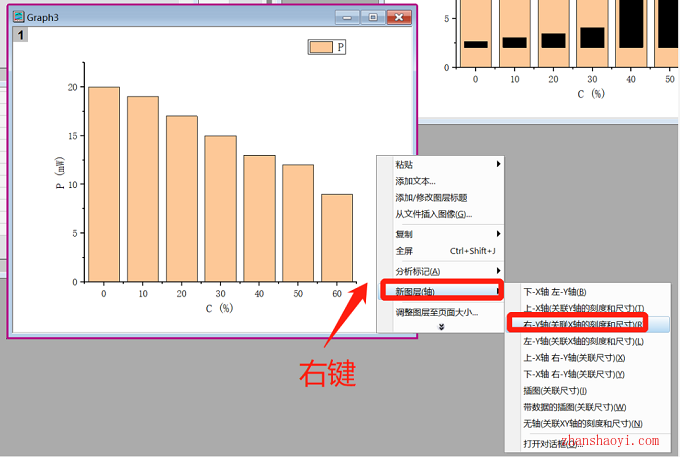

2、创建新图层,关联X轴;

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

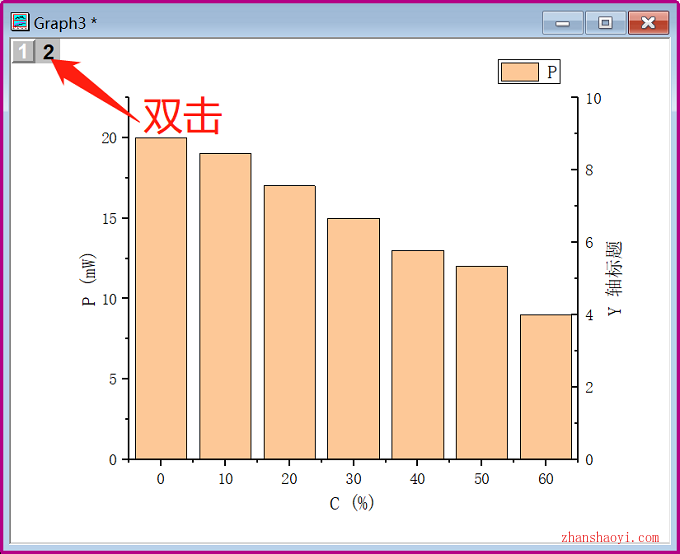

3、双击“图层2”

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

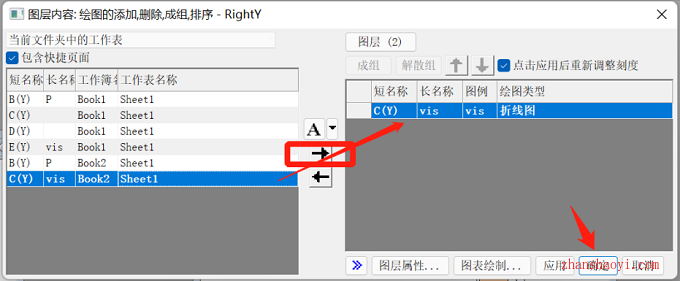

4、添加C列,点击【确定】

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

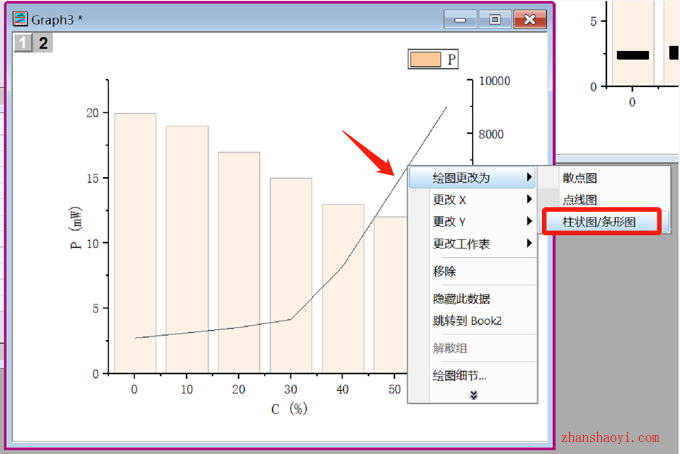

5、把C列数据更改为柱状图;

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

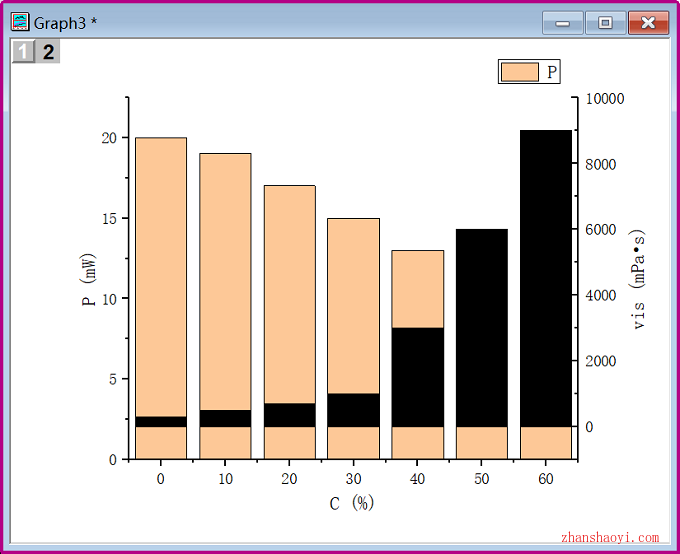

6、结果却是这样,两个柱子没有左右错开排列,非常意外,完全不是想要的图形,这个就是Origin绘制多柱图的BUG,不用担心,下面分享正确的解决方法。

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

二、改进操作

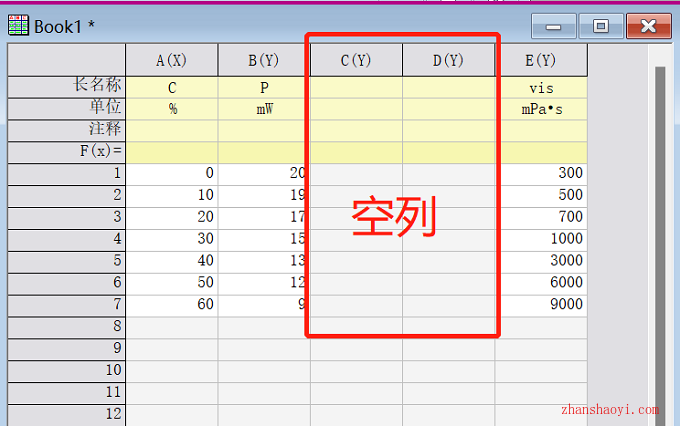

1、在BC列中间添加CD两列空列(这一步非常重要);

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

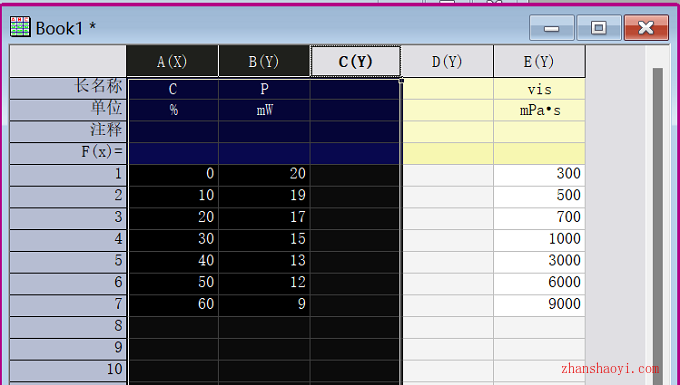

2、选中ABC做柱状图(ABC都要选);

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

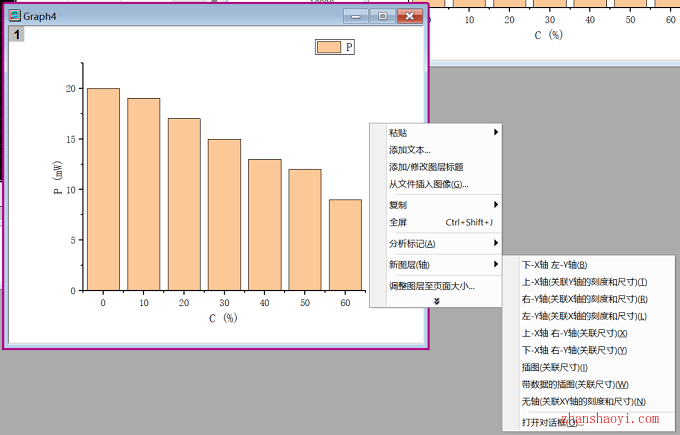

3、同样新建图层,关联X轴

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

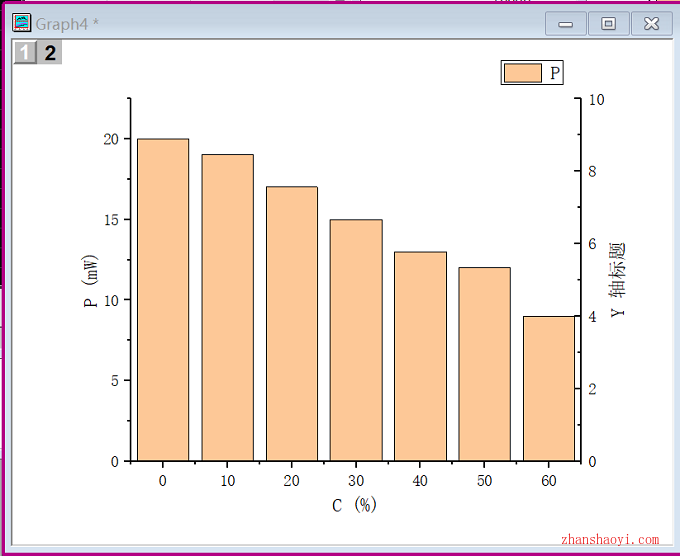

4、双击“图层2”

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

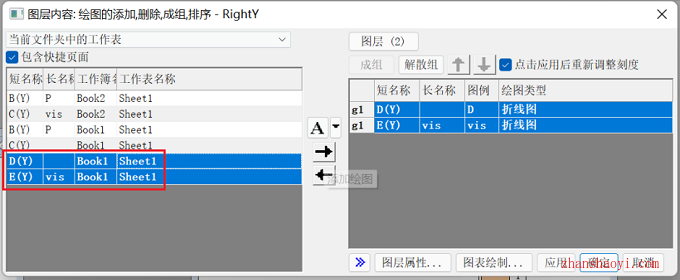

5、添加DE列,点击【确定】

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

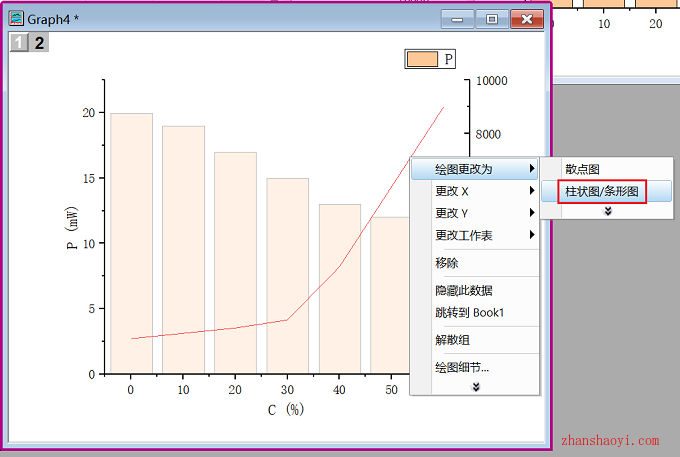

6、更改为柱状图

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧

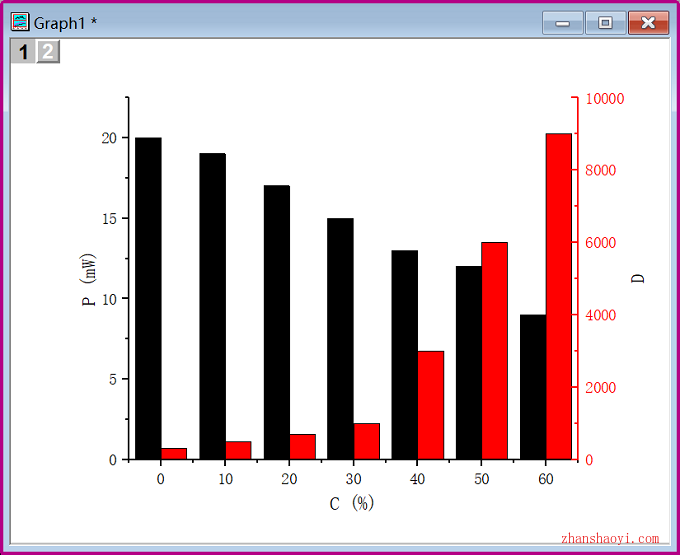

7、搞定了,是不是感觉很神奇呢?

Origin绘制柱状图,看起来很简单,但还是需要掌握技巧
