Solidworks中级建模练习之绘制异型连接件模型

2021年10月19日21:15:21Solidworks中级建模练习之绘制异型连接件模型已关闭评论 2,662

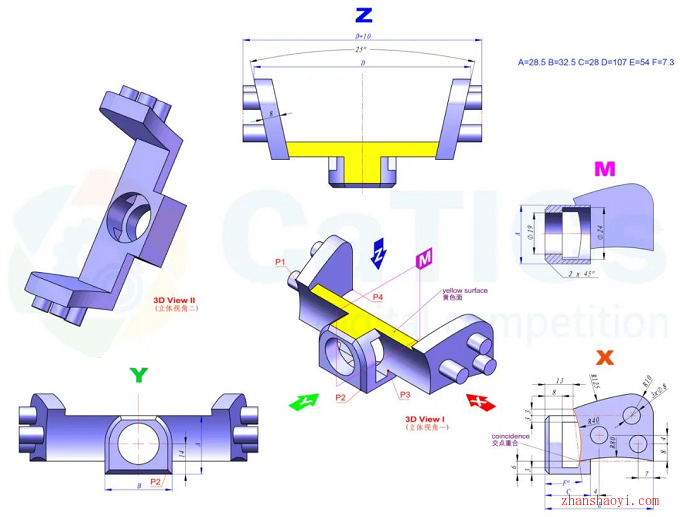

【练习题】参照绘制图形,有一点难度,注意其中对称、相切等几何关系。同色短线长度相等,同色圆弧半径相等。题目为示意图,只用于表达尺寸和几何关系,由于参数变化,其形态会有所变化。

Solidworks中级建模练习之绘制异型连接件模型

操作步骤

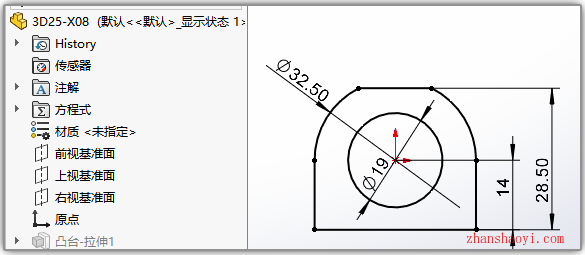

1、在Solidworks中前视面绘制草图,拉伸凸台长度为C=28mm;

Solidworks中级建模练习之绘制异型连接件模型

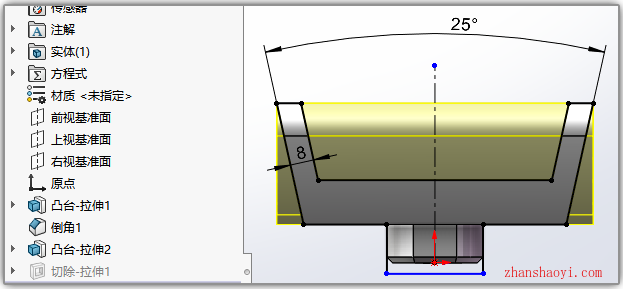

2、然后外侧倒个角,接着在右视面绘草图,两侧拉伸D=107mm;

Solidworks中级建模练习之绘制异型连接件模型

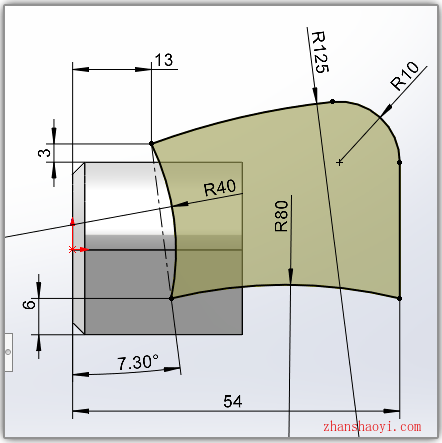

3、在上视面绘草图,反铡切除;

Solidworks中级建模练习之绘制异型连接件模型

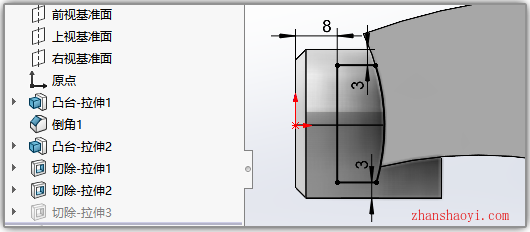

4、接着在凸起来的嘴的那个平面上绘草图,向上切除,把下图这一部分切出来;

Solidworks中级建模练习之绘制异型连接件模型

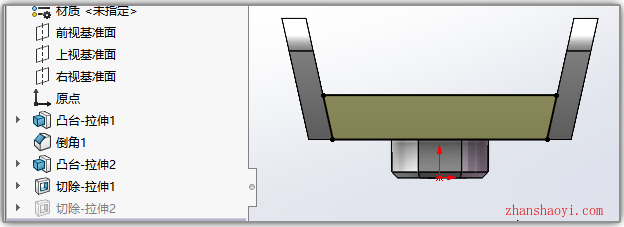

5、右视面绘草图,把中间空心的一部分切除;

Solidworks中级建模练习之绘制异型连接件模型

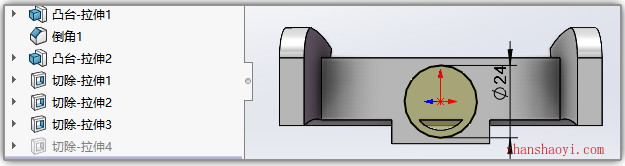

6、零件后侧建立草图画圆,把直径24的圆切除,成型到下一面即可;

Solidworks中级建模练习之绘制异型连接件模型

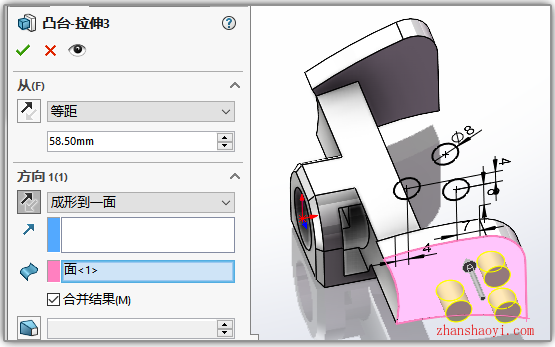

7、最后把三个小柱子拉伸出来,并镜像,然后在右视面绘草图,从距离为(d+10)/2的一侧成型到斜面上;

Solidworks中级建模练习之绘制异型连接件模型

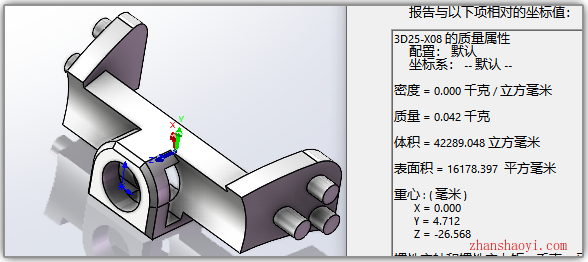

8、查看一下体积,如下所示:

Solidworks中级建模练习之绘制异型连接件模型
