AutoCAD 2026中如何裁剪出复杂图形的特定区域？

在CAD中绘制复杂图纸时，有时需要在图纸中剪裁特定局部区域，只显示我们需要的部分图纸，而底图的其它部分隐藏掉，这样可以方便我们修改，同时保留底图方便后续调整；或者在所绘图形的上(或下)方放局部图，帮助我们描述特定区域的细节，使原本复杂的图形变得直观易懂，那应该怎么做呢？

操作步骤：

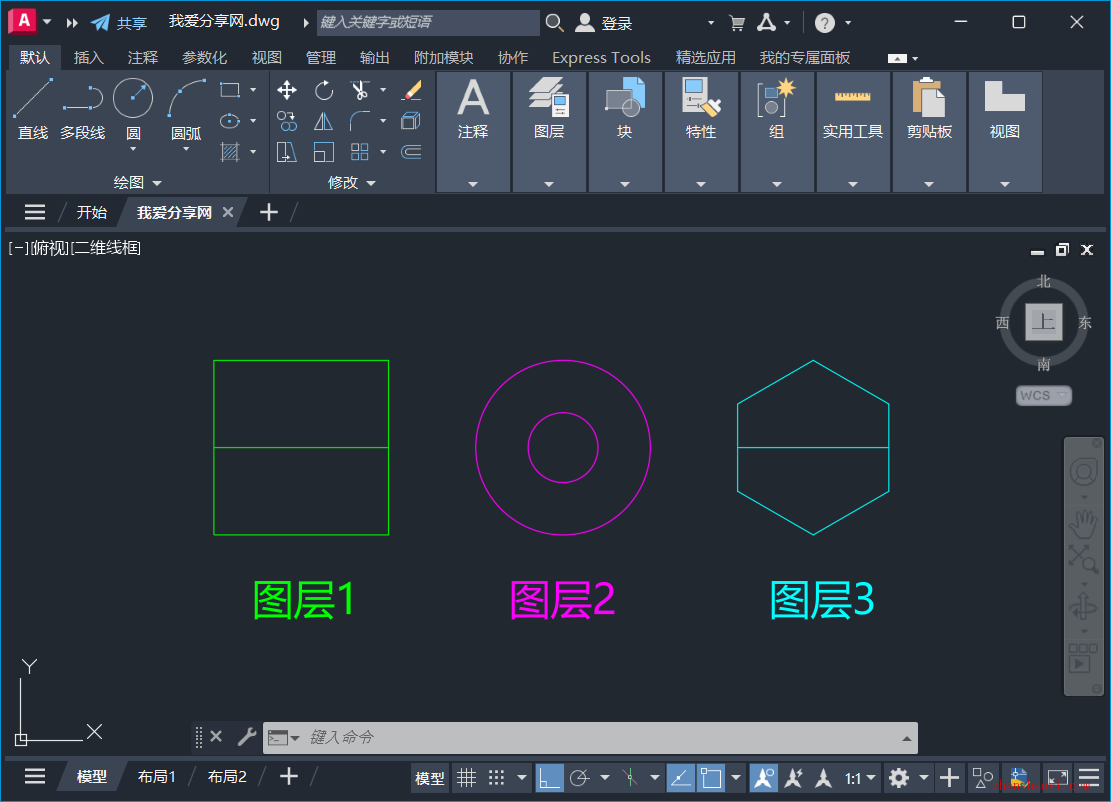

1、先打开AutoCAD 2026软件，打开如下示例图纸；

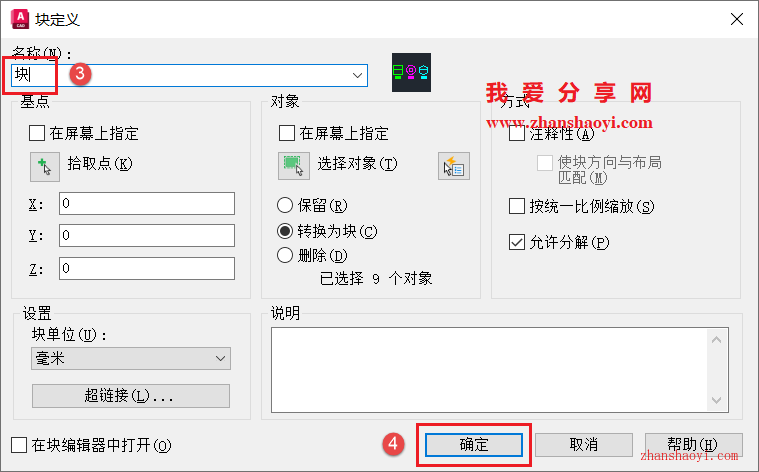

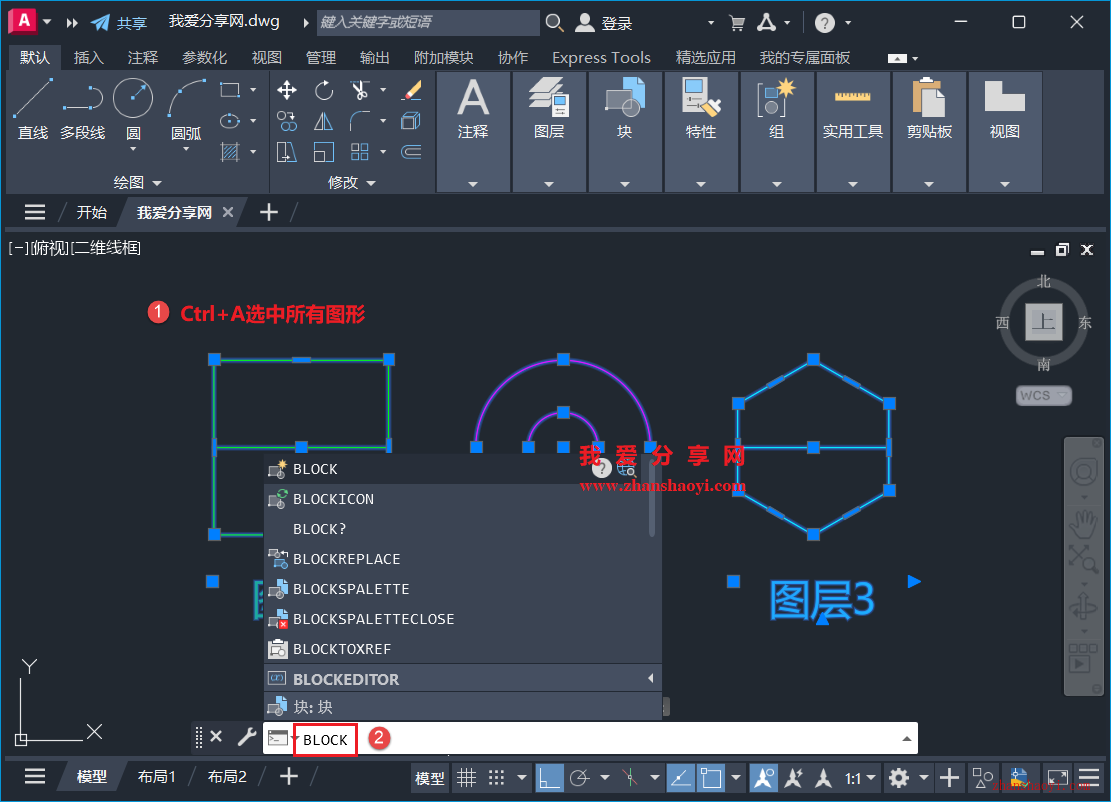

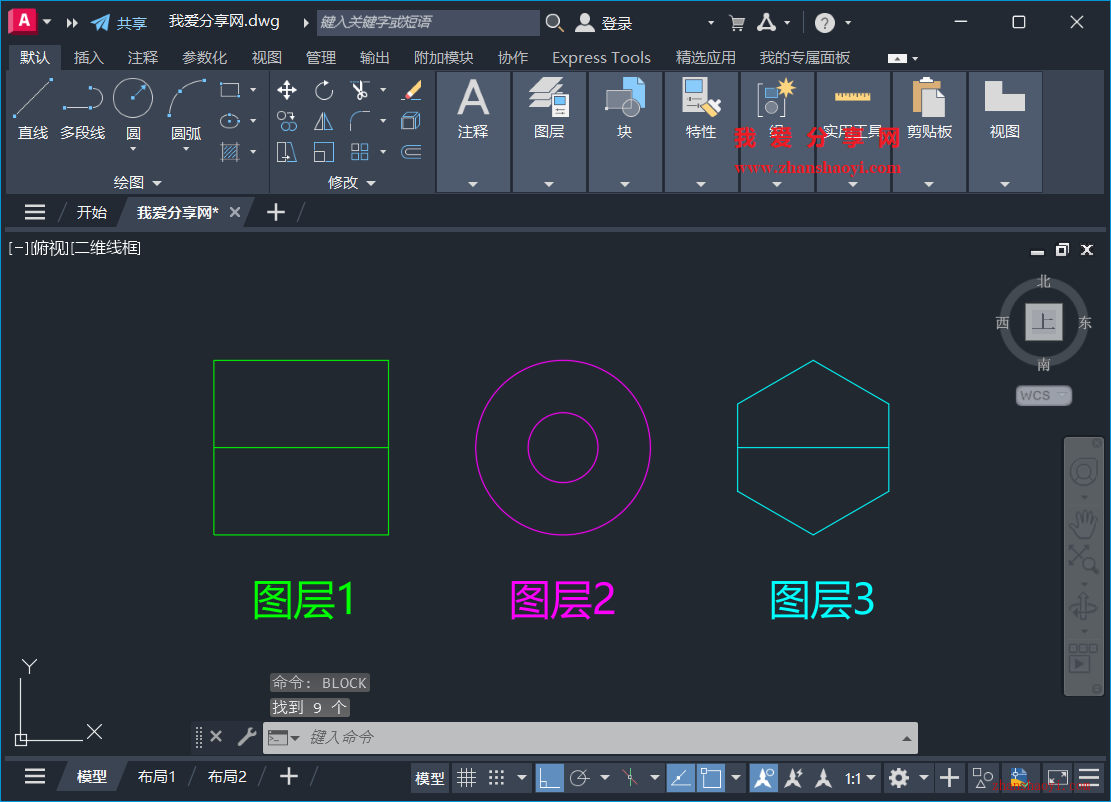

2、第一步，把整个图纸定义为块，先选中所有图形，然后在下方命令栏中输入：BLOCK，然后按Enter键，弹出块定义对话框，输入名称，点击【确定】；

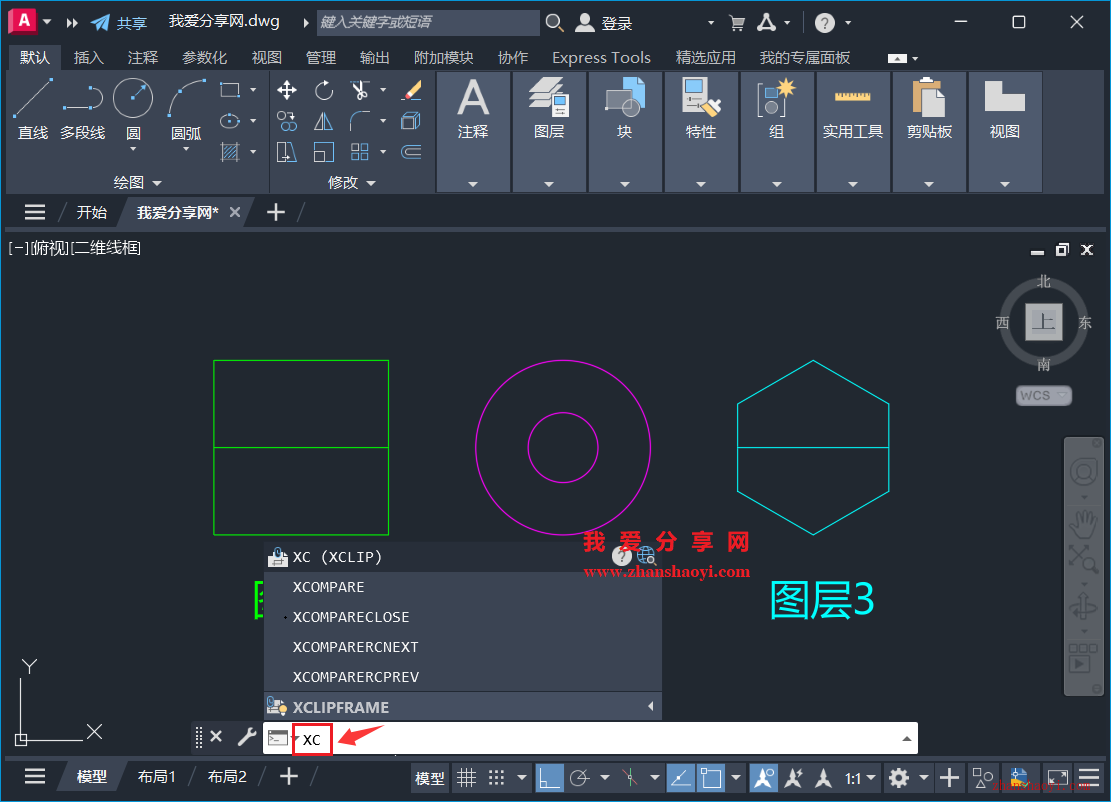

3、第二步，使用「 xclip 命令」剪裁图形，在下方命令栏中输入：XC，然后按Enter键；

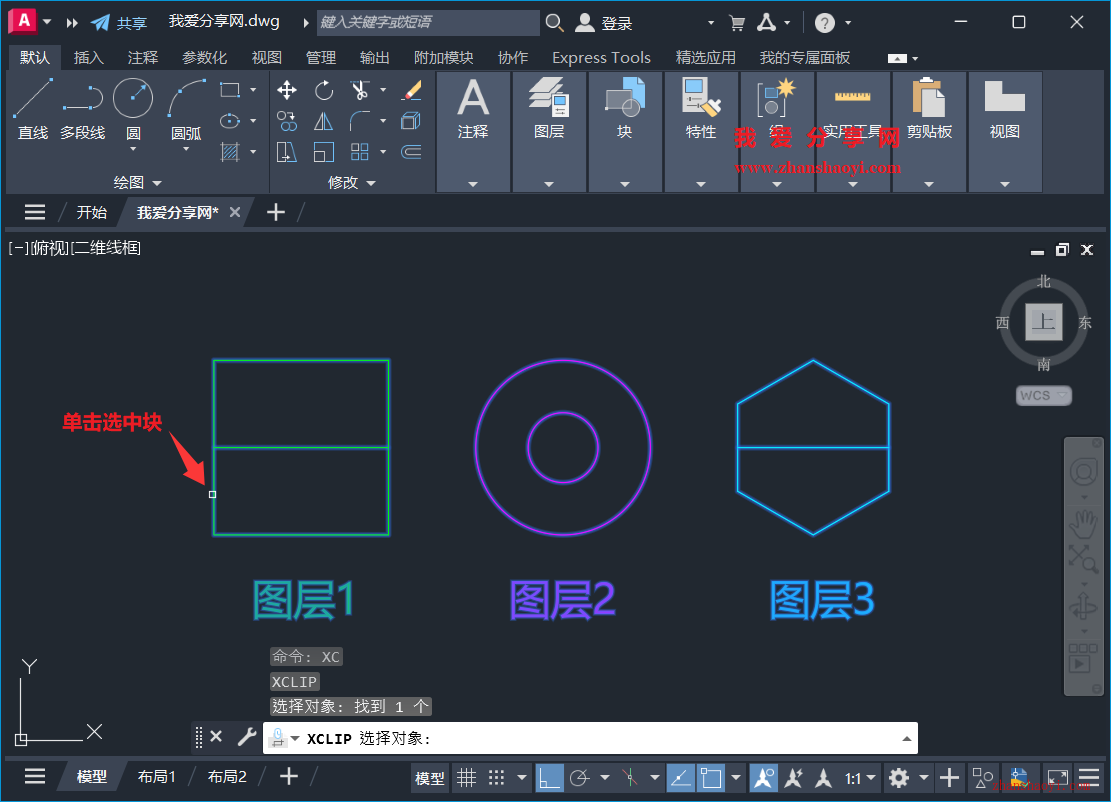

4、提示选择对象，单击上步生成的块；

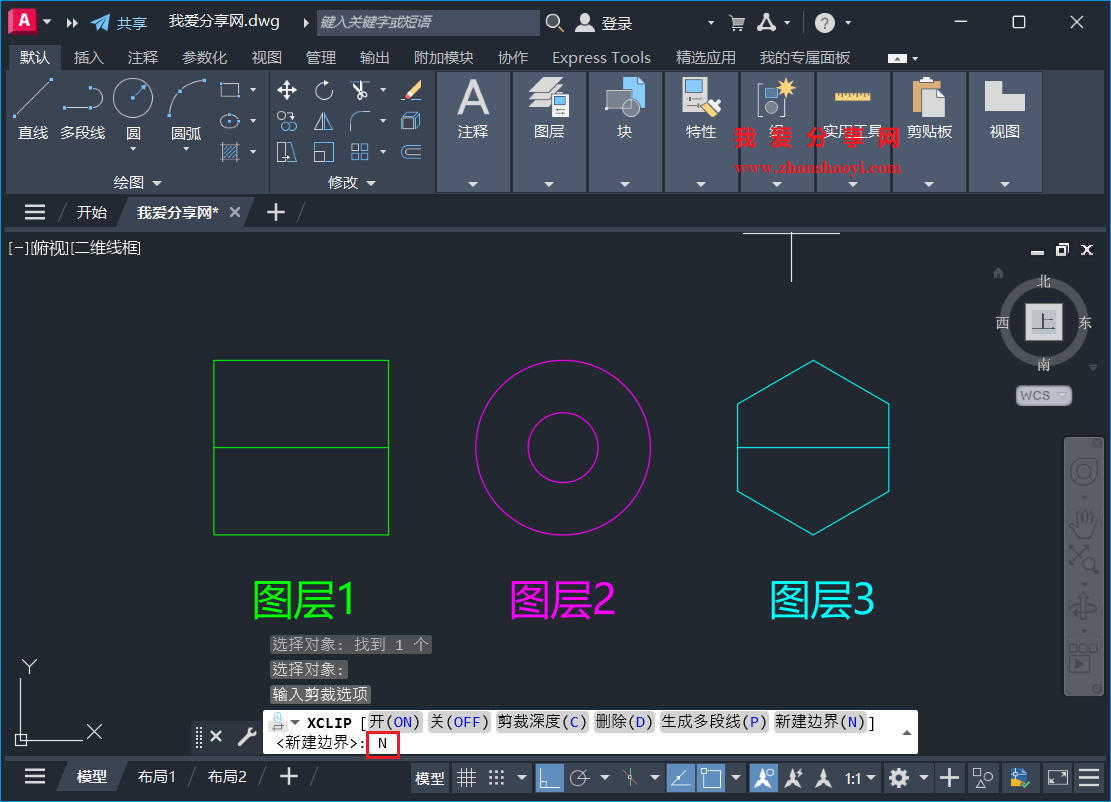

5、继续在命令栏中输入：N，新建边界，然后按Enter键；

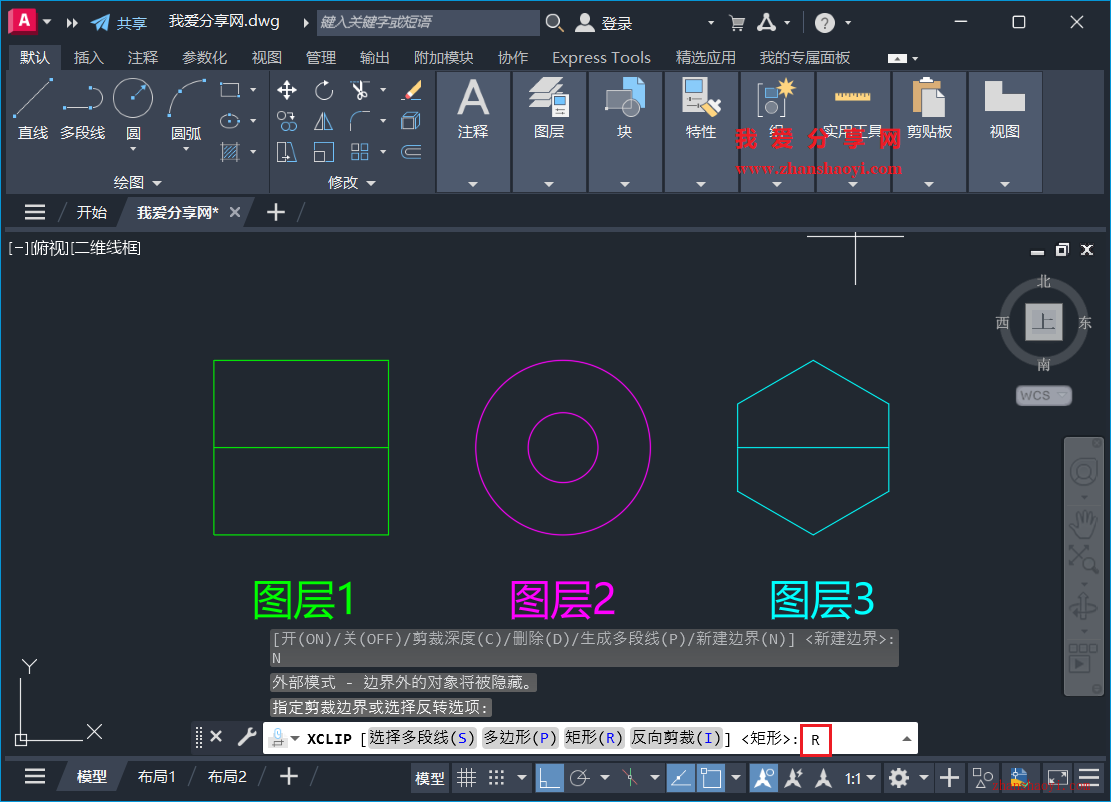

6、继续在命令栏中输入：R，矩形（当然其他的多段线、多边形也是可以的），然后按Enter键；

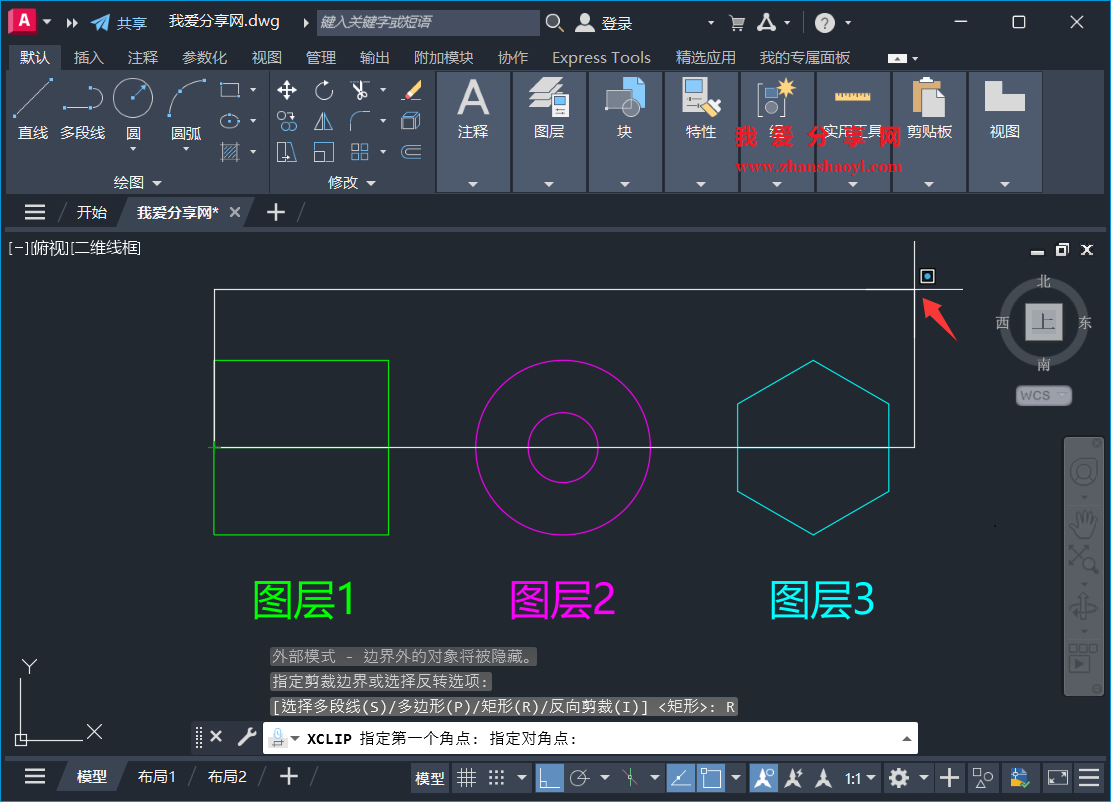

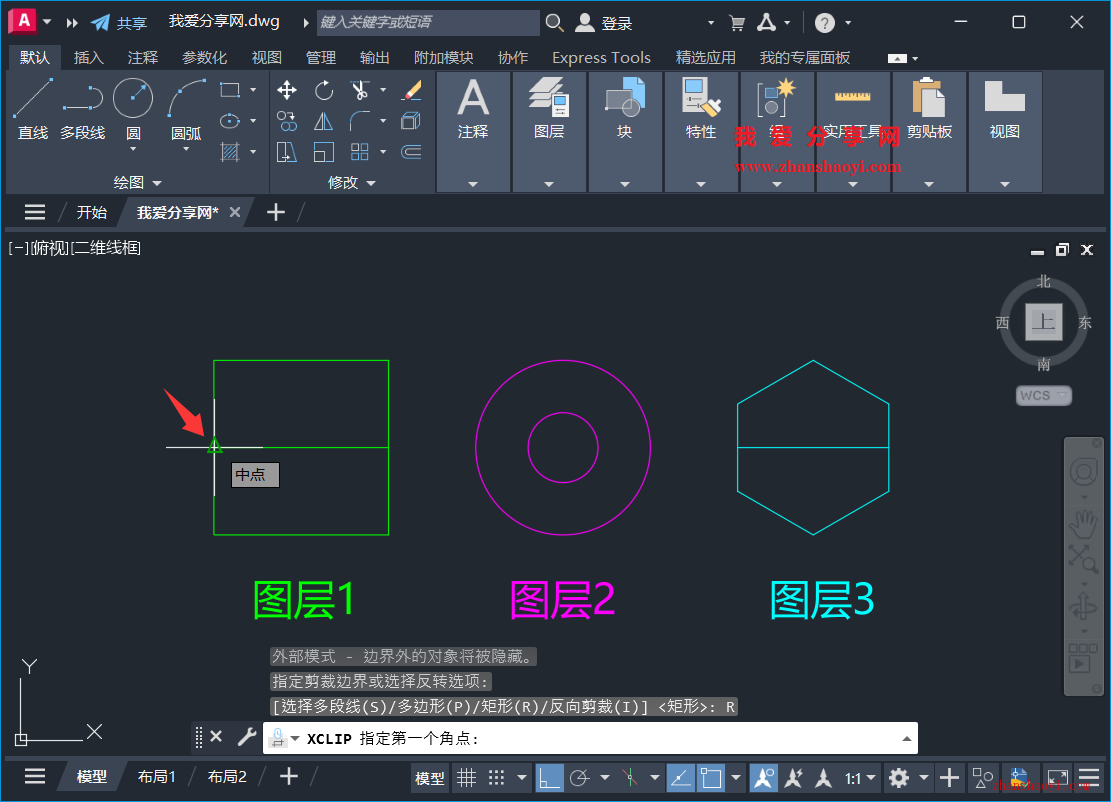

7、在我们想截取部分图形区域绘制出矩形，这样图形只在矩形区域内显示，裁剪完成效果如下：

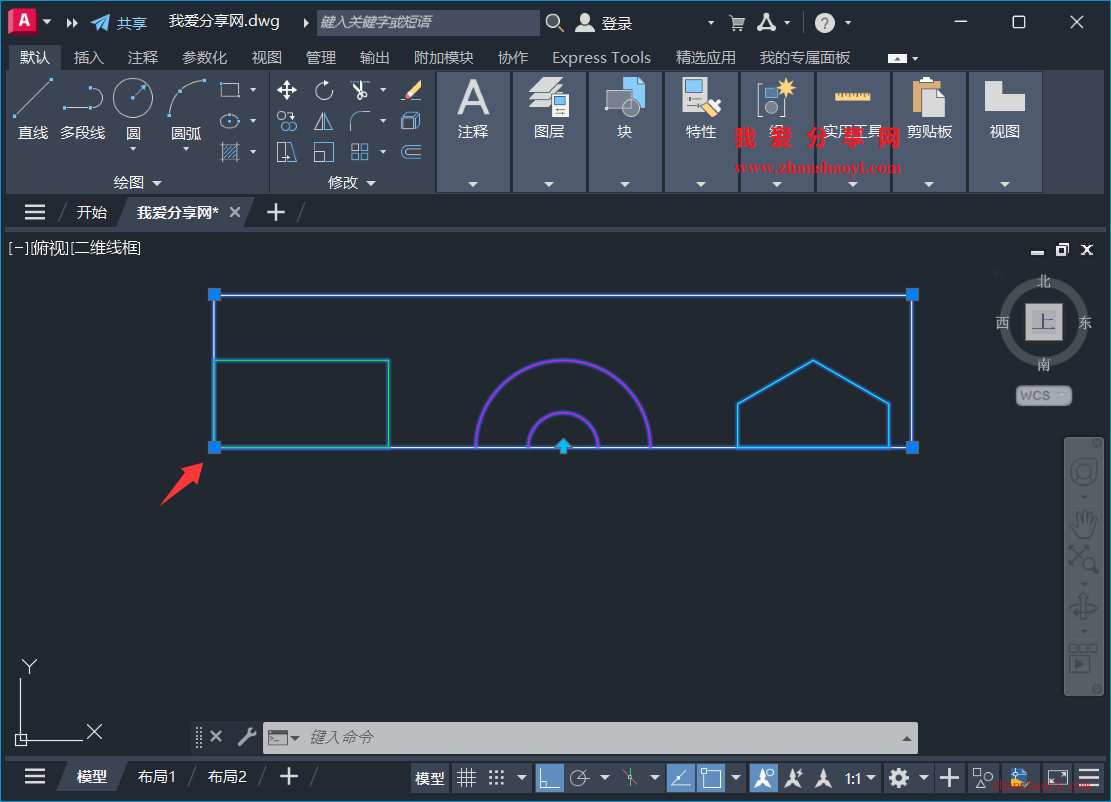

8、我们还可以拖动矩形外框来控制隐藏(或显示)的内容；

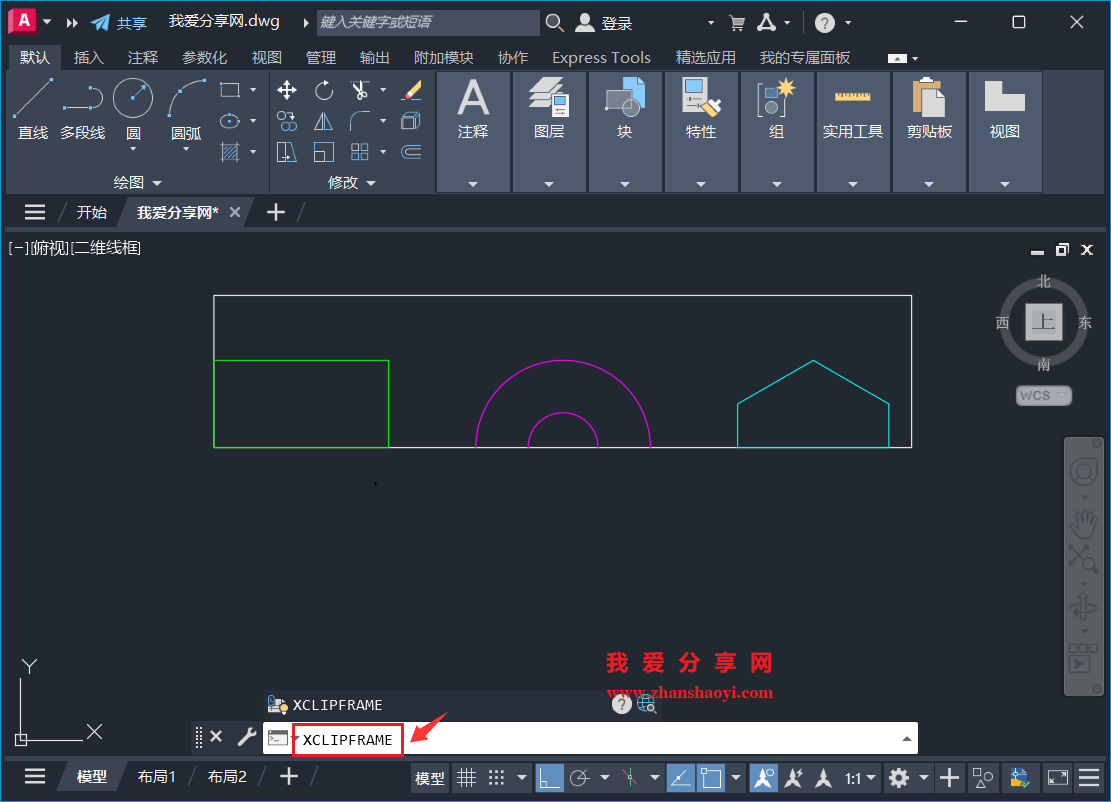

9、第三步，隐藏边框，在下方命令栏中输入：XCLIPFRAME，然后按Enter键继续；

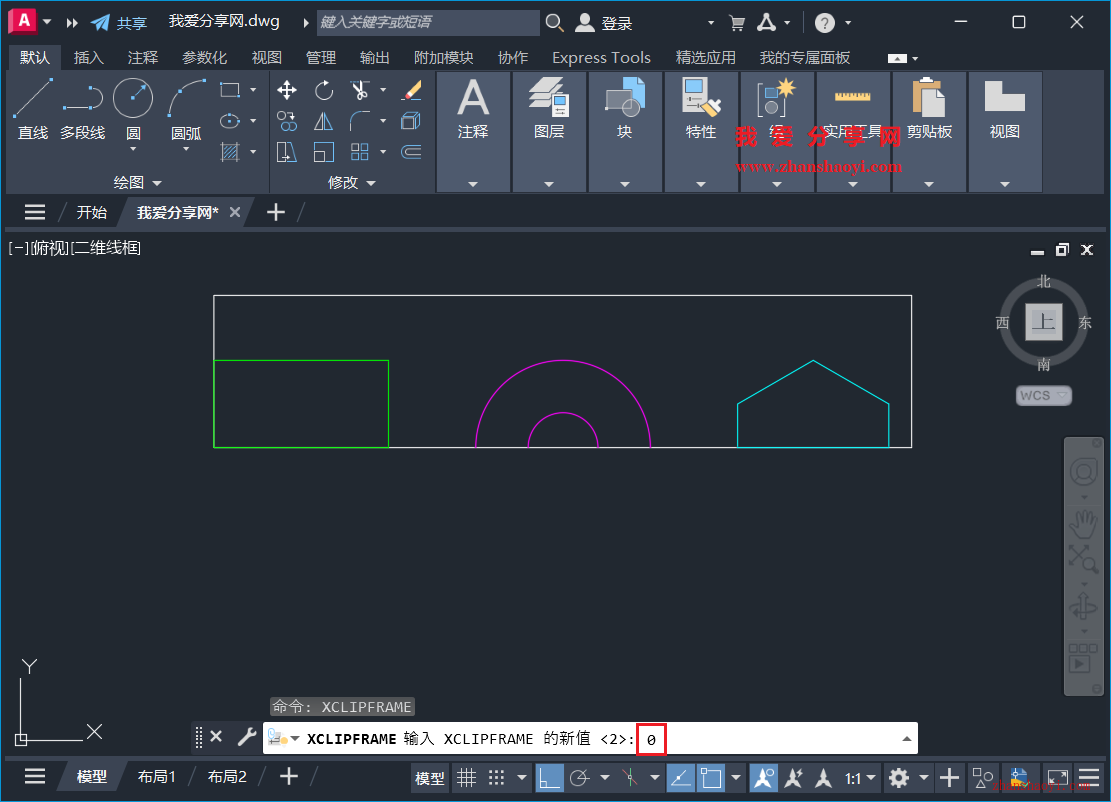

10、继续在命令拉中输入数值：0，然后按Enter键继续；

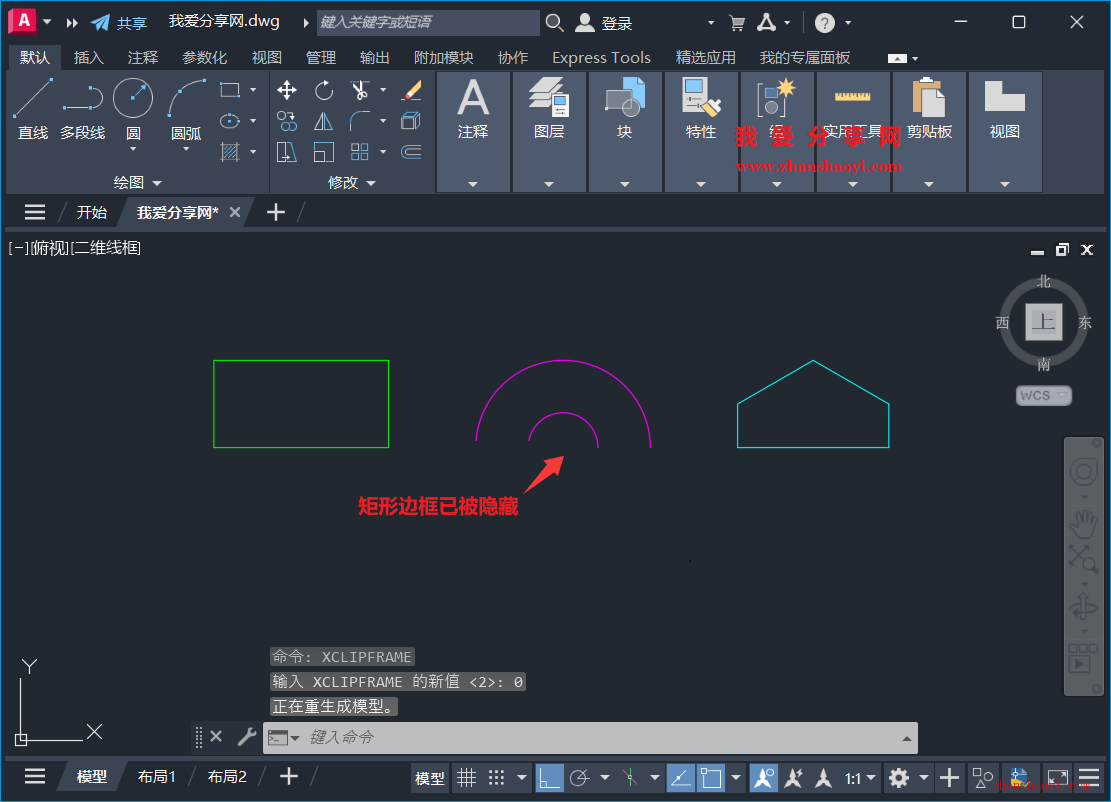

11、如下，图框已被图框即隐藏；

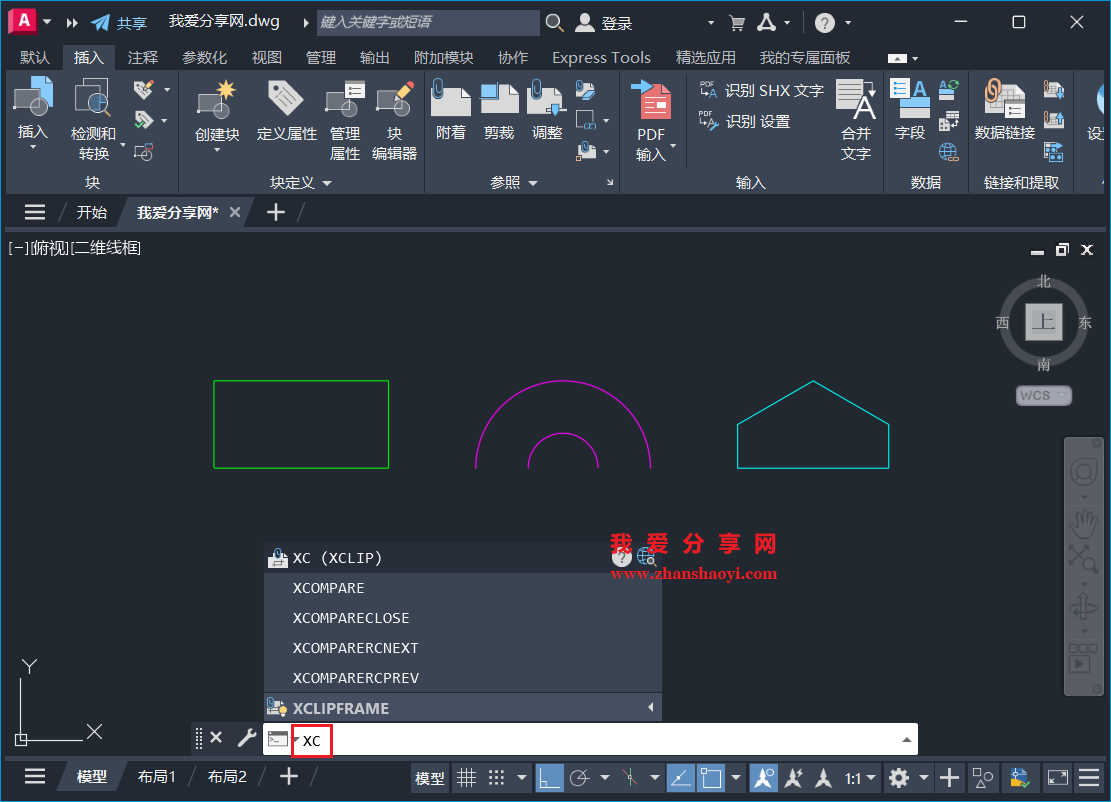

12、第四步，取消剪裁以显示完整内容，在下方命令栏中输入：XC，然后按Enter键；

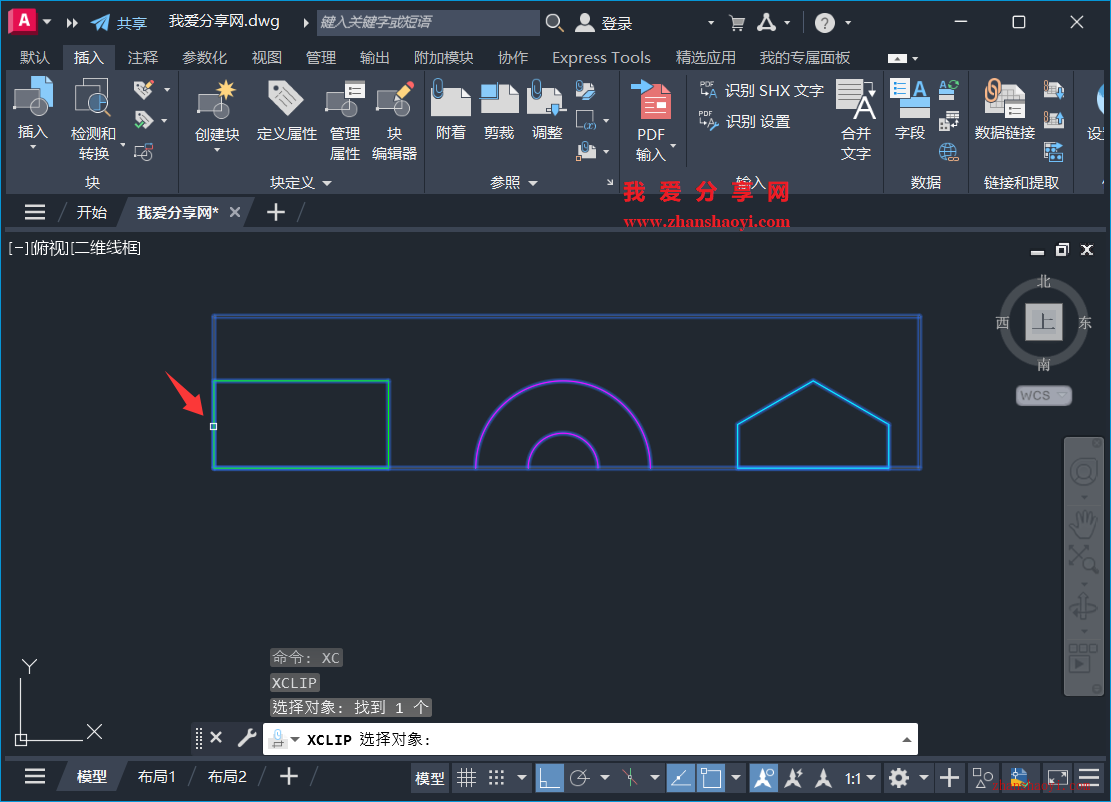

13、单击选中图块；

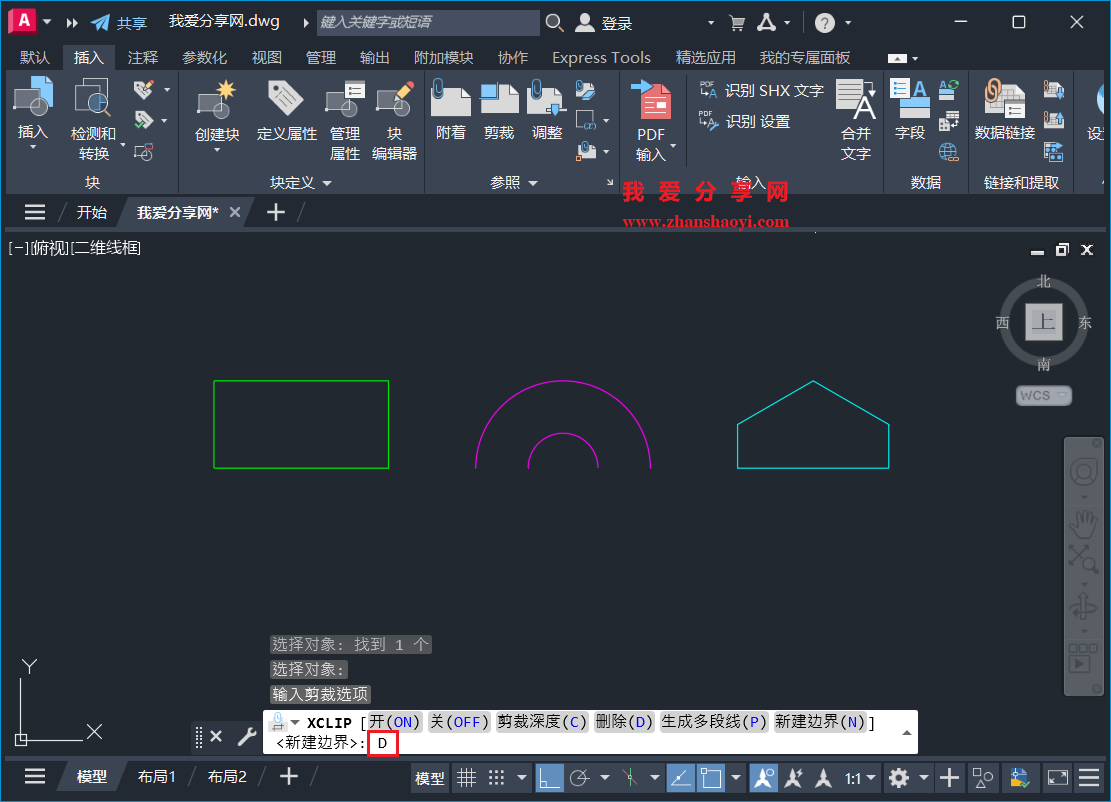

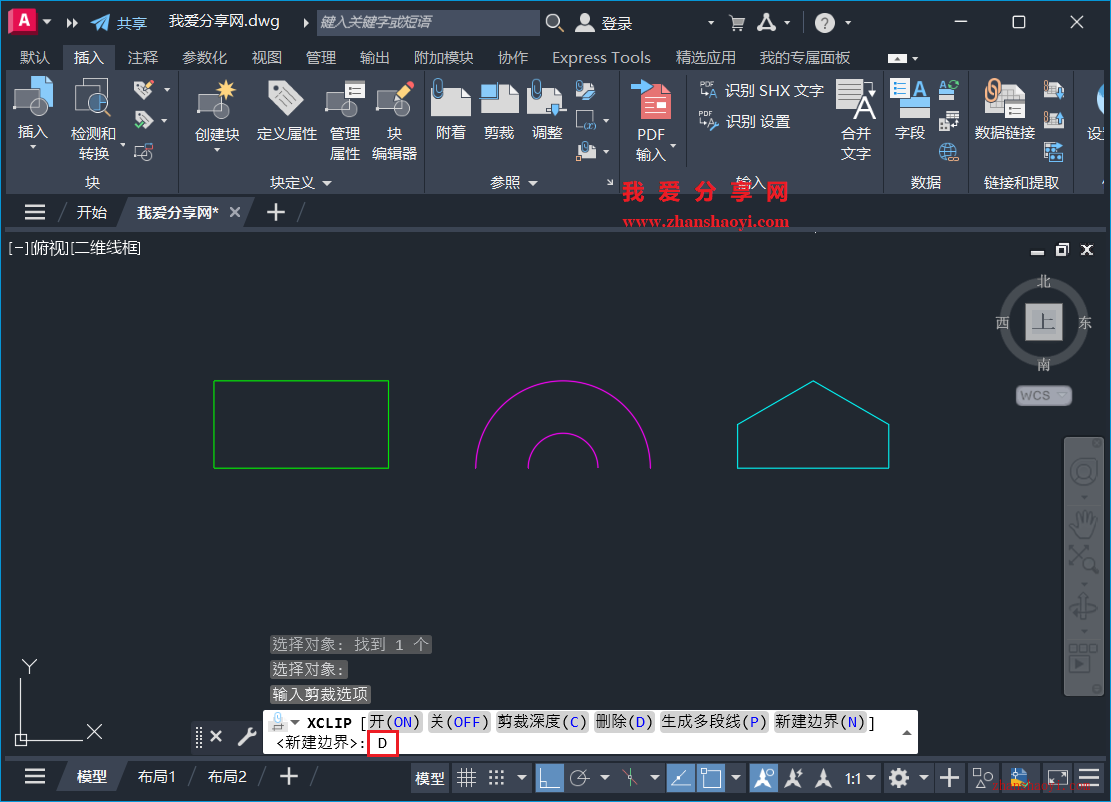

14、继续在命令栏中输入：D，删除，然后按Enter键；

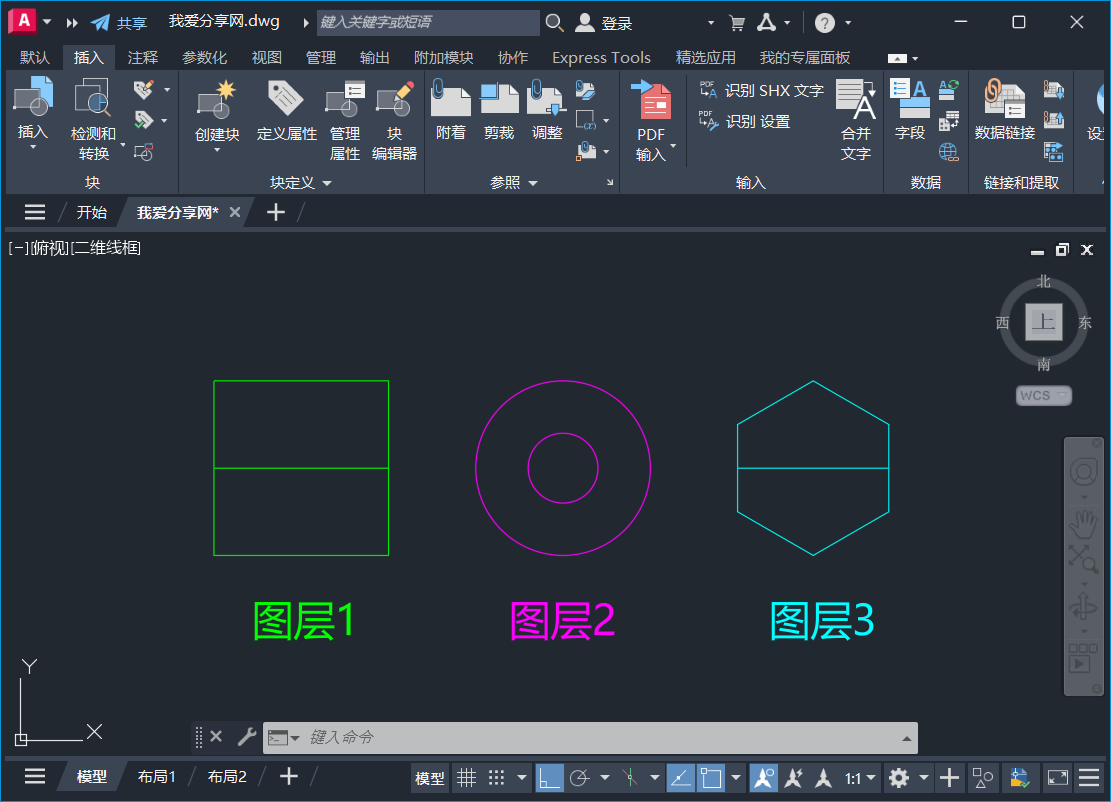

15、被剪裁的图块已重新显示图块的完整内容，希望本文分享的内容对你有所帮助~~
