SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?

2024年3月2日13:26:45SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?已关闭评论 67

最近有小伙伴提问,他拿到的PDF图纸中默认的单位是英寸(in),如果手动计算转换为公制(毫米)非常影响绘图效率,其实,SolidWorks支持自动将其它数值转换成默认的单位,我们可以在数值框中直接输入英寸单位对应的值,下面以如下矩形图为例分享具体操作方法;

SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?

操作步骤

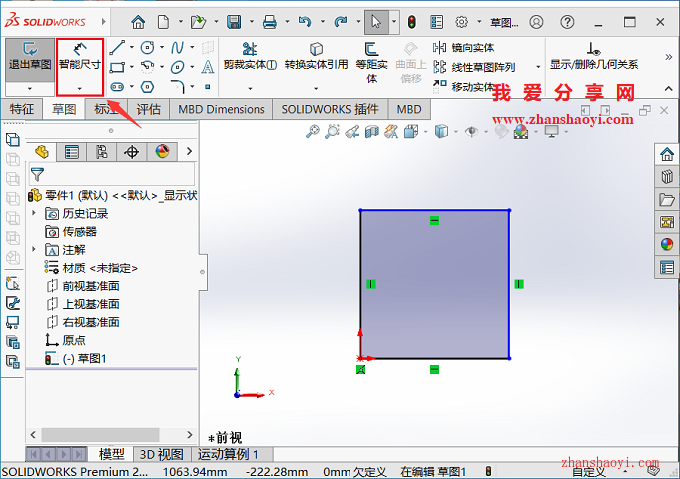

1、打开SolidWorks 2023软件,先在草图界面先绘制一个矩形,点击左上角【智能标注】按钮;

SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?

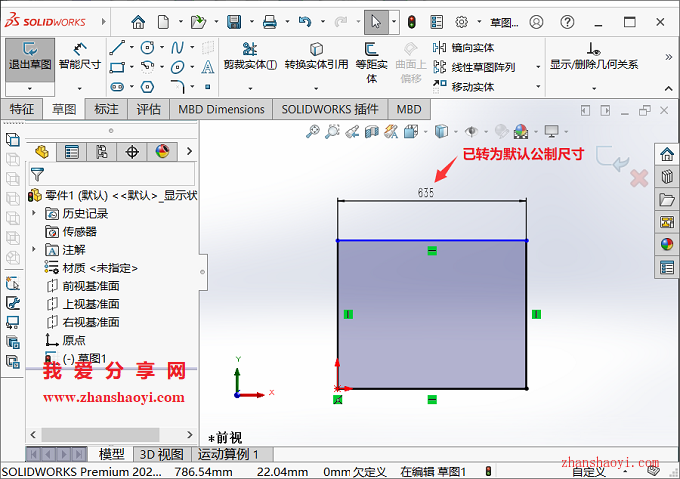

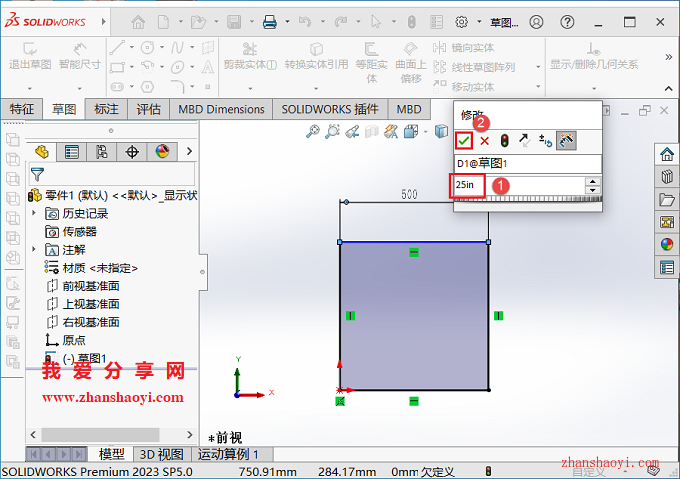

2、先标注矩形X方向尺寸,在弹出窗口中直接修改输入为:25in,点击【✓】按钮,可看到X向尺寸已自动转换为默认公制毫米单位对应的尺寸值:635;

SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?

SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?

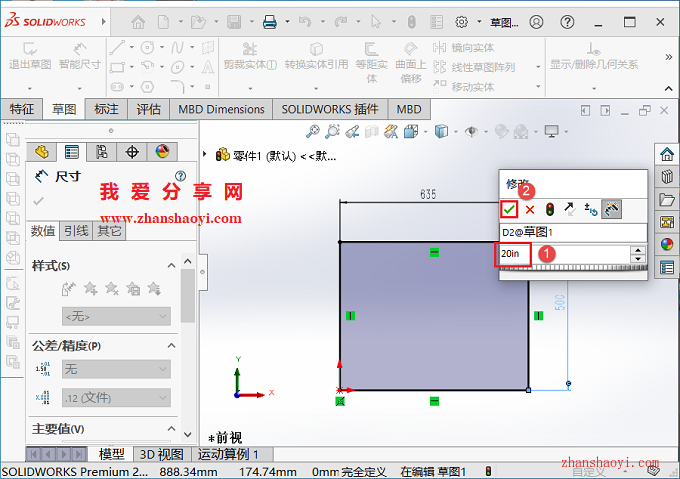

3、类似,标注矩形Y方向尺寸,在弹出窗口中直接修改输入为:20in,点击【✓】按钮;

SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?

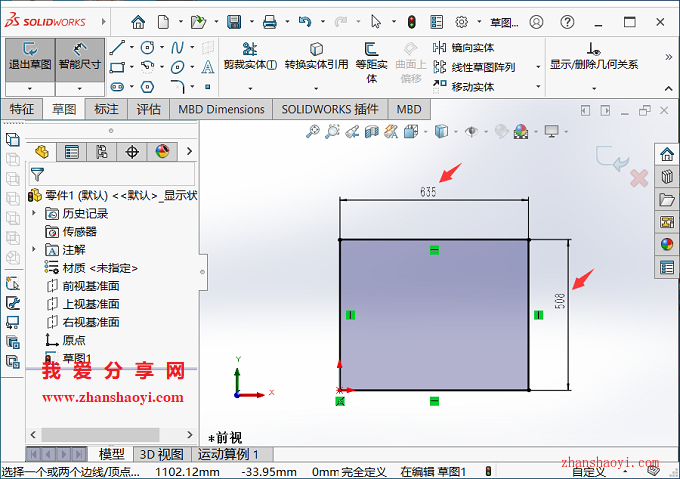

4、完成英寸转毫米后绘制的草图如下,是不是很简单~~

SolidWorks 2023草图中如何实现英寸和公制尺寸自动转换?
