AutoCAD 2024标注太多导致标注之间相互交叉,如何解决?

2024年3月3日22:20:27AutoCAD 2024标注太多导致标注之间相互交叉,如何解决?已关闭评论 161

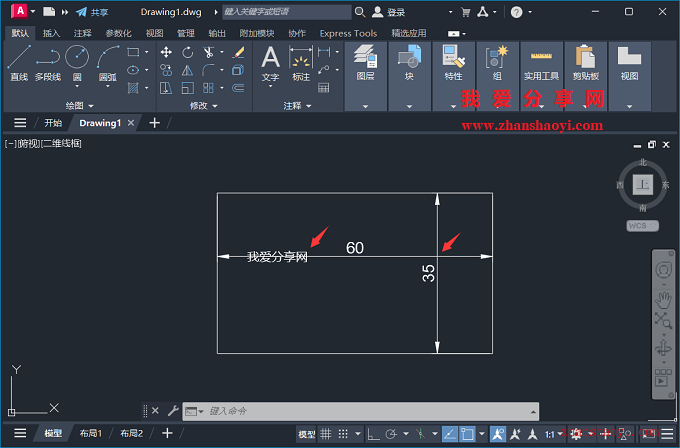

当我们在使用CAD绘制图纸时,经常需要对图纸上的内容进行标注,当标注过多时,就会出现如下所示情况,标注线与标注线 (或文字)有交叉,有没有感觉标注不太清晰? 在手绘图纸时我们可以将标注尺寸线断开来解决这个问题,那CAD中我们该怎么操作?

AutoCAD 2024标注太多导致标注之间相互交叉,如何解决?

操作步骤

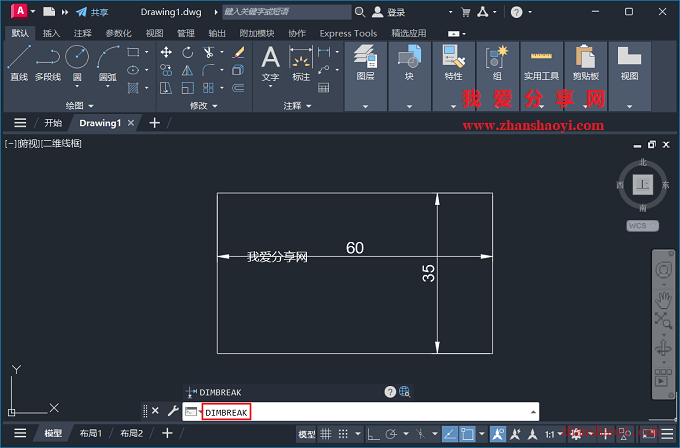

1、先用AutoCAD 2024软件打开如下示例图形,然后在命令行输入:DIMBREAK,然后按Enter键继续;

AutoCAD 2024标注太多导致标注之间相互交叉,如何解决?

2、选择需要打断的标注,然后按Enter键继续;

AutoCAD 2024标注太多导致标注之间相互交叉,如何解决?

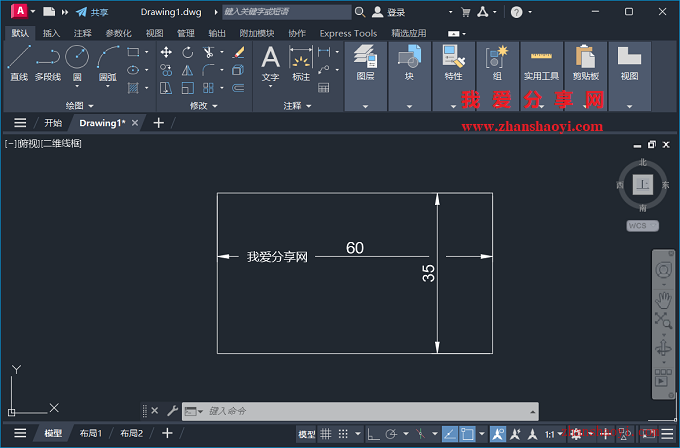

3、如下,尺寸标注交叉处已自动打断;

AutoCAD 2024标注太多导致标注之间相互交叉,如何解决?

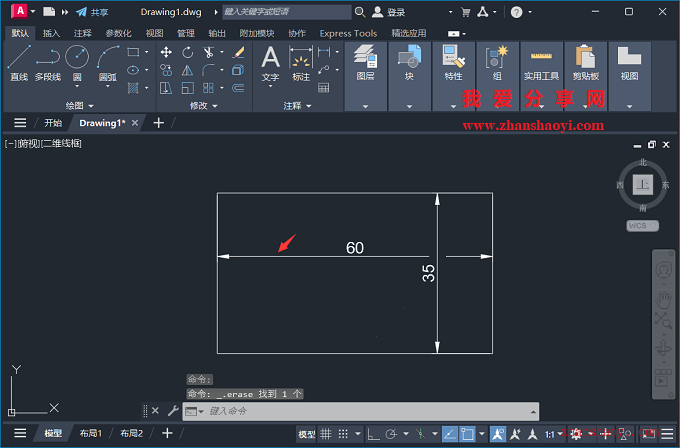

温馨提示:采用自动识别方式打断的标注,删除打断位置的图形(图线、文字、标注等)后,标注打断区域可自行恢复。
