本次给大家分享堆积条形图的新用法,可以在一幅图中同时看到数值类型、数据值和百分比类型,简单清晰一目了然;

操作步骤

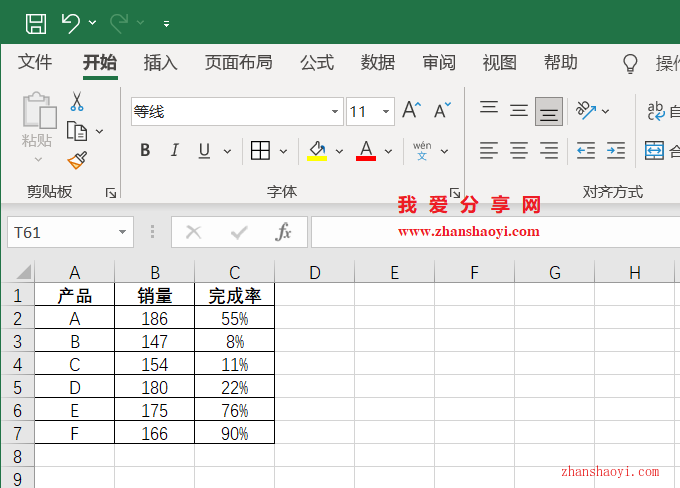

1、打开Excel 2021软件,然后在单元格中输入如下示例数据;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

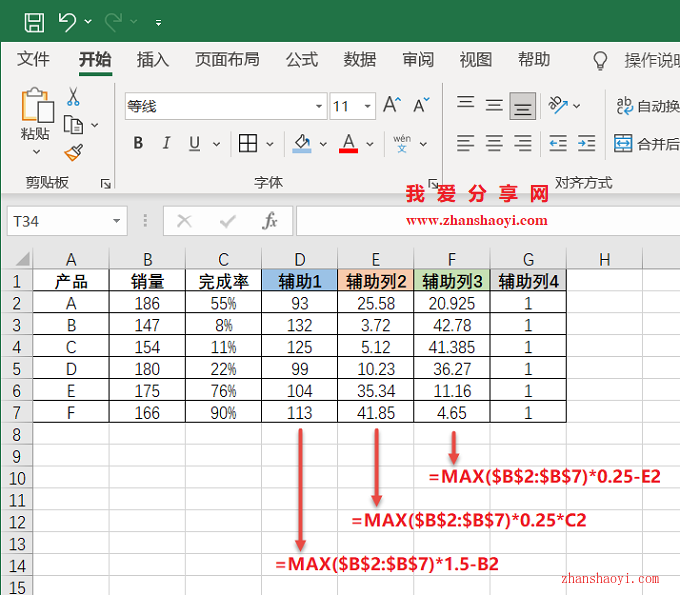

2、第一步,调整数据源,增加辅助列1-4,目的在于:

①辅助1:数据条和百分占比图中的形成隔离区

②辅助2:百分比的实际占比转换值

③辅助3:百分比未占比区域转换计算值

④辅助4:为了在条形图末端添加标签用的

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

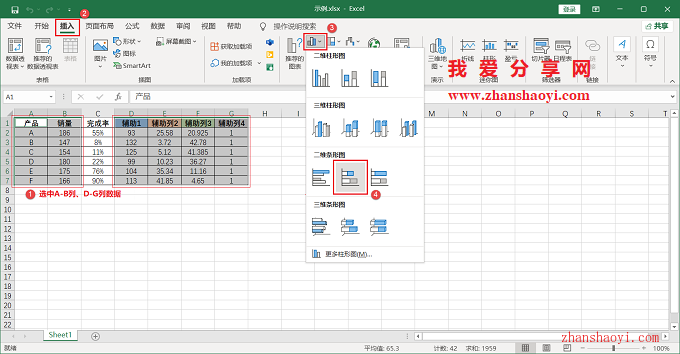

3、第二步,插入堆积条形图,选中A-B列、D-G列数据,然后点击菜单栏中【插入】,点击【柱形图】按钮在展开列表中选择【堆积条形图】;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

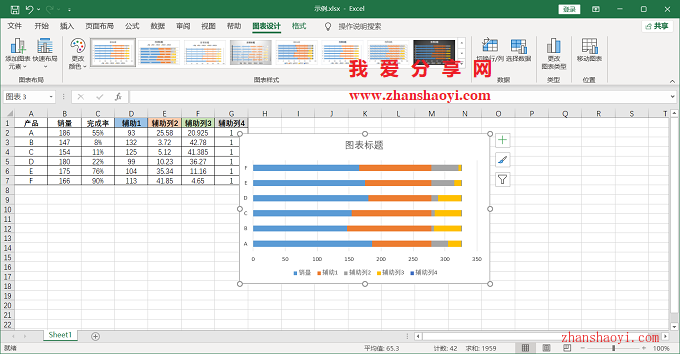

4、默认插入的堆积条形图如下:

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

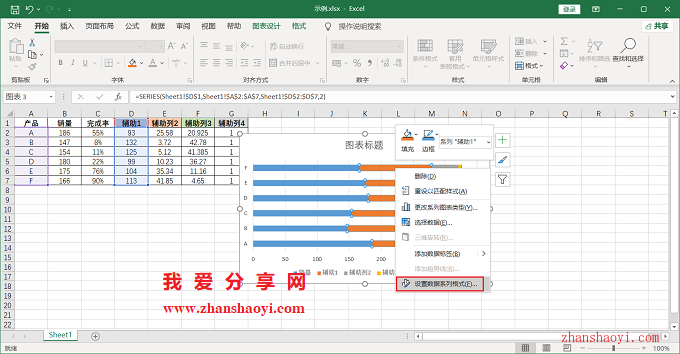

5、第三步,取消辅助列1的填充,鼠标右击橙色条形图(辅助列1)选择【设置数据系列格式】;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

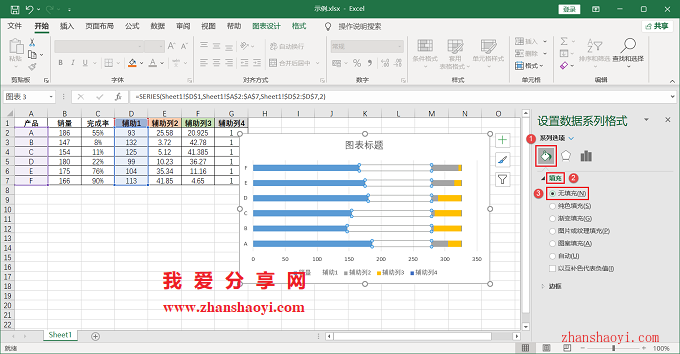

6、勾选【无填充】;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

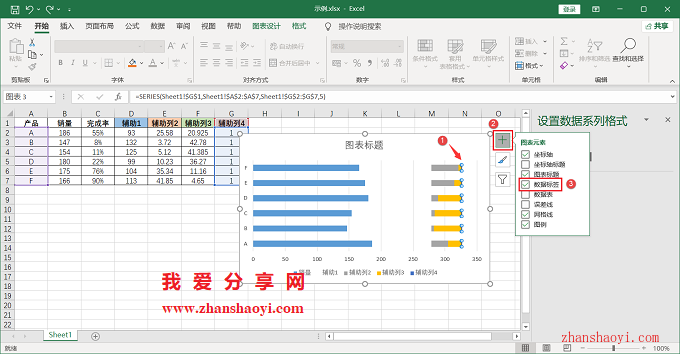

7、第四步,添加完成率数据标签,选中末端蓝色条形图(辅助列4),点击图表右上角【+】按钮,然后勾选【数据标签】,但添加数据标签值为1,下面继续修改标签内容;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

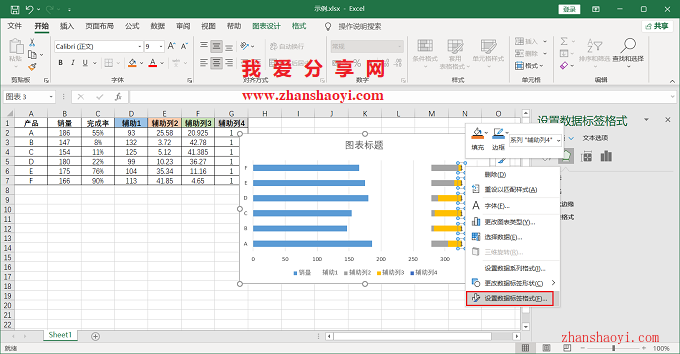

8、鼠标右击数据标签选择【设置数据系列格式】;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

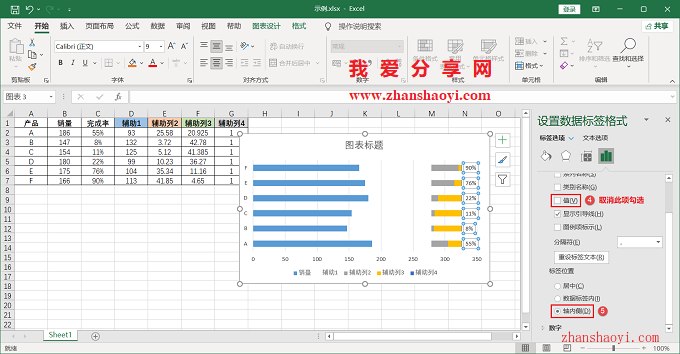

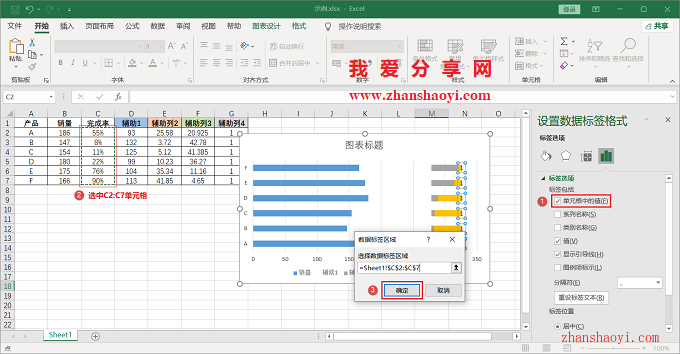

9、打开右侧设置数据标签格式窗口,先勾选【单元格中的值】,然后打开「数据标签区域」窗口,再选中C2:C7单元格,点击【确定】,再取消【值】前面的勾选,并勾选标签位置栏下的【轴内侧】调整标签位置至条形图末端;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

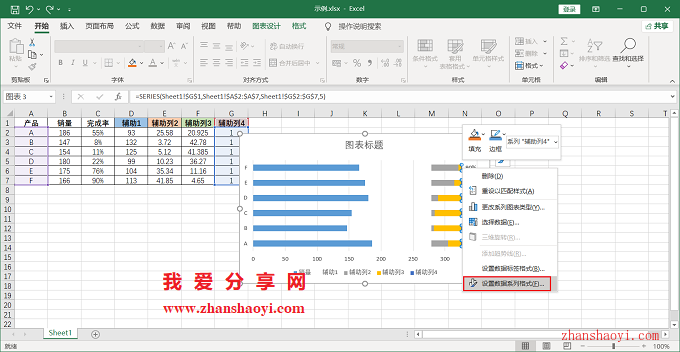

10、再取消辅助列4的填充,鼠标右击末端蓝色条形图(辅助列4)选择【设置数据系列格式】;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

11、勾选【无填充】;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

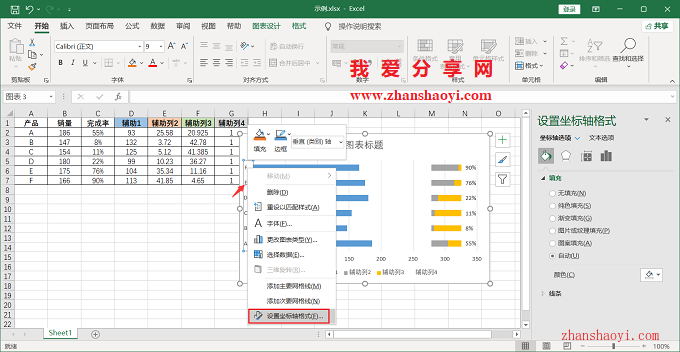

12、第五步,逆序显示条形图,鼠标右击纵坐标轴选择【设置坐标轴格式】;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

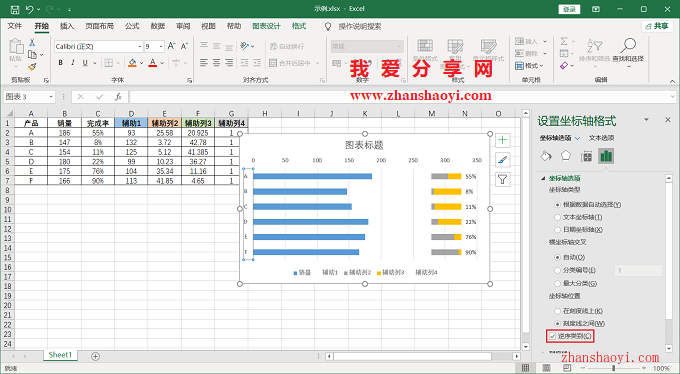

13、右侧栏中勾选【逆序类别】,逆序显示刻度;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

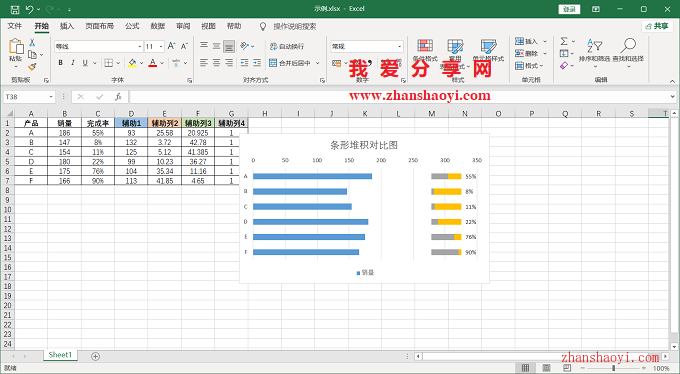

14、最后,添加标题、删除多余的图例,如下,图表的雏形就基本完成;

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!

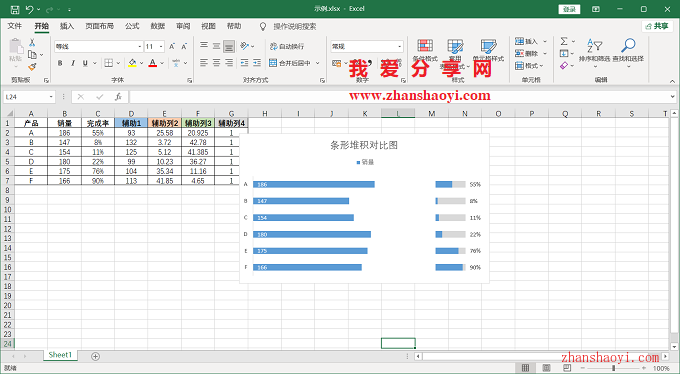

15、还可以根据自己需求修改条形图颜色,隐藏坐标轴等美化处理,如下:

Excel 2021中文版绘制条形堆积对比图,不同类型数值和占比一目了然!
