SolidWorks中如何用图片直接生成草图？

在日常建模过程中，经常需要按照图片上图形绘制出模型，如果一点点描点太慢而且画完还不准确，本期给大家分享在SolidWorks软件中快速把图片转成草图；

操作步骤：

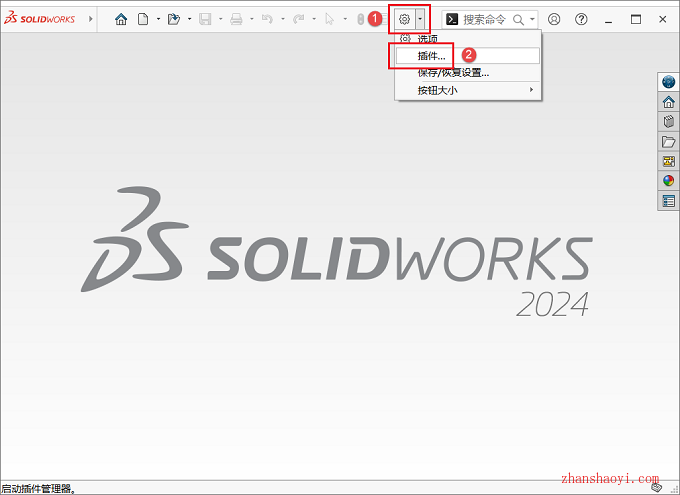

1、先打开SolidWorks 2024软件，点击软件上方的【齿轮】按钮→【插件】；

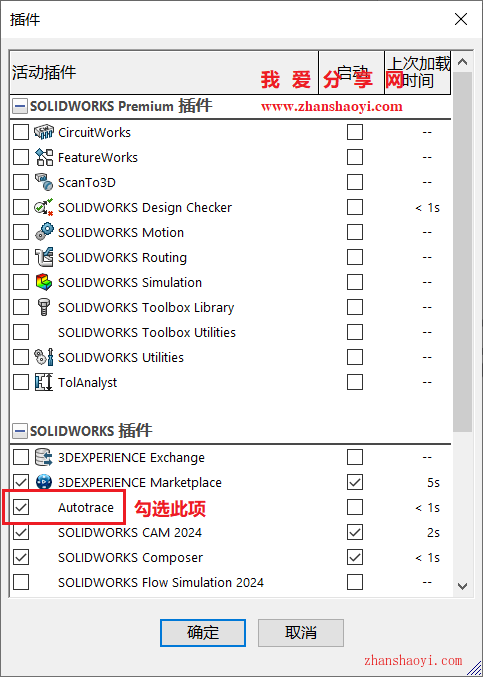

2、打开插件窗口，勾选【Autotrace】；

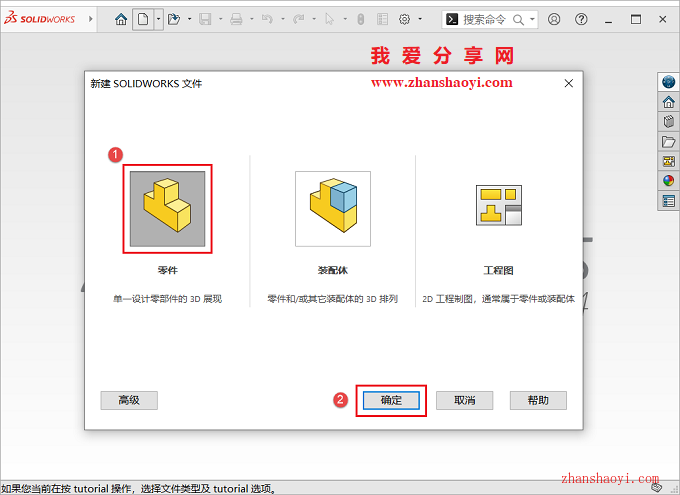

3、新建一个零件；

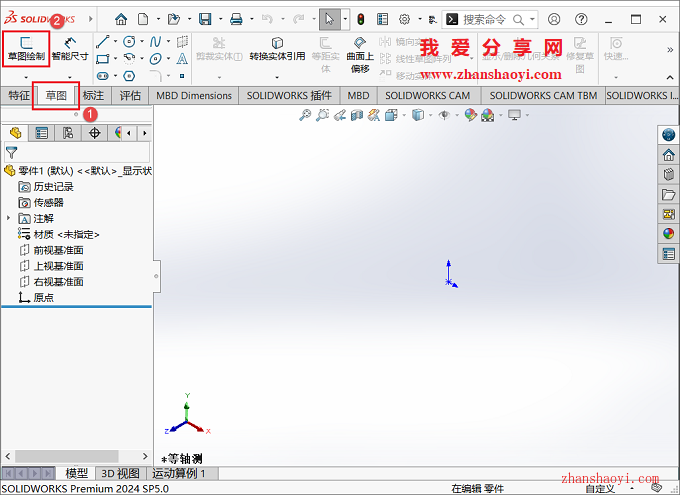

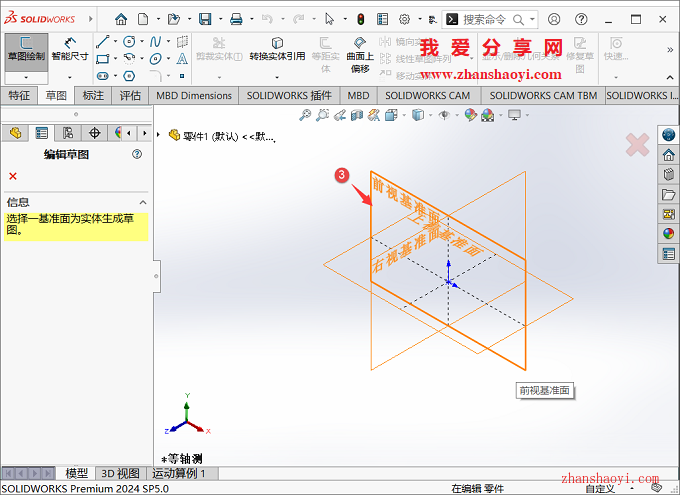

4、任意选择一个基准面进入草图模式；

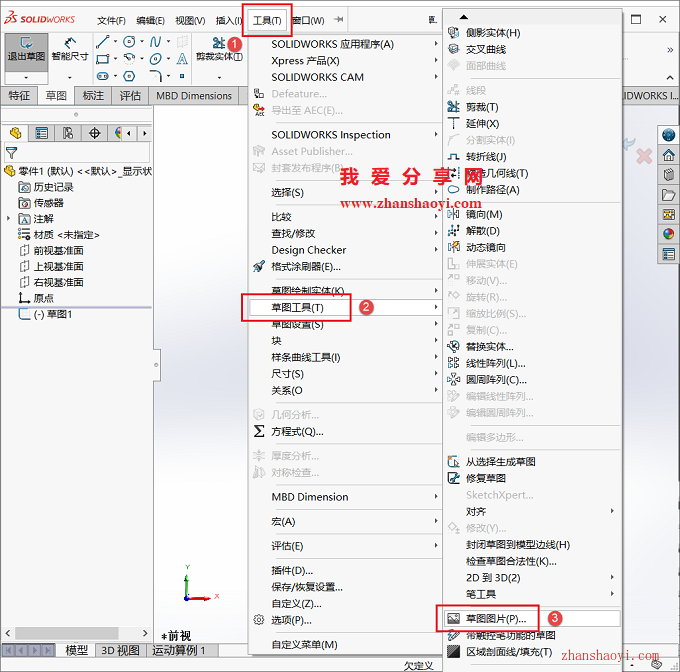

5、将鼠标放到界面左上角的SOLIDWORKS图标处，点击菜单栏中【工具】→【草图工具】→【草图图片】；

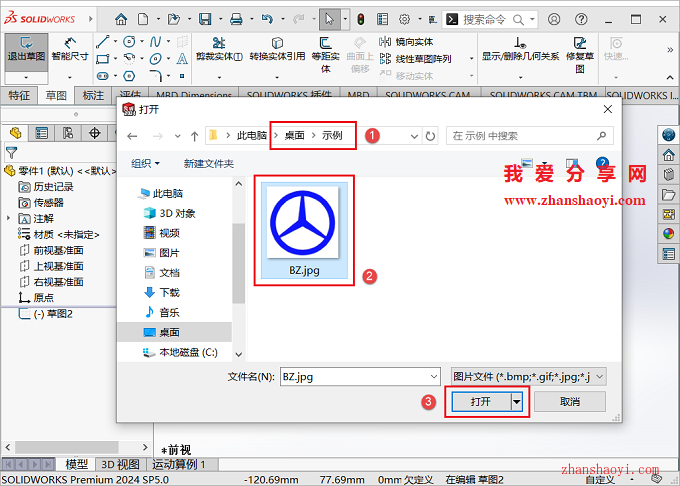

6、找到需要照转换草图的图片，单击选中图片并【打开】；

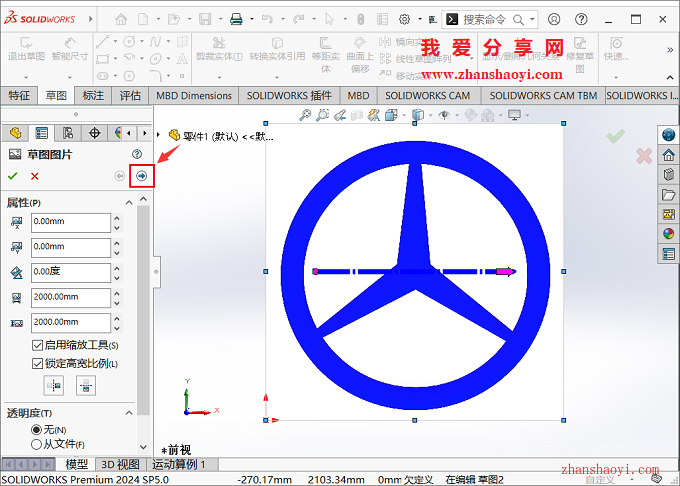

7、点击左侧栏中【→】按钮；

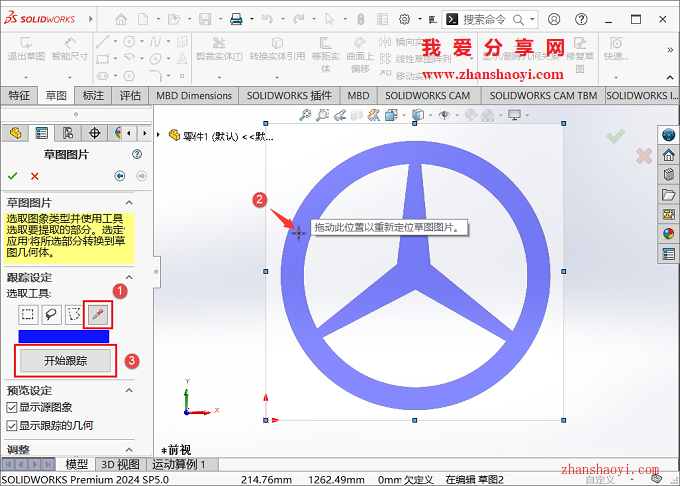

8、先点击左侧【吸管】按钮，然后在图中点选一个蓝色区域（纯色区域），再点击【开始跟踪】继续；

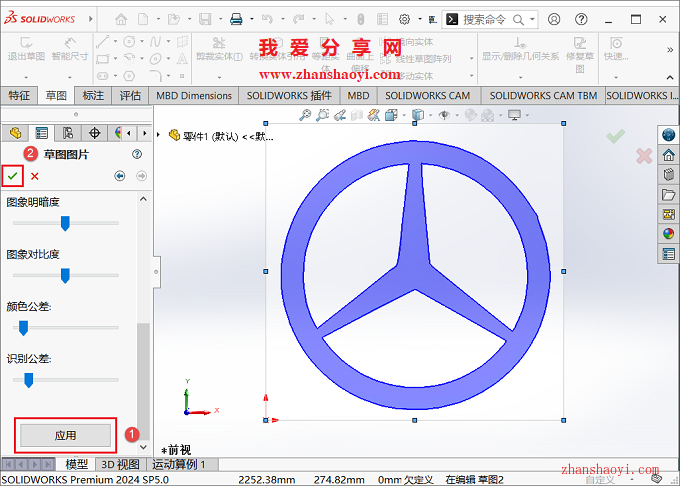

9、如下，图片中图形已自动生成轮廓线，点击【应用】，再点击【✓】按钮；

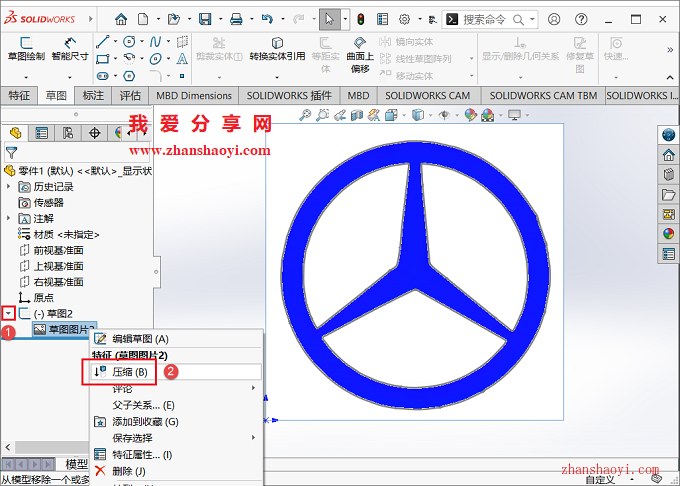

10、在左侧设计树中草图下有个「草图图片X」选项，鼠标右击选择【压缩】；

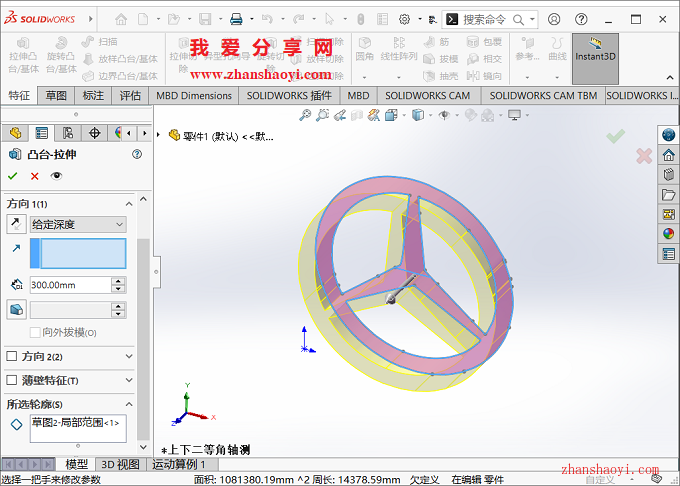

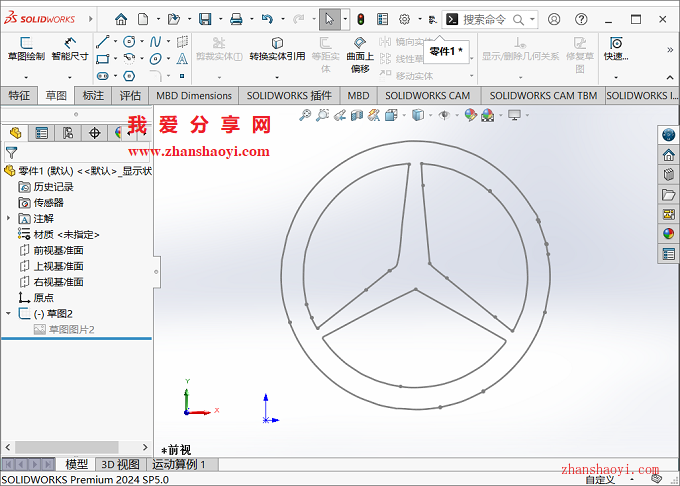

11、如下，图片已成功转成为草图，接下来使用该草图就可以进行拉伸建模，希望本文分享的内容对你有所帮助~~

温馨提示：草图生成质量受图片本身分辨率影响，有时还需要继续修饰，图片中图形颜色差异越明显，生成的图形线条越接近实际。
