SolidWorks中如何绘制出扭曲零件？

在建模过程中，有时需要模拟零件实际扭曲后的效果，但SolidWorks软件中没有扭曲命令，本期给大家分享通过「放样凸台/基台」命令实现，当然绘制出这样的模型有很多种画法，本文绘图思路仅是其中一种；

操作步骤：

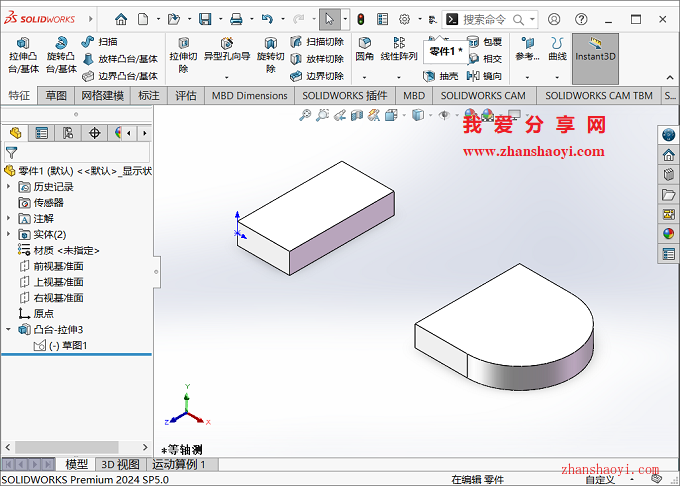

1、先打开SolidWorks 2024软件，新建一个零件，并绘制如下两个在同一基准面的零件；

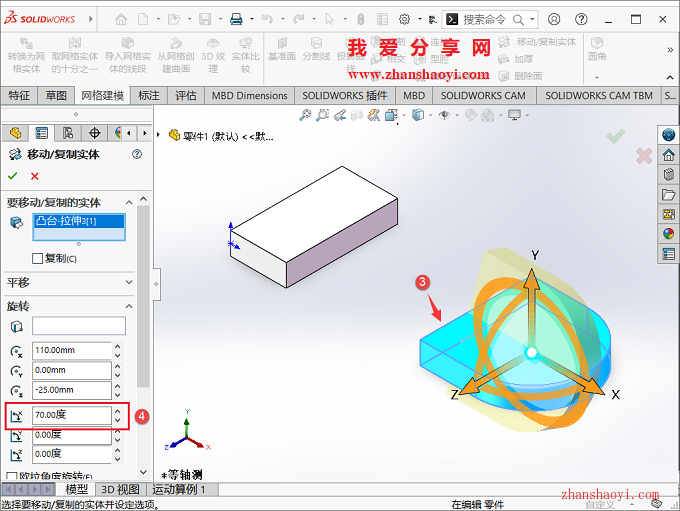

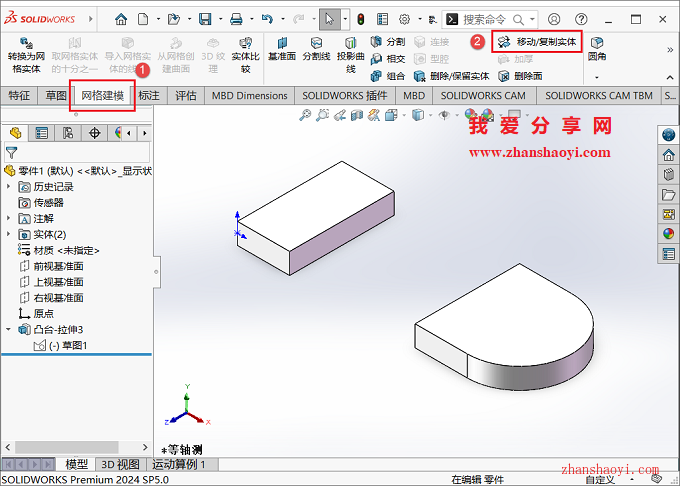

2、第一步，旋转零件，先点击上方【网络建模】选项卡，再点击【移动/复制实体】按钮，这里设置绕x轴转70°，其它方向旋转操作类似；

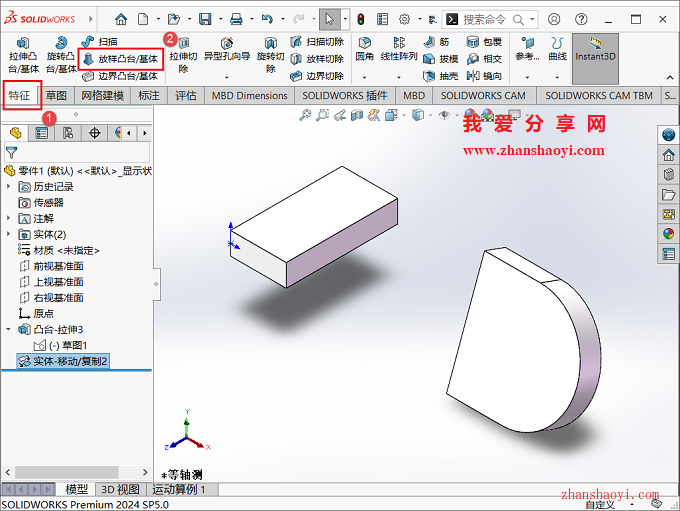

3、第二步，放样，再点击上方【特征】选项卡，再点击【放样凸台/基台】按钮；

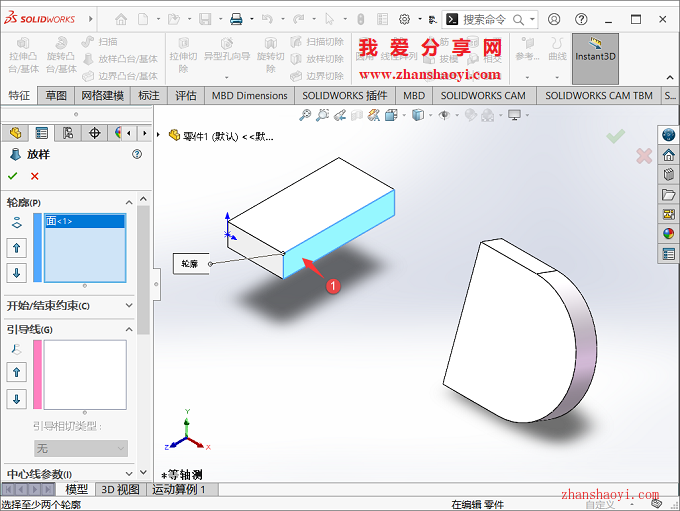

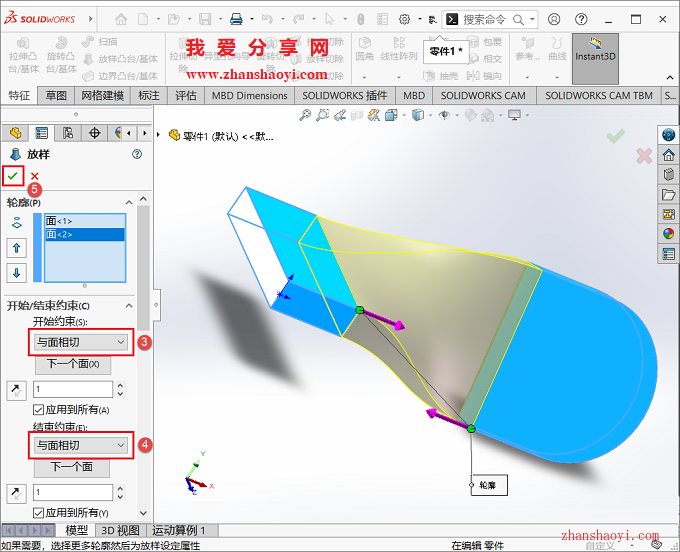

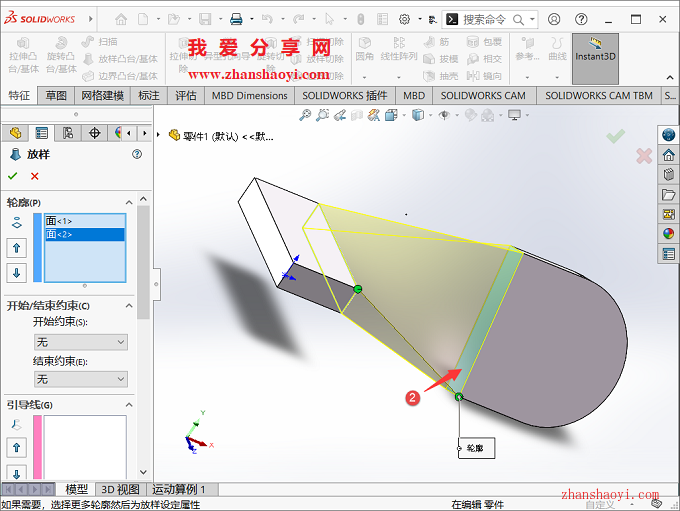

4、点选要连接的两个面，并在开始和结束约束栏选择【与面相切】，设置完后就可以打【√】退出；

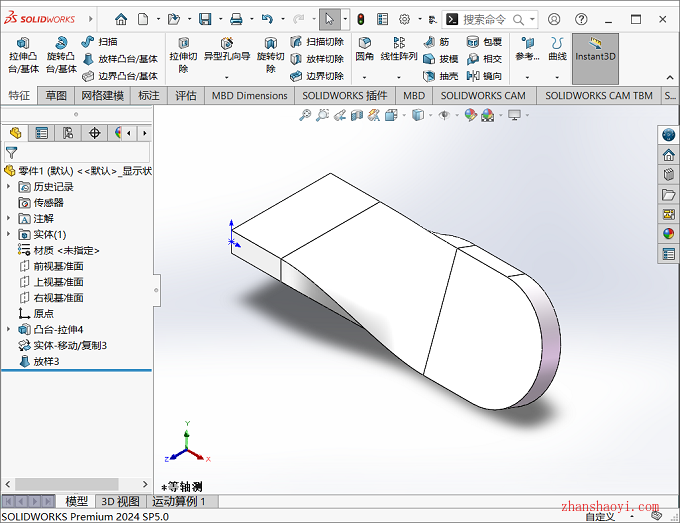

5、完成零件扭曲效果如下，希望本文分享的内容对你有所帮助~~
