最近有小伙伴提问：他打开CAD图纸尺寸标注上的数值上，突然出现了一个方框？如下，不知道如何取消？
操作步骤：

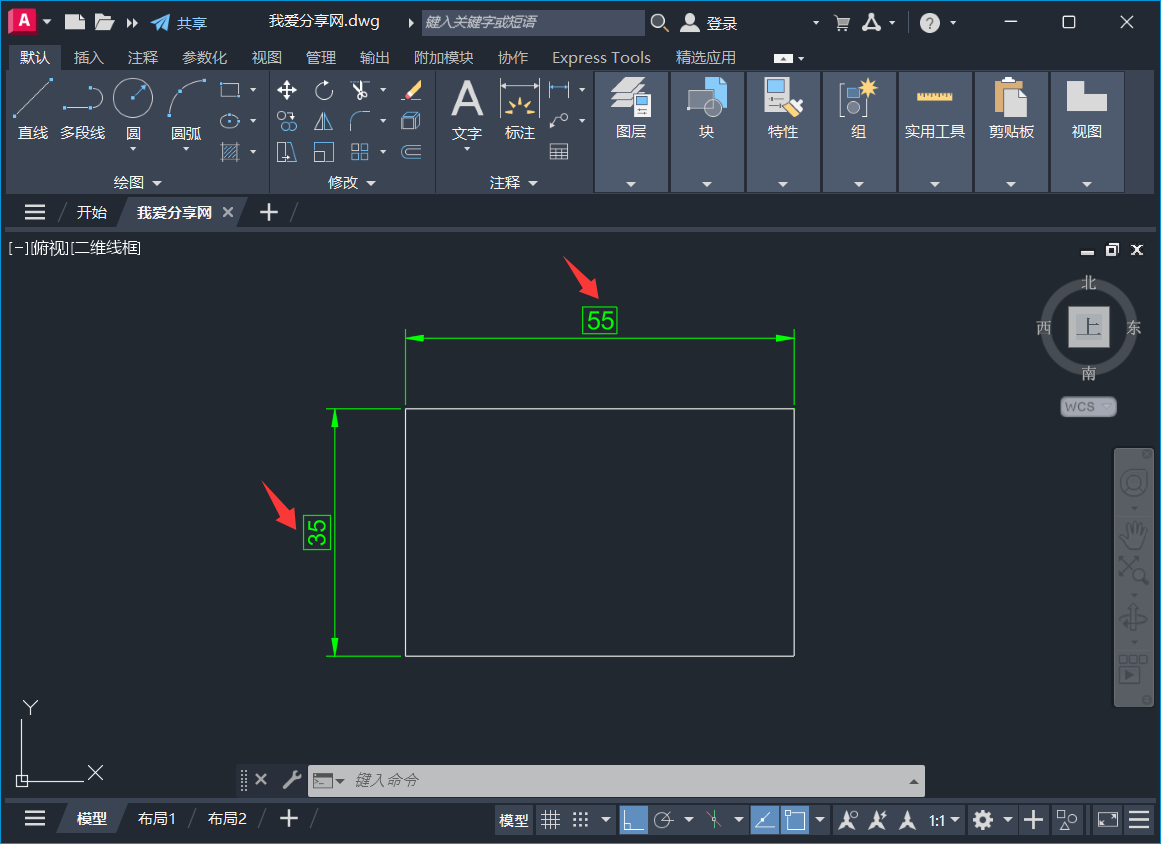

1、先打开AutoCAD 2027软件，打开如下示例图形；

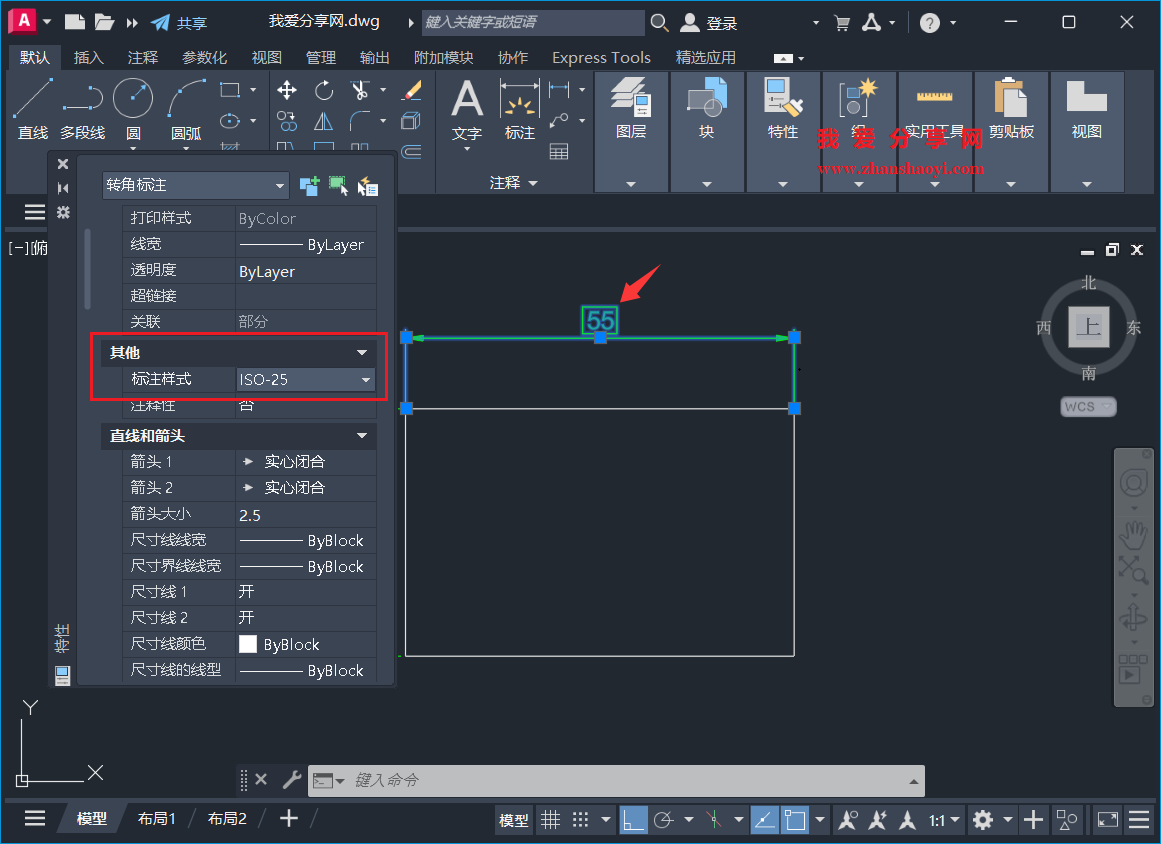

2、选中尺寸标注，按快捷键「Ctrl+1」，调出特性窗口，查看尺寸标注所使用的标注样式；

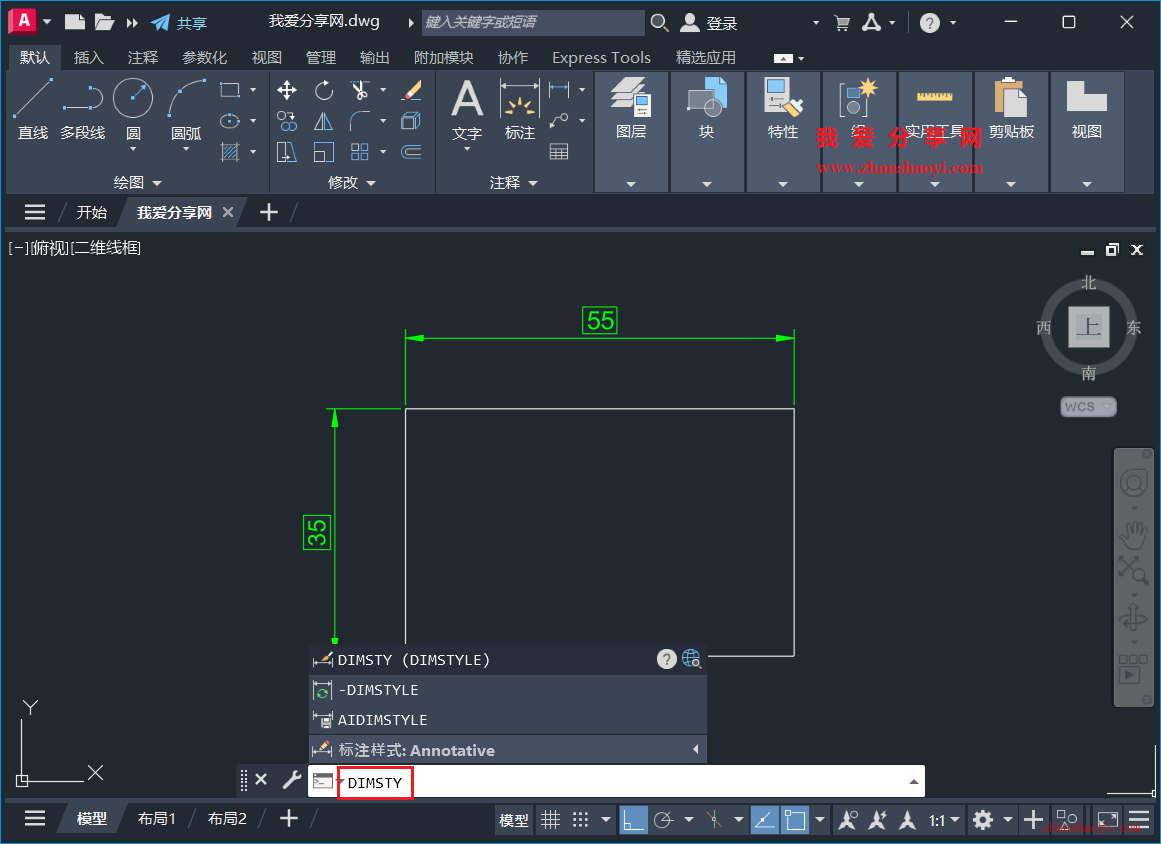

3、在下方命令栏中输入：DIMSTYLE，然后按Enter键；

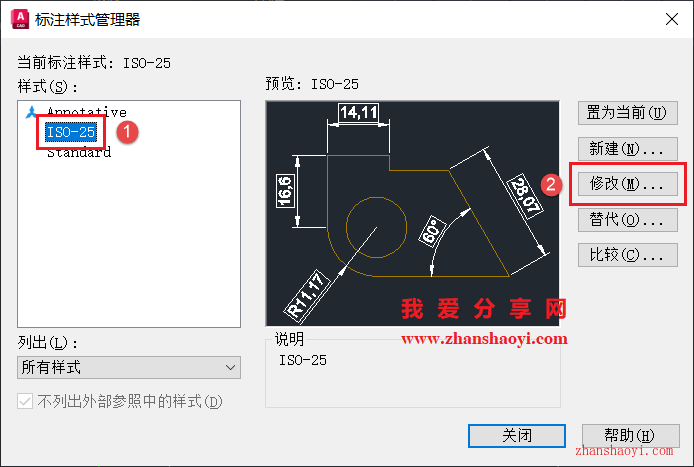

4、打开如下对话框，先选中左侧标注样式，然后点击【修改】按钮；

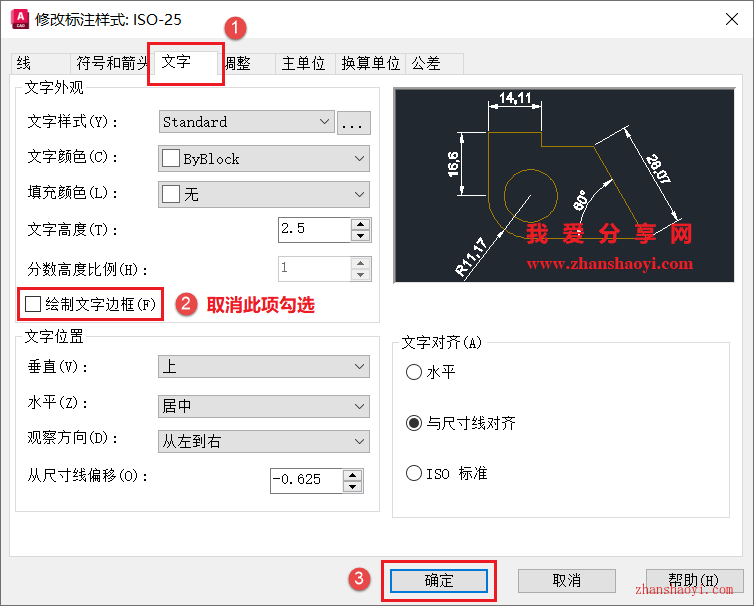

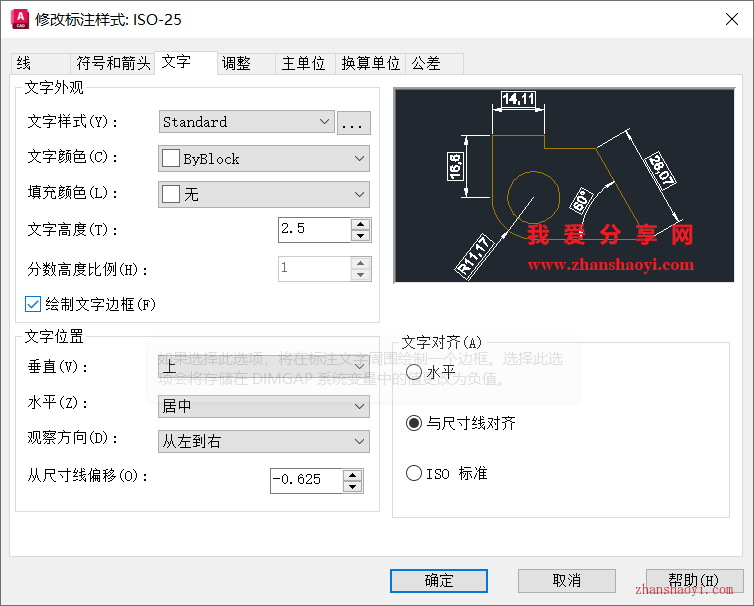

5、先点击【文字】选项卡，再取消【绘制文字边框】前面的勾选，然后点击【确定】；

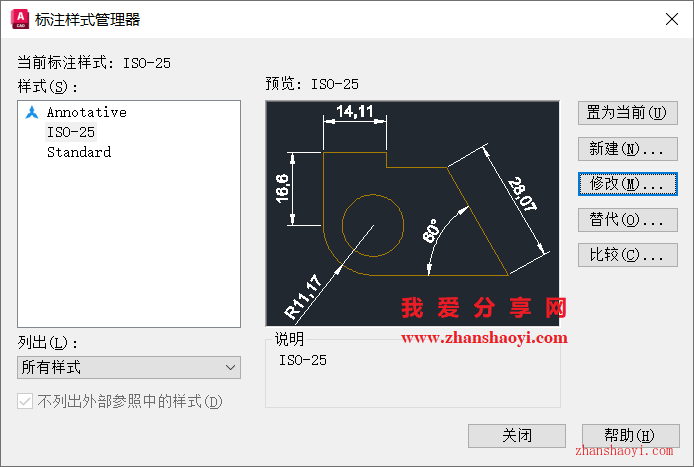

6、点击【关闭】按钮；

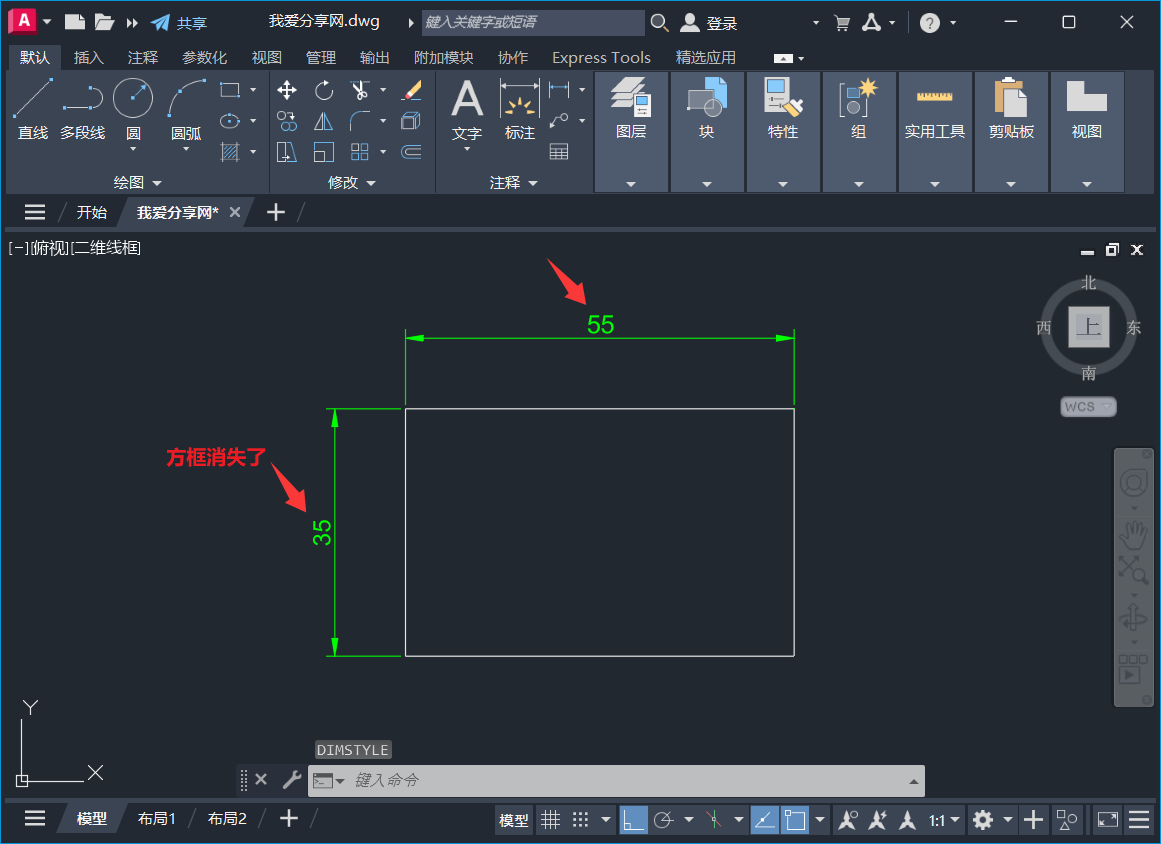

7、如下，尺寸标注数值上的方框依据消失了，希望本文分享的内容对你有所帮助~~
