本期给大家分享SolidWorks「草图共用」功能，是指同一个草图被多个特征复用，从而保证设计一致性、提高建模效率，并减少模型文件体积；
操作步骤：

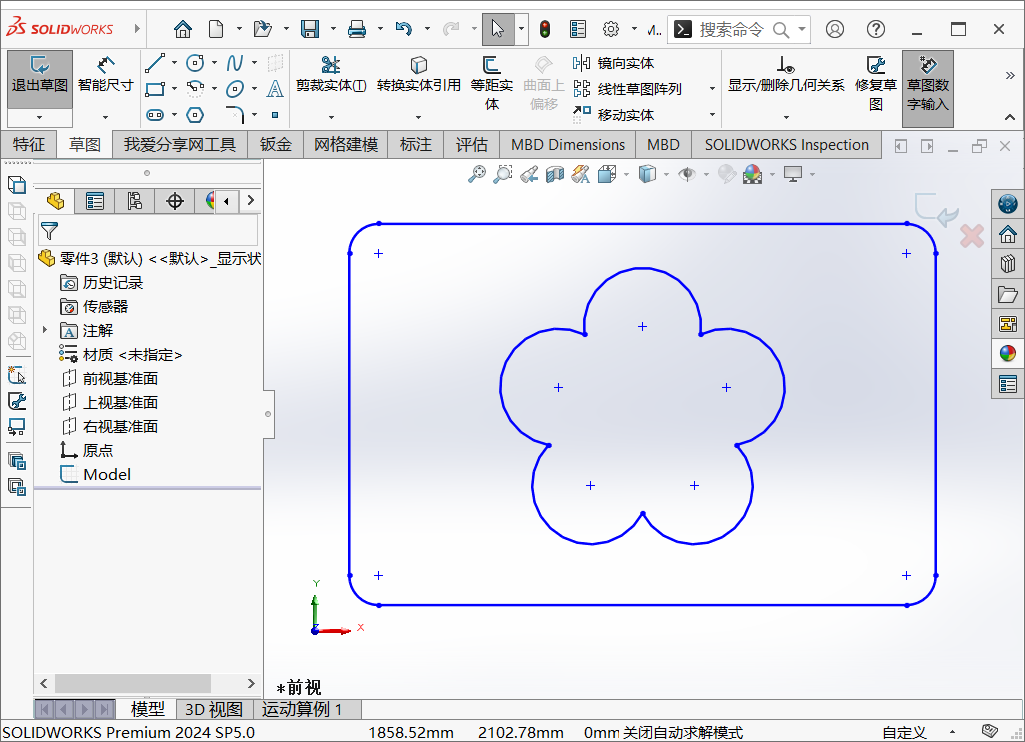

1、先打开SolidWorks 2023软件，直接导入示例CAD图纸，完成草图如下：

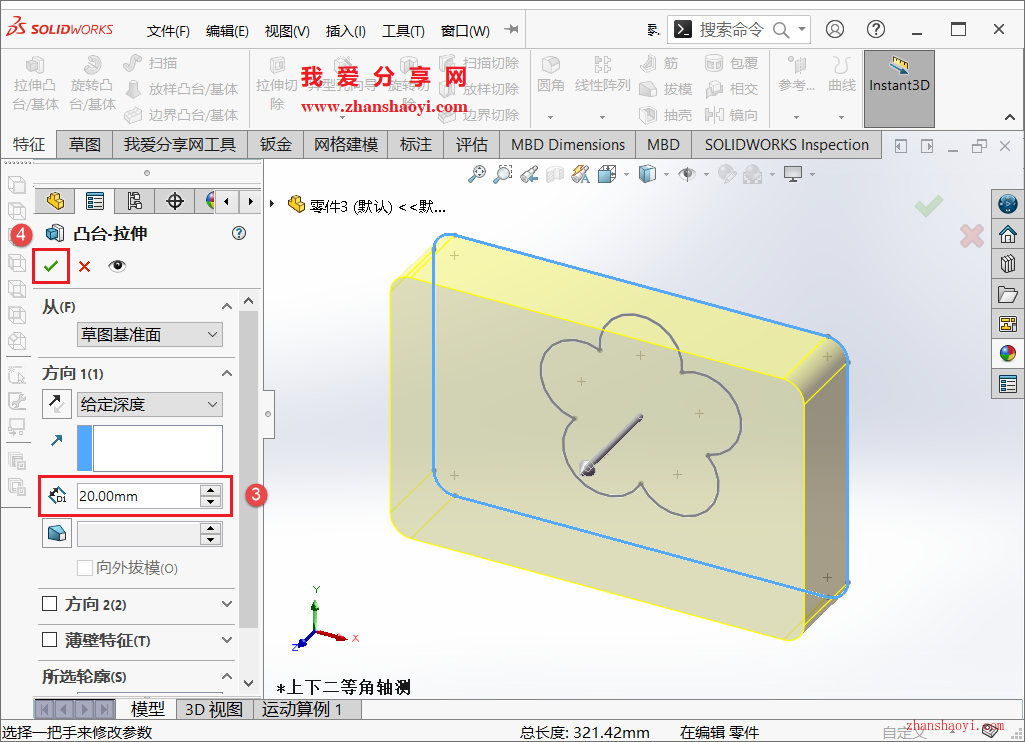

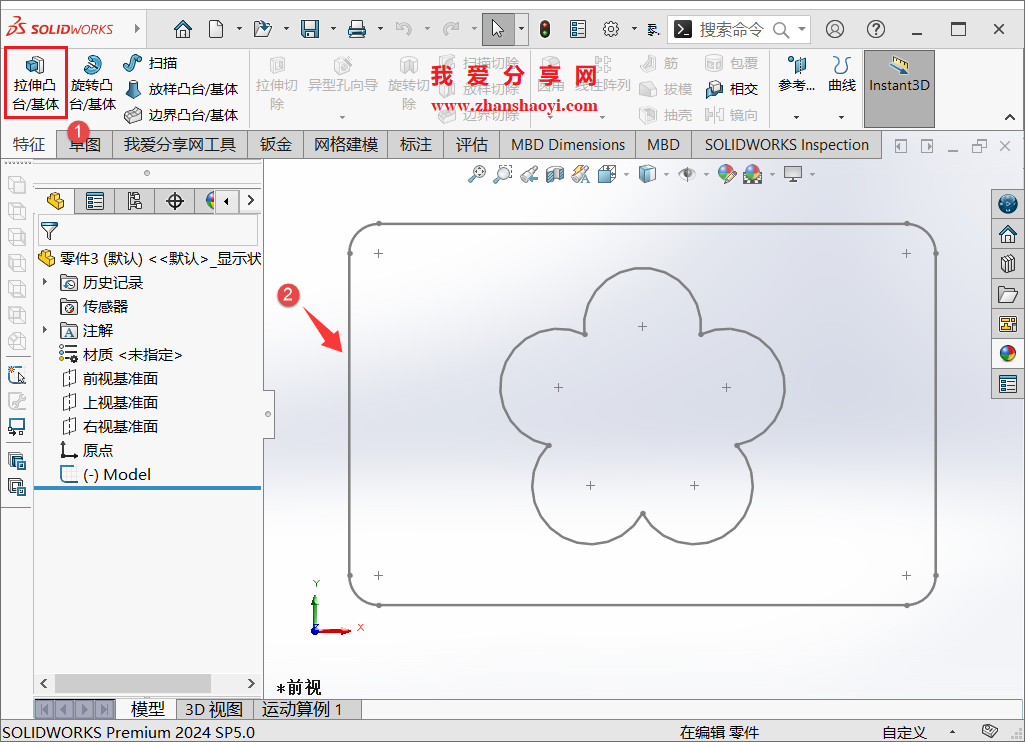

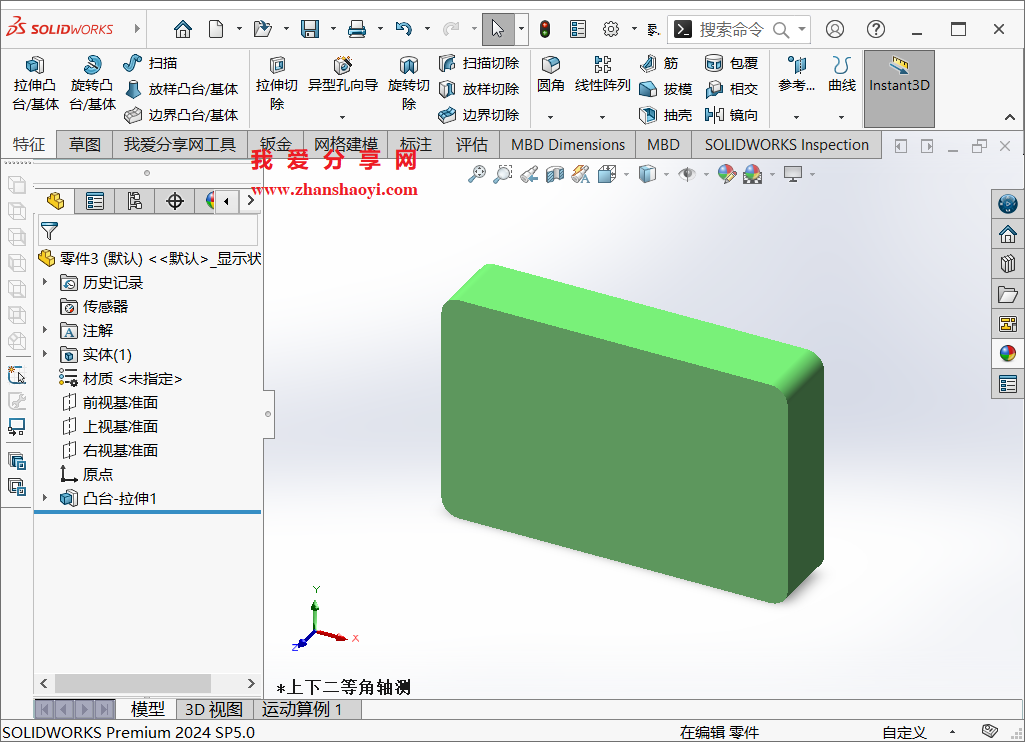

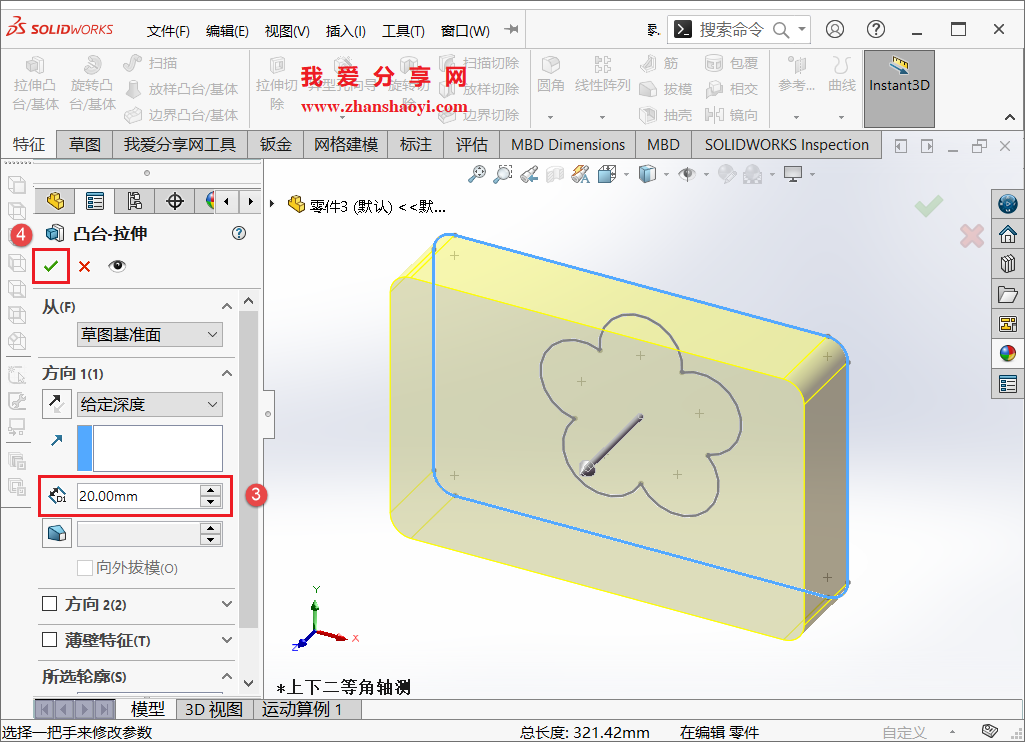

2、进行拉伸操作，这里选择草图的外框轮廓线段进行拉伸，拉伸后再上色后实体效果如下：

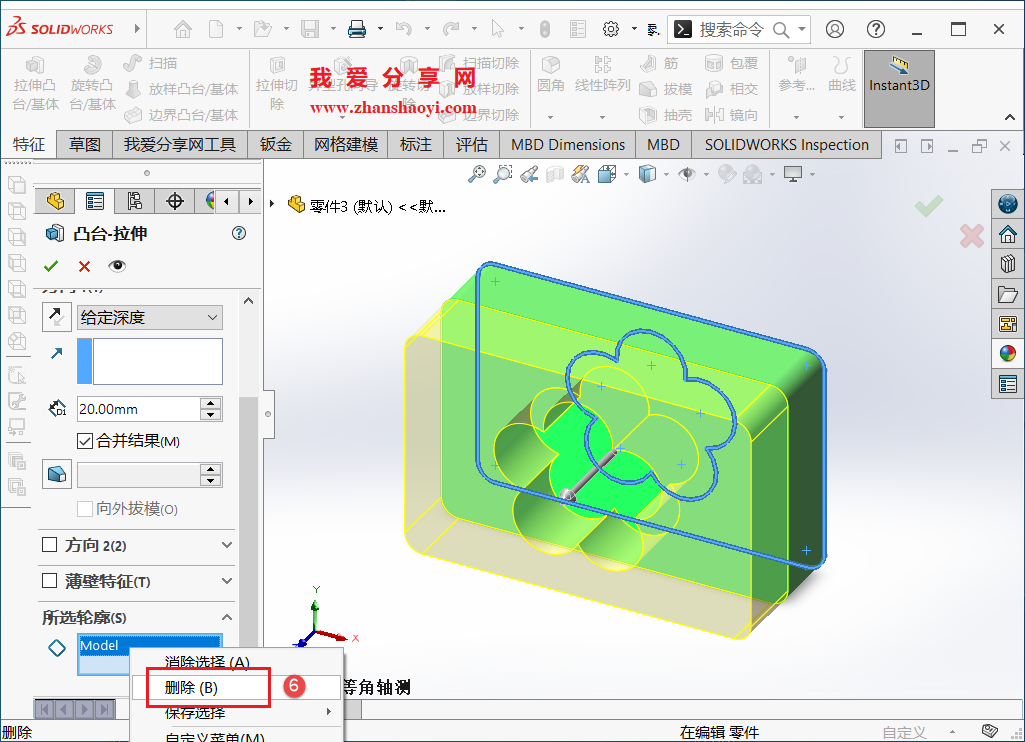

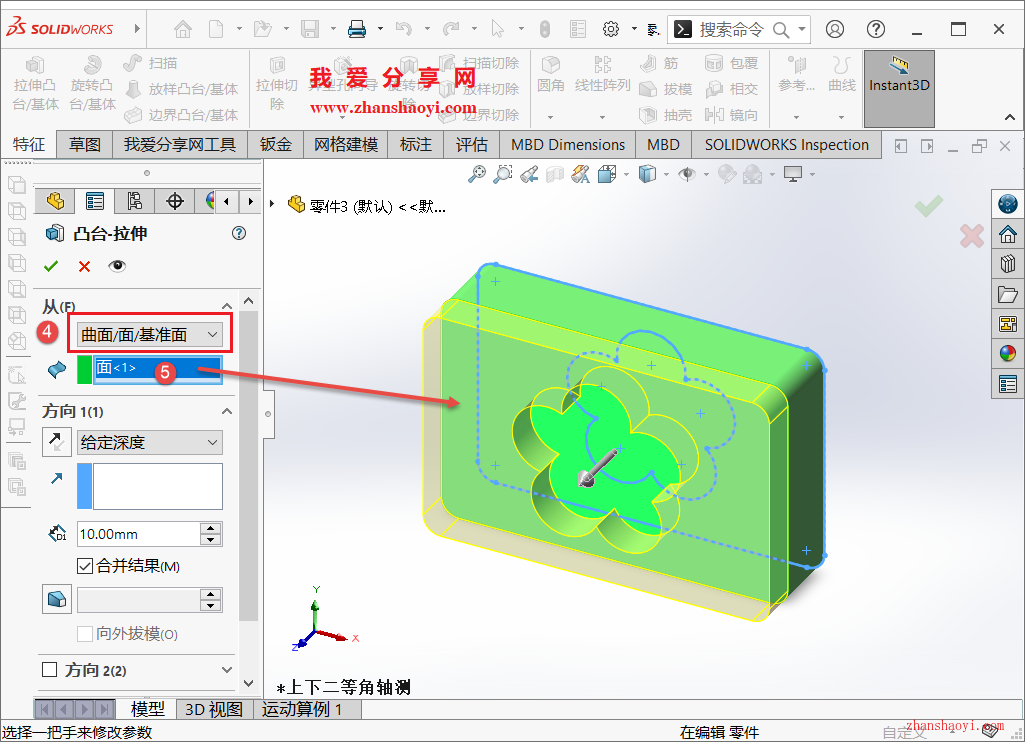

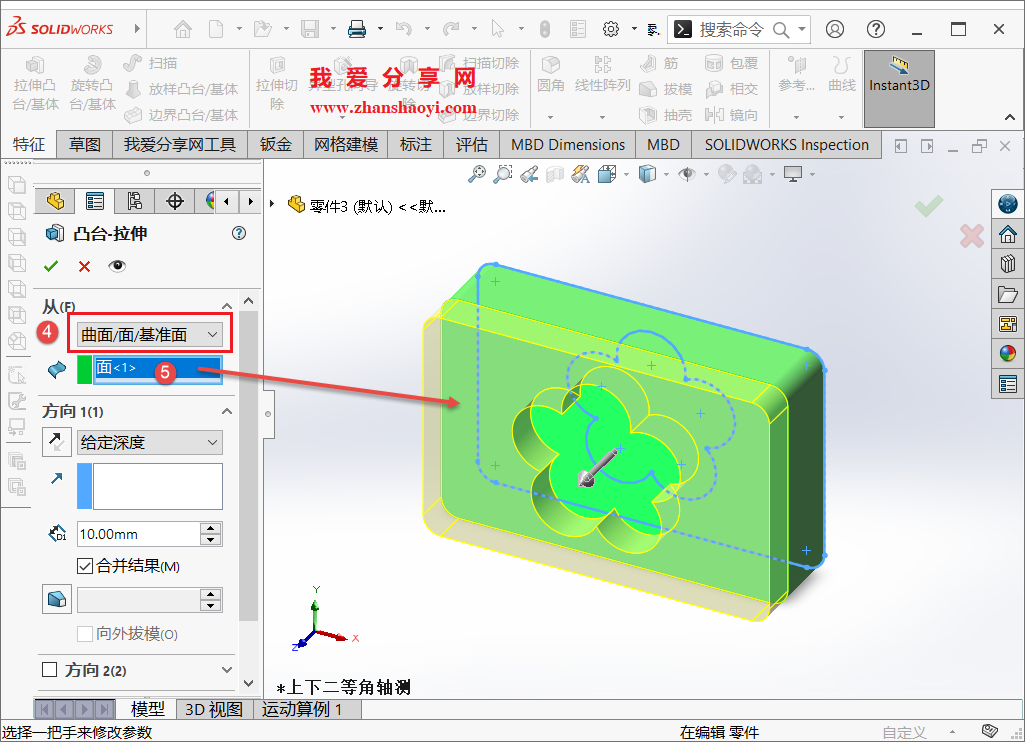

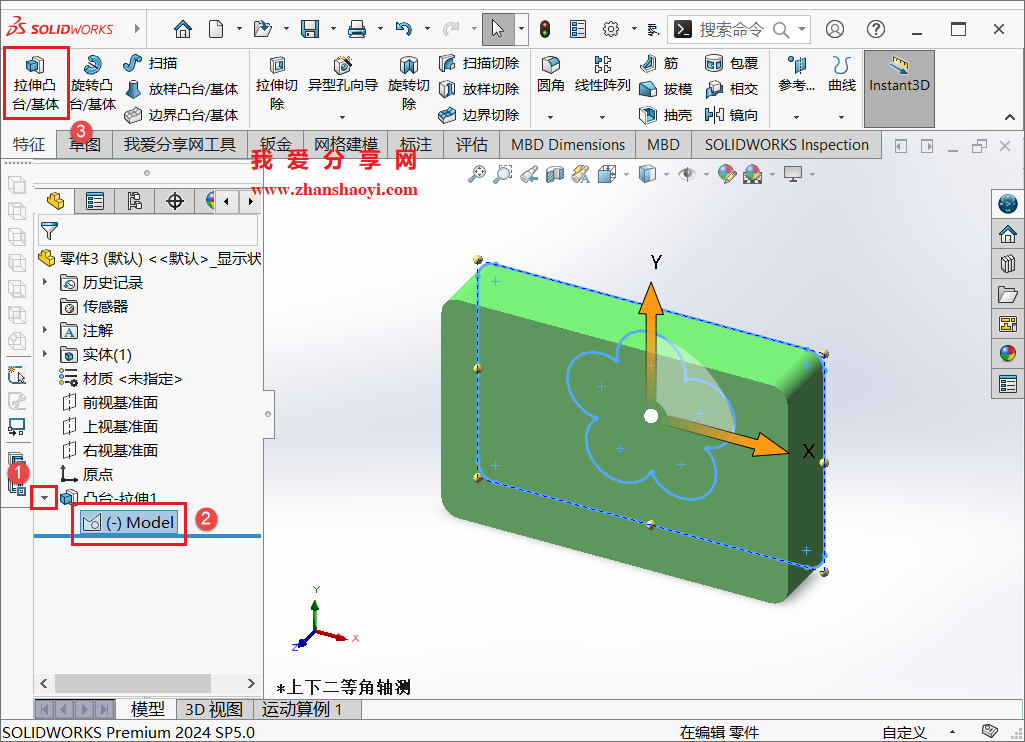

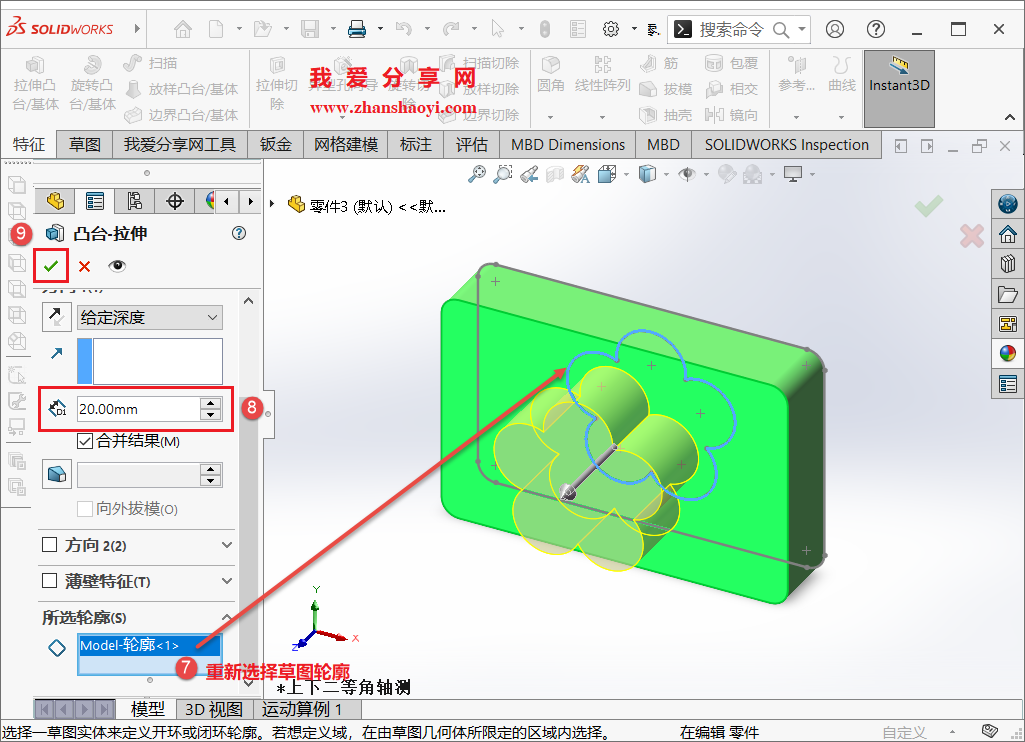

3、先点在左侧设计树中点开拉伸特征前下三角显示出草图名，单击选中草图，继续进行拉伸，先要修改一下拉伸的「起始面」，继续往下翻动找到所选轮廓栏，鼠标右击选择【删除】，重新选择中间的花形线段，再修改拉伸参数可预览拉伸后的实体效果，完成后点击【✓】按钮；

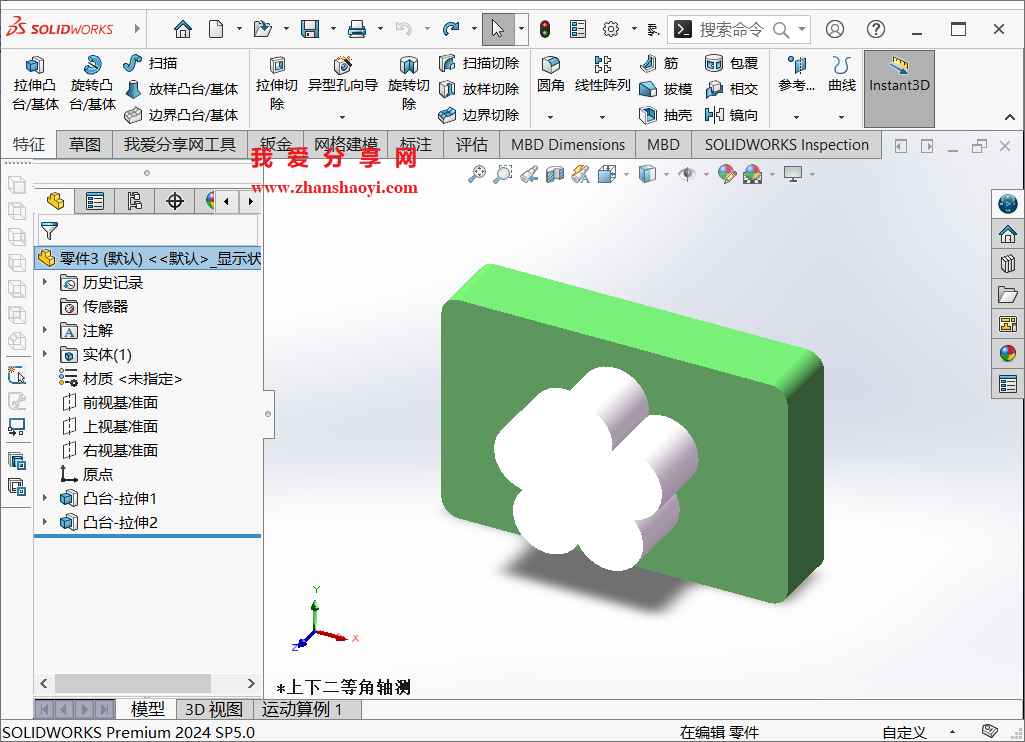

4、完成新实体拉伸效果如下：

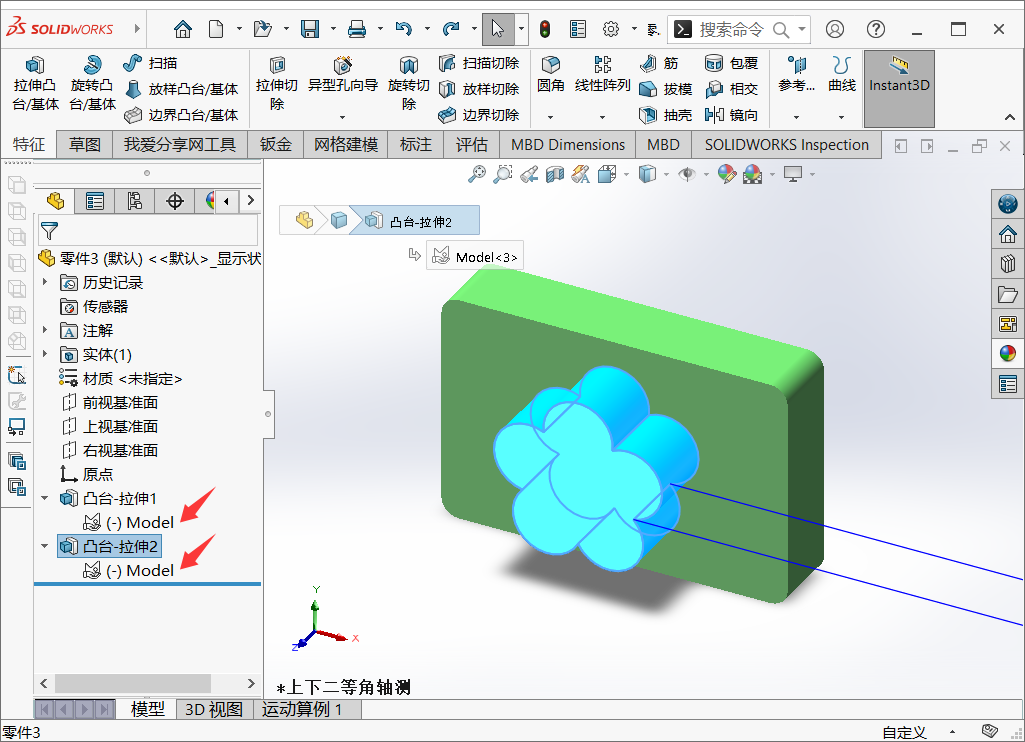

5、如下图，两个特征是共用同一个草图的，不用重新绘制，希望本文分享的内容对你有所帮助~~
