Excel柱形图中如何添加一条长横线?

2024年9月29日19:48:14Excel柱形图中如何添加一条长横线?已关闭评论 36

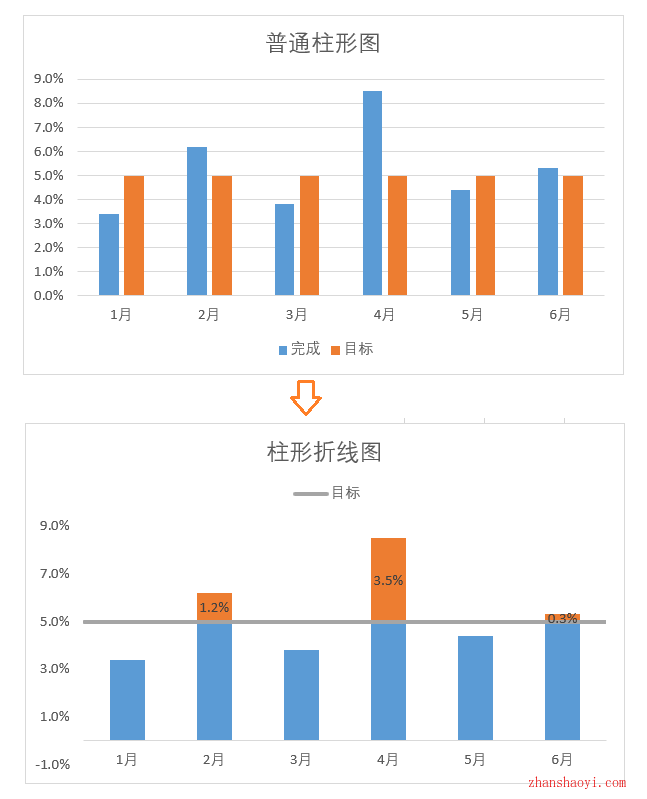

本期给大家分享一个图表制作技巧,如下最终完成的效果,不同于普通柱形图,图表中添加有红线表示目标,超出目标部分的柱形变为橙色,低于目标部分的为蓝色;

Excel柱形图中如何添加一条长横线?

操作步骤

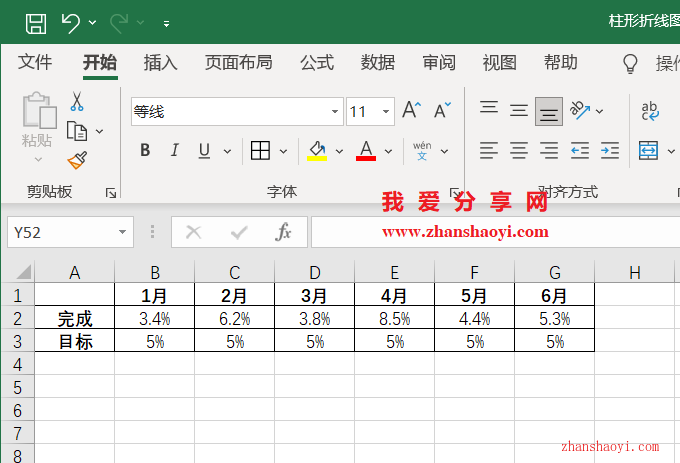

1、先打开Excel2021软件,然后在单元格中输入如下示例数据;

Excel柱形图中如何添加一条长横线?

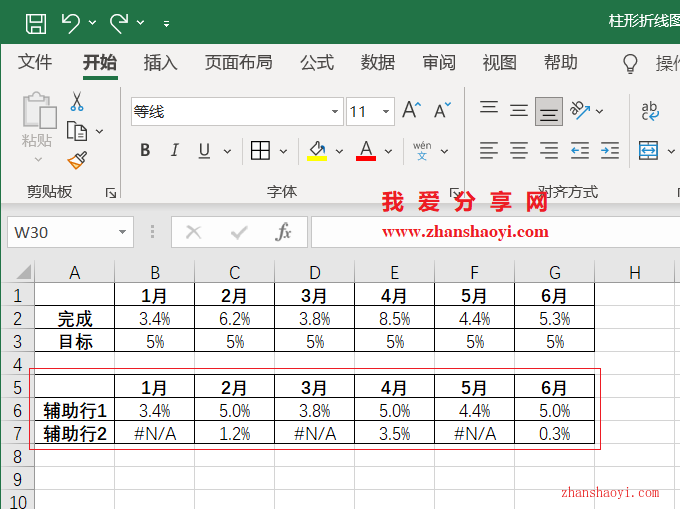

2、第一步,增加辅助列,如下:

①在B6中输入公式:=MIN(B2,B3),向右拖动复制,含义是对比完成和目标数值,取最小的一个值;

②在B7中输入公式:=IF(B2>B3,B2-B3,NA()),向右拖动复制,含义是对比完成和目标,如果完成大于目标,则显示二者之差,否则返回错误值NA(),错误值NA()在图表中具有占位的作用;

Excel柱形图中如何添加一条长横线?

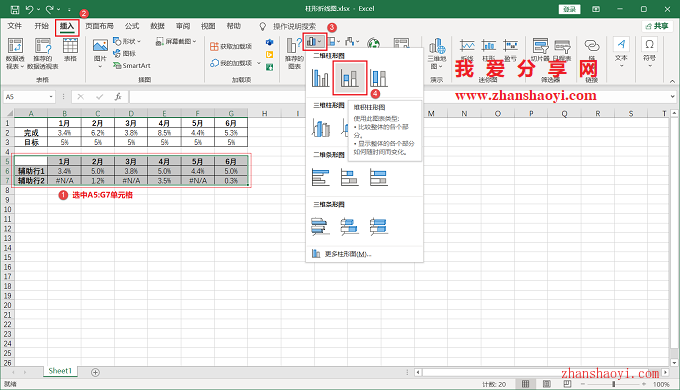

3、选中A5:G7单元格,然后选择插入堆积柱形图;

Excel柱形图中如何添加一条长横线?

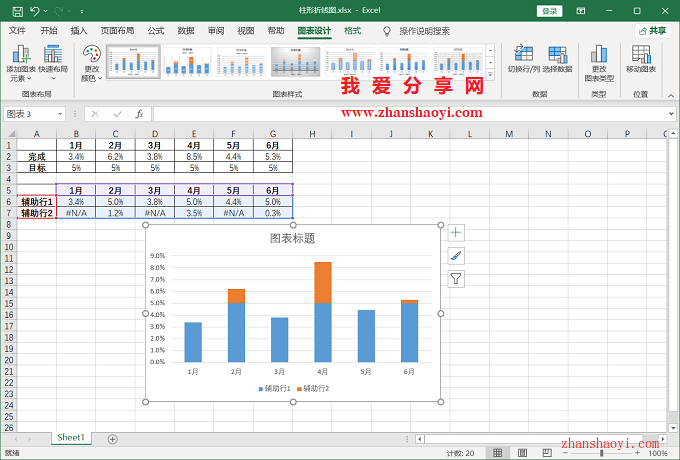

4、默认插入的堆积柱形图效果如下:

Excel柱形图中如何添加一条长横线?

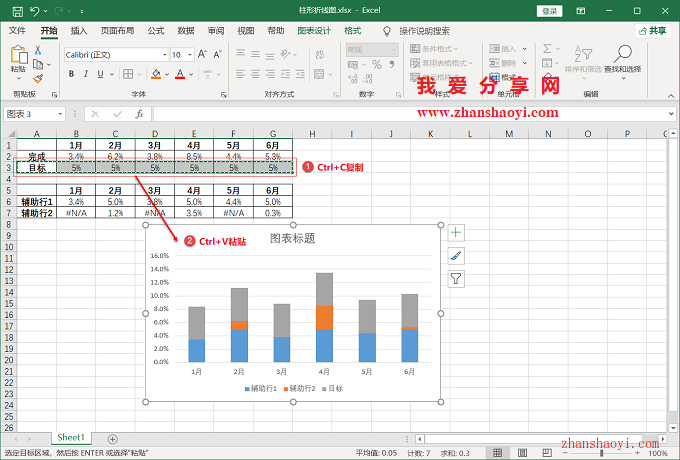

5、复制“目标”单元格区域,单击图表空白处,按Ctrl+V粘贴至图表中;

Excel柱形图中如何添加一条长横线?

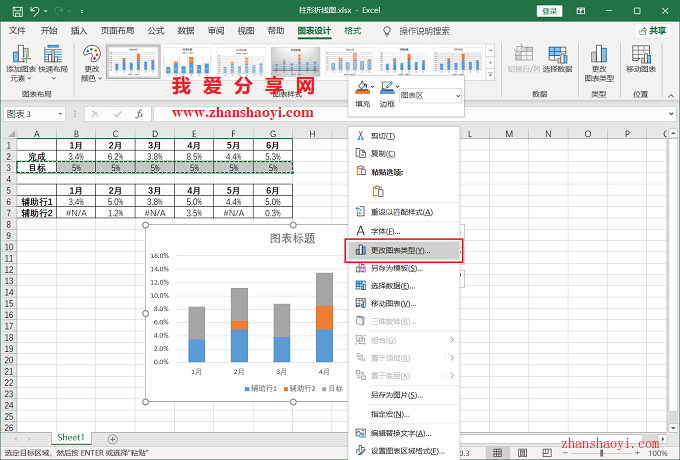

6、第二步,更改图表类型,在图表空白处右击选择【更改图表类型】;

Excel柱形图中如何添加一条长横线?

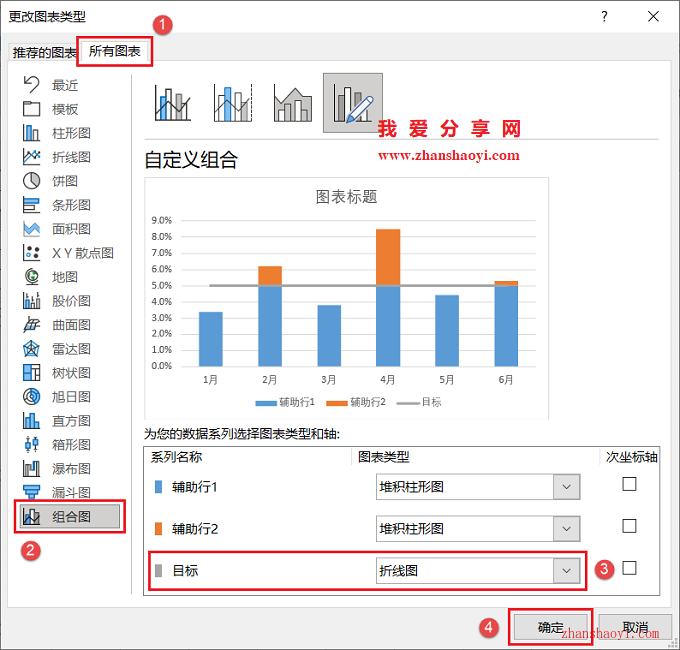

7、将“目标”系列图表类型设置为折线图,然后点击【确定】退出;

Excel柱形图中如何添加一条长横线?

8、修改后的柱形折线组合图如下,但是折线图两侧不到头,看起来不太舒服,下面为折线图添加趋势线来解决这个问题;

Excel柱形图中如何添加一条长横线?

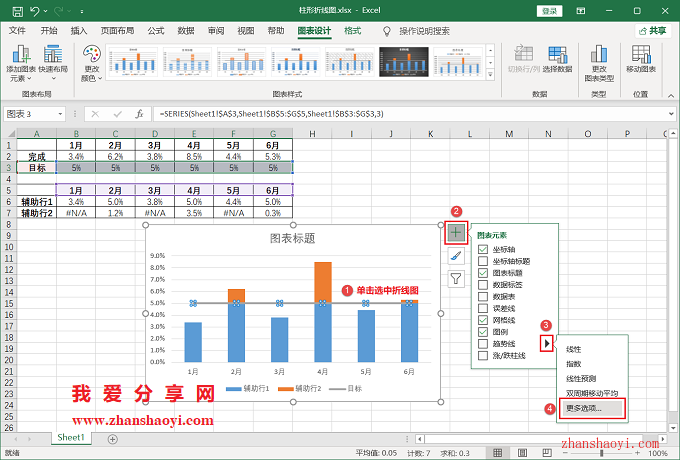

9、第三步,添加长横线,单击选中折线图,再单击图表右上角的【+】按钮,再点击趋势线右侧【▶】按钮,单击【更多设置】选项;

Excel柱形图中如何添加一条长横线?

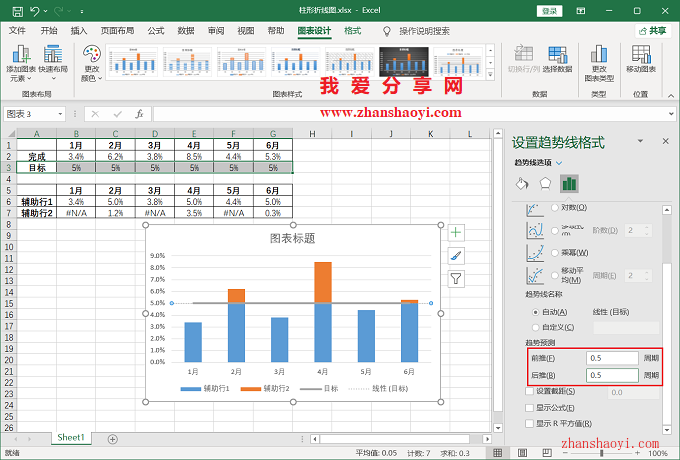

10、设置趋势线趋势预测前推0.5周期,后推0.5周期,但趋势线左右端是虚线,下面修改线型和线宽;

Excel柱形图中如何添加一条长横线?

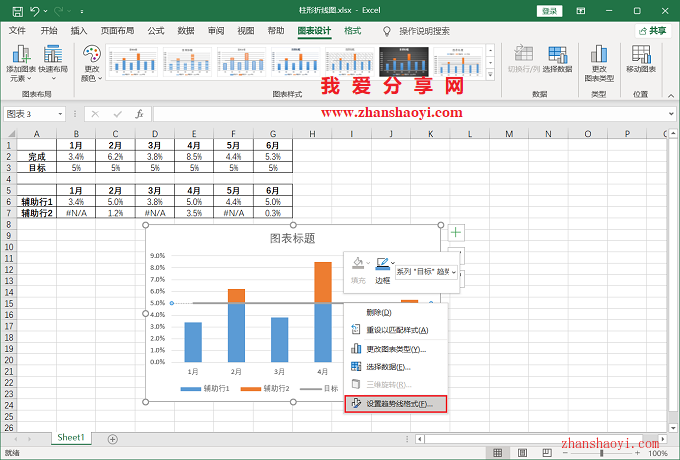

11、再次鼠标右击折线图选择【设置趋势线格式】;

Excel柱形图中如何添加一条长横线?

12、将线宽设置为2.25磅,再将线型设置为粗实线;

Excel柱形图中如何添加一条长横线?

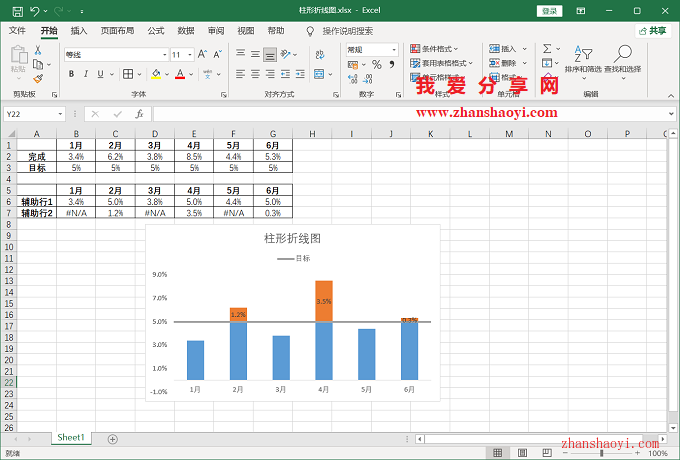

13、最后,修改标题、删除网格线等,完成在柱形图中添加长横线后效果如下:

Excel柱形图中如何添加一条长横线?
